Chiller Giải Nhiệt Nước Daikin Cho Công Trình Vận Hành Dài Giờ

Chiller Giải Nhiệt Nước Daikin Tối Ưu Cho Hệ Thống Tải Lớn

Với những công trình cần nguồn nước lạnh lớn và duy trì vận hành nhiều giờ, bài toán không chỉ nằm ở công suất danh định của Chiller mà còn ở khả năng thải nhiệt, điều chỉnh tải, tổ chức dự phòng và phối hợp toàn bộ phòng máy. Chiller giải nhiệt nước sử dụng vòng nước riêng để đưa nhiệt từ bình ngưng đến tháp giải nhiệt, nhờ đó tạo điều kiện ngưng tụ ổn định cho hệ thống công suất lớn.

Daikin phát triển dải Chiller giải nhiệt nước từ khoảng 38 đến 2.600 RT, gồm máy nén trục vít, trục vít biến tần, ly tâm và ly tâm đệm từ không dầu. Tùy model, hệ thống có thể đáp ứng điều hòa trung tâm, làm mát công nghiệp, thu hồi nhiệt, vận hành tải một phần hoặc phục hồi nguồn lạnh nhanh cho bệnh viện, khách sạn, data center, sân bay và nhà máy.

1. Chiller giải nhiệt nước Daikin là gì?

Chiller giải nhiệt nước (Water cooled chiller) là thiết bị sử dụng chu trình môi chất lạnh để hạ nhiệt độ nước, sau đó truyền lượng nhiệt lấy ra khỏi nước sang một vòng nước giải nhiệt riêng.

Nước lạnh được tạo ra tại bình bay hơi sẽ được bơm đến AHU, FCU, ACU hoặc bộ trao đổi nhiệt. Sau khi nhận nhiệt từ không khí, máy móc hoặc quy trình sản xuất, nước quay trở lại Chiller Daikin để tiếp tục được làm lạnh.

Ở phía bình ngưng, nước giải nhiệt nhận nhiệt từ môi chất rồi được bơm đến tháp giải nhiệt. Tại đây, nhiệt được thải ra môi trường trước khi nước quay lại Chiller. Vì vậy, hệ thống có ba vòng tuần hoàn riêng:

- Vòng môi chất lạnh: Hoạt động bên trong Chiller, đi qua máy nén, bình ngưng, van tiết lưu và bình bay hơi.

- Vòng nước lạnh: Đưa nước từ Chiller đến AHU, FCU, ACU hoặc bộ trao đổi nhiệt rồi quay trở lại máy.

- Vòng nước giải nhiệt: Nhận nhiệt tại bình ngưng, đưa nước đến tháp giải nhiệt và quay lại Chiller sau khi đã giảm nhiệt.

Nước lạnh cấp đến AHU hoặc FCU không đi qua tháp giải nhiệt. Hai vòng nước chỉ trao đổi nhiệt gián tiếp với môi chất tại các bình trao đổi nhiệt bên trong Chiller.

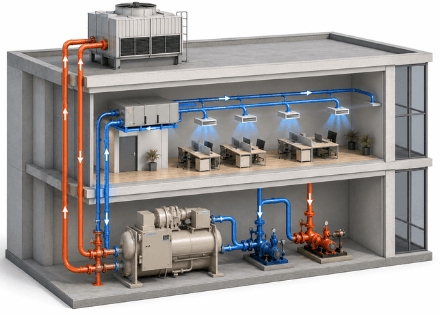

Sơ đồ ba vòng tuần hoàn của hệ thống Chiller giải nhiệt nước Daikin

2. Cấu tạo hệ thống Chiller giải nhiệt nước Daikin

Chiller giải nhiệt nước không hoạt động như một thiết bị độc lập. Hiệu quả của máy phụ thuộc đồng thời vào các bộ phận bên trong Chiller và toàn bộ hệ thống bơm, tháp, đường ống cùng điều khiển của phòng máy.

- Máy nén: Hút hơi môi chất từ bình bay hơi và nén lên trạng thái áp suất, nhiệt độ cao. Daikin sử dụng máy nén trục vít, ly tâm hoặc ly tâm đệm từ tùy dải tải và yêu cầu vận hành.

- Bình bay hơi: Môi chất hấp thụ nhiệt từ vòng nước lạnh. Tùy model, Daikin sử dụng bình bay hơi tiết lưu khô, ngập lỏng hoặc falling-film để đáp ứng lưu lượng và hiệu quả trao đổi nhiệt khác nhau.

- Bình ngưng giải nhiệt nước: Truyền nhiệt từ môi chất sang vòng nước giải nhiệt. Nhiệt độ nước vào bình ngưng ảnh hưởng trực tiếp đến áp suất ngưng tụ và điện năng máy nén.

- Van tiết lưu: Giảm áp suất môi chất và điều chỉnh lượng môi chất đi vào bình bay hơi theo tải thực tế.

- Bộ điều khiển: Theo dõi nhiệt độ, áp suất, công suất, lưu lượng và các trạng thái bảo vệ; đồng thời có thể liên động với bơm, tháp và hệ thống quản lý tòa nhà.

- Thiết bị bên ngoài Chiller: Bao gồm bơm nước lạnh, bơm nước giải nhiệt, tháp giải nhiệt, đường ống, van, bình giãn nở, tủ điện và hệ thống xử lý nước.

Nếu lưu lượng nước qua bình bay hơi hoặc bình ngưng không đạt yêu cầu, Chiller có thể giảm hiệu suất hoặc dừng bảo vệ. Vì vậy, công suất bơm, khả năng giải nhiệt của tháp, chất lượng nước và trình tự điều khiển phải được tính cùng thiết bị ngay từ giai đoạn thiết kế.

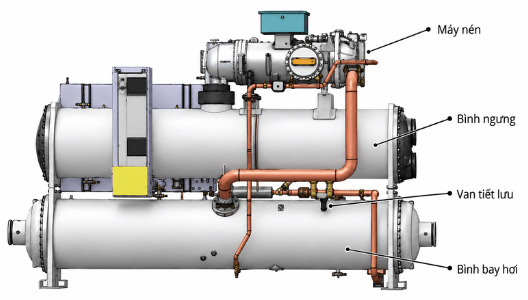

Các bộ phận chính bên trong và thiết bị phụ trợ của Chiller giải nhiệt nước Daikin

3. Nguyên lý hoạt động của Chiller giải nhiệt nước Daikin

Quá trình tạo nước lạnh và thải nhiệt được diễn ra liên tục theo chu trình 4 bước chính:

- Nhận nhiệt tại bình bay hơi: Nước lạnh hấp thụ nhiệt từ AHU/FCU quay trở về Chiller, truyền nhiệt sang môi chất lạnh tại bình bay hơi rồi tiếp tục được bơm ngược lại công trình.

- Nén môi chất: Máy nén hút hơi môi chất mang nhiệt áp suất thấp, nén lên áp suất và nhiệt độ cao rồi đẩy sang bình ngưng.

- Thải nhiệt tại bình ngưng: Nước giải nhiệt từ tháp chảy qua bình ngưng, hấp thụ nhiệt từ môi chất rồi quay lại tháp giải nhiệt để xả nhiệt ra môi trường.

- Tiết lưu môi chất: Môi chất ngưng tụ đi qua van tiết lưu để hạ áp suất và nhiệt độ trước khi quay lại bình bay hơi bắt đầu chu trình mới.

Khi tải công trình thay đổi, cách điều chỉnh công suất phụ thuộc vào từng model. Chiller trục vít có thể dùng van trượt hoặc biến tần, Chiller ly tâm điều chỉnh bằng cách hướng dòng và tốc độ máy nén, còn phòng máy nhiều Chiller sẽ tự động tăng/giảm số máy vận hành.

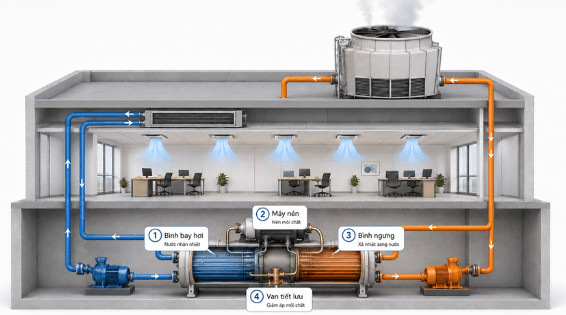

Chiller giải nhiệt nước Daikin truyền nhiệt từ vòng nước lạnh sang vòng giải nhiệt trước khi thải qua tháp

4. Điểm mạnh của Chiller giải nhiệt nước Daikin

Chiller giải nhiệt nước cần nhiều thiết bị phụ trợ hơn, nhưng đổi lại hệ thống tạo được điều kiện giải nhiệt ổn định, dải công suất lớn và khả năng tổ chức phòng máy tập trung. Daikin phát triển nhiều công nghệ máy nén và cấu hình vận hành để đáp ứng từ tòa nhà thương mại đến data center, sân bay và nhà máy nước lạnh quy mô lớn.

4.1. Dải tải lạnh rộng cho hệ thống quy mô lớn

Danh mục Chiller giải nhiệt nước Daikin trải từ khoảng 38 đến 2.600 RT. Nhóm trục vít đáp ứng hệ thống quy mô vừa đến lớn, trong khi các dòng ly tâm và ly tâm đệm từ mở rộng lên nhà máy nước lạnh công suất rất lớn.

Dải công suất rộng cho phép chủ đầu tư lựa chọn một Chiller, nhiều Chiller vận hành song song hoặc cấu hình dự phòng N+1. Công suất có thể được chia theo tải nền, tải đỉnh và kế hoạch mở rộng thay vì phụ thuộc vào một máy duy nhất.

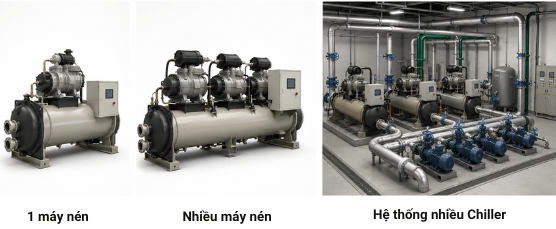

Chiller giải nhiệt nước Daikin chia tải bằng một máy, nhiều máy nén hoặc nhiều Chiller vận hành song song

4.2. Nhiều công nghệ máy nén cho từng bài toán tải

Daikin không sử dụng một công nghệ máy nén cho toàn bộ dải sản phẩm. Mỗi nhóm được phát triển cho một quy mô và đặc điểm tải khác nhau.

- Máy nén trục vít đơn: Xuất hiện trên các dòng như Chiller giải nhiệt nước ZUW-B, PFS, ZUWV và CUWDC-V, phù hợp tải vừa đến lớn và lịch vận hành kéo dài.

- Máy nén trục vít biến tần: Điều chỉnh tốc độ theo nhu cầu nước lạnh, phù hợp công trình có nhiều giờ chạy dưới tải thiết kế.

- Máy nén ly tâm: Đáp ứng công suất lớn, tải nền cao và nhà máy nước lạnh tập trung.

- Máy nén ly tâm đệm từ không dầu: Sử dụng ổ trục từ và biến tần, giảm ma sát cơ khí và không cần hệ thống dầu bôi trơn của máy nén.

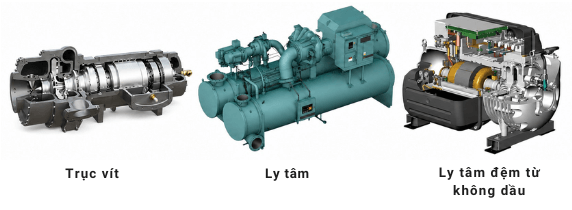

Chiller giải nhiệt nước Daikin có máy nén trục vít, ly tâm và ly tâm đệm từ cho từng dải tải

4.3. Điều chỉnh tải theo điều kiện vận hành thực tế

Hệ thống tải lớn hiếm khi duy trì đúng 100% công suất trong toàn bộ thời gian sử dụng. Vì vậy, khả năng giảm tải ảnh hưởng trực tiếp đến điện năng vận hành dài hạn.

ZUW-B điều chỉnh công suất liên tục và có cấu hình biến tần; Daikin EWWD-VZ cùng ZUWV thay đổi tốc độ máy nén theo tải; HXE, WME và WMC sử dụng biến tần trên máy nén đệm từ; dòng Chiller Daikin WSC có tùy chọn VFD tích hợp; còn hệ thống nhiều Chiller điều phối số máy đang hoạt động theo tổng nhu cầu nước lạnh.

Bơm nước lạnh, bơm nước giải nhiệt và quạt tháp cũng cần được điều khiển theo tải. Chỉ giảm công suất máy nén nhưng giữ toàn bộ thiết bị phụ trợ chạy cố định sẽ không khai thác hết hiệu quả của phòng máy.

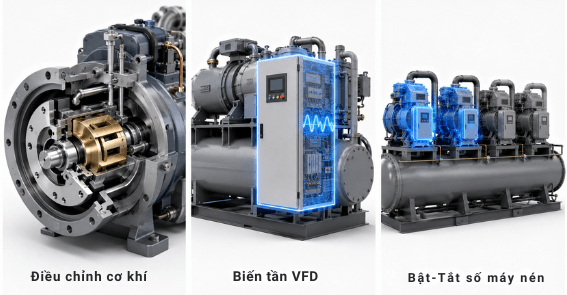

Chiller giải nhiệt nước Daikin điều chỉnh tải bằng cơ cấu máy nén, biến tần hoặc phối hợp nhiều Chiller

4.4. Điều kiện giải nhiệt phù hợp với vận hành dài giờ

Bình ngưng trao đổi nhiệt với nước đã được hạ nhiệt tại tháp, thay vì thải trực tiếp ra không khí ngoài trời. Cách tổ chức này giúp điều kiện ngưng tụ ít chịu tác động trực tiếp của nhiệt độ không khí khô và phù hợp với hệ thống có tải nền cao.

Lợi thế thường rõ tại bệnh viện, data center, sân bay, khách sạn lớn và nhà máy hoạt động nhiều ca. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào nhiệt độ nước giải nhiệt, khả năng của tháp, công suất bơm, chất lượng nước và chiến lược điều khiển.

4.5. Công nghệ đệm từ không dầu cho hệ thống quan trọng

Nhóm Chiller ly tâm đệm từ sử dụng ổ trục từ để nâng trục quay, giảm tiếp xúc cơ khí và loại bỏ hệ thống dầu của máy nén. Công nghệ này phù hợp với dự án yêu cầu độ rung thấp, tiếng ồn thấp và khả năng vận hành trong dải tải rộng.

Chiller Daikin HXE có thể bố trí nhiều máy nén đệm từ để chia tải; WMC hướng đến dải công suất nhỏ hơn; WME phục vụ hệ thống lớn hơn. Một số cấu hình hỗ trợ Rapid Restart hoặc RapidRestore, phù hợp data center, bệnh viện, sân bay và công trình cần khôi phục nguồn lạnh nhanh sau khi điện trở lại.

4.6. Thu hồi nhiệt cho công trình đồng thời cần lạnh và nóng

Trong hệ thống thông thường, nhiệt lấy ra khỏi công trình được đưa đến tháp giải nhiệt. Chiller giải nhiệt nước Daikin PFS bổ sung khả năng thu hồi nhiệt toàn phần để tạo nước nóng trong khi vẫn duy trì nguồn nước lạnh.

Giải pháp phù hợp với khách sạn, resort, bệnh viện, khu giặt là và nhà máy có nhu cầu nước nóng ổn định. Nhiệt thu hồi có thể giảm tải cho nồi hơi, điện trở hoặc thiết bị gia nhiệt riêng, nhưng chỉ tạo giá trị rõ khi tải lạnh và tải nhiệt xuất hiện đồng thời.

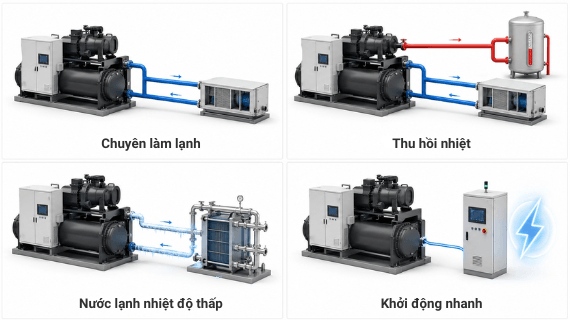

Chiller giải nhiệt nước Daikin có cấu hình làm lạnh, thu hồi nhiệt và nước lạnh nhiệt độ thấp theo nhu cầu

4.7. Điều khiển tập trung cho toàn bộ phòng máy

Bộ điều khiển Chiller theo dõi nhiệt độ nước, áp suất, tải máy nén, trạng thái bảo vệ và lịch sử cảnh báo. Tùy model, hệ thống có thể mở rộng Modbus, BACnet, LonWorks hoặc giao thức phù hợp để kết nối BMS.

Với phòng máy nhiều Chiller, giải pháp điều khiển còn phải phối hợp bơm nước lạnh, bơm giải nhiệt, quạt tháp, thứ tự khởi động và số máy đang vận hành. Chiller nước Daikin WME cùng các dòng công suất lớn có thể được tích hợp vào chiến lược điều phối phòng máy theo tải và yêu cầu phục hồi nguồn lạnh.

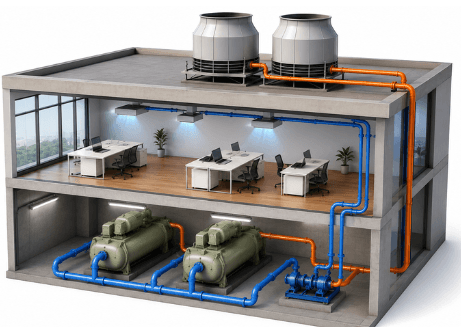

Chiller giải nhiệt nước Daikin phù hợp với tải lớn, vận hành dài giờ và phòng máy cần điều khiển tập trung

5. Các dòng Chiller giải nhiệt nước Daikin theo công trình

Bảng dưới đây giúp Quý khách khoanh vùng model theo tải lạnh, công nghệ máy nén và nhu cầu vận hành. Model cụ thể vẫn cần được kiểm tra theo nhiệt độ nước, tải thấp nhất, số giờ hoạt động, mức dự phòng và điều kiện phòng máy.

Ví dụ, một khách sạn có tải lạnh thay đổi và nhiều giờ chạy dưới công suất thiết kế có thể so sánh Chiller ZUWV với EWWD-VZ. Nếu công trình đồng thời cần nước nóng, PFS là dòng nên được đánh giá trước. Với data center hoặc bệnh viện ưu tiên công nghệ không dầu và phục hồi nguồn lạnh nhanh, HXE, WMC hoặc WME sẽ được đối chiếu theo dải tải và mức dự phòng. Đối với các dự án hạ tầng quy mô siêu lớn như sân bay hay nhà máy nước lạnh tập trung, dòng Chiller HTS/HTC với công suất lên đến 2600 RT sẽ là giải pháp tối ưu cho tải nền.

Các dòng Chiller giải nhiệt nước Daikin đáp ứng tải lạnh của trung tâm thương mại, bệnh viện, data center và nhà máy

6. Khi nào nên ưu tiên Chiller giải nhiệt nước Daikin?

- Tải lạnh lớn và tải nền cao: Công trình thường xuyên sử dụng một phần đáng kể công suất trong nhiều giờ.

- Vận hành dài giờ hoặc liên tục: Phù hợp bệnh viện, data center, sân bay, khách sạn lớn và nhà máy hoạt động nhiều ca.

- Có phòng máy và vị trí đặt tháp: Đủ không gian cho Chiller, bơm, đường ống, lối bảo trì và tháp giải nhiệt ngoài trời.

- Có nguồn nước và khả năng xử lý nước: Đáp ứng nước bù, xả đáy và kiểm soát cáu cặn, ăn mòn hoặc rong rêu.

- Cần tổ chức nhiều Chiller: Chia tải, luân phiên, dự phòng N+1 hoặc mở rộng nhà máy nước lạnh theo giai đoạn.

- Cần công nghệ ly tâm hoặc đệm từ: Phù hợp tải lớn, khu vực yêu cầu độ ồn thấp hoặc hệ thống quan trọng.

- Có nhu cầu thu hồi nhiệt: Công trình đồng thời cần nước lạnh và nước nóng có thể tận dụng nhiệt ngưng tụ.

Với dự án khó bố trí tháp giải nhiệt, hạn chế nguồn nước hoặc muốn giảm thiết bị phụ trợ, có thể tham khảo thêm Chiller giải nhiệt gió Daikin để đối chiếu phương án.

7. Các lưu ý trước khi lựa chọn Chiller giải nhiệt nước Daikin

Chiller giải nhiệt nước phải được lựa chọn cùng toàn bộ hệ thống phòng máy, không chỉ dựa trên công suất danh định của thiết bị.

- Tải và lịch vận hành: Xác định tải cực đại, tải nền, mức tải thấp nhất và số giờ hoạt động trong ngày.

- Công nghệ máy nén: Lựa chọn trục vít, ly tâm hoặc đệm từ theo quy mô, độ biến động tải và yêu cầu tiếng ồn.

- Phòng máy và mặt bằng thi công: Kiểm tra tải trọng sàn, kích thước lối đưa thiết bị vào phòng máy và khoảng trống tối thiểu để rút ống bình trao đổi nhiệt khi bảo dưỡng định kỳ.

- Hạ tầng nước và tháp: Tính toán công suất tháp giải nhiệt, lưu lượng bơm, vị trí xả đáy và giải pháp xử lý chất lượng nước bù nhằm hạn chế cáu cặn bình ngưng.

- Dự phòng và phục hồi nguồn lạnh: Xác định số lượng Chiller, cấu hình N+1, hoặc tích hợp tính năng Rapid Restart/UPS điều khiển với các công trình không cho phép gián đoạn nguồn lạnh.

- Chức năng thu hồi nhiệt: Chỉ chọn cấu hình thu hồi nhiệt khi công trình có nhu cầu sử dụng nước nóng thực tế song song với thời gian chạy làm lạnh.

- Tối ư chi phí vòng đời (LCC): Đánh giá tổng hòa giữa chi phí đầu tư ban đầu với điện năng tiêu thụ (gồm cả Chiller, bơm, tháp) và chi phí vận hành dài hạn.

Chiller giải nhiệt nước Daikin cần được lựa chọn theo tải, phòng máy và chiến lược dự phòng

8. Câu hỏi thường gặp về Chiller giải nhiệt nước Daikin

Chiller giải nhiệt nước Daikin có bắt buộc dùng tháp giải nhiệt không?

Có. Với cấu hình giải nhiệt nước tiêu chuẩn, vòng nước bình ngưng phải đưa nhiệt đến tháp giải nhiệt hoặc một nguồn giải nhiệt tương đương để duy trì điều kiện vận hành của Chiller.

Nước lạnh có đi qua tháp giải nhiệt không?

Không. Nước lạnh cấp đến AHU, FCU hoặc thiết bị công nghệ hoạt động trên một vòng riêng. Nước đi qua tháp là nước giải nhiệt của bình ngưng.

Chiller giải nhiệt nước Daikin đáp ứng tải bao nhiêu RT?

Danh mục trong bài có dải tải lạnh khoảng 38–2.600 RT tùy model, từ Chiller trục vít cho hệ thống quy mô vừa đến Chiller ly tâm cho nhà máy nước lạnh công suất rất lớn.

Dòng Chiller nước Daikin nào phù hợp khi tải thay đổi nhiều?

Chiller ZUWV và EWWD-VZ phù hợp khi ưu tiên máy nén trục vít biến tần. Với công nghệ đệm từ, WMC, HXE và WME cũng điều chỉnh tốc độ theo tải. Lựa chọn cuối cùng phụ thuộc dải công suất và mức tải thấp nhất của công trình.

Dòng nào có thể thu hồi nhiệt tạo nước nóng?

PFS là dòng thu hồi nhiệt toàn phần, phù hợp khi công trình đồng thời có tải lạnh và nhu cầu nước nóng. Hiệu quả cần được tính theo lưu lượng, nhiệt độ và thời gian hai tải xuất hiện cùng nhau.

Nên chọn máy nén trục vít, ly tâm hay đệm từ?

Máy nén trục vít phù hợp tải vừa đến lớn và vận hành dài giờ; máy nén ly tâm phù hợp công suất lớn và tải nền cao; máy nén đệm từ phù hợp dự án ưu tiên không dầu, độ ồn thấp và hiệu quả trong dải tải rộng.

Data center nên chọn dòng Chiller Daikin nào?

Data center có thể xem xét Chiller giải nhiệt nước WMC, HXE hoặc WME khi ưu tiên công nghệ đệm từ không dầu, độ rung thấp và khả năng phục hồi nguồn lạnh. Phương án còn phải tính số lượng Chiller, dự phòng N+1 và trình tự khởi động thiết bị phụ trợ.

Chiller nước Daikin có tiết kiệm điện hơn Chiller gió không?

Chiller nước thường có lợi thế tại tải lớn và vận hành dài giờ, nhưng không thể kết luận chỉ từ COP của riêng máy. Cần tính thêm điện bơm, quạt tháp, nước bù, xử lý nước, điều kiện khí hậu và lịch vận hành thực tế.

Hệ thống cần bao nhiêu Chiller để có dự phòng?

Số lượng Chiller phụ thuộc tải quan trọng, khả năng chấp nhận gián đoạn và thời gian bảo trì. Bệnh viện, data center hoặc nhà máy liên tục thường cần đánh giá cấu hình N+1 hoặc chia tải thành nhiều máy.

Giá Chiller giải nhiệt nước Daikin phụ thuộc vào đâu?

Giá phụ thuộc model, tải lạnh, công nghệ máy nén, biến tần, chức năng thu hồi nhiệt, tùy chọn khởi động nhanh, tháp giải nhiệt, bơm, đường ống, điều khiển và phạm vi thi công.

Chiller giải nhiệt nước Daikin được bảo hành bao lâu?

Chiller giải nhiệt nước Daikin được bảo hành thiết bị 12 tháng. Thời điểm tính bảo hành, phạm vi linh kiện và điều kiện áp dụng được ghi cụ thể trong hồ sơ cung cấp thiết bị và hợp đồng của từng dự án.

Đơn vị nào cung cấp và thi công Chiller giải nhiệt nước Daikin?

Proshop Daikin Sen Việt cung cấp Chiller Daikin chính hãng và triển khai đồng bộ hạ tầng phòng máy bao gồm Chiller, tháp giải nhiệt, hệ thống bơm, đường ống, AHU, FCU cùng tủ điều khiển tập trung.

Với chi nhánh tại Hà Nội, Đà Nẵng và TP.HCM, Sen Việt hỗ trợ khảo sát và triển khai dự án trên toàn quốc. Quý khách chỉ cần cung cấp loại công trình, tải lạnh dự kiến, số giờ vận hành, vị trí phòng máy và bản vẽ hiện có; đội ngũ kỹ sư sẽ hoàn thiện toàn bộ dữ liệu kỹ thuật và tính toán phương án tối ưu.
