Điều Hòa Trung Tâm Daikin VRV 6A RXQ12BYM 12HP 1 Chiều Inverter

Dàn Nóng Máy Lạnh Điều Hòa Trung Tâm Daikin VRV 6A RXQ12BYM 12HP 1 Chiều

RXQ12BYM 12HP là dàn nóng đơn 1 chiều thuộc hệ điều hòa trung tâm Daikin VRV 6A, công suất làm lạnh 12HP (12 ngựa) ~ 33,5kW ~ 114.000BTU/h, cho phép kết nối tối đa 19 (30) dàn lạnh tùy điều kiện cấu hình. Model phù hợp với các hệ VRV cần phục vụ nhiều khu vực điều hòa, tổng tải lớn hơn nhóm 8HP - 10HP nhưng vẫn muốn sử dụng một dàn nóng đơn thay vì tổ hợp nhiều module.

RXQ12BYM được trang bị VRT Smart II, máy nén hiệu suất cao, hộp linh kiện điện kín IP55, phạm vi vận hành làm lạnh đến 52°C và hệ thống đường ống linh hoạt. Các đặc điểm này giúp chủ đầu tư tối ưu vận hành khi tải thay đổi, đồng thời tạo thuận lợi cho việc bố trí nhiều loại dàn lạnh trong cùng công trình.

Dàn nóng Daikin VRV RXQ12BYM được Sen Việt cung cấp tại Hà Nội, Đà Nẵng và TP.HCM. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát, tính tải và tư vấn cấu hình hệ thống liên hệ kỹ thuật 0922.322.699.

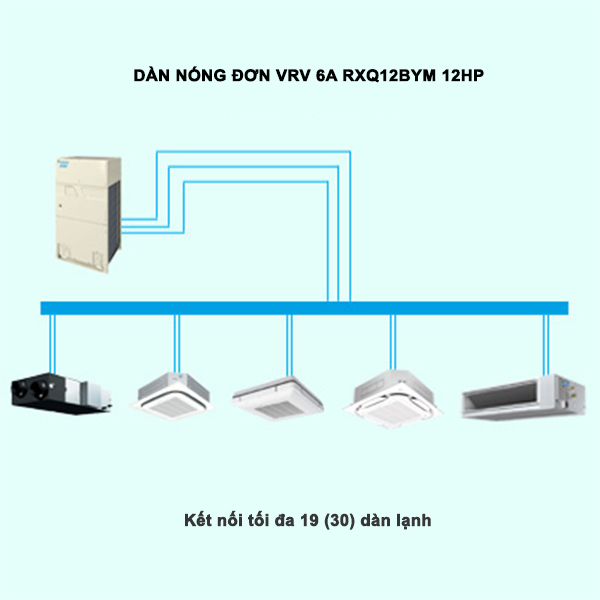

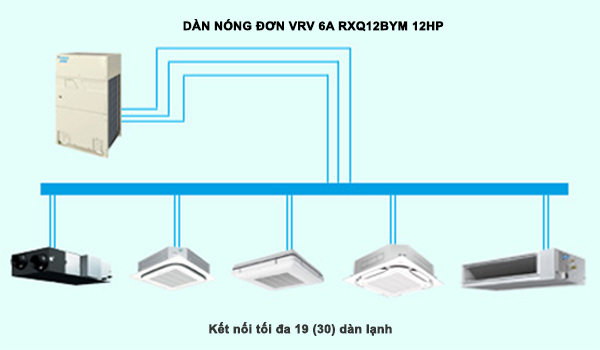

Dàn nóng máy lạnh Daikin VRV 6A RXQ12BYM 12HP, kết nối tối đa 19 (30) dàn lạnh tùy cấu hình

1. Thông số kỹ thuật dàn nóng điều hòa trung tâm Daikin VRV 6A RXQ12BYM

Thông số	RXQ12BYM
Loại dàn nóng	Dàn nóng đơn, 1 chiều Inverter
Nguồn điện	3 pha, 4 dây, 380-415V / 380V, 50/60Hz
Công suất làm lạnh	12HP ~ 33,5kW ~ 114.000BTU/h
Điện năng tiêu thụ làm lạnh	8,38kW
Điều khiển công suất	12-100%
EER (TCVN 13256:2021)	5,11
Màu sắc	Trắng ngà
Máy nén	Xoắn ốc dạng kín
Công suất động cơ máy nén	4,6kW
Lưu lượng gió	185m³/phút
Kích thước (C x R x S)	1.660 x 930 x 765mm
Khối lượng	210kg
Độ ồn	57dB(A)
Phạm vi vận hành làm lạnh	10-52°CDB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	7,5kg
Đường ống lỏng / hơi	Ø9,5mm / Ø28,6mm (hàn)
Số dàn lạnh kết nối tối đa	19 (30) dàn tùy điều kiện kết nối

2. Đặc điểm nổi bật dàn nóng máy lạnh trung tâm Daikin VRV 6A RXQ12BYM

Dàn nóngĐiều hòa trung tâm Daikin VRV 6A được cải tiến đồng thời về hiệu suất, độ tin cậy, phạm vi vận hành và tính linh hoạt khi thiết kế. RXQ12BYM nằm ở mức công suất 12HP, phù hợp với những hệ thống cần phân chia nhiều zone hơn nhóm 8HP - 10HP nhưng vẫn ưu tiên cấu hình một dàn nóng đơn.

Trong thực tế, 12HP không đồng nghĩa với một diện tích cố định. Sen Việt sẽ dựa trên tổng tải lạnh, loại dàn lạnh, tỷ lệ sử dụng đồng thời và nhu cầu khí tươi để xác định RXQ12BYM có phải lựa chọn phù hợp hay cần chuyển sang mức công suất khác.

2.1. Dàn nóng Daikin VRV RXQ12BYM thiết kế mới, thuận tiện vận chuyển

RXQ12BYM có kích thước 1.660 x 930 x 765mm và khối lượng 210kg. Dù công suất đạt 12HP, thân máy vẫn giữ chiều rộng 930mm, thuận lợi khi cần vận chuyển qua lối kỹ thuật, thang máy hoặc đưa thiết bị lên tầng cao.

Dễ dàng vận chuyển và bố trí:

- Thiết kế dạng đứng giúp giảm diện tích chiếm chỗ tại ban công kỹ thuật, sân thượng hoặc khu vực tập trung dàn nóng.

- Với các tòa nhà có khu kỹ thuật hạn chế, việc giữ thân máy gọn giúp kỹ sư dễ bố trí khoảng cách bảo trì và không gian thoát gió hơn.

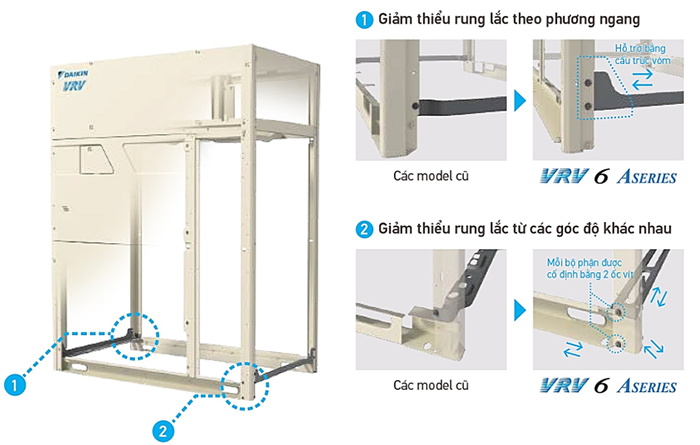

Cấu trúc khung được gia cường:

- Khung VRV 6A được tăng độ cứng để hạn chế rung lắc theo nhiều hướng và nâng độ ổn định khi dàn nóng được lắp đặt ngoài trời hoặc trên cao.

Cấu trúc khung dàn nóng VRV 6A RXQ12BYM được gia cường để tăng độ ổn định khi lắp đặt

2.2. Dàn nóng RXQ12BYM tiết kiệm năng lượng

Hiệu suất năng lượng cao:

- RXQ12BYM đạt EER 5,11 theo TCVN 13256:2021. Khả năng điều chỉnh công suất từ 12-100% giúp hệ thống thích ứng tốt với những thời điểm tải lạnh giảm hoặc chỉ một phần dàn lạnh đang hoạt động.

Máy nén hiệu suất cao:

- Máy nén xoắn ốc được cải tiến cổng xả môi chất, cơ chế kiểm soát áp suất và dầu để giảm tổn thất trong quá trình nén; động cơ hiệu suất cao góp phần giảm điện trở cuộn dây.

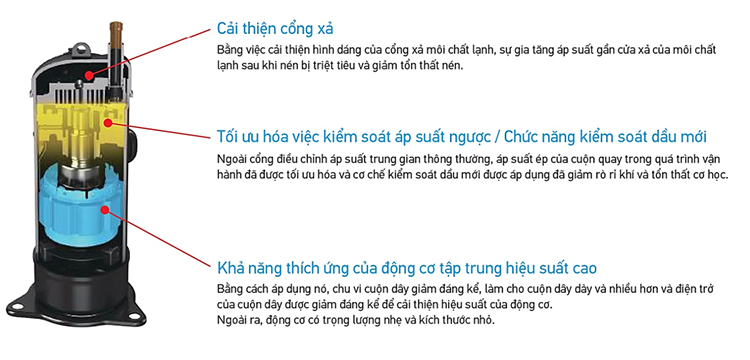

Công nghệ máy nén hiệu suất cao trên dàn nóng RXQ12BYM

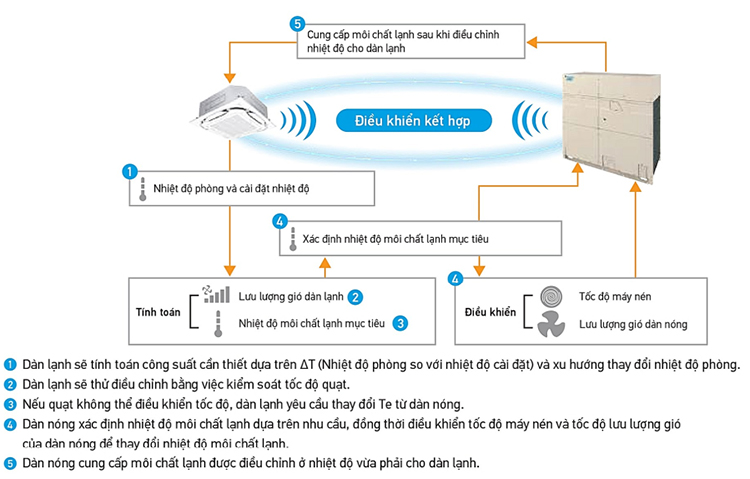

Điều khiển VRT Smart II:

- Hệ thống xác định nhu cầu công suất của các dàn lạnh dựa trên nhiệt độ phòng và nhiệt độ cài đặt. Dàn nóng sau đó điều chỉnh nhiệt độ môi chất, tốc độ máy nén và lưu lượng gió theo tải thực tế.

VRT Smart II điều chỉnh công suất theo nhu cầu thực tế của các dàn lạnh

- Với văn phòng, khách sạn hoặc công trình có nhiều khu vực hoạt động không đồng thời, hệ thống không phải duy trì toàn bộ công suất 12HP trong suốt thời gian vận hành. Việc điều chỉnh theo tải giúp hạn chế làm lạnh dư và giảm tổn thất nhiệt.

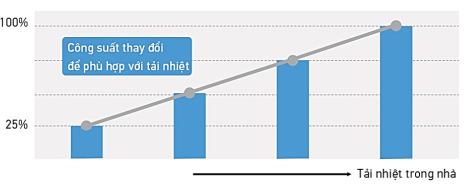

Công suất yêu cầu của RXQ12BYM thay đổi theo tải lạnh trong nhà

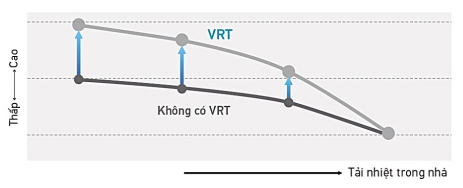

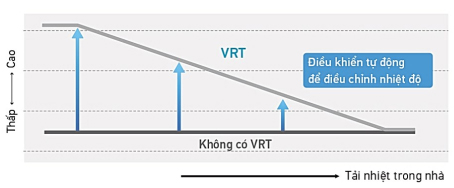

Nhiệt độ bay hơi của môi chất được tự động điều chỉnh theo tải nhiệt

Điều chỉnh theo tải giúp hạn chế làm lạnh quá mức và cải thiện hiệu suất vận hành

2.3. Độ bền bỉ và tin cậy trong nhiều điều kiện thời tiết

RXQ12BYM được thiết kế để vận hành lâu dài ngoài trời với các cải tiến tập trung vào bảo vệ linh kiện điện và khả năng làm việc khi nhiệt độ môi trường tăng cao.

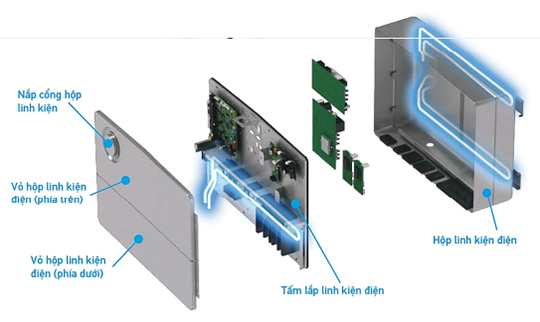

Hộp linh kiện điện kín đạt chuẩn IP55:

- Hộp linh kiện điện được làm kín nhằm hạn chế bụi, cát, nước và sự xâm nhập của côn trùng gây ảnh hưởng đến các linh kiện bên trong.

- IP55 áp dụng cho riêng hộp linh kiện điện; cấp bảo vệ của toàn bộ dàn nóng là IP14.

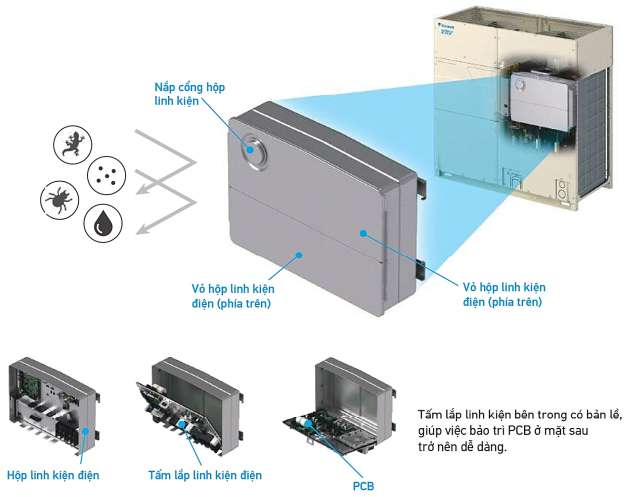

Hộp linh kiện điện kín IP55 giúp tăng khả năng bảo vệ bộ phận điện bên trong

RXQ12BYM hoạt động được ở nhiệt độ ngoài trời cao:

- Ba mạch làm mát bằng môi chất lạnh hỗ trợ hạn chế sự gia tăng nhiệt độ của PCB trong hộp linh kiện điện kín.

Dàn nóng RXQ12BYM được tăng khả năng vận hành trong điều kiện nhiệt độ ngoài trời cao

- Phạm vi vận hành làm lạnh của RXQ12BYM đạt từ 10 đến 52°CDB, trong khi VRV A trước đây đạt tối đa 49°C. Việc mở rộng giới hạn giúp dàn nóng phù hợp hơn với khu vực đặt máy trên mái hoặc nơi chịu nắng nóng trực tiếp vào mùa hè.

- Áp suất tĩnh ngoài của VRV 6A đạt đến 78,4Pa. Nhờ đó, dàn nóng có thể được xem xét bố trí sau louver hoặc lam chắn tại khu kỹ thuật khi hệ thống thoát gió được tính đúng để hạn chế quẩn khí nóng.

2.4. Dàn nóng VRV 6A RXQ12BYM tiện nghi

Chức năng vận hành dự phòng của hệ VRV 6A:

- Chức năng dự phòng được sử dụng khi hệ VRV 6A được cấu hình bằng tổ hợp nhiều dàn nóng. Nếu một module gặp sự cố, các dàn còn lại có thể tiếp tục vận hành khẩn cấp.

- RXQ12BYM là dàn nóng đơn 12HP, do đó khi sử dụng độc lập sẽ không có dàn nóng thứ hai để thực hiện chức năng dự phòng. Chỉ khi ghép trong tổ hợp 2 dàn nóng trở lên cùng với RXQ16BMP hoặc RXM18, 20BMP mới vận hành được tính năng dự phòng.

Chức năng hoạt động yên tĩnh vào ban đêm:

- Chế độ yên tĩnh ban đêm giảm công suất vận hành để hạn chế tiếng ồn từ dàn nóng trong khoảng thời gian cài đặt. Có 3 mức lựa chọn tùy yêu cầu của công trình.

- Với nhóm dàn nóng 8-12HP, mức tiếng ồn trong chế độ yên tĩnh có thể giảm xuống khoảng 40dB(A), hữu ích khi máy được đặt gần khu dân cư, khách sạn hoặc khu vực nghỉ ngơi.

2.5. Thiết kế linh hoạt

Tăng đồng thời chênh lệch độ cao và chiều dài đường ống tương đương:

- VRV 6A hỗ trợ chênh lệch độ cao tối đa đến 110m và chiều dài đường ống tương đương tối đa 190m trong điều kiện thiết kế phù hợp. Khả năng này giúp RXQ12BYM phục vụ các công trình nhiều tầng hoặc có khu vực đặt dàn nóng cách xa dàn lạnh.

VRV 6A mở rộng chênh lệch độ cao và chiều dài đường ống cho công trình nhiều tầng

- Khi chênh cao vượt 50m với dàn nóng phía trên hoặc 40m với dàn nóng phía dưới, kích thước đường ống lỏng chính cần được tăng theo điều kiện thiết kế.

- Nếu dàn nóng phía trên dàn lạnh và chênh cao vượt 90m, phạm vi nhiệt độ vận hành tối đa là 49°C; chỉ số công suất kết nối tối thiểu của dàn lạnh phải từ 62,5 trở lên.

- Khi chiều dài đường ống tương đương từ dàn nóng đến dàn lạnh đạt 90m trở lên, cần tăng kích thước đường ống lỏng và hơi của tuyến chính.

Hỗ trợ phân nhánh phía cuối với REFNET:

- Hệ thống cho phép tiếp tục phân nhánh bằng REFNET joint phía sau REFNET header trong phạm vi điều kiện cho phép, tạo thuận lợi khi bố trí nhiều dàn lạnh ở các tầng hoặc khu vực khác nhau.

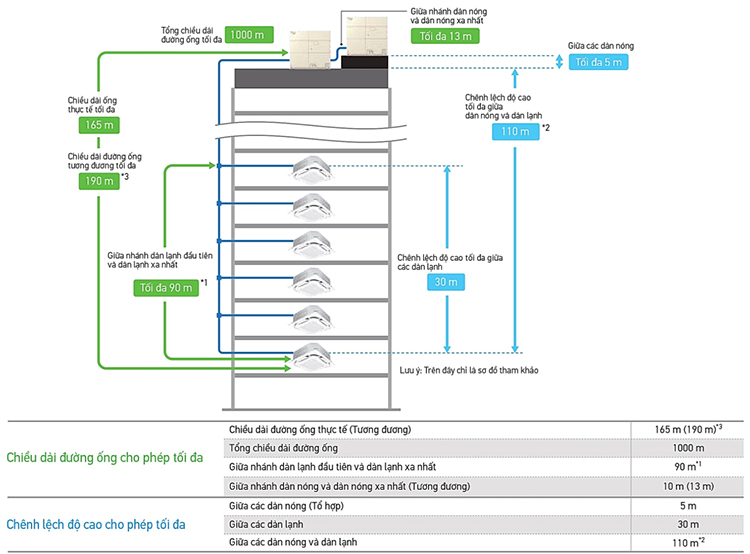

Giới hạn đường ống dài:

- Chiều dài đường ống thực tế tối đa có thể đạt 165m, chiều dài tương đương 190m và tổng chiều dài đường ống toàn hệ lên đến 1.000m.

Đường ống dài giúp tăng tính linh hoạt khi bố trí hệ VRV RXQ12BYM trong tòa nhà

Tỷ lệ kết nối dàn lạnh từ 50% đến tối đa 200%:

- RXQ12BYM thuộc nhóm dàn nóng đơn 8-20HP, vì vậy tỷ lệ kết nối tối đa có thể đạt 200% với các nhóm dàn lạnh đáp ứng điều kiện của hệ VRV 6A.

Điều kiện kết nối công suất của các dàn lạnh VRV:

- Khi chỉ sử dụng các dòng FXSQ, FXDBQ, FXAQ, FXD(S)Q, FXMQ-PA và FXB(P)Q, tỷ lệ kết nối có thể đạt tối đa 200%.

- Khi hệ có ít nhất một dàn lạnh thuộc nhóm FXF(T)(R)Q25A hoặc FXVQ, tỷ lệ kết nối tối đa là 130%.

- Khi hệ có FXFSQ25/50C, tỷ lệ kết nối tối đa là 105%.

- Vì vậy, con số tối đa 19 (30) dàn lạnh không đồng nghĩa mọi cấu hình RXQ12BYM đều có thể lắp 30 máy. Số lượng thực tế còn phụ thuộc loại dàn lạnh và tổng công suất kết nối của toàn hệ.

2.6. Lắp đặt dễ dàng

Chức năng nạp môi chất lạnh tự động:

- Hệ thống hỗ trợ xác định lượng môi chất phù hợp, hạn chế tình trạng thiếu hoặc thừa môi chất làm giảm công suất và hiệu quả vận hành.

- Quy trình nạp môi chất và chạy thử được tối ưu, giúp giảm thời gian thao tác trung bình khoảng 22% so với thế hệ trước.

Thuận tiện khi chạy thử và bảo trì:

- Cửa sổ bảo trì linh kiện điện được bố trí ở mặt trước. Kỹ thuật viên có thể quan sát LED 7 đoạn của PCB chính, theo dõi quá trình chạy thử và kiểm tra mã lỗi mà không phải tháo toàn bộ mặt nạ.

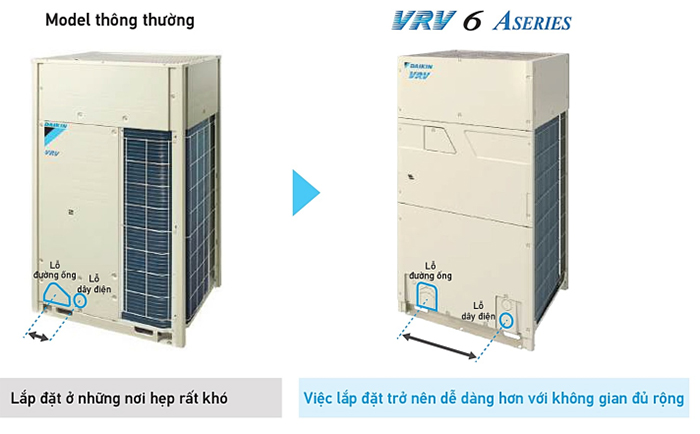

Cải thiện khả năng lắp đặt đường ống môi chất:

- Lỗ đi đường ống và lỗ đi dây được bố trí tách sang hai phía, tạo thêm không gian thao tác khi thi công và đấu nối.

RXQ12BYM được cải thiện không gian thao tác khi lắp đặt đường ống và dây điện

3. Các kiểu dàn lạnh kết nối với dàn nóng trung tâm Daikin VRV 6A RXQ12BYM

RXQ12BYM có thể kết hợp với nhiều kiểu dàn lạnh điều hòa trung tâm Daikin VRV. Với hệ 12HP, kỹ sư có thêm dư địa để chia nhiều zone hoặc sử dụng các dàn lạnh công suất trung bình - lớn hơn, nhưng tổng cấu hình vẫn phải nằm trong tỷ lệ kết nối cho phép.

3.1. Các kiểu dàn lạnh Cassette âm trần có thể kết nối với dàn nóng VRV RXQ12BYM

* Cassette Round Flow có cảm biến và Streamer, có điều khiển VRT Smart - FXFTQ-AVM

Luồng gió 360° kết hợp cảm biến và Streamer phù hợp sàn văn phòng, showroom, phòng họp hoặc khu vực mở cần phân phối gió rộng.

- Model: FXFTQ25AVM, FXFTQ32AVM, FXFTQ40AVM, FXFTQ50AVM, FXFTQ63AVM, FXFTQ71AVM, FXFTQ80AVM, FXFTQ100AVM, FXFTQ125AVM, FXFTQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có cảm biến, có điều khiển VRT Smart - FXFSQ-CVM

Dòng cassette Round Flow có cảm biến phù hợp với khu vực cần luồng gió 360° và hỗ trợ kiểm soát tiện nghi nhưng không yêu cầu Streamer.

- Model: FXFSQ25CVM, FXFSQ32CVM, FXFSQ40CVM, FXFSQ50CVM, FXFSQ63CVM, FXFSQ71CVM, FXFSQ80CVM, FXFSQ100CVM, FXFSQ125CVM, FXFSQ140CVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có Streamer, có điều khiển VRT Smart - FXFRQ-AVM

Thiết kế thổi tròn 360° giúp phân phối không khí đến nhiều hướng trong phòng và bổ sung Streamer cho nhu cầu làm sạch không khí.

- Model: FXFRQ25AVM, FXFRQ32AVM, FXFRQ40AVM, FXFRQ50AVM, FXFRQ63AVM, FXFRQ71AVM, FXFRQ80AVM, FXFRQ100AVM, FXFRQ125AVM, FXFRQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow, có điều khiển VRT Smart - FXFQ-AVM

Phù hợp với văn phòng mở, showroom hoặc khu vực đông người cần phân phối gió đồng đều. Các mức công suất từ nhỏ đến lớn cho phép kỹ sư chia tải linh hoạt theo từng zone của hệ RXQ12BYM.

- Model: FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM, FXFQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette 4 hướng thổi nhỏ gọn, có điều khiển VRT Smart - FXZQ-BVM

Thiết kế nhỏ gọn phù hợp phòng riêng, khu vực có trần hạn chế hoặc những zone có tải thấp hơn trong cùng hệ.

- Model: FXZQ20BVM, FXZQ25BVM, FXZQ32BVM, FXZQ40BVM, FXZQ50BVM.

- Dải công suất: khoảng 8.500BTU đến 21.500BTU.

* Cassette 2 hướng thổi, có điều khiển VRT Smart - FXCQ-BVM

Phù hợp hành lang, phòng dài hoặc khu vực cần luồng gió phân bố theo hai phía.

- Model: FXCQ20BVM, FXCQ25BVM, FXCQ32BVM, FXCQ40BVM, FXCQ50BVM, FXCQ63BVM, FXCQ80BVM, FXCQ125BVM.

- Dải công suất: khoảng 7.500BTU đến 48.000BTU.

* Cassette 1 hướng thổi, có điều khiển VRT - FXEQ-AV36

Thiết kế mỏng giúp lắp đặt tại các khu vực sát cạnh phòng hoặc chỉ cần một hướng thổi chính.

- Model: FXEQ20AV36, FXEQ25AV36, FXEQ32AV36, FXEQ40AV36, FXEQ50AV36, FXEQ63AV36.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

3.2. Các kiểu dàn lạnh giấu trần nối ống gió có thể kết nối với dàn nóng VRV RXQ12BYM

* Giấu trần nối ống gió luồng gió 3D có cảm biến, có điều khiển VRT - FXDSQ-AVM

Phù hợp không gian cần giấu thân máy trong trần nhưng vẫn muốn kiểm soát luồng gió và tiện nghi theo khu vực.

- Model: FXDSQ20AVM, FXDSQ25AVM, FXDSQ32AVM, FXDSQ40AVM, FXDSQ50AVM, FXDSQ63AVM.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

* Giấu trần nối ống gió dành cho phòng ngủ, có điều khiển VRT Smart - FXDBQ-AVM

Phù hợp khách sạn, căn hộ cao cấp và biệt thự cần giấu thiết bị trong trần và ưu tiên độ ồn thấp.

- Model: FXDBQ40AVM, FXDBQ50AVM, FXDBQ63AVM, FXDBQ80AVM.

- Dải công suất: khoảng 15.400BTU đến 30.700BTU.

* Giấu trần nối ống gió dạng mỏng tiêu chuẩn, có điều khiển VRT Smart - FXDQ-PDVE

Thân máy mỏng giúp giảm yêu cầu chiều cao trần kỹ thuật và thuận tiện khi phối hợp với hệ thống MEP.

- Model: FXDQ20PDVE, FXDQ25PDVE, FXDQ32PDVE, FXDQ40PDVE, FXDQ50PDVE, FXDQ63PDVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió dạng mỏng nhỏ gọn, có điều khiển VRT - FXDQ-SPV1

Phù hợp khu vực có trần thấp hoặc cần thân máy nhỏ để linh hoạt bố trí.

- Model: FXDQ20SPV1, FXDQ25SPV1, FXDQ32SPV1, FXDQ40SPV1, FXDQ50SPV1, FXDQ63SPV1.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình, có điều khiển VRT Smart - FXSQ-PAVE

Thân máy mỏng và áp suất tĩnh trung bình giúp bố trí nhiều cửa cấp gió. Với những zone có tải khoảng 24.200BTU, có thể tham khảo dàn lạnh FXSQ63PAVE trong cấu hình phù hợp.

- Model: FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE, FXSQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình - cao, có điều khiển VRT Smart - FXMQ-PAVE

Phù hợp với tuyến ống gió dài hơn, nhiều cửa cấp hoặc khu vực cần chủ động phân phối gió theo thiết kế nội thất.

- Model: FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE, FXMQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh cao, có điều khiển VRT Smart - FXMQ-PVM

Phù hợp khu vực tải lớn, cần lưu lượng gió cao hoặc hệ thống ống gió có trở lực lớn.

- Model: FXMQ200PVM, FXMQ250PVM.

- Dải công suất: khoảng 76.400BTU đến 95.500BTU.

3.3. Các thiết bị xử lý không khí có thể phối hợp với hệ VRV 6A RXQ12BYM

Với văn phòng, khách sạn, trường học hoặc công trình thương mại, tải điều hòa trong phòng và nhu cầu cấp khí tươi cần được tính riêng. Hệ RXQ12BYM có thể phối hợp thêm thiết bị xử lý không khí Daikin tùy yêu cầu về lưu lượng gió, nhiệt độ và độ ẩm.

* Thiết bị xử lý không khí ngoài trời - FXMQ-MFV1

FXMQ-MFV1 xử lý không khí ngoài trời trước khi cấp vào không gian sử dụng, phù hợp công trình cần lượng khí tươi tập trung.

- Model: FXMQ125MFV1, FXMQ200MFV1, FXMQ250MFV1.

- Dải công suất lạnh: khoảng 47.800BTU đến 95.500BTU.

* Thiết bị xử lý không khí ngoài trời, có điều khiển VRT - FXMQ-AFVM

FXMQ-AFVM hút 100% không khí ngoài trời để xử lý nhiệt - ẩm trước khi cấp vào trong nhà. Với khu vực cần lưu lượng khoảng 1.230m³/h, FXMQ140AFVM 54.600BTU là một model có thể được xem xét tùy cấu hình hệ thống.

- Model: FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM, FXMQ250AFVM.

* Thông gió thu hồi nhiệt với DX Coil - VKM

VKM vừa thực hiện cấp - thải khí, vừa thu hồi nhiệt và sử dụng DX Coil để hỗ trợ xử lý nhiệt của không khí ngoài trời. Các model VKM50, VKM80 và VKM100 có lưu lượng khoảng 500, 800 và 1.000m³/h.

* Thông gió thu hồi nhiệt - VAM

VAM phù hợp khi cần cấp - thải khí và thu hồi nhiệt để giảm tải khí tươi cho hệ điều hòa. Dải VAM có nhiều mức lưu lượng từ nhỏ đến lớn để chia theo từng zone của công trình.

- VAM-HVE có dải lưu lượng khoảng 150-2.000m³/h.

- Với showroom hoặc khu vực thương mại cần khoảng 500m³/h, có thể tham khảo VAM500GJVE.

3.4. Các kiểu dàn lạnh áp trần có thể kết nối với dàn nóng VRV RXQ12BYM

* Áp trần 4 hướng thổi, có điều khiển VRT - FXUQ-AVEB

Phù hợp không gian không có trần giả nhưng cần phân phối gió theo nhiều hướng.

- Model: FXUQ71AVEB, FXUQ100AVEB.

- Dải công suất: khoảng 27.300BTU đến 38.200BTU.

* Dàn lạnh áp trần, có điều khiển VRT - FXHQ-MAVE / FXHQ-BVM

Kiểu dáng mỏng với luồng gió rộng, phù hợp cửa hàng, hội trường nhỏ hoặc khu vực không thể giấu thiết bị trong trần.

- Model: FXHQ32MAVE, FXHQ63MAVE, FXHQ100MAVE, FXHQ125MAVE, FXHQ140MAVE.

- Dải công suất: khoảng 12.300BTU đến 52.900BTU.

3.5. Các kiểu dàn lạnh treo tường có thể kết nối với dàn nóng VRV RXQ12BYM

* Dàn lạnh treo tường, có điều khiển VRT Smart - FXAQ-BVM

Phù hợp phòng riêng, khu vực cải tạo hoặc vị trí không có điều kiện làm trần giả. Trong hệ 12HP, dàn lạnh treo tường có thể được dùng cho các zone nhỏ trong khi khu vực lớn sử dụng cassette hoặc nối ống gió.

- Model: FXAQ20BVM, FXAQ25BVM, FXAQ32BVM, FXAQ40BVM, FXAQ50BVM, FXAQ63BVM, FXAQ71BVM, FXAQ80BVM, FXAQ100BVM.

- Dải công suất: khoảng 7.500BTU đến 38.200BTU.

3.6. Các kiểu dàn lạnh tủ đứng và phòng sạch có thể kết nối với dàn nóng VRV RXQ12BYM

* Tủ đứng đặt sàn, có điều khiển VRT - FXLQ-MAVE

Phù hợp khu vực không thuận tiện bố trí thiết bị trên trần hoặc trên tường.

- Model: FXLQ20MAVE, FXLQ25MAVE, FXLQ32MAVE, FXLQ40MAVE, FXLQ50MAVE, FXLQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn giấu tường, có điều khiển VRT - FXNQ-MAVE

Thân máy có thể bố trí trong hốc hoặc khu vực kỹ thuật thấp để hạn chế thiết bị lộ ra trong không gian sử dụng.

- Model: FXNQ20MAVE, FXNQ25MAVE, FXNQ32MAVE, FXNQ40MAVE, FXNQ50MAVE, FXNQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn nối ống gió, có điều khiển VRT - FXVQ-NY1

FXVQ phù hợp những khu vực cần công suất và lưu lượng gió lớn hơn. Khi hệ có FXVQ, tỷ lệ kết nối tối đa của dàn nóng đơn RXQ12BYM là 130%, vì vậy tổng cấu hình phải được kiểm tra trước khi lựa chọn.

- Model có thể xem xét trong vùng công suất của hệ 12HP: FXVQ125NY1, FXVQ200NY1, FXVQ250NY1.

- Dải công suất của nhóm trên: khoảng 47.800BTU đến 95.500BTU.

* Điều hòa không khí phòng sạch, có điều khiển VRT - FXBQ-PVE / FXBPQ-PVE

Phù hợp bệnh viện hoặc những khu vực có yêu cầu kiểm soát môi trường sạch.

- Model: FXBQ40PVE, FXBQ50PVE, FXBQ63PVE, FXBPQ63PVE.

3.7. Thiết bị xử lý không khí AHU có thể tích hợp trong giải pháp VRV RXQ12BYM

Với công trình cần xử lý lưu lượng gió lớn, AHU có thể được xem xét trong giải pháp tổng thể cùng VRV. Việc lựa chọn AHU cần tính riêng tải coil, lưu lượng gió, bộ kết nối và phần công suất còn lại cho các dàn lạnh khác, không lựa chọn chỉ theo công suất danh định 12HP của RXQ12BYM.

4. Dàn nóng Daikin VRV 6A RXQ12BYM phù hợp với công trình nào?

RXQ12BYM phù hợp với các công trình có tổng tải lớn hơn nhóm 8HP - 10HP, cần nhiều dàn lạnh hoặc nhiều khu vực hoạt động độc lập nhưng vẫn muốn sử dụng cấu hình dàn nóng đơn.

- Văn phòng và tòa nhà làm việc: phù hợp với mặt bằng có nhiều phòng họp, phòng quản lý, khu làm việc chung và các zone hoạt động vào những thời điểm khác nhau.

- Showroom và không gian thương mại: có thể kết hợp cassette cho khu vực mở, nối ống gió cho khu vực cần thẩm mỹ và thiết bị khí tươi cho những khu vực đông người.

Nếu tổng tải sau tính toán thấp hơn đáng kể so với vùng 12HP, có thể xem xét RXQ10BYM 10HP để tránh đầu tư dư công suất dàn nóng.

- Khách sạn và công trình lưu trú: hệ 12HP tạo thêm dư địa để phục vụ nhiều phòng hơn, đồng thời có thể kết hợp dàn lạnh phòng ngủ, cassette tại sảnh và giải pháp khí tươi ở khu vực chung.

- Trường học, trung tâm đào tạo và cơ sở dịch vụ: phù hợp khi công trình có nhiều phòng hoạt động theo lịch và cần kiểm soát độc lập từng khu vực.

RXQ12BYM không nên được chọn chỉ dựa trên diện tích. Sen Việt sẽ tính tổng tải lạnh, số người, hướng nắng, thiết bị sinh nhiệt, tỷ lệ sử dụng đồng thời và cấu hình dàn lạnh trước khi chốt công suất.

5. Đơn vị tư vấn, thiết kế, thi công lắp đặt Daikin VRV 6A RXQ12BYM chuyên nghiệp, giá tốt

Hệ VRV 12HP thường phục vụ nhiều khu vực hơn nên việc cân đối tổng công suất dàn lạnh, tỷ lệ kết nối và đường ống càng quan trọng. Chọn đúng dàn nóng nhưng phân bổ dàn lạnh không hợp lý vẫn có thể làm tăng chi phí đầu tư hoặc giảm hiệu quả vận hành.

Với hơn 16 năm kinh nghiệm trong lĩnh vực điện lạnh, Sen Việt là Proshop Daikin cung cấp thiết bị chính hãng và triển khai giải pháp điều hòa trung tâm cho nhiều loại công trình.

- Đội ngũ kỹ sư giàu kinh nghiệm: tính tải từng zone, kiểm tra tổng tải đồng thời và lựa chọn đúng mức công suất dàn nóng.

- Tư vấn cấu hình đồng bộ: lựa chọn cassette, giấu trần nối ống gió, treo tường, thiết bị xử lý khí tươi, REFNET và hệ thống điều khiển theo công năng từng khu vực.

- Tiêu chuẩn thi công chặt chẽ: kiểm soát vật tư, đường ống, thử kín, hút chân không, đấu nối và chạy thử trước khi bàn giao.

- Giá thành cạnh tranh: Sen Việt cung cấp thiết bị Daikin chính hãng với chính sách giá phù hợp cho khách hàng công trình, nhà thầu và dự án, đồng thời tối ưu cấu hình để tránh đầu tư dư thiết bị.

- Hệ thống tại 3 miền: Sen Việt có đơn vị phục vụ tại Hà Nội, Đà Nẵng và TP.HCM, hỗ trợ khảo sát và triển khai công trình tại nhiều tỉnh thành.

6. Câu hỏi thường gặp về dàn nóng Daikin VRV 6A RXQ12BYM

6.1. RXQ12BYM 12 ngựa phù hợp với công trình nào?

RXQ12BYM phù hợp văn phòng, khách sạn, showroom hoặc công trình nhiều khu vực khi tổng tải lạnh nằm trong vùng công suất 12HP.

6.2. Một dàn nóng RXQ12BYM có thể dùng cho nhiều phòng không?

Có. RXQ12BYM có thể kết nối nhiều dàn lạnh cho các phòng khác nhau; số lượng thực tế phải dựa trên tải lạnh và tỷ lệ kết nối của hệ.

6.3. RXQ12BYM nên dùng cassette hay dàn lạnh nối ống gió?

Cassette phù hợp không gian mở, còn nối ống gió phù hợp nơi cần thẩm mỹ và chủ động cửa gió. Một hệ RXQ12BYM có thể kết hợp cả hai.

6.4. Hệ VRV RXQ12BYM có cần thêm khí tươi không?

Tùy công trình. Văn phòng, trường học, khách sạn hoặc khu vực đông người thường cần tính thêm VAM, VKM hoặc thiết bị FXMQ xử lý khí ngoài trời.

6.5. Khi nào nên chọn dàn nóng lớn hơn RXQ12BYM?

Khi tải lạnh và tổng cấu hình dàn lạnh vượt vùng phù hợp của 12HP, kỹ sư có thể đánh giá RXQ14BYM 14HP ở cấp công suất kế tiếp.

6.6. Giá hệ VRV RXQ12BYM gồm những hạng mục nào?

Ngoài dàn nóng còn có dàn lạnh, REFNET, điều khiển, đường ống, vật tư và chi phí thi công theo mặt bằng thực tế của công trình.

Sen Việt không chỉ cung cấp riêng dàn nóng RXQ12BYM mà còn hỗ trợ khảo sát, tính tải và lựa chọn toàn bộ cấu hình VRV. Với đội ngũ kỹ sư giàu kinh nghiệm, thiết bị Daikin chính hãng, tiêu chuẩn thi công chặt chẽ và mức giá cạnh tranh, Sen Việt giúp khách hàng lựa chọn đúng công suất, tối ưu chi phí đầu tư và đảm bảo hệ thống vận hành ổn định lâu dài.

NHẬN BÁO GIÁ CHI TIẾT THEO DỰ ÁN

Trên đây, Proshop Daikin Sen Việt đã giới thiệu dàn nóng đơn RXQ12BYM công suất 12HP (12 ngựa). Nếu Quý khách đang tìm hiểu tổng thể các dòng dàn nóng, dàn lạnh, ứng dụng và giải pháp hệ thống, có thể tham khảo danh mục điều hòa trung tâm Daikin VRV để lựa chọn cấu hình phù hợp với nhu cầu công trình.
