Chiller Giải Nhiệt Gió Daikin Tối Ưu Hạ Tầng Và Không Gian Lắp Đặt

Chiller Giải Nhiệt Gió Daikin Linh Hoạt Không Cần Tháp Giải Nhiệt

Trên thị trường hiện nay, Chiller giải nhiệt gió được cung cấp bởi nhiều thương hiệu như Daikin, Carrier, Trane, York, Mitsubishi Electric và một số hãng thiết bị làm lạnh công nghiệp khác. Các sản phẩm đều có nhiệm vụ tạo nước lạnh và thải nhiệt trực tiếp ra không khí, nhưng khác nhau về dải tải lạnh, công nghệ máy nén, khả năng điều chỉnh công suất, chức năng lạnh – nhiệt và hệ thống điều khiển.

Trong đó, Daikin phát triển nhiều dòng Chiller giải nhiệt gió cho các nhu cầu từ điều hòa văn phòng, khách sạn, bệnh viện đến làm lạnh thực phẩm, giải nhiệt khuôn, làm mát dây chuyền sản xuất và cấp lạnh – nóng cho công trình đa chức năng. Cùng tìm hiểu đặc điểm của hệ thống, điểm nổi bật của từng nhóm công nghệ và các model Daikin phù hợp với từng loại công trình.

1. Chiller giải nhiệt gió Daikin là gì?

Chiller giải nhiệt gió (Air cooled chiller) là thiết bị sử dụng chu trình lạnh để hạ nhiệt độ nước, sau đó thải lượng nhiệt thu được trực tiếp ra không khí thông qua dàn ngưng và hệ thống quạt.

Nước lạnh được bơm đến AHU, FCU, ACU hoặc bộ trao đổi nhiệt để làm mát không khí, máy móc và quy trình sản xuất. Sau khi nhận nhiệt tại khu vực sử dụng, nước quay trở lại Chiller để tiếp tục được làm lạnh.

Dựa trên nguyên lý này, Daikin phát triển nhiều dòng Chiller giải nhiệt gió với máy nén xoắn ốc, máy nén trục vít, biến tần, cấu trúc mô-đun và chức năng cấp lạnh – nóng. Thiết bị thường được đặt trên mái, sân kỹ thuật hoặc khu vực ngoài trời, không cần tháp giải nhiệt, bơm nước giải nhiệt và vòng đường ống giải nhiệt riêng.

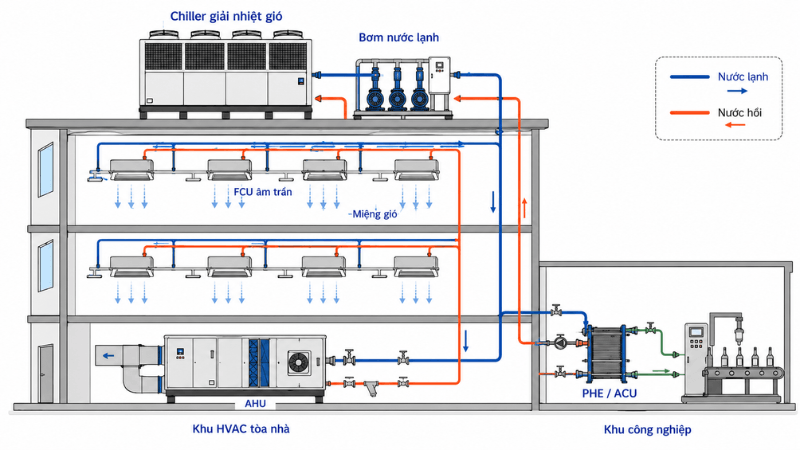

Chiller giải nhiệt gió Daikin tạo nước lạnh và cấp đến AHU, FCU hoặc thiết bị trao đổi nhiệt

2. Cấu tạo Chiller giải nhiệt gió Daikin

Chiller giải nhiệt gió gồm máy nén, dàn bay hơi, dàn ngưng, van tiết lưu, quạt và bộ điều khiển. Tùy dòng Daikin, các thành phần này được thay đổi về công nghệ và cách phối hợp để đáp ứng dải công suất, tải lạnh và chức năng vận hành khác nhau.

- Máy nén: Daikin sử dụng máy nén xoắn ốc hoặc máy nén trục vít. Máy nén xoắn ốc thường được bố trí theo nhiều cụm để chia công suất thành các cấp nhỏ, trong khi máy nén trục vít đáp ứng tải lớn và có thể kết hợp cơ cấu điều chỉnh vô cấp hoặc biến tần.

- Dàn ngưng và quạt: Dàn ngưng thải nhiệt trực tiếp ra không khí, còn quạt duy trì lưu lượng gió qua bề mặt trao đổi nhiệt. Thiết kế dàn, hướng thải gió và cơ chế điều khiển quạt ảnh hưởng đến khả năng vận hành ngoài trời, độ ồn và kích thước lắp đặt.

- Dàn bay hơi: Dàn bay hơi làm lạnh nước trước khi cấp đến hệ thống. Tùy công suất, Daikin sử dụng bộ trao đổi nhiệt dạng tấm hoặc dạng ống chùm để đáp ứng lưu lượng và nhiệt độ nước khác nhau.

- Van tiết lưu: Nhiều dòng sử dụng van tiết lưu điện tử để thay đổi lưu lượng môi chất theo tải và chế độ vận hành, hỗ trợ duy trì nhiệt độ nước ổn định hơn khi nhu cầu thay đổi.

- Bộ điều khiển: Bộ điều khiển phối hợp máy nén, quạt, van và các chức năng bảo vệ. Một số dòng sử dụng MicroTech III, trong khi dòng mô-đun có bộ điều khiển nhóm riêng để quản lý nhiều cụm trong cùng hệ thống.

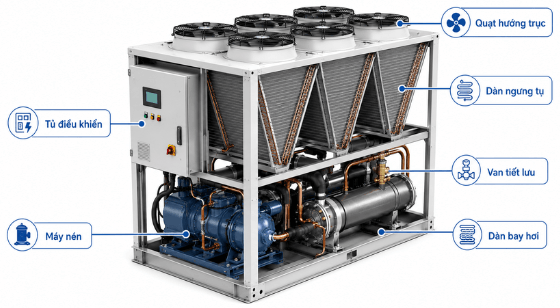

Máy nén, dàn bay hơi, dàn ngưng, quạt và bộ điều khiển tạo thành cụm Chiller giải nhiệt gió Daikin

3. Nguyên lý hoạt động của Chiller giải nhiệt gió Daikin

Chu trình vận hành bắt đầu khi nước sau khi nhận nhiệt tại AHU, FCU hoặc bộ trao đổi nhiệt quay trở lại Chiller.

- Làm lạnh nước tại dàn bay hơi: Môi chất lạnh hấp thụ nhiệt từ nước, giúp nước giảm xuống nhiệt độ yêu cầu.

- Nén môi chất: Máy nén tăng áp suất và nhiệt độ của hơi môi chất rồi đưa môi chất sang dàn ngưng.

- Thải nhiệt ra không khí: Quạt cưỡng bức không khí đi qua dàn ngưng, giúp môi chất giải phóng nhiệt và ngưng tụ thành chất lỏng.

- Giảm áp qua van tiết lưu: Môi chất được giảm áp suất và nhiệt độ trước khi quay trở lại dàn bay hơi.

Cách Chiller phản ứng khi tải giảm phụ thuộc vào từng model. Dòng nhiều máy nén có thể dừng bớt từng cụm, dòng trục vít điều chỉnh năng suất máy nén, dòng inverter thay đổi tốc độ quay, còn hệ thống mô-đun tăng hoặc giảm số cụm đang vận hành.

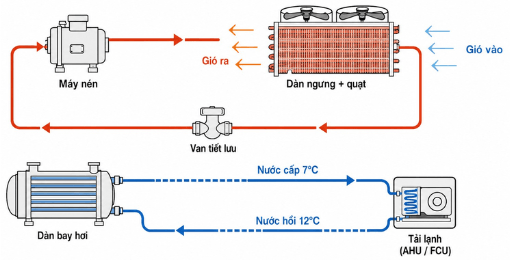

Chu trình bay hơi, nén, ngưng tụ và tiết lưu giúp Chiller giải nhiệt gió Daikin tạo nước lạnh liên tục

4. Điểm mạnh của Chiller giải nhiệt gió Daikin

Nhờ có nhiều dải tải lạnh, công nghệ máy nén và chế độ vận hành, Chiller giải nhiệt gió Daikin có thể phục vụ từ điều hòa văn phòng, khách sạn, bệnh viện đến làm lạnh thực phẩm, giải nhiệt khuôn, làm mát dây chuyền và cấp lạnh – nóng cho công trình đa chức năng. Điểm mạnh của Daikin nằm ở việc từng dòng được phát triển cho một bài toán cụ thể, thay vì sử dụng cùng một cấu hình cho mọi dự án.

4.1. Nhiều phương án điều chỉnh tải theo từng dòng Chiller

Không phải một Chiller Daikin đồng thời sử dụng tất cả các phương thức điều chỉnh công suất. Tùy model, Daikin áp dụng cấu hình phù hợp với tải và quy mô công trình.

- Điều chỉnh theo máy nén và mô-đun: UAL-D sử dụng hai máy nén xoắn ốc trên mỗi mô-đun và có thể ghép tối đa 16 mô-đun. Hệ thống tăng hoặc giảm số máy nén, số mô-đun đang chạy theo tải, phù hợp công trình mở rộng theo từng giai đoạn.

- Điều chỉnh vô cấp bằng máy nén trục vít: UAY-SQ3 sử dụng hai máy nén trục vít đơn và điều chỉnh công suất trong dải 12,5–100%, phù hợp khi tải lạnh và tải nhiệt biến động.

- Điều chỉnh tốc độ bằng biến tần: EWAD-TZ B và UAA-SV3 thay đổi tốc độ máy nén theo nhu cầu tải, phù hợp hệ thống công suất lớn có nhiều thời gian chạy ở tải một phần.

- Điều chỉnh trên dòng trục vít tiêu chuẩn: Chiller Daikin UAA/UAY-ST3 và UAA/UAY-ST3-FAAE sử dụng cơ cấu điều chỉnh năng suất phù hợp với tải lạnh lớn và lịch vận hành dài.

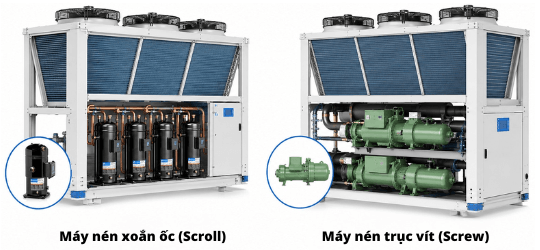

Chiller giải nhiệt gió Daikin dùng máy nén xoắn ốc hoặc trục vít cho các đặc điểm tải khác nhau

4.2. Đa dạng dải tải lạnh và cấu hình hệ thống

Dải Chiller giải nhiệt gió Daikin trải từ các hệ thống mô-đun tải vừa đến Chiller trục vít công suất lớn. UAL-D có dải tải lạnh 19–614 RT theo số mô-đun; EWAT-B đạt 23–199 RT; UAY-SQ3 đạt 90–245 RT và có thể cấp lạnh – nóng đồng thời; UAA/UAY-ST3 đạt 100–456 RT; còn EWAD-TZ B mở rộng đến 1.450 RT.

Nhờ đó, Quý khách có thể lựa chọn theo quy mô hiện tại, mức tải thấp nhất, số giờ vận hành và kế hoạch mở rộng thay vì phải ép công trình vào một cấu hình cố định.

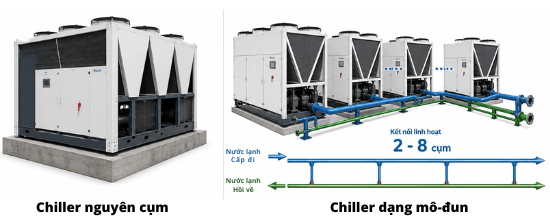

Chiller giải nhiệt gió Daikin có thể được bố trí theo dạng nguyên cụm hoặc ghép nhiều mô-đun theo tải dự án

4.3. Hiệu quả năng lượng gắn với đúng công nghệ

Hiệu quả năng lượng của Chiller Daikin được tạo ra từ nhiều giải pháp khác nhau tùy model: chia nhỏ tải bằng nhiều máy nén và mô-đun, điều chỉnh vô cấp máy nén trục vít, sử dụng biến tần, van tiết lưu điện tử, điều khiển quạt và tận dụng nhiệt ngưng tụ.

UAY-SQ3 tận dụng nhiệt từ quá trình làm lạnh để cấp cho vòng nước nóng khi hai tải xuất hiện đồng thời; UAL-D chỉ đưa số mô-đun cần thiết vào vận hành; Chiller Daikin EWAD-TZ B kết hợp biến tần và VVR để xử lý đồng thời mức tải lạnh và tỷ số nén; còn UAA-SV3 sử dụng máy nén trục vít đơn biến tần để điều chỉnh sâu theo tải.

Vì vậy, hiệu quả cần được đánh giá theo lịch vận hành thực tế chứ không thể áp một tuyên bố chung cho toàn bộ dải sản phẩm.

4.4. Có dòng làm lạnh, bơm nhiệt và cấp lạnh – nóng đồng thời

Daikin có dòng chỉ làm lạnh, phiên bản Heat Pump và dòng đa chức năng tùy series. Công trình chỉ cần nước lạnh không phải đầu tư thêm chức năng nhiệt, trong khi khách sạn, bệnh viện, resort hoặc nhà máy có nhu cầu nhiệt có thể chọn cấu hình phù hợp ngay từ đầu.

Chiller UAY-SQ3 sử dụng hệ thống 4 ống để cấp nước lạnh và nước nóng đồng thời, đồng thời tận dụng nhiệt ngưng tụ khi hai tải xuất hiện cùng lúc. Các dòng UAY khác có thể làm lạnh hoặc cấp nóng theo chế độ, nhưng không nên mặc định mọi model đều có khả năng cấp hai nguồn nước đồng thời.

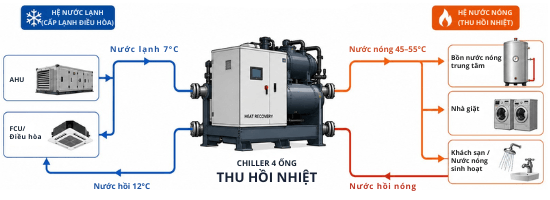

Chiller Daikin UAY-SQ3 tận dụng nhiệt ngưng tụ cấp lạnh và nóng đồng thời qua hệ thống 4 ống

4.5. Điều khiển tập trung và giám sát vận hành

Trên các dòng Chiller trục vít và một số dòng Daikin Chiller giải nhiệt gió, bộ điều khiển MicroTech III quản lý nhiệt độ nước, máy nén, quạt, van tiết lưu, cảnh báo và các cấp bảo vệ. Tùy model, hệ thống có thể hỗ trợ Modbus, LonWorks, BACnet, phối hợp Master/Slave, kết nối Daikin on Site hoặc Intelligent Chiller Manager.

Riêng Chiller giải nhiệt gió UAL-D sử dụng điều khiển nhóm cho hệ thống mô-đun, quản lý một mô-đun chính và tối đa 15 mô-đun phụ. Bộ điều khiển luân phiên thiết bị, hẹn giờ, lưu lỗi và điều phối số mô-đun đang vận hành theo tải.

4.6. Thiết kế gọn, không cần tháp giải nhiệt

Do thải nhiệt trực tiếp ra không khí, Chiller giải nhiệt gió Daikin không cần tháp giải nhiệt, bơm giải nhiệt, đường ống giải nhiệt và nguồn nước bù cho tháp. Hệ thống vì vậy gọn hơn, thuận lợi lắp trên mái hoặc ngoài nhà, đặc biệt phù hợp với công trình cải tạo, nơi thiếu nước hoặc khó bổ sung phòng máy.

Với dòng mô-đun như UAL-D, từng cụm có thể được vận chuyển và nâng riêng, sau đó ghép theo tải của dự án. Cấu trúc này thuận lợi khi tuyến vận chuyển hạn chế hoặc công suất được đầu tư theo từng giai đoạn.

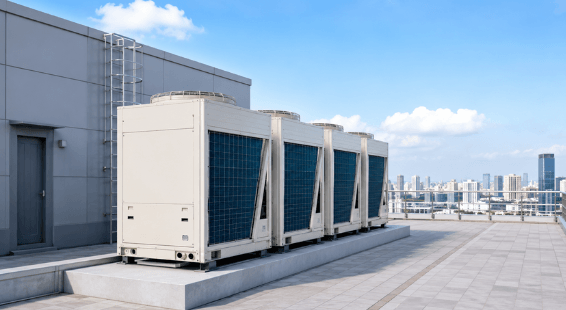

Chiller giải nhiệt gió Daikin có thể lắp ngoài trời mà không cần tháp và vòng nước giải nhiệt riêng

5. Các dòng Chiller giải nhiệt gió Daikin theo công trình

Bảng dưới đây giúp người mua khoanh vùng model theo tải lạnh, cấu hình và nhu cầu vận hành. Một model có thể phù hợp với nhiều loại công trình, trong khi cùng một công trình vẫn có thể cần so sánh nhiều model trước khi chốt phương án.

Ví dụ, một khách sạn có tải lạnh thay đổi theo tỷ lệ lấp đầy có thể dùng Chiller EWAT-B hoặc UAL-D nếu ưu tiên chia tải; nhưng nếu đồng thời cần nước nóng, UAY-SQ3 sẽ là nhóm cần được xem xét trước. Với nhà máy tải lớn, UAA/UAY-ST3, UAA/UAY-ST3-FAAE, UAA-SV3 hoặc EWAD-TZ B sẽ được so sánh theo tải nền, số giờ vận hành và mức tải thấp nhất.

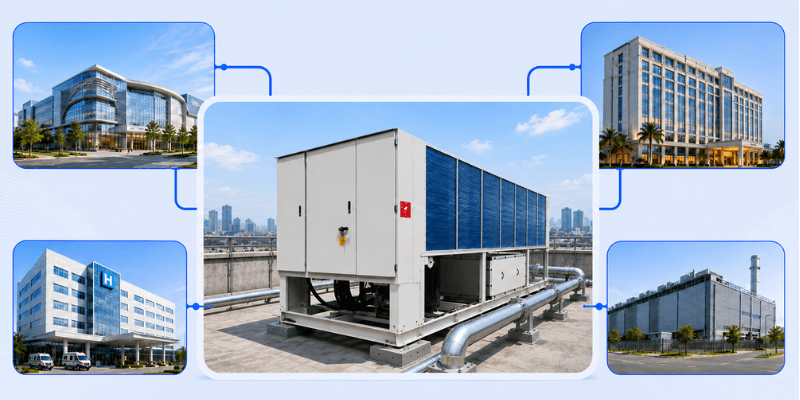

Các dòng Chiller giải nhiệt gió Daikin đáp ứng nhu cầu của văn phòng, khách sạn, bệnh viện và nhà máy

6. Khi nào nên ưu tiên Chiller giải nhiệt gió Daikin?

- Không thuận lợi bố trí tháp giải nhiệt: Phù hợp công trình không đủ diện tích, kết cấu hoặc phòng máy cho vòng nước giải nhiệt.

- Nguồn nước hạn chế: Không cần nước bù thường xuyên cho tháp và giảm công việc kiểm soát chất lượng nước giải nhiệt.

- Công trình cải tạo: Giảm số lượng bơm, đường ống và thiết bị phụ trợ phải bổ sung vào hệ thống hiện hữu.

- Có khu vực ngoài trời thông thoáng: Mái, sân kỹ thuật hoặc khu vực cạnh nhà máy có thể được tận dụng để đặt thiết bị.

- Tải lạnh thay đổi hoặc cần mở rộng: Có thể lựa chọn dòng nhiều máy nén, biến tần hoặc hệ thống mô-đun để điều chỉnh theo từng giai đoạn.

- Cần điều hòa trung tâm hoặc làm mát công nghiệp: Nguồn nước lạnh có thể cấp đến AHU, FCU, bộ trao đổi nhiệt, dây chuyền, khuôn, máy móc và các ứng dụng thực phẩm, y tế hoặc dược phẩm.

- Cần kết hợp cấp nhiệt: Dòng bơm nhiệt hoặc cấu hình 4 ống phù hợp có thể đáp ứng thêm nhu cầu nước nóng và tái nhiệt.

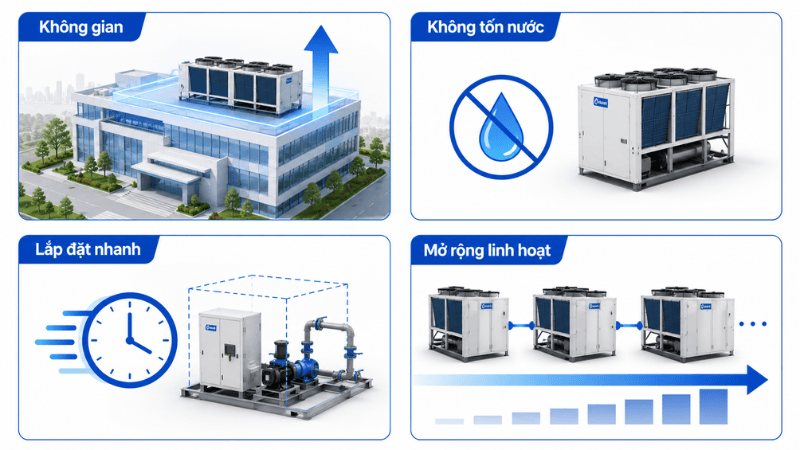

Chiller giải nhiệt gió Daikin phù hợp với công trình thiếu nước, khó bố trí tháp hoặc cần mở rộng theo giai đoạn

Với công trình có tải nền lớn và vận hành liên tục, có thể tham khảo thêm Chiller giải nhiệt nước Daikin để đối chiếu phương án lắp đặt.

7. Các lưu ý trước khi lựa chọn Chiller giải nhiệt gió Daikin

Chiller giải nhiệt gió có hạ tầng gọn hơn nhưng hiệu quả vẫn phụ thuộc vào tải, vị trí ngoài trời và điều kiện môi trường. Trước khi chọn model, cần lưu ý các yếu tố sau:

- Công suất và mục đích sử dụng: Xác định tải lạnh, số giờ vận hành, điều hòa không khí hay làm mát công nghiệp.

- Nhiệt độ nước và chức năng: Làm rõ chỉ cần nước lạnh, bơm nhiệt hay cấp lạnh – nóng đồng thời.

- Vị trí lắp đặt: Bảo đảm khoảng hút – thải gió, tải trọng nền, lối nâng hạ và không gian bảo trì.

- Nhiệt độ, tiếng ồn và môi trường: Khi thời tiết quá nóng hoặc máy bị hồi gió nóng, hiệu suất và công suất thực tế có thể giảm. Bụi, muối và hóa chất cũng ảnh hưởng đến dàn ngưng, trong khi khu vực nhạy cảm cần xem thêm cấu hình giảm ồn.

- Dự phòng và mở rộng: Xác định một máy, nhiều máy hay hệ mô-đun theo mức dự phòng và kế hoạch tăng tải.

Để lựa chọn sơ bộ, khách hàng chỉ cần cung cấp công suất lạnh dự kiến hoặc diện tích công trình, mục đích điều hòa hay làm mát sản xuất, số giờ vận hành và vị trí đặt máy; các thông số còn lại sẽ được Sen Việt tính toán trong bước tư vấn.

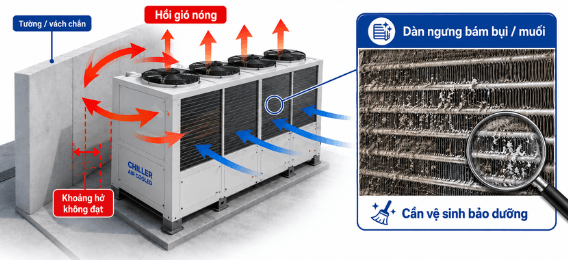

Hồi gió nóng và dàn ngưng bám bẩn giảm khả năng giải nhiệt gió của Chiller Daikin

8. Câu hỏi thường gặp về Chiller giải nhiệt gió Daikin

Chiller giải nhiệt gió Daikin có cần tháp giải nhiệt không?

Không. Thiết bị sử dụng dàn ngưng và quạt để thải nhiệt trực tiếp ra không khí nên không cần tháp giải nhiệt, bơm nước giải nhiệt và vòng đường ống giải nhiệt riêng.

Chiller giải nhiệt gió Daikin nên đặt ở đâu?

Thiết bị thường được đặt trên mái, sân kỹ thuật hoặc khu vực ngoài trời cạnh công trình. Vị trí lắp phải đủ khoảng hút gió, thải khí nóng và không gian vệ sinh, bảo trì.

Dòng Chiller Daikin nào phù hợp khi tải lạnh thay đổi?

UAL-D và EWAT-B phù hợp khi cần chia tải bằng nhiều máy nén hoặc nhiều mô-đun. Với tải lớn và nhiều giờ chạy tải một phần, có thể xem xét Chiller Daikin UAA-SV3 hoặc EWAD-TZ B sử dụng máy nén trục vít biến tần.

Dòng Chiller gió Daikin nào có thể cấp nhiệt?

UAY-SQ3 là dòng 4 ống có thể cấp nước lạnh và nước nóng đồng thời. Ngoài ra, một số dòng UAY và phiên bản Heat Pump có thể đáp ứng chế độ làm lạnh hoặc cấp nóng tùy cấu hình.

Nhà máy nên chọn Chiller gió hay Chiller nước?

Chiller gió phù hợp khi nhà máy hạn chế nguồn nước, khó bố trí tháp hoặc muốn giảm hạ tầng phụ trợ. Với tải nền rất lớn và vận hành liên tục, nên so sánh thêm phương án Chiller nước.

Giá Chiller giải nhiệt gió Daikin phụ thuộc vào đâu?

Giá phụ thuộc vào model, tải lạnh, loại máy nén, chức năng làm lạnh hoặc cấp nhiệt, tùy chọn giảm ồn, bảo vệ dàn ngưng, điều khiển và phạm vi thi công hệ thống. Liên hệ Sen Việt để nhận được báo giá mới nhất cho các dòng Chiller giải nhiệt.

Chiller giải nhiệt gió Daikin được bảo hành bao lâu?

Chiller giải nhiệt gió Daikin được bảo hành thiết bị 12 tháng. Thời điểm tính bảo hành, phạm vi linh kiện và điều kiện áp dụng sẽ được ghi cụ thể trong hồ sơ cung cấp thiết bị và hợp đồng của từng dự án.

Đơn vị nào cung cấp Chiller giải nhiệt gió Daikin?

Proshop Daikin Sen Việt là đơn vị cung cấp Chiller Daikin chính hãng, đồng hành cùng chủ đầu tư từ khâu khảo sát, thiết kế đến thi công trọn gói hệ thống bao gồm Chiller, bơm, đường ống, AHU/FCU và điều khiển dàn lạnh.

Với chi nhánh tại Hà Nội, Đà Nẵng và TP.HCM, Sen Việt sẵn sàng hỗ trợ khảo sát trực tiếp công trình trên toàn quốc. Quý khách chỉ cần chia sẻ một vài thông tin cơ bản như mục đích sử dụng, diện tích hoặc vị trí dự kiến đặt máy - mọi khâu tính toán chuyên sâu còn lại sẽ do đội ngũ kỹ sư Sen Việt đảm nhận.
