Điều Hòa Trung Tâm Daikin VRV 6A RXQ20BYM 20HP 1 Chiều Inverter

Dàn Nóng Máy Lạnh Điều Hòa Trung Tâm Daikin VRV 6A RXQ20BYM 20HP 1 Chiều

RXQ20BYM 20HP là dàn nóng đơn 1 chiều thuộc hệ điều hòa trung tâm Daikin VRV 6A, công suất làm lạnh 20HP (20 ngựa) ~ 56,0kW ~ 191.000BTU/h, cho phép kết nối tối đa 32 (50) dàn lạnh tùy điều kiện cấu hình. Đây là mức công suất lớn trong dãy dàn nóng đơn VRV 6A, phù hợp với công trình có nhiều khu vực điều hòa, tổng tải cao nhưng vẫn muốn sử dụng một dàn nóng duy nhất thay vì chuyển ngay sang tổ hợp nhiều module.

RXQ20BYM được trang bị máy nén hiệu suất cao, điều khiển VRT Smart II, hộp linh kiện điện kín IP55, phạm vi vận hành làm lạnh đến 52°C và khả năng bố trí đường ống dài. Hệ thống có thể kết hợp nhiều kiểu dàn lạnh cho từng không gian, đồng thời phối hợp thêm thiết bị xử lý không khí và thông gió khi công trình có yêu cầu cấp khí tươi.

Dàn nóng Daikin VRV RXQ20BYM được Sen Việt cung cấp tại Hà Nội, Đà Nẵng và TP.HCM. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát, tính tải và tư vấn giải pháp liên hệ kỹ thuật 0922.322.699. Kỹ sư Sen Việt hỗ trợ khảo sát thực tế và lên cấu hình phù hợp trước khi chốt thiết bị.

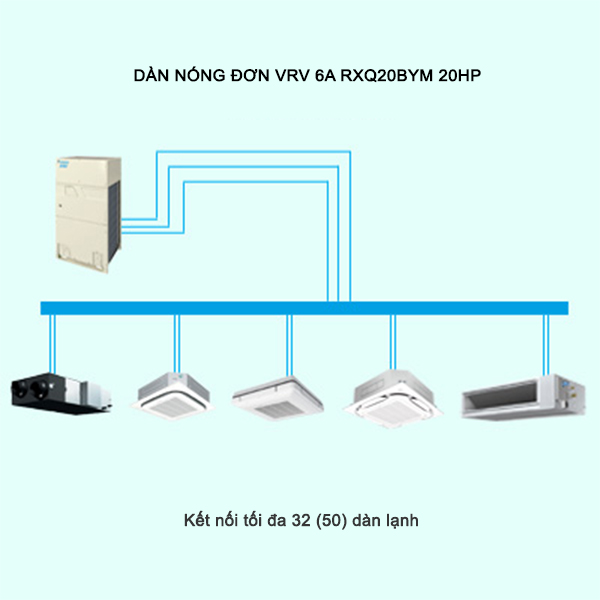

Dàn nóng máy lạnh Daikin VRV 6A RXQ20BYM 20HP, kết nối tối đa 32 (50) dàn lạnh tùy cấu hình



1. Thông số kỹ thuật dàn nóng điều hòa trung tâm Daikin VRV 6A RXQ20BYM

Thông số	RXQ20BYM
Loại dàn nóng	Dàn nóng đơn, 1 chiều Inverter
Nguồn điện	3 pha, 4 dây, 380-415V / 380V, 50/60Hz
Công suất làm lạnh	20HP ~ 56,0kW ~ 191.000BTU/h
Chỉ số công suất dàn nóng	500
Điện năng tiêu thụ làm lạnh	15,9kW
Điều khiển công suất	9-100%
EER (TCVN 13256:2021)	4,80
Màu sắc	Trắng ngà
Máy nén	Xoắn ốc dạng kín
Công suất động cơ máy nén	8,3kW
Lưu lượng gió	306m³/phút
Kích thước (C x R x S)	1.660 x 1.240 x 765mm
Khối lượng	293kg
Độ ồn	65dB(A)
Phạm vi vận hành làm lạnh	10-52°CDB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	11,7kg
Đường ống lỏng / hơi	Ø12,7mm / Ø28,6mm (hàn)
Số dàn lạnh kết nối tối đa	32 (50) dàn tùy điều kiện kết nối

2. Đặc điểm nổi bật dàn nóng máy lạnh trung tâm Daikin VRV 6A RXQ20BYM

Dàn nóng điều hòa trung tâm VRV 6A được cải tiến đồng thời về hiệu suất, độ tin cậy và khả năng bố trí hệ thống. Với công suất 20HP, RXQ20BYM tạo thêm dư địa cho công trình cần nhiều dàn lạnh hoặc nhiều zone tải lớn nhưng vẫn muốn giữ cấu hình dàn nóng đơn.

RXQ20BYM không nên được lựa chọn chỉ dựa trên diện tích. Với một hệ 20HP, tổng tải lạnh, loại dàn lạnh, tỷ lệ sử dụng đồng thời, nhu cầu khí tươi và giới hạn đường ống đều cần được tính cùng nhau trước khi chốt cấu hình.

2.1. Dàn nóng Daikin VRV RXQ20BYM thiết kế mới, thuận tiện vận chuyển và bố trí

RXQ20BYM có kích thước 1.660 x 1.240 x 765mm và khối lượng 293kg. Dù đạt công suất 20HP, model vẫn sử dụng cấu trúc một dàn nóng đơn, giúp giảm số lượng module cần bố trí tại sân thượng hoặc khu vực kỹ thuật.

Dễ dàng vận chuyển:

- Việc sử dụng một module giúp đơn giản hóa quá trình tập kết thiết bị, bố trí khoảng bảo trì và tổ chức mặt bằng khu dàn nóng so với phương án phải ghép nhiều máy nhỏ để đạt cùng công suất.

- Với công trình tầng cao hoặc cải tạo, kỹ sư cần kiểm tra trước lối vận chuyển, kích thước cửa kỹ thuật, tải trọng sàn và phương án nâng hạ thiết bị.

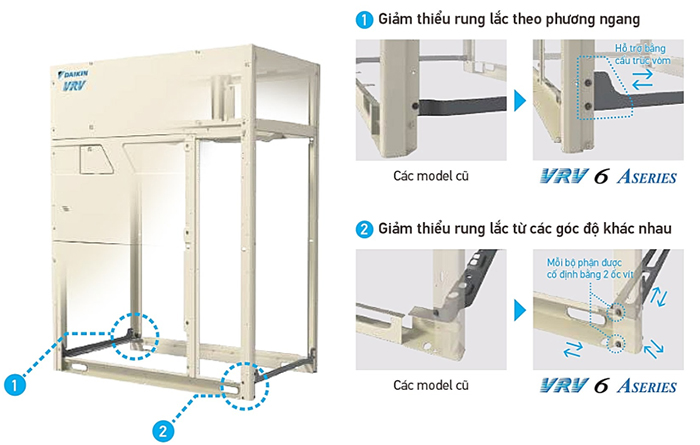

Cấu trúc khung được gia cường:

- Khung VRV 6A được tăng độ cứng để hạn chế rung lắc theo nhiều hướng và giảm nguy cơ dàn nóng bị nghiêng hoặc ngã khi chịu tác động từ gió và rung động tại vị trí lắp đặt.

Cấu trúc khung dàn nóng RXQ20BYM được gia cường để tăng độ ổn định khi lắp đặt

2.2. Dàn nóng RXQ20BYM tiết kiệm năng lượng

Chỉ số hiệu suất năng lượng EER cao:

- RXQ20BYM đạt EER 4,80 theo TCVN 13256:2021. VRV 6A được tối ưu để cải thiện hiệu quả sử dụng năng lượng trong điều kiện vận hành thực tế, đặc biệt khi hệ thống chạy non tải.

Công nghệ phần cứng máy nén hiệu suất cao:

- Hình dạng cổng xả môi chất lạnh được cải tiến để hạn chế sự gia tăng áp suất gần cửa xả sau khi nén, từ đó giảm tổn thất nén.

- Động cơ tập trung hiệu suất cao giúp giảm chu vi cuộn dây, tăng độ dày và giảm điện trở cuộn dây. Cơ chế kiểm soát áp suất ngược và dầu cũng được tối ưu để hạn chế rò rỉ khí và tổn thất cơ học.

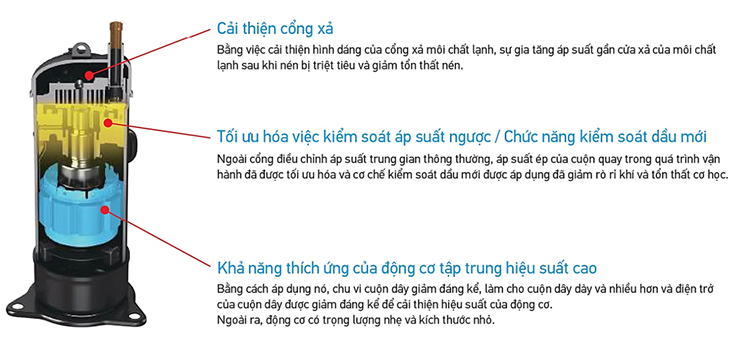

Công nghệ máy nén hiệu suất cao trên dàn nóng RXQ20BYM

Công nghệ phần mềm - Điều khiển VRT Smart II:

- Hệ thống xác định nhu cầu công suất của các dàn lạnh theo nhiệt độ phòng và nhiệt độ cài đặt. Dàn nóng sau đó điều chỉnh nhiệt độ môi chất, tốc độ máy nén và lưu lượng gió theo tải thực tế.

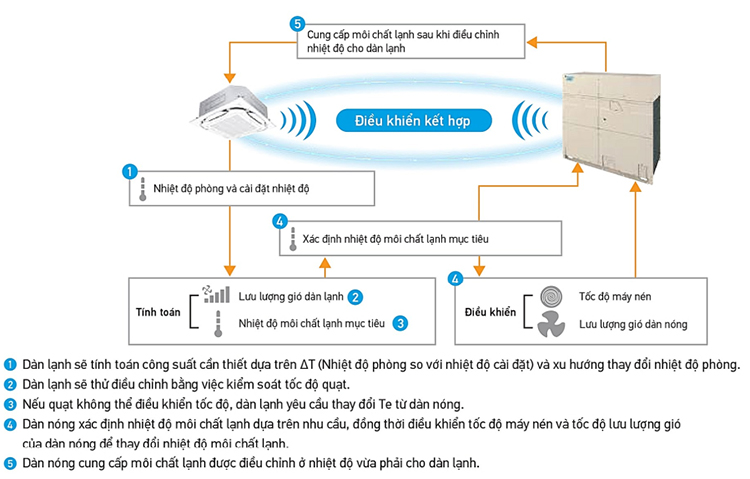

Điều khiển VRT Smart II tối ưu lượng môi chất cấp cho các dàn lạnh cần thiết

- Với một hệ 20HP phục vụ nhiều khu vực, không phải tất cả dàn lạnh đều hoạt động ở tải cao cùng thời điểm. VRT Smart II giúp hệ thống thay đổi công suất và nhiệt độ bay hơi theo nhu cầu thực tế, hạn chế làm lạnh quá mức khi tải giảm.

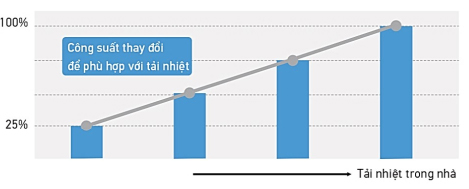

Công suất yêu cầu RXQ20BYM thay đổi theo tải lạnh trong nhà

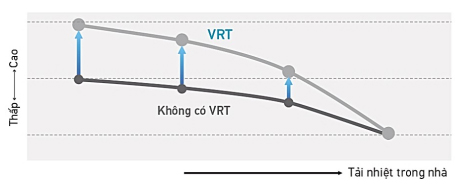

Nhiệt độ bay hơi của môi chất được tự động điều chỉnh theo tải nhiệt

Điều chỉnh theo tải giúp RXQ20BYM hạn chế làm lạnh quá mức và tổn thất nhiệt

2.3. Độ bền bỉ và tin cậy trong nhiều điều kiện thời tiết

VRV 6A được tăng cường khả năng bảo vệ linh kiện và mở rộng phạm vi vận hành ngoài trời, phù hợp với những hệ công suất lớn phải hoạt động dài giờ trên mái hoặc tại khu kỹ thuật ngoài trời.

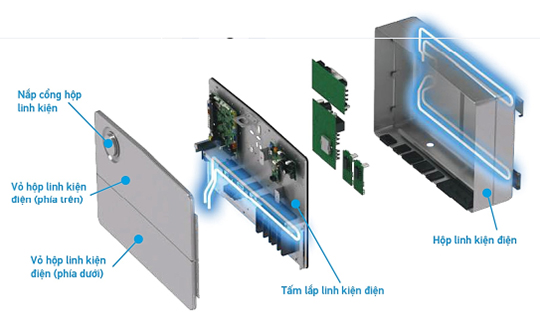

Hộp linh kiện điện kín đạt chuẩn IP55:

- Hộp linh kiện điện được làm kín để hạn chế bụi, cát, nước và côn trùng xâm nhập gây ảnh hưởng đến bo mạch và các linh kiện bên trong.

- IP55 là cấp bảo vệ của riêng hộp linh kiện điện, không phải cấp IP55 của toàn bộ dàn nóng.

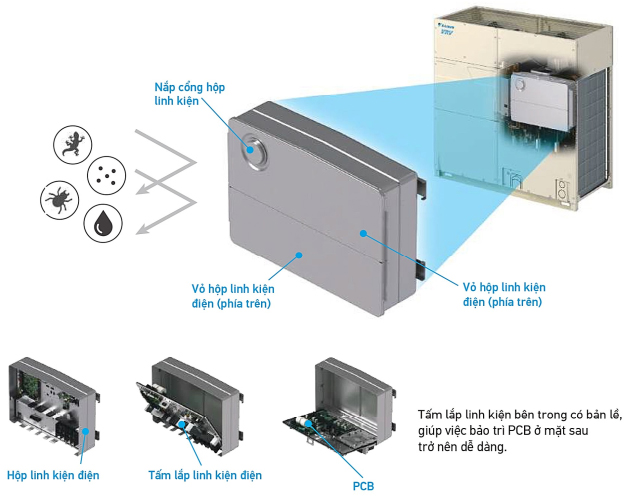

Hộp linh kiện điện kín IP55 giúp bảo vệ linh kiện quan trọng bên trong RXQ20BYM

RXQ20BYM hoạt động được ở nhiệt độ ngoài trời cao:

- Ba mạch làm mát bằng môi chất lạnh hỗ trợ hạn chế nhiệt độ tăng cao tại PCB được đặt trong hộp linh kiện điện kín, giúp dàn nóng duy trì hoạt động ổn định hơn khi nhiệt độ môi trường tăng.

Dàn nóng RXQ20BYM hoạt động được ngay cả khi nhiệt độ ngoài trời cao

- Phạm vi vận hành làm lạnh của RXQ20BYM đạt từ 10 đến 52°CDB, trong khi VRV A trước đây đạt tối đa 49°C. Khoảng vận hành rộng giúp dàn nóng thích ứng tốt hơn với vị trí đặt máy trên mái hoặc nơi chịu nhiệt cao vào mùa hè.

- Áp suất tĩnh ngoài của VRV 6A đạt đến 78,4Pa, hỗ trợ bố trí dàn nóng phía sau louver hoặc lam chắn tại khu kỹ thuật khi phương án thoát gió được tính đúng để hạn chế khí nóng quay trở lại cửa hút.

2.4. Dàn nóng VRV 6A RXQ20BYM tiện nghi

Chức năng vận hành dự phòng của hệ VRV 6A:

- RXQ20BYM là dàn nóng đơn 20HP, vì vậy khi sử dụng độc lập sẽ không có dàn nóng thứ hai để thực hiện chức năng dự phòng. Tính năng này chỉ phát huy khi RXQ20B được sử dụng như một module trong tổ hợp từ 2 dàn nóng trở lên. Nếu một module trong tổ hợp gặp sự cố, các dàn nóng còn lại có thể tiếp tục vận hành khẩn cấp.

- Tổ hợp 2 dàn nóng có sử dụng RXQ20B: RXQ12B + RXQ20B (32HP); RXQ18B + RXQ20B (38HP); RXQ20B × 2 (40HP); RXQ20B + RXQ26B (46HP).

- Tổ hợp 3 dàn nóng có sử dụng RXQ20B: RXQ18B × 2 + RXQ20B (56HP); RXQ18B + RXQ20B × 2 (58HP); RXQ20B × 3 (60HP); RXQ20B × 2 + RXQ22B (62HP); RXQ20B × 2 + RXQ24B (64HP); RXQ20B × 2 + RXQ26B (66HP); RXQ20B + RXQ22B + RXQ26B (68HP); RXQ20B + RXQ24B + RXQ26B (70HP); RXQ20B + RXQ26B × 2 (72HP).

Như vậy, RXQ20BYM vừa có thể sử dụng độc lập cho hệ 20HP, vừa có vai trò như một module trong nhiều tổ hợp VRV công suất lớn.

Chức năng hoạt động yên tĩnh vào ban đêm:

- Chế độ yên tĩnh ban đêm giảm công suất hoạt động trong khoảng thời gian cài đặt nhằm hạn chế tiếng ồn tại khu vực xung quanh. Có 3 mức lựa chọn tùy yêu cầu công trình.

- RXQ20BYM thuộc nhóm dàn nóng 14-26HP, mức tiếng ồn trong chế độ yên tĩnh có thể giảm xuống dưới khoảng 44dB(A) trong điều kiện vận hành tương ứng.

2.5. Thiết kế linh hoạt

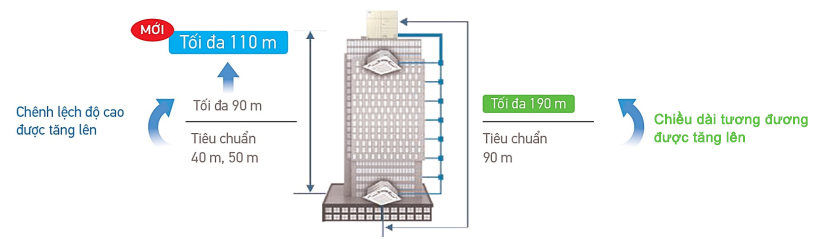

Tăng đồng thời chênh lệch độ cao và chiều dài đường ống tương đương:

- VRV 6A hỗ trợ chênh lệch độ cao tối đa đến 110m và chiều dài đường ống tương đương tối đa 190m trong điều kiện thiết kế phù hợp, thuận lợi cho các tòa nhà nhiều tầng hoặc công trình cần tập trung dàn nóng tại khu kỹ thuật.

VRV 6A mở rộng chênh cao và chiều dài đường ống cho công trình nhiều tầng

- Khi chênh cao vượt 50m với dàn nóng phía trên hoặc 40m với dàn nóng phía dưới, kích thước đường ống lỏng chính cần được tăng theo điều kiện thiết kế.

- Nếu dàn nóng phía trên dàn lạnh và chênh cao vượt 90m, phạm vi nhiệt độ vận hành tối đa là 49°C; chỉ số công suất kết nối tối thiểu của dàn lạnh phải từ 62,5 trở lên.

- Khi chiều dài đường ống tương đương từ dàn nóng đến dàn lạnh đạt 90m trở lên, kích thước đường ống lỏng và hơi của tuyến chính cần được điều chỉnh.

Hỗ trợ phân nhánh phía cuối với REFNET header:

- Có thể tiếp tục phân nhánh bằng REFNET joint phía sau REFNET header trong phạm vi cấu hình cho phép, giúp bố trí dàn lạnh linh hoạt hơn theo từng tầng hoặc từng khu vực.

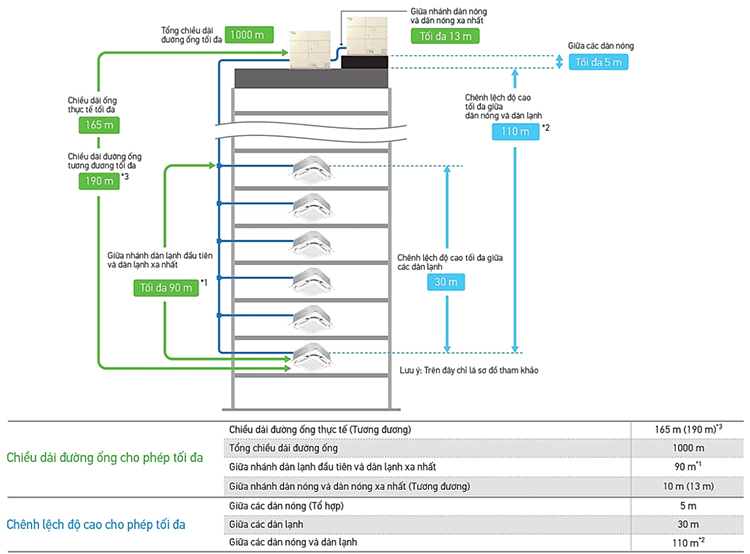

Giới hạn đường ống dài:

- Chiều dài đường ống thực tế tối đa có thể đạt 165m, chiều dài tương đương 190m và tổng chiều dài đường ống toàn hệ lên đến 1.000m.

Đường ống dài giúp tăng tính linh hoạt khi bố trí hệ RXQ20BYM trong công trình

Tỷ lệ kết nối dàn lạnh từ 50% đến tối đa 200%:

- RXQ20BYM có chỉ số công suất dàn nóng 500 và thuộc nhóm dàn nóng đơn 8-20HP. Tỷ lệ kết nối thực tế phụ thuộc vào loại dàn lạnh sử dụng trong hệ.

Điều kiện kết nối công suất của các dàn lạnh VRV:

- Khi chỉ sử dụng các dòng FXSQ, FXDBQ, FXAQ, FXD(S)Q, FXMQ-PA và FXB(P)Q, tỷ lệ kết nối có thể đạt tối đa 200%.

- Khi hệ có ít nhất một dàn lạnh thuộc nhóm FXF(T)(R)Q25A hoặc FXVQ, tỷ lệ kết nối tối đa là 130%.

- Khi hệ có FXFSQ25/50C, tỷ lệ kết nối tối đa là 105%.

- Vì vậy, thông số 32 (50) dàn lạnh không có nghĩa mọi cấu hình RXQ20BYM đều có thể đấu 50 máy. Số lượng thực tế phải được kiểm tra cùng tổng chỉ số công suất và loại dàn lạnh trước khi chốt thiết kế.

2.6. Lắp đặt dễ dàng

Chức năng nạp môi chất lạnh tự động:

- Hệ thống hỗ trợ kiểm soát lượng môi chất phù hợp, hạn chế tình trạng thiếu hoặc thừa môi chất làm ảnh hưởng đến công suất và hiệu quả vận hành.

- Quy trình tự động được tối ưu giúp giảm khoảng 22% thời gian trung bình và giảm bớt các bước thao tác tại công trình.

Thuận tiện khi chạy thử và bảo trì:

- Cửa sổ bảo trì linh kiện điện được bố trí trên mặt trước. Kỹ thuật viên có thể quan sát LED 7 đoạn của PCB chính, theo dõi chạy thử và kiểm tra mã lỗi mà không phải tháo toàn bộ mặt nạ.

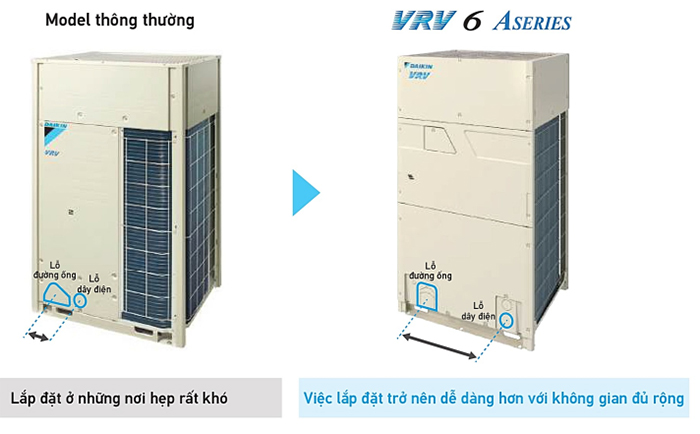

Cải thiện khả năng lắp đặt đường ống môi chất lạnh:

- Lỗ đi đường ống và dây điện được bố trí sang hai phía, tạo thêm không gian thao tác khi thi công và đấu nối tại công trình.

RXQ20BYM được cải thiện không gian thao tác khi lắp đặt đường ống và dây điện

3. Các kiểu dàn lạnh kết nối với dàn nóng trung tâm Daikin VRV 6A RXQ20BYM

RXQ20BYM có thể kết hợp với nhiều kiểu dàn lạnh điều hòa trung tâm Daikin VRV. Với công suất 20HP, hệ có dư địa lớn để chia nhiều zone và kết hợp dàn lạnh có công suất khác nhau, nhưng mỗi model vẫn cần được chọn theo tải của từng khu vực.

Nếu trong cùng một hệ có cả dàn lạnh hỗ trợ VRT Smart và dàn lạnh chỉ hỗ trợ VRT, hệ thống sẽ vận hành theo điều khiển VRT.

3.1. Các kiểu dàn lạnh Cassette âm trần có thể kết nối với dàn nóng VRV RXQ20BYM

* Cassette Round Flow có cảm biến và Streamer, có điều khiển VRT Smart - FXFTQ-AVM

Luồng gió 360° kết hợp cảm biến và Streamer phù hợp văn phòng mở, phòng họp, showroom hoặc sảnh cần phân phối gió rộng và nâng cao tiện nghi.

- Model: FXFTQ25AVM, FXFTQ32AVM, FXFTQ40AVM, FXFTQ50AVM, FXFTQ63AVM, FXFTQ71AVM, FXFTQ80AVM, FXFTQ100AVM, FXFTQ125AVM 48000BTU, FXFTQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có cảm biến, có điều khiển VRT Smart - FXFSQ-CVM

Phù hợp khu vực cần luồng gió 360° và cảm biến để hỗ trợ kiểm soát tiện nghi nhưng không yêu cầu Streamer.

- Model: FXFSQ25CVM, FXFSQ32CVM, FXFSQ40CVM, FXFSQ50CVM, FXFSQ63CVM, FXFSQ71CVM, FXFSQ80CVM, FXFSQ100CVM, FXFSQ125CVM, FXFSQ140CVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có Streamer, có điều khiển VRT Smart - FXFRQ-AVM

Thiết kế thổi tròn 360° giúp phân phối không khí đến nhiều hướng trong phòng, kết hợp Streamer hỗ trợ làm sạch không khí.

- Model: FXFRQ25AVM, FXFRQ32AVM, FXFRQ40AVM, FXFRQ50AVM, FXFRQ63AVM, FXFRQ71AVM, FXFRQ80AVM, FXFRQ100AVM, FXFRQ125AVM, FXFRQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow, có điều khiển VRT Smart - FXFQ-AVM

Phù hợp khu vực mở cần phân phối gió đều theo nhiều hướng. Trong hệ RXQ20BYM, kỹ sư có thể kết hợp các mức công suất nhỏ và lớn theo tải của từng zone.

- Model: FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM, FXFQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette 4 hướng thổi nhỏ gọn, có điều khiển VRT Smart - FXZQ-BVM

Thiết kế nhỏ gọn phù hợp phòng riêng hoặc khu vực có không gian trần hạn chế.

- Model: FXZQ20BVM, FXZQ25BVM, FXZQ32BVM, FXZQ40BVM, FXZQ50BVM.

- Dải công suất: khoảng 8.500BTU đến 21.500BTU.

* Cassette 2 hướng thổi, có điều khiển VRT Smart - FXCQ-BVM

Phù hợp hành lang, phòng dài hoặc khu vực cần phân phối gió theo hai hướng chính.

- Model: FXCQ20BVM, FXCQ25BVM, FXCQ32BVM, FXCQ40BVM, FXCQ50BVM, FXCQ63BVM, FXCQ80BVM, FXCQ125BVM.

- Dải công suất: khoảng 7.500BTU đến 48.000BTU.

* Cassette 1 hướng thổi, có điều khiển VRT - FXEQ-AV36

Thiết kế mỏng giúp linh hoạt khi bố trí tại cạnh phòng hoặc khu vực chỉ cần một hướng thổi chính.

- Model: FXEQ20AV36, FXEQ25AV36, FXEQ32AV36, FXEQ40AV36, FXEQ50AV36, FXEQ63AV36.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

3.2. Các kiểu dàn lạnh giấu trần nối ống gió có thể kết nối với dàn nóng VRV RXQ20BYM

* Giấu trần nối ống gió luồng gió 3D có cảm biến, có điều khiển VRT - FXDSQ-AVM

Phù hợp không gian cần giấu thân máy trong trần nhưng vẫn muốn kiểm soát luồng gió và tiện nghi theo khu vực.

- Model: FXDSQ20AVM, FXDSQ25AVM, FXDSQ32AVM, FXDSQ40AVM, FXDSQ50AVM, FXDSQ63AVM.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

* Giấu trần nối ống gió dành cho phòng ngủ, có điều khiển VRT Smart - FXDBQ-AVM

Phù hợp khách sạn, biệt thự và khu lưu trú cần giấu dàn lạnh trong trần và ưu tiên độ ồn thấp.

- Model: FXDBQ40AVM, FXDBQ50AVM, FXDBQ63AVM, FXDBQ80AVM.

- Dải công suất: khoảng 15.400BTU đến 30.700BTU.

* Giấu trần nối ống gió dạng mỏng tiêu chuẩn, có điều khiển VRT - FXDQ-PDVE

Thân máy mỏng giúp giảm yêu cầu về chiều cao trần kỹ thuật và dễ phối hợp với các hạng mục MEP khác.

- Model: FXDQ20PDVE, FXDQ25PDVE, FXDQ32PDVE, FXDQ40PDVE, FXDQ50PDVE, FXDQ63PDVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió dạng mỏng nhỏ gọn, có điều khiển VRT - FXDQ-SPV1

Phù hợp khu vực có không gian trần hạn chế và cần thân máy nhỏ để bố trí linh hoạt.

- Model: FXDQ20SPV1, FXDQ25SPV1, FXDQ32SPV1, FXDQ40SPV1, FXDQ50SPV1, FXDQ63SPV1.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình, có điều khiển VRT Smart - FXSQ-PAVE

Thân máy mỏng và áp suất tĩnh trung bình giúp kỹ sư chủ động bố trí tuyến ống và nhiều cửa cấp gió. Với khu vực tải khoảng 47.800BTU, có thể tham khảo FXSQ125PAVE khi cấu hình phù hợp.

- Model: FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE, FXSQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình - cao, có điều khiển VRT - FXMQ-PAVE

Phù hợp khu vực cần tuyến ống gió dài hơn hoặc phân phối gió đến nhiều cửa cấp.

- Model: FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE, FXMQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh cao, có điều khiển VRT - FXMQ-PVM

Phù hợp khu vực tải lớn hoặc mạng ống gió có trở lực cao.

- Model: FXMQ200PVM, FXMQ250PVM.

- Dải công suất: khoảng 76.400BTU đến 95.500BTU.

3.3. Các thiết bị xử lý không khí có thể phối hợp với hệ VRV 6A RXQ20BYM

Với hệ 20HP phục vụ công trình lớn, nhu cầu cấp khí tươi nên được tính riêng theo số người, công năng và thời gian sử dụng. RXQ20BYM có thể được thiết kế cùng nhóm thiết bị xử lý không khí Daikin để hình thành giải pháp điều hòa và thông gió đồng bộ.

* Thiết bị xử lý không khí ngoài trời - FXMQ-MFV1

FXMQ-MFV1 xử lý không khí ngoài trời trước khi cấp vào không gian sử dụng, phù hợp công trình cần lượng khí tươi tập trung và muốn tích hợp cùng hệ VRV.

- Model: FXMQ125MFV1, FXMQ200MFV1, FXMQ250MFV1.

- Dải công suất lạnh: khoảng 47.800BTU đến 95.500BTU.

* Thiết bị xử lý không khí ngoài trời - FXMQ-AFVM

FXMQ-AFVM sử dụng 100% không khí ngoài trời để xử lý nhiệt - ẩm trước khi cấp vào trong nhà. Với các hệ công suất lớn như RXQ20BYM, có thể tham khảo FXMQ250AFVM 95.500BTU khi khu vực có nhu cầu xử lý lượng khí ngoài trời lớn.

- Model: FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM, FXMQ250AFVM.

* Thông gió thu hồi nhiệt với DX Coil - VKM

VKM kết hợp cấp - thải khí, thu hồi nhiệt và DX Coil để hỗ trợ xử lý không khí ngoài trời trước khi cấp vào phòng.

- Các model VKM50, VKM80 và VKM100 có lưu lượng khoảng 500, 800 và 1.000m³/h tùy series.

* Thông gió thu hồi nhiệt Daikin VAM-HVE

VAM-HVE phù hợp công trình cần cấp - thải khí và thu hồi nhiệt từ luồng khí thải nhằm giảm tải không khí ngoài trời cho hệ điều hòa. Thiết bị không thay thế dàn lạnh VRV và không có DX Coil làm lạnh trực tiếp luồng khí tươi.

- Dòng VAM-HVE có nhiều mức lưu lượng để chia theo từng khu vực. Với không gian lớn cần khoảng 1.500m³/h, có thể sử dụng VAM1500HVE; trường hợp lưu lượng lớn hơn có thể chia nhiều thiết bị theo zone hoặc lựa chọn mức công suất phù hợp.

3.4. Các kiểu dàn lạnh áp trần có thể kết nối với dàn nóng VRV RXQ20BYM

* Áp trần 4 hướng thổi, có điều khiển VRT - FXUQ-AVEB

Phù hợp không gian không có hốc trần nhưng cần phân phối gió theo nhiều hướng.

- Model: FXUQ71AVEB, FXUQ100AVEB.

- Dải công suất: khoảng 27.300BTU đến 38.200BTU.

* Dàn lạnh áp trần, có điều khiển VRT - FXHQ

Kiểu dáng mỏng và luồng gió rộng, phù hợp cửa hàng, phòng hội nghị hoặc khu vực không thể giấu thân máy trong trần.

- Model: FXHQ32MAVE, FXHQ63MAVE, FXHQ100MAVE, FXHQ125MAVE, FXHQ140MAVE.

- Dải công suất: khoảng 12.300BTU đến 52.900BTU.

3.5. Các kiểu dàn lạnh treo tường có thể kết nối với dàn nóng VRV RXQ20BYM

* Dàn lạnh treo tường, có điều khiển VRT - FXAQ-BVM

Phù hợp phòng riêng, khu vực cải tạo hoặc nơi không có điều kiện làm trần giả. Trong hệ RXQ20BYM, treo tường có thể được dùng cho các zone nhỏ trong khi khu vực tải lớn sử dụng cassette hoặc nối ống gió.

- Model: FXAQ20BVM, FXAQ25BVM, FXAQ32BVM, FXAQ40BVM, FXAQ50BVM, FXAQ63BVM, FXAQ71BVM, FXAQ80BVM, FXAQ100BVM.

- Dải công suất: khoảng 7.500BTU đến 38.200BTU.

3.6. Các kiểu dàn lạnh tủ đứng và phòng sạch có thể kết nối với dàn nóng VRV RXQ20BYM

* Tủ đứng đặt sàn, có điều khiển VRT - FXLQ-MAVE

Phù hợp khu vực không thuận tiện bố trí dàn lạnh trên trần hoặc tường.

- Model: FXLQ20MAVE, FXLQ25MAVE, FXLQ32MAVE, FXLQ40MAVE, FXLQ50MAVE, FXLQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn giấu tường, có điều khiển VRT - FXNQ-MAVE

Thân máy có thể bố trí trong hốc hoặc khu kỹ thuật thấp để hạn chế thiết bị lộ ra ngoài.

- Model: FXNQ20MAVE, FXNQ25MAVE, FXNQ32MAVE, FXNQ40MAVE, FXNQ50MAVE, FXNQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn nối ống gió, có điều khiển VRT - FXVQ-NY1

FXVQ phù hợp khu vực cần công suất và lưu lượng gió lớn. Khi trong hệ có FXVQ, tỷ lệ kết nối tối đa của RXQ20BYM là 130%, vì vậy cần kiểm tra tổng chỉ số công suất trước khi lựa chọn.

- Model có thể được xem xét tùy cấu hình: FXVQ125NY1, FXVQ200NY1, FXVQ250NY1, FXVQ400NY1, FXVQ500NY1.

- Dải công suất series: khoảng 47.800BTU đến 191.000BTU.

* Điều hòa không khí phòng sạch, có điều khiển VRT - FXBQ-PVE / FXBPQ-PVE

Phù hợp bệnh viện hoặc những không gian có yêu cầu kiểm soát môi trường sạch.

- Model: FXBQ40PVE, FXBQ50PVE, FXBQ63PVE, FXBPQ63PVE.

3.7. Thiết bị xử lý không khí AHU có thể tích hợp trong giải pháp VRV RXQ20BYM

Với công trình cần xử lý lưu lượng gió lớn, AHU có thể được xem xét trong giải pháp tổng thể cùng hệ VRV. Phương án cần tính riêng tải coil, lưu lượng gió, bộ kết nối và phần công suất còn lại dành cho các dàn lạnh khác.

4. Dàn nóng Daikin VRV 6A RXQ20BYM phù hợp với công trình nào?

RXQ20BYM là một trong những mức công suất lớn của dãy dàn nóng đơn VRV 6A, phù hợp khi tổng tải đã vượt các model 16HP - 18HP nhưng công trình vẫn muốn sử dụng một module dàn nóng duy nhất.

- Tòa nhà văn phòng: phù hợp sàn văn phòng lớn có khu làm việc chung, nhiều phòng họp, phòng quản lý và các zone hoạt động vào những thời điểm khác nhau.

- Showroom, nhà hàng và trung tâm dịch vụ: có thể kết hợp cassette tại khu vực mở, nối ống gió cho khu vực yêu cầu thẩm mỹ và hệ thống khí tươi cho những không gian đông người.

- Khách sạn và khu nghỉ dưỡng: hệ 20HP có thể phục vụ nhiều phòng ngủ kết hợp sảnh, nhà hàng hoặc khu chức năng khi tổng tải nằm trong vùng phù hợp.

- Trường học và cơ sở giáo dục: phù hợp công trình có nhiều phòng học hoặc phòng chức năng sử dụng theo lịch khác nhau; lượng khí tươi cần được tính riêng theo mật độ người.

- Bệnh viện và cơ sở dịch vụ: có thể ứng dụng cho khu khám, phòng chờ, hành chính hoặc những khu vực có tải điều hòa phù hợp; các phòng chuyên biệt cần thiết kế theo tiêu chuẩn riêng.

- Khu văn phòng trong nhà máy: RXQ20BYM có thể phục vụ phòng điều hành, khu hành chính, phòng họp hoặc các khu chức năng sạch; khu vực sản xuất có tải nhiệt công nghệ cần tính riêng.

Nếu tải công trình vượt vùng phù hợp của 20HP nhưng vẫn muốn tiếp tục sử dụng một dàn nóng đơn, có thể đánh giá RXQ22BYM 22HP ở cấp công suất kế tiếp.

5. Dịch vụ tư vấn & lắp đặt trọn gói Daikin VRV 6A RXQ20BYM từ Sen Việt

RXQ20BYM với công suất 20HP là hệ thống điều hòa trung tâm công suất lớn, đòi hỏi sự chính xác trong khâu tính tải, lựa chọn dàn lạnh, bố trí đường ống và thi công. Sen Việt không chỉ cung cấp thiết bị mà còn triển khai giải pháp đồng bộ để hệ thống vận hành ổn định và phù hợp với nhu cầu thực tế của công trình.

- Kinh nghiệm thực chiến: Với 20 năm kinh nghiệm trong lĩnh vực điện lạnh, đội ngũ Sen Việt có kinh nghiệm triển khai hệ thống điều hòa cho nhà ở, văn phòng, khách sạn, trường học và công trình thương mại. Kỹ sư khảo sát và tính tải theo từng khu vực thay vì chọn công suất chỉ dựa trên diện tích.

- Ưu thế đại lý cấp 1: Là Proshop Daikin, Sen Việt cung cấp thiết bị chính hãng với mức giá cạnh tranh cho khách hàng công trình, nhà thầu và dự án. Cấu hình được bóc tách theo nhu cầu thực tế để hạn chế đầu tư dư công suất hoặc thiết bị không cần thiết.

- Vật tư & Thi công chuẩn quốc tế: Sen Việt kiểm soát từ đường ống môi chất, REFNET, bảo ôn, thử kín, hút chân không đến đấu nối và chạy thử. Quy trình thi công chặt chẽ giúp hạn chế rò rỉ môi chất và các lỗi có thể ảnh hưởng đến hiệu suất sau bàn giao.

- Hỗ trợ thần tốc: Mạng lưới Sen Việt tại Hà Nội, Đà Nẵng và TP.HCM giúp đáp ứng nhanh nhu cầu khảo sát, cung cấp thiết bị, triển khai và bảo trì công trình tại nhiều tỉnh thành.

Sen Việt – Kiến tạo không gian sống đẳng cấp bằng giải pháp khí hậu toàn diện

Sen Việt không chỉ bán máy lạnh RXQ20BYM, chúng tôi trao gửi giải pháp không khí hoàn hảo, nâng tầm giá trị cho mọi công trình của bạn.

[YÊU CẦU KHẢO SÁT & BÁO GIÁ DỰ ÁN RXQ20BYM TẠI ĐÂY]

6. Câu hỏi thường gặp về dàn nóng Daikin VRV 6A RXQ20BYM

6.1. RXQ20BYM 20 ngựa có phải cứ công trình lớn là dùng được không?

Không. Công suất 20HP phải được kiểm tra theo tải lạnh thực tế, số khu vực, thời gian sử dụng và tổng công suất dàn lạnh của toàn hệ.

6.2. RXQ20BYM kết nối tối đa 50 dàn lạnh có nghĩa là dùng được cho 50 phòng?

Không nhất thiết. Con số 32 (50) còn phụ thuộc loại dàn lạnh và tỷ lệ kết nối; kỹ sư cần kiểm tra tổng chỉ số công suất trước khi chốt số lượng.

6.3. RXQ20BYM có thể dùng một mình hay bắt buộc phải ghép nhiều dàn nóng?

RXQ20BYM có thể sử dụng độc lập như một dàn nóng 20HP hoặc được dùng làm module trong các tổ hợp dàn nóng công suất lớn hơn.

6.4. Nếu một dàn nóng RXQ20BYM độc lập gặp sự cố thì có máy khác chạy thay không?

Không. Chức năng dự phòng chỉ có khi RXQ20B nằm trong tổ hợp từ 2 dàn nóng trở lên để các module còn lại có thể tiếp tục vận hành khẩn cấp.

6.5. RXQ20BYM có thể đặt sau lam chắn kiến trúc không?

Có thể nếu phương án thoát gió được tính đúng. VRV 6A hỗ trợ áp suất tĩnh ngoài đến 78,4Pa, nhưng vẫn phải tránh tình trạng khí nóng quay trở lại cửa hút.

6.6. Hệ điều hòa RXQ20BYM có tự cấp khí tươi cho phòng không?

Không phải bản thân dàn nóng. Công trình cần khí tươi phải tính thêm VAM-HVE, VKM, FXMQ hoặc giải pháp xử lý không khí phù hợp.

6.7. RXQ20BYM dùng nguồn điện nào?

RXQ20BYM sử dụng nguồn điện 3 pha, phù hợp với hệ điều hòa trung tâm công suất lớn tại tòa nhà và công trình thương mại.

6.8. Giá một hệ VRV RXQ20BYM được tính như thế nào?

Tổng giá gồm dàn nóng, dàn lạnh, REFNET, điều khiển, đường ống, vật tư và thi công. Sen Việt sẽ bóc tách chính xác sau khi có mặt bằng hoặc khảo sát thực tế.

Trên đây, Proshop Daikin Sen Việt đã giới thiệu dàn nóng đơn RXQ20BYM công suất 20HP (20 ngựa). Quý khách cần tìm hiểu tổng thể các dòng dàn nóng, dàn lạnh, thiết bị khí tươi và phương án cấu hình có thể tham khảo danh mục điều hòa trung tâm Daikin VRV để lựa chọn giải pháp phù hợp với công trình.
