Điều hòa trung tâm VRV IV Q cho những tòa nhà cũ

Điều hòa trung tâm VRV IV Q giải pháp cho các tòa nhà cũ

Thực trang hiện nay, ở các tòa nhà cũ có hệ thống máy lạnh cần thay thế, phải yêu cầu thay thế đường ống môi chất lạnh. Điều đó, dẫn đến việc thay đổi hạng mục xây dựng và chi phí vượt quá chi phí lắp đặt ban đầu. Để tiết kiệm thời gian và chi phí, Daikin đã phát triển hệ VRV IV Q đặc biệt cho quá trình nâng cấp thay thế hệ thống. Đây là 1 cuộc cách mạng cho việc sử dụng lại hệ thống ống hiện có. Cho phép thay thế 1 cách nhanh chóng và chất lượng cao hơn bằng hệ thống điều hòa không khí tiết kiệm điện tiên tiến nhất mà không cần phải lắp đặt lại đường ống mới.
Nếu Quý khách đang tìm giải pháp thay thế hệ thống điều hòa cũ cho tòa nhà? Điều hòa trung tâm VRV IV Q sẽ là giải pháp tối ưu nhất. Việc thay thế sẽ nhanh chóng và có được 1 hệ thống điều hòa không khí tiên tiến và tiết kiệm điện nhất.

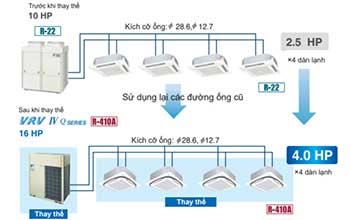

Điều hòa trung tâm VRV IV Q cho các tòa nhà cũ

Điều hòa trung tâm VRV IV Q cho các tòa nhà cũ

A. ƯU ĐIỂM NỔI BẬT CỦA HỆ THỐNG ĐIỀU HÒA TRUNG TÂM VRV IV Q

1. Sử dụng lại đường ống dẫn môi chất lạnh cũ sẽ làm giảm:
- Chi phí và thời gian tháo bỏ đường ống cũ và quá trình lắp đặt các hạng mục xây dựng mới.
- Ảnh hưởng đến nội thất và ngoại thất của tòa nhà.
- Gián đoạn hoạt động kinh doanh hàng ngày.
2. Tăng công suất và số lượng dàn lạnh với hệ VRV IV Q
-Tăng công suất của hệ thống trong khi vẫn sử dụng lại đường ống cũ
- Có thể kết nối nhiều dàn lạnh hơn trong 1 tổ dàn nóng, cho phép sử dụng luôn các đường ống hiện có.
3. Tính năng tự động nạp môi chất lạnh giúp tăng chất lượng lắp đặt cho hệ VRV IV Q
- Hệ thống sẽ tự động nạp số lượng môi chất lạnh phù hợp ngay cả khi không biết chiều dài đường ống hiện có
- Tự động thực hiện 1 chuỗi các nhiệm vụ từ quá trình nạp môi chất lạnh đến quá trình kiểm tra hoạt động.

B. CÁC MODEL MÁY ĐIỀU HÒA TRUNG TÂM VRV IV Q

1. Dàn nóng
a, Loại tiêu chuẩn
Model Công suất KN
tối đa
số dàn
lạnh
1 chiều 2 chiều
Dàn nóng đơn
RQQ6TYM(E) RQYQ6TY1(E) 6HP 9
RQQ8TYM(E) RQYQ8TY1(E) 8HP 13
RQQ10TYM(E) RQYQ10TY1(E) 10HP 16
RQQ12TYM(E) RQYQ12TY1(E) 12HP 19
RQQ14TYM(E) RQYQ14TY1(E) 14HP 22
RQQ16TYM(E) RQYQ16TY1(E) 16HP 26
Dàn nóng đôi dùng bộ kết nối ống trong tổ dàn nóng BHFP22P100
RQQ18TNYM€ RQYQ18TY1(E) 18HP 29
8HP+10HP
RQQ20TNYM(E) RQYQ20TY1(E) 20HP 32
8HP+12HP
RQQ22TNYM(E) RQYQ22TY1(E) 22HP 35
10HP+12HP
RQQ24TNYM(E) RQYQ24TY1(E) 24HP 39
12HPx2
RQQ26TNYM(E) RQYQ26TY1(E) 26HP 42
12HP+14HP
RQQ28TNYM(E) RQYQ28TY1(E) 28HP 45
12HP+16HP
RQQ30TNYM(E) RQYQ30TY1(E) 30HP 48
14HP+16HP
RQQ32TNYM(E) RQYQ32TY1(E) 32HP 52
14HP+18HP
Dàn nóng ba dùng bộ kết nối ống trong tổ dàn nóng BHFP22P151
RQQ34TNYM(E) RQYQ34TY1(E) 34HP 55
10HP+12HPx2
RQQ36TNYM(E) RQYQ36TY1(E) 36HP 58
12HPx3
RQQ38TNYM(E) RQYQ38TY1(E) 38HP 61
8HP+12HP+18HP
RQQ40TNYM(E) RQYQ40TY1(E) 40HP 64
12HPx2+16HP
RQQ42TNYM(E) RQYQ42TY1(E) 42HP
12HP+14HP+16HP
RQQ44TNYM(E) RQYQ44TY1(E) 44HP
12HP+16HPx2
RQQ46TNYM(E) RQYQ46TY1(E) 46HP
18HP+14HPx2
RQQ48TNYM(E) RQYQ48TY1(E) 48HP
14HP+16HP+18HP























































b, Loại tiết kiệm diện tích
Model Công suất KN
tối đa
số dàn
lạnh
1 chiều 2 chiều
Dàn nóng đơn
RQQ18TYM(E) RQYQ18TY1(E) 18HP 29
RQQ20TYM(E) RQYQ20TY1(E) 20HP 32
Dàn nóng đôi dùng bộ kết nối ống trong tổ dàn nóng BHFP22P100
RQQ30TSYM(E) RQYQ30TSY1(E) 30HP 48
12HP+18HP
RQQ32TSYM(E) RQYQ32TSY1(E 32HP 52
12HP+20HP
RQQ34TSYM(E) RQYQ34TSY1(E 34HP 55
16HP+18HP
RQQ36TSYM(E) RQYQ36TSY1(E 36HP 58
18HPx2
RQQ38TSYM(E) RQYQ38TSY1(E 38HP 61
18HP+20HP
RQQ40TSYM(E) RQYQ40TSY1(E 40HP 64
20HPx2
Dàn nóng ba dùng bộ kết nối ống trong tổ dàn nóng BHFP22P151
RQQ42TSYM(E) RQYQ42TSY1(E 42HP 64
12HPx2+18HP
RQQ44TSYM(E) RQYQ44TSY1(E 44HP
12HPx2+20HP
RQQ46TSYM(E) RQYQ46TSY1(E 46HP
12HP+16HP+18HP
RQQ48TNYM(E) RQYQ48TSY1(E) 48HP
12HP+18HPx2





































2. Dàn lạnh

C. LỢI TÍCH THAY THẾ HỆ THÔNG VRV IV Q
1. Nhanh chóng, chất lượng và kinh tế

a, Tái sử dụng
- Trước đây, cần phải có các thao tác công việc và thiết bị đặc biệt để làm sạch khi muốn sử dụng lại đường ống cũ, tuy nhiên bây giờ với VRV IV Q của Daikin thì không cần thiết nữa. Một chức năng mới tự động xử lý cặn bẩn bên trong đường ống trong quá trình nạp ga giúp giảm các công việc liên quan đến làm sạch.
- Hiện nay với VRV IV Q, thậm chí có thể sử dụng lại đường ống trước đây không phải của Daikin.

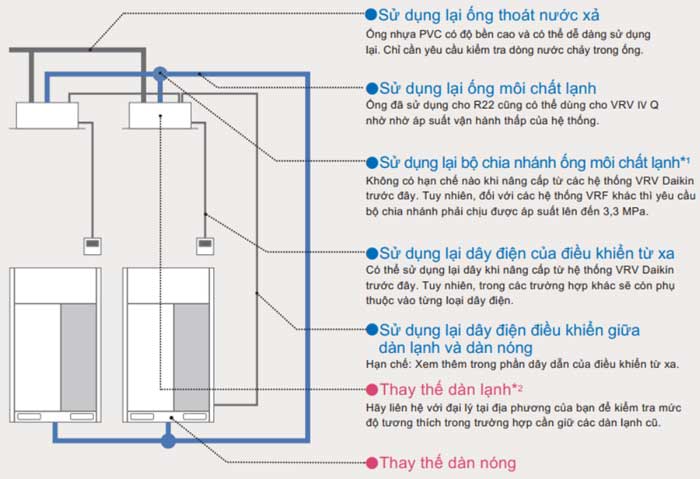

VRV IV Q có thể sử dụng lại đường ống ga của hệ thống điều hòa cũ

VRV IV Q thâm chí có thể sử dụng lại hệ thống đường ống của điều hòa cũ không phải máy Daikin

Lưu ý:
1. Để có thể sử dụng lại đường ống dẫn ga cũ, đường ống này hoặc bộ chia nhánh phải có khả năng chịu được áp suất từ 3.3MPa trở lên. Cách nhiệt là yêu cầu cần thiết cho cả đường ống lỏng và đường ống hơi.
2. Có thể sử dụng lại các dàn lạnh ga R22 từ đời K trở về sau. Không thể kết hợp dàn lạnh cũ R22 và dàn lạnh mới R410A trong cùng 1 hệ thống do không tương thích truyền tín hiệu.

b, Tự động
Quá trình nạp môi chất lạnh, làm sạch và kiểm tra hoạt động hệ thống được thực hiện chỉ bằng 1 nút nhấn
Khi nạp ga tự động đặc biệt không cần thiết phải tính toán số lượng ga giúp đơn giản hóa quá trình lắp đặt. Dù không biết được chiều dài ống chính xác vì có sự thay đổi hoặc bạn không phải là người trực tiếp lắp lúc đầu thì cũng không sao cả. Ngoài ra, không cần phải làm sạch bên trong đường ống vì nó được xử lý tự động bởi bộ phận bên trong hệ thống VRV IV Q.
c, Tiết kiệm thời gian

Quý khách có thể thay thế máy điều hòa cũ 1 cách thuận tiện và ít ảnh hướng nhất đến hoạt động và người sử dụng trong tòa nhà.

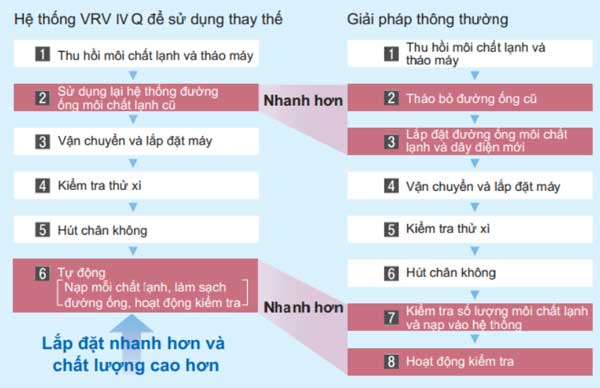

Hệ VRV IV Q tiết kiệm thời gian
Hệ VRV IV Q cho phép lắp đặt nhanh và chất lượng cao hơn

d, Tiết kiệm chi phí
Như Quý khách đã biết, việc tháo dỡ đường ống, lắp đặt và cách nhiệt chiếm gần 80% tổng chi phí. Giờ đây với việc sử dụng lại các đường ống cũ, bạn sẽ giảm được đến 35% so với việc lắp đặt lại mới. Bên cạnh đó, chi phí nạp ga để làm sạch đường ống cũng được tiết kiệm thêm.

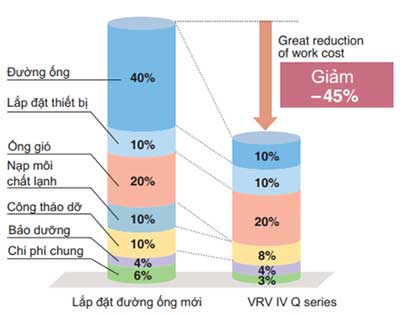

điều hòa trung tâm vrv iv q tiết kiệm chi phí
Ví dụ chi phi chi tiết cho máy 10HP tính toán theo điều kiện ở Nhật Bản

đ, Thiết kế linh hoạt
Dàn nóng VRV IV Q nhỏ gọn cho phép lắp đặt hiệu quả ở những không gian bị hạn chế diện tích.
Nhỏ gọn và nhẹ giúp giảm đáng kể những khó khăn trong quá trình vận chuyển.

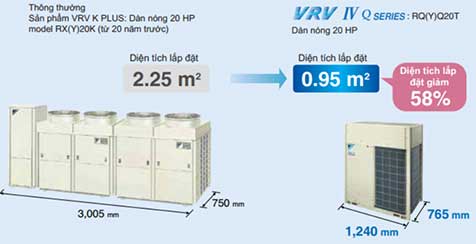

Dàn nóng VRV IV Q nhỏ gọn
Dàn nóng hệ VRV IV Q nhỏ gọn hơn nhiều so hệ cũ

Dàn nóng VRV K thông thường, model từ 20 năm trước áp suất tĩnh ngoài chỉ 49.0Pa, còn VRV IV Q hiện nay áp suất tĩnh ngoài cao lên đến 78.4Pa. Nhờ đó, dễ dàng lắp đặt thêm ống gió thổi từ dàn nóng (lắp đặt thêm tại công trình).
Tăng số lượng các mặt lạnh từ 30 đến 64 dàn có thể kết nối được với dàn nóng mà vẫn cho phép sử dụng với các đường ống cũ.
Hệ thống VRV IV Q cho phép tăng công suất mà không cần thay đổi đường ống ga. Ví dụ, nếu hệ thống cũ của Quý khách lắp dàn nóng 10HP sử dụng đường ống ga cũ R22, giờ vẫn có thể lắp dàn nóng VRV IV Q công suất 16HP mà không cần thay thế.

2. Công nghệ tiết kiệm năng lượng hiện đại cho hệ thống VRV

- Dóng VRV IV Q có thêm công nghệ VRT, tự động điều chỉnh nhiệt độ môi chất lạnh theo yêu cầu của từng công trình và từng khu vực khí hậu. Nhờ đó, có thể nâng cao hiệu suất sử dụng năng lượng hàng năm đồng thời vẫn duy trì được sự thoải mái tiện nghi.
Với ưu điểm của công nghệ tuyệt vời này, chi phí vận hành được giảm xuống đáng kể.
- Chế độ cơ bản được chọn để duy trì sự thoải mái tối ưu. Công nghệ VRT được lựa chọn để tiết kiệm điện hơn và tránh làm lạnh quá mức.

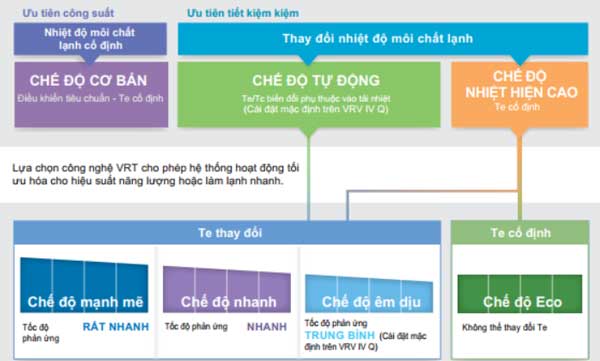

VRT tiet kiem dien hon
VRT tiết kiệm điện hơn

Công nghệ VRT làm lạnh nhanh hơn, rút ngắn thời gian ổn định nhiệt độ.
3. Mở rộng dãy công suất dàn nóng
- Dàn nóng đơn hệ VRV III Q chỉ có các công suất 8 10 12 14 16HP thì VRV IV Q đã mở rộng và có 6 8 10 12 14 16 18 20HP
- Hệ số hiệu suất (COP) cao hơn. COP ở tải hoạt động 100%. VRV IV Q có loại hiệu suất cao hơn góp phần làm tăng khả năng tiết kiệm năng lượng.
4. Các công nghệ tiên tiến để đạt được hiệu suất tuyệt vời

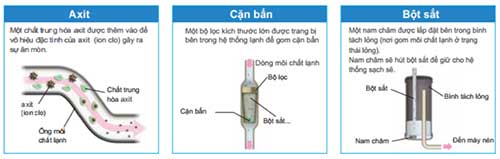

Một phương pháp mới thu gom chất bẩn từ đường ống cũ giúp loại bỏ các sự cố về máy nén và các van điện.

Thu gom chất bẩn từ đường ống cũ

Thu gom chất bẩn từ đường ống cũ

- Tất cả máy nén DC Inverter trong khung vỏ nhỏ gọn với công suất lớn sử dụng vật liệu có cường độ cứng cao, máy nén 12HP chỉ cần sử dụng khung vỏ của máy nén 8HP. Đạt độ cứng gấp 2,4 lần so với vật liệu thông thường. Vật liệu thông thường chỉ 250MPa, còn vật liệu mới lên tới 600MPa. Bằng việc sử dụng thiết kế xoắn ống mỏng, nên đã tăng được thể tích buồng nén lên 50%. Cuộn dây tậm trung sử dụng đầu dây kích cỡ nhỏ làm giảm sự thất thoát đồng (điện trở cuộn dây). Tăng hiệu suất của động cơ trong giới hạn tốc độ vòng quay thấp (tăng hiệu suất trung bình).
- Chỉ có duy nhất động cơ ODM của Daikin thích ứng với đặc điểm vòng quay ổn định và tăng hiệu suất thể tích. Ưu điểm của ODM: Đáp ứng được đường kính lớn của rotor, momen lớn với cùng 1 lực điện từ; Vòng quay ổn định ở tất cả các giới hạn và có thể hoạt động khi tốc độ vòng quay nhỏ.
- Bộ trao đổi nhiệt tích hợp cao: Cải thiện hiệu suất bằng cách tăng diện tích trao đổi nhiệt trong khi vẫn giữ được không gian lắp đặt giống nhau. Hiệu suất bộ trao đổi nhiệt tích hợp cao (tăng số hàng, giảm bước cánh) bằng cách giảm trở lực dòng không khí do thay đổi ống đồng xuống thành Ø7. Thay đổi hình dạng cánh tản nhiệt từ cánh gờ mịn sang cánh ít gờ, giảm bước cánh từ 2mm xuống còn 1,4mm để đạt được hiệu quả cao hơn do tăng diên tích trao đổi nhiệt.

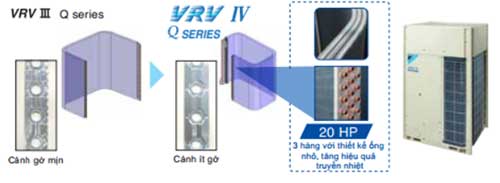

Bộ trao đổi tích hợp cao ở máy nén VRV IV Q

Cải thiện hiệu suất bằng cách tăng diện tích trao đổi nhiệt

- Sự khác nhau về bo mạch điều khiển chính mới nhờ công nghệ phủ SMT. Công nghệ phủ SMT cho toàn bộ bo mạch điều khiển giúp cải thiện hiệu suất chống nhiễu. Bảo vệ bo mạch khỏi ảnh hưởng bất lợi cát bụi và thời tiết ẩm ướt.
- Công nghệ giải nhiệt bằng môi chất lạnh đảm bảo sự ổn định cho hoạt động của bo mạch. Giảm kích cỡ các bộ phận điện, sắp xếp lại không gian trống của miệng thổi để giảm trở lực của luồng gió. Có thể làm mát bo mạch biến tần ngay cả khi nhiệt độ môi trường cao. Điều này giúp giữ được công suất của hệ thống điều hòa không khí cũng như làm giảm tỷ lệ hư hỏng.
Giải nhiệt bằng môi chất lạnh đảm bảo cho sự hoạt động ổn định

Có thể làm mát bo mạch biến tần ngay cả khi nhiệt độ môi trường cao

D. Hướng dẫn sử dụng lại hệ thống đường ống môi chất lạnh cũ

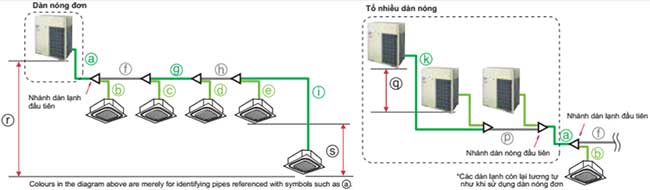

Giới hạn khi sử dụng đường ống môi chất cũ
Chiều dài đường ống


    Chiều dài đường ống thực tế Ví dụ Chiều dài đường ống tương đương
Chiều dài ống tối đa cho phép Chiều dài ống môi chất lạnh 150m a+f+g+h+i 175m
Tổng chiều dài ống 300m a+b+c+d+e+f+g+h_i
Giữa nhánh dàn lạnh đầu tiên và dàn lạnh xa nhất 40m f+g+h+i
Giữa nhánh dàn nóng và dàn nóng cuối cùng 10m k+p 13m

    Level Diffirence Example
Chênh lệch độ cao tối đa cho phép Giữa các dàn nóng (tổ nhiều dàn nóng)   5m q
Giữa các dàn lạnh   15m s
Giữa các dàn nóng và dàn lạnh Nếu dàn nóng ở trên 50m r
Nếu dàn nóng ở dưới 40m r

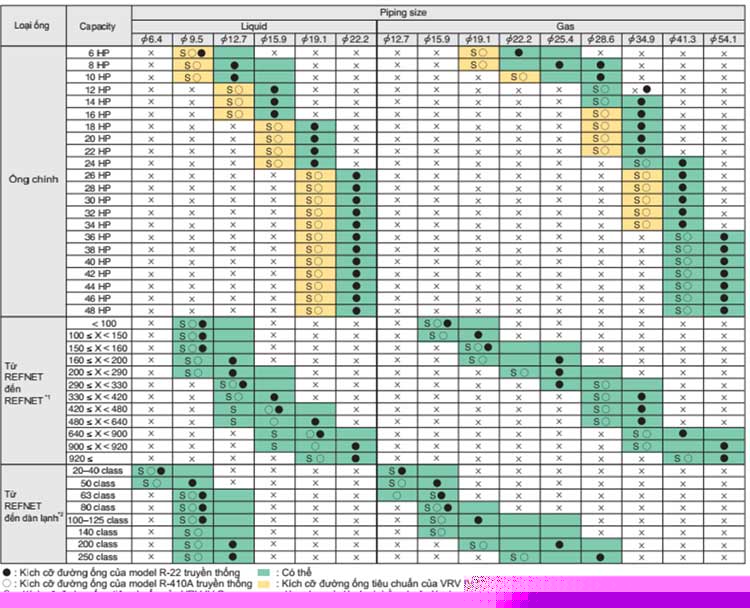

Sử dụng lại đường ống môi chất lạnh cũ cho hệ thống VRV IV Q
Sử dụng lại đường ống mô chất lạnh cũ
