Điều Hòa Trung Tâm Daikin VRV 6A RXQ24BYM 24HP 1 Chiều Inverter

Dàn Nóng Máy Lạnh Điều Hòa Trung Tâm Daikin VRV 6A RXQ24BYM 24HP 1 Chiều

RXQ24BYM 24HP là dàn nóng đơn 1 chiều thuộc hệ điều hòa trung tâm Daikin VRV 6A, công suất làm lạnh 24HP (24 ngựa) ~ 67,0kW ~ 229.000BTU/h, cho phép kết nối tối đa 39 (54) dàn lạnh tùy điều kiện cấu hình. RXQ24BYM thuộc nhóm dàn nóng đơn công suất lớn 22HP - 26HP được Daikin bổ sung trên VRV 6A, giúp các công trình tải lớn có thêm lựa chọn sử dụng một dàn nóng duy nhất thay vì bắt buộc ghép nhiều module.

RXQ24BYM được trang bị máy nén hiệu suất cao, điều khiển VRT Smart II, hộp linh kiện điện kín IP55, phạm vi vận hành làm lạnh đến 52°C và hệ thống đường ống linh hoạt. Với công suất 24HP, hệ thống có thể chia tải cho nhiều khu vực và kết hợp đa dạng cassette, nối ống gió, áp trần, treo tường, tủ đứng hoặc thiết bị xử lý không khí theo yêu cầu công trình.

Dàn nóng Daikin VRV RXQ24BYM được Sen Việt cung cấp tại Hà Nội, Đà Nẵng và TP.HCM. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát, tính tải và tư vấn giải pháp liên hệ kỹ thuật 0922.322.699. Kỹ sư Sen Việt hỗ trợ lên cấu hình dàn nóng - dàn lạnh và kiểm tra điều kiện thi công trước khi chốt thiết bị.

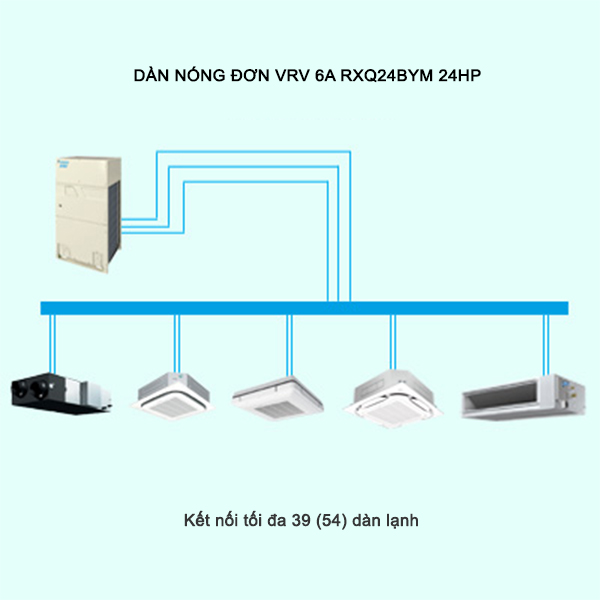

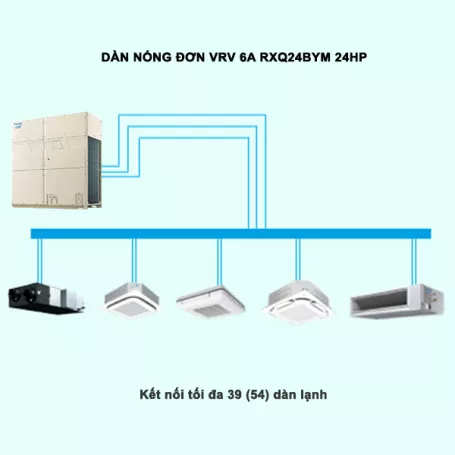

Dàn nóng máy lạnh Daikin VRV 6A RXQ24BYM 24HP, kết nối tối đa 39 (54) dàn lạnh tùy cấu hình

1. Thông số kỹ thuật dàn nóng điều hòa trung tâm Daikin VRV 6A RXQ24BYM

Thông số	RXQ24BYM
Loại dàn nóng	Dàn nóng đơn, 1 chiều Inverter
Nguồn điện	3 pha, 4 dây, 380-415V / 380V, 50/60Hz
Công suất làm lạnh	24HP ~ 67,0kW ~ 229.000BTU/h
Chỉ số công suất dàn nóng	600
Điện năng tiêu thụ làm lạnh	20,2kW
Điều khiển công suất	8-100%
EER (TCVN 13256:2021)	4,75
Màu sắc	Trắng ngà
Máy nén	Xoắn ốc dạng kín
Công suất động cơ máy nén	9,8kW
Lưu lượng gió	390m³/phút
Kích thước (C x R x S)	1.660 x 1.750 x 765mm
Khối lượng	390kg
Độ ồn	68dB(A)
Phạm vi vận hành làm lạnh	10-52°CDB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	11,7kg
Đường ống lỏng / hơi	Ø15,9mm / Ø34,9mm (hàn)
Số dàn lạnh kết nối tối đa	39 (54) dàn tùy điều kiện kết nối

2. Đặc điểm nổi bật dàn nóng máy lạnh trung tâm Daikin VRV 6A RXQ24BYM

Daikin VRV 6 A một chiều lạnh được cải tiến về hiệu suất vận hành, độ tin cậy và khả năng bố trí hệ thống. Riêng nhóm 22HP - 26HP sử dụng thiết kế dàn nóng đơn công suất lớn mới, giúp mở rộng dải lựa chọn mà không phải tăng ngay số lượng module dàn nóng.

Với RXQ24BYM, lợi ích này thể hiện rõ ở những dự án đã cần đến 67kW tải lạnh nhưng vẫn muốn tập trung thiết bị tại một vị trí. Tuy nhiên, kích thước và khối lượng của máy cũng lớn hơn rõ rệt so với nhóm 14HP - 20HP nên điều kiện vận chuyển và khu vực đặt máy phải được kiểm tra từ giai đoạn thiết kế.

2.1. Dàn nóng Daikin VRV RXQ24BYM thiết kế mới cho công suất lớn

RXQ24BYM có kích thước 1.660 x 1.750 x 765mm và khối lượng 390kg. Đây là cùng nhóm casing mới với RXQ22BYM và RXQ26BYM, được Daikin phát triển để cung cấp mức công suất lớn bằng một dàn nóng đơn.

Dàn nóng đơn công suất 24HP:

- Công trình có thể đạt công suất 67kW chỉ với một dàn nóng RXQ24BYM, giảm số lượng module phải bố trí so với phương án tổ hợp nhiều máy để tạo cùng cấp công suất.

- Cấu hình đơn giúp giảm số điểm liên kết giữa các dàn nóng và giúp khu kỹ thuật dễ tổ chức hơn trong những dự án muốn tập trung thiết bị.

Dễ dàng tổ chức phương án vận chuyển:

- Do chiều rộng lên đến 1.750mm và khối lượng 390kg, RXQ24BYM cần được kiểm tra trước lối vận chuyển, kích thước cửa kỹ thuật, thang hàng, tải trọng sàn và phương án cẩu hoặc nâng máy.

- Với công trình cải tạo, việc khảo sát đường đưa máy vào vị trí nên thực hiện trước khi chốt thiết bị để tránh phát sinh thay đổi khi thi công.

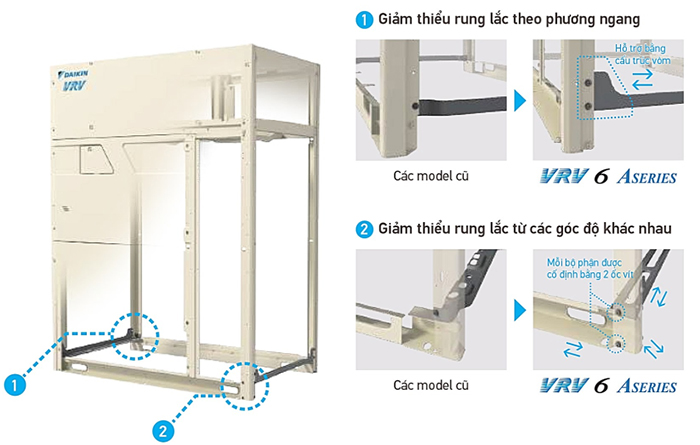

Cấu trúc khung được gia cường:

- Khung dàn nóng được tăng cường để hạn chế rung lắc theo phương ngang và từ nhiều góc khác nhau, nâng độ ổn định khi thiết bị lắp ngoài trời hoặc trên tầng mái.

Cấu trúc khung dàn nóng RXQ24BYM được gia cường để tăng độ ổn định khi lắp đặt

2.2. Dàn nóng RXQ24BYM tiết kiệm năng lượng

Chỉ số hiệu suất năng lượng EER cao:

- RXQ24BYM đạt EER 4,75 theo TCVN 13256:2021. VRV 6A được tối ưu để nâng hiệu quả vận hành thực tế, đặc biệt trong những khoảng thời gian hệ thống chạy ở tải thấp hơn công suất thiết kế.

Công nghệ phần cứng máy nén hiệu suất cao:

- Hình dạng cổng xả môi chất được cải tiến để hạn chế sự gia tăng áp suất gần cửa xả sau quá trình nén, qua đó giảm tổn thất nén.

- Động cơ tập trung hiệu suất cao giúp giảm chiều dài và điện trở cuộn dây; cơ chế kiểm soát áp suất ngược và dầu cũng được tối ưu nhằm hạn chế rò rỉ khí và tổn thất cơ học.

Công nghệ máy nén hiệu suất cao trên dàn nóng RXQ24BYM

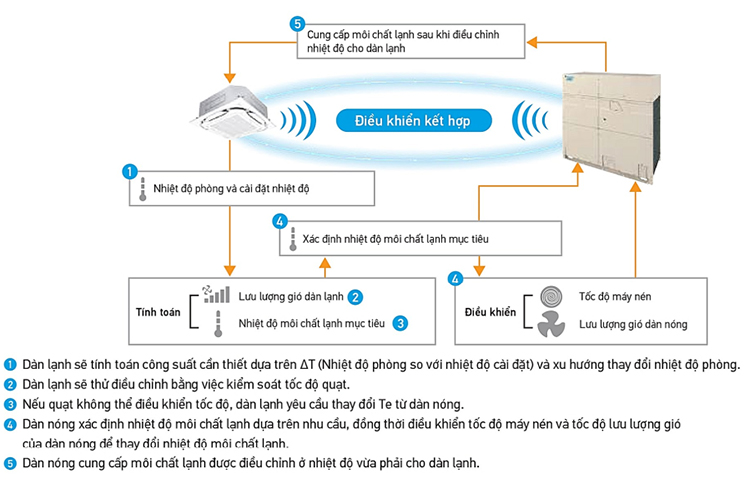

Công nghệ phần mềm - Điều khiển VRT Smart II:

- Dàn lạnh tính toán công suất cần thiết dựa trên chênh lệch giữa nhiệt độ phòng và nhiệt độ cài đặt. Dàn nóng sau đó điều chỉnh nhiệt độ môi chất, tốc độ máy nén và lưu lượng gió theo nhu cầu thực tế của hệ.

VRT Smart II tối ưu lượng môi chất cấp cho những dàn lạnh đang cần công suất

- Một hệ RXQ24BYM có thể phục vụ nhiều tầng hoặc nhiều khu vực có lịch sử dụng khác nhau. Khi một phần zone giảm tải hoặc ngừng hoạt động, hệ thống có thể điều chỉnh công suất thay vì tiếp tục duy trì mức làm lạnh cao cho toàn bộ công trình.

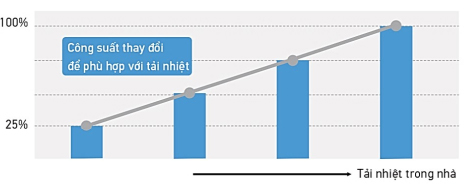

Công suất yêu cầu RXQ24BYM thay đổi theo tải lạnh trong nhà

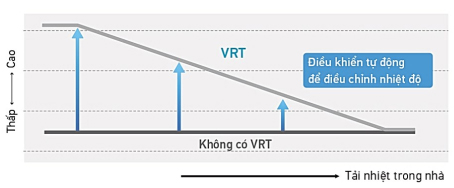

Nhiệt độ bay hơi của môi chất được tự động điều chỉnh theo tải nhiệt

Điều chỉnh theo tải giúp RXQ24BYM hạn chế làm lạnh quá mức và tổn thất nhiệt

2.3. Độ bền bỉ và tin cậy trong nhiều điều kiện thời tiết

RXQ24BYM được thiết kế cho quá trình vận hành dài hạn ngoài trời, với các cải tiến tập trung vào khả năng bảo vệ linh kiện điện và duy trì hoạt động khi nhiệt độ môi trường tăng cao.

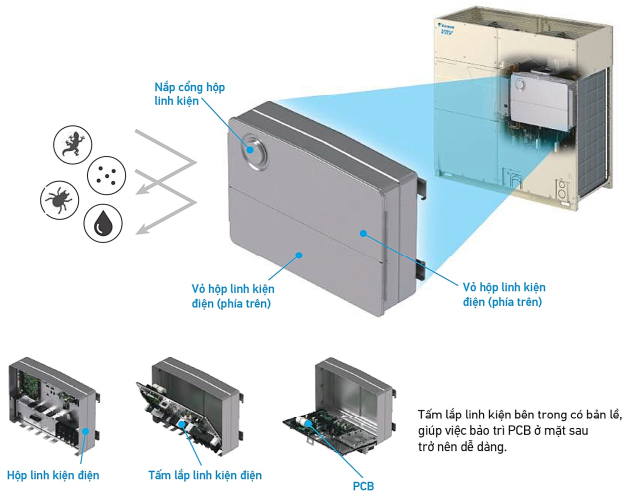

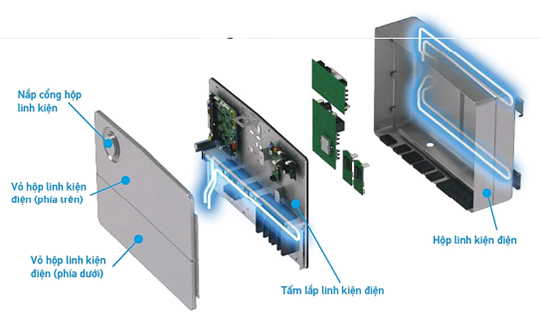

Hộp linh kiện điện kín đạt chuẩn IP55:

- Hộp linh kiện điện được làm kín nhằm hạn chế bụi, cát, nước và côn trùng xâm nhập gây ảnh hưởng đến các bộ phận điện bên trong.

- IP55 áp dụng cho riêng hộp linh kiện điện; cấp bảo vệ của toàn bộ dàn nóng là IP14.

Hộp linh kiện điện kín IP55 giúp tăng khả năng bảo vệ các linh kiện quan trọng bên trong

RXQ24BYM hoạt động được ở nhiệt độ ngoài trời cao:

- Ba mạch làm mát bằng môi chất lạnh hỗ trợ hạn chế sự gia tăng nhiệt độ tại PCB được đặt trong hộp linh kiện điện kín.

Dàn nóng RXQ24BYM được tăng khả năng vận hành trong điều kiện nhiệt độ ngoài trời cao

- Phạm vi vận hành làm lạnh đạt từ 10 đến 52°CDB, trong khi VRV A trước đây đạt tối đa 49°C. Với công trình đặt dàn nóng trên mái hoặc khu vực chịu nhiệt cao vào mùa hè, khoảng vận hành rộng giúp kỹ sư có thêm phương án bố trí thiết bị.

- Áp suất tĩnh ngoài của VRV 6A đạt đến 78,4Pa, hỗ trợ bố trí dàn nóng phía sau louver hoặc lam chắn tại khu kỹ thuật khi phương án thoát gió được tính đúng để hạn chế khí nóng quay trở lại cửa hút.

2.4. Dàn nóng VRV 6A RXQ24BYM tiện nghi

Chức năng vận hành dự phòng của hệ VRV 6A:

- RXQ24BYM là dàn nóng đơn 24HP, vì vậy khi sử dụng độc lập sẽ không có dàn nóng thứ hai để thực hiện chức năng dự phòng. Tính năng này chỉ hoạt động khi RXQ24B được sử dụng như một module trong tổ hợp từ 2 dàn nóng trở lên. Nếu một module trong tổ hợp xảy ra sự cố, các dàn còn lại có thể tiếp tục vận hành khẩn cấp.

- Tổ hợp 2 dàn nóng có sử dụng RXQ24B: RXQ18B + RXQ24B tạo thành hệ 42HP; RXQ24B + RXQ26B tạo thành hệ 50HP.

- Tổ hợp 3 dàn nóng có sử dụng RXQ24B: RXQ20B + RXQ20B + RXQ24B (64HP); RXQ20B + RXQ24B + RXQ26B (70HP); RXQ24B + RXQ26B + RXQ26B (76HP).

Vì vậy, RXQ24BYM không chỉ hoạt động độc lập ở mức 24HP mà còn có thể đóng vai trò một module trong các hệ VRV công suất lớn hơn. Nếu tải thực tế thấp hơn vùng 24HP, RXQ22BYM 22HP là cấp công suất liền dưới nên được đánh giá để tránh đầu tư dư máy.

Chức năng hoạt động yên tĩnh vào ban đêm:

- Chế độ yên tĩnh ban đêm giảm công suất hoạt động trong khoảng thời gian cài đặt để hạn chế tiếng ồn ảnh hưởng đến khu vực xung quanh. Có 3 mức lựa chọn tùy yêu cầu công trình.

- RXQ24BYM thuộc nhóm dàn nóng 14-26HP, mức tiếng ồn trong chế độ yên tĩnh có thể giảm xuống dưới khoảng 44dB(A) trong điều kiện vận hành tương ứng.

2.5. Thiết kế linh hoạt

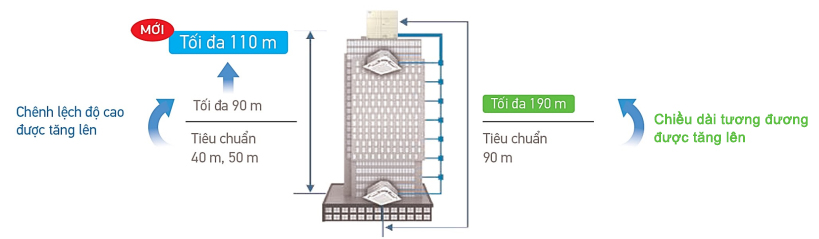

Tăng đồng thời chênh lệch độ cao và chiều dài đường ống tương đương:

- VRV 6A hỗ trợ chênh lệch độ cao tối đa đến 110m và chiều dài đường ống tương đương tối đa 190m trong điều kiện thiết kế phù hợp. Đây là lợi thế với tòa nhà cao tầng hoặc công trình muốn tập trung RXQ24BYM tại một khu kỹ thuật trong khi dàn lạnh phân bố ở nhiều tầng.

VRV 6A mở rộng chênh cao và chiều dài đường ống cho công trình nhiều tầng

- Khi chênh cao vượt 50m với dàn nóng phía trên hoặc 40m với dàn nóng phía dưới, kích thước đường ống lỏng chính cần được tăng theo điều kiện thiết kế.

- Nếu dàn nóng phía trên dàn lạnh và chênh cao vượt 90m, phạm vi nhiệt độ vận hành tối đa là 49°C; chỉ số công suất kết nối tối thiểu của dàn lạnh phải từ 62,5 trở lên.

- Khi chiều dài đường ống tương đương từ dàn nóng đến dàn lạnh đạt từ 90m trở lên, kích thước đường ống lỏng và hơi của tuyến chính cần được điều chỉnh.

Hỗ trợ phân nhánh phía cuối với REFNET header:

- Hệ thống có thể tiếp tục phân nhánh bằng REFNET joint phía sau REFNET header trong phạm vi điều kiện cho phép, tạo thêm sự linh hoạt khi chia dàn lạnh cho nhiều tầng hoặc nhiều khu vực.

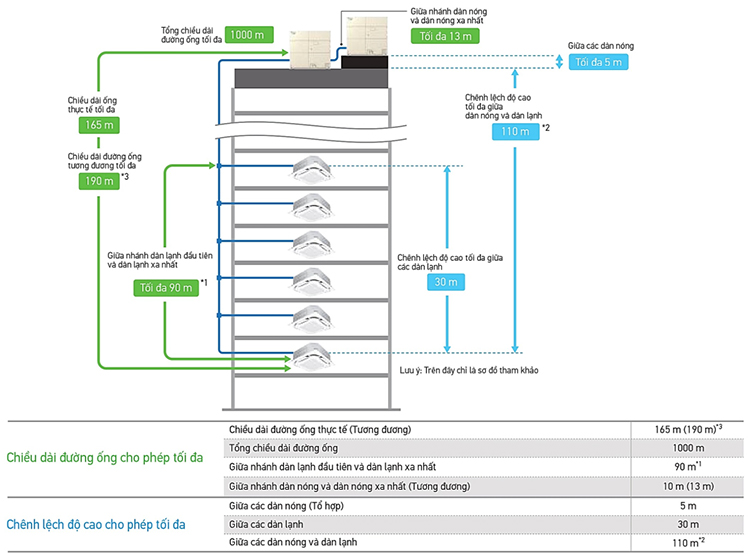

Giới hạn đường ống dài:

- Chiều dài đường ống thực tế tối đa có thể đạt 165m, chiều dài tương đương 190m và tổng chiều dài đường ống của toàn hệ lên đến 1.000m.

Đường ống dài giúp tăng tính linh hoạt khi bố trí hệ RXQ24BYM trong công trình

Điều kiện kết nối công suất dàn lạnh VRV:

- Con số tối đa 39 (54) dàn lạnh không có nghĩa RXQ24BYM có thể ghép tùy ý 54 máy. Kỹ sư phải kiểm tra tổng chỉ số công suất, loại dàn lạnh và điều kiện kết nối của toàn hệ trước khi chốt cấu hình.

- Những dàn lạnh khác nhau có thể có giới hạn tỷ lệ kết nối riêng, vì vậy không nên lấy số lượng dàn lạnh tối đa làm tiêu chí duy nhất để thiết kế hệ 24HP.

- Với công trình có nhiều zone nhỏ, tổng số dàn lạnh có thể lớn nhưng tổng công suất vẫn phải phù hợp với khả năng của dàn nóng. Ngược lại, một số dàn lạnh công suất lớn có thể chiếm tỷ trọng tải đáng kể dù số lượng thiết bị ít.

2.6. Lắp đặt dễ dàng

Chức năng nạp môi chất lạnh tự động:

- Hệ thống hỗ trợ kiểm soát lượng môi chất phù hợp, hạn chế tình trạng thiếu hoặc thừa môi chất gây ảnh hưởng đến công suất và hiệu quả vận hành.

- Quy trình tự động được tối ưu giúp giảm thời gian và số bước thao tác khi nạp môi chất tại công trình.

Thuận tiện khi chạy thử và bảo trì:

- Cửa sổ bảo trì linh kiện điện được bố trí trên mặt trước, giúp kỹ thuật viên quan sát LED 7 đoạn của PCB chính, theo dõi quá trình chạy thử và kiểm tra mã lỗi mà không cần tháo toàn bộ mặt nạ.

Cải thiện khả năng lắp đặt đường ống môi chất lạnh:

- Lỗ đi đường ống và dây điện được bố trí sang hai phía, tạo thêm không gian thao tác khi thi công và đấu nối.

RXQ24BYM được cải thiện không gian thao tác khi lắp đặt đường ống và dây điện

3. Các kiểu dàn lạnh kết nối với dàn nóng trung tâm Daikin VRV 6A RXQ24BYM

RXQ24BYM có thể kết hợp với nhiều kiểu dàn lạnh điều hòa trung tâm Daikin VRV. Một hệ 24HP có thể đồng thời sử dụng cassette cho khu vực mở, nối ống gió cho không gian cần thẩm mỹ, treo tường cho phòng nhỏ hoặc tủ đứng cho khu vực tải lớn.

Nếu trong cùng một hệ có cả dàn lạnh hỗ trợ VRT Smart và dàn lạnh chỉ hỗ trợ VRT, hệ thống sẽ vận hành theo điều khiển VRT.

3.1. Các kiểu dàn lạnh Cassette âm trần có thể kết nối với dàn nóng VRV RXQ24BYM

* Cassette Round Flow có cảm biến và Streamer, có điều khiển VRT Smart - FXFTQ-AVM

Luồng gió 360° kết hợp cảm biến và Streamer phù hợp văn phòng mở, phòng họp, showroom, sảnh hoặc khu vực thương mại cần phân phối gió rộng.

- Model: FXFTQ25AVM, FXFTQ32AVM, FXFTQ40AVM, FXFTQ50AVM, FXFTQ63AVM, FXFTQ71AVM, FXFTQ80AVM, FXFTQ100AVM, FXFTQ125AVM, FXFTQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có cảm biến, có điều khiển VRT Smart - FXFSQ-CVM

Phù hợp khu vực cần luồng gió 360° và cảm biến hỗ trợ kiểm soát tiện nghi nhưng không yêu cầu Streamer.

- Model: FXFSQ25CVM, FXFSQ32CVM, FXFSQ40CVM, FXFSQ50CVM, FXFSQ63CVM, FXFSQ71CVM, FXFSQ80CVM, FXFSQ100CVM, FXFSQ125CVM, FXFSQ140CVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow có Streamer, có điều khiển VRT Smart - FXFRQ-AVM

Thiết kế thổi tròn 360° giúp phân phối không khí đến nhiều hướng trong phòng, kết hợp Streamer hỗ trợ làm sạch không khí.

- Model: FXFRQ25AVM, FXFRQ32AVM, FXFRQ40AVM, FXFRQ50AVM, FXFRQ63AVM, FXFRQ71AVM, FXFRQ80AVM, FXFRQ100AVM, FXFRQ125AVM, FXFRQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette Round Flow, có điều khiển VRT Smart - FXFQ-AVM

Phù hợp không gian mở cần phân phối gió đều theo nhiều hướng. Trong hệ 24HP, có thể kết hợp các mức công suất khác nhau để chia tải theo từng khu vực thay vì chọn đồng loạt một model.

- Model: FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM, FXFQ140AVM.

- Dải công suất: khoảng 9.000BTU đến 54.600BTU.

* Cassette 4 hướng thổi nhỏ gọn, có điều khiển VRT Smart - FXZQ-BVM

Thiết kế nhỏ gọn phù hợp phòng riêng hoặc khu vực có diện tích vừa và không gian trần hạn chế.

- Model: FXZQ20BVM, FXZQ25BVM, FXZQ32BVM, FXZQ40BVM, FXZQ50BVM.

- Dải công suất: khoảng 8.500BTU đến 21.500BTU.

* Cassette 2 hướng thổi, có điều khiển VRT Smart - FXCQ-BVM

Phù hợp hành lang, phòng dài hoặc khu vực cần phân phối gió theo hai hướng chính.

- Model: FXCQ20BVM, FXCQ25BVM, FXCQ32BVM, FXCQ40BVM, FXCQ50BVM, FXCQ63BVM, FXCQ80BVM, FXCQ125BVM.

- Dải công suất: khoảng 7.500BTU đến 48.000BTU.

* Cassette 1 hướng thổi, có điều khiển VRT - FXEQ-AV36

Thiết kế mỏng, phù hợp khu vực sát cạnh phòng hoặc vị trí chỉ cần một hướng thổi chính.

- Model: FXEQ20AV36, FXEQ25AV36, FXEQ32AV36, FXEQ40AV36, FXEQ50AV36, FXEQ63AV36.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

3.2. Các kiểu dàn lạnh giấu trần nối ống gió có thể kết nối với dàn nóng VRV RXQ24BYM

* Giấu trần nối ống gió luồng gió 3D có cảm biến, có điều khiển VRT - FXDSQ-AVM

Phù hợp không gian cần giấu thân máy trong trần nhưng vẫn muốn kiểm soát luồng gió và tiện nghi theo khu vực.

- Model: FXDSQ20AVM, FXDSQ25AVM, FXDSQ32AVM, FXDSQ40AVM, FXDSQ50AVM, FXDSQ63AVM.

- Dải công suất: khoảng 7.500BTU đến 24.000BTU.

* Giấu trần nối ống gió dành cho phòng ngủ, có điều khiển VRT Smart - FXDBQ-AVM

Phù hợp khách sạn, căn hộ cao cấp hoặc biệt thự cần giấu thiết bị trong trần và ưu tiên độ ồn thấp.

- Model: FXDBQ40AVM, FXDBQ50AVM, FXDBQ63AVM, FXDBQ80AVM.

- Dải công suất: khoảng 15.400BTU đến 30.700BTU.

* Giấu trần nối ống gió dạng mỏng tiêu chuẩn, có điều khiển VRT - FXDQ-PDVE

Thân máy mỏng giúp giảm yêu cầu chiều cao trần kỹ thuật và thuận tiện khi phối hợp với các hệ thống MEP.

- Model: FXDQ20PDVE, FXDQ25PDVE, FXDQ32PDVE, FXDQ40PDVE, FXDQ50PDVE, FXDQ63PDVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió dạng mỏng nhỏ gọn, có điều khiển VRT - FXDQ-SPV1

Phù hợp vị trí có không gian trần hạn chế và cần thân máy nhỏ để bố trí linh hoạt.

- Model: FXDQ20SPV1, FXDQ25SPV1, FXDQ32SPV1, FXDQ40SPV1, FXDQ50SPV1, FXDQ63SPV1.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình, có điều khiển VRT Smart - FXSQ-PAVE

Thân máy mỏng và áp suất tĩnh trung bình phù hợp văn phòng, khách sạn và những khu vực cần chia nhiều cửa cấp gió.

- Model: FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE, FXSQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh trung bình - cao, có điều khiển VRT - FXMQ-PAVE

FXMQ-PAVE phù hợp khu vực cần tuyến ống gió dài hơn hoặc nhiều cửa cấp. Với zone tải khoảng 30.700BTU, có thể tham khảo dàn lạnh FXMQ80PAVE khi phương án đường ống và tải khu vực phù hợp.

- Model: FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE, FXMQ140PAVE.

- Dải công suất: khoảng 7.500BTU đến 54.600BTU.

* Giấu trần nối ống gió áp suất tĩnh cao, có điều khiển VRT - FXMQ-PVM

Phù hợp các khu vực có tải lớn hoặc mạng ống gió có trở lực cao.

- Model: FXMQ200PVM, FXMQ250PVM.

- Dải công suất: khoảng 76.400BTU đến 95.500BTU.

3.3. Các thiết bị xử lý không khí có thể phối hợp với hệ VRV 6A RXQ24BYM

RXQ24BYM thường được xem xét cho công trình quy mô lớn hoặc nhiều zone, vì vậy nhu cầu khí tươi cần được tính song song với tải điều hòa. Ngoài dàn lạnh tuần hoàn, hệ có thể phối hợp thêm thiết bị xử lý không khí Daikin theo yêu cầu cấp và xử lý không khí ngoài trời.

* Thiết bị xử lý không khí ngoài trời - FXMQ-MFV1

FXMQ-MFV1 xử lý không khí ngoài trời trước khi cấp vào trong nhà và có thể tích hợp vào giải pháp VRV khi công trình cần xử lý tải khí tươi tập trung.

- Model: FXMQ125MFV1, FXMQ200MFV1, FXMQ250MFV1.

- Dải công suất lạnh: khoảng 47.800BTU đến 95.500BTU.

- Với những khu vực có tải khí tươi lớn, FXMQ250MFV1 95.500BTU là model có thể được đánh giá sau khi kỹ sư kiểm tra phần công suất dành cho khí ngoài trời và toàn bộ dàn lạnh còn lại.

* Thiết bị xử lý không khí ngoài trời - FXMQ-AFVM

FXMQ-AFVM sử dụng 100% không khí ngoài trời để xử lý nhiệt - ẩm trước khi cấp vào không gian, phù hợp với các khu vực cần lượng khí tươi lớn và kiểm soát điều kiện không khí cấp.

- Model: FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM, FXMQ250AFVM.

* Thông gió thu hồi nhiệt với DX Coil - VKM

VKM kết hợp cấp - thải khí, thu hồi nhiệt và DX Coil để hỗ trợ xử lý nhiệt của luồng không khí ngoài trời trước khi đưa vào phòng.

- Các model VKM50, VKM80 và VKM100 có lưu lượng khoảng 500, 800 và 1.000m³/h tùy series.

* Thông gió thu hồi nhiệt Daikin VAM-HVE

VAM-HVE phù hợp công trình cần cấp - thải khí và thu hồi nhiệt để giảm tải khí tươi cho hệ điều hòa. Thiết bị không thay thế dàn lạnh VRV và không có DX Coil làm lạnh trực tiếp luồng không khí.

- Dòng VAM-HVE có dải lưu lượng từ 150 đến 2.000m³/h. Với sàn văn phòng lớn, hội trường hoặc khu vực tập trung đông người cần khoảng 2.000m³/h, có thể tham khảo VAM2000HVE; lưu lượng thực tế vẫn phải được tính theo số người và công năng.

3.4. Các kiểu dàn lạnh áp trần có thể kết nối với dàn nóng VRV RXQ24BYM

* Áp trần 4 hướng thổi, có điều khiển VRT - FXUQ-AVEB

Phù hợp không gian không có trần giả nhưng vẫn cần phân phối gió theo nhiều hướng.

- Model: FXUQ71AVEB, FXUQ100AVEB.

- Dải công suất: khoảng 27.300BTU đến 38.200BTU.

* Dàn lạnh áp trần, có điều khiển VRT - FXHQ

Kiểu dáng mỏng và luồng gió rộng, phù hợp showroom, nhà hàng, phòng hội nghị hoặc những khu vực không thể giấu thiết bị trong trần.

- Model: FXHQ32MAVE, FXHQ63MAVE, FXHQ100MAVE, FXHQ125MAVE, FXHQ140MAVE.

- Dải công suất: khoảng 12.300BTU đến 52.900BTU.

3.5. Các kiểu dàn lạnh treo tường có thể kết nối với dàn nóng VRV RXQ24BYM

* Dàn lạnh treo tường, có điều khiển VRT - FXAQ-BVM

Dàn lạnh treo tường phù hợp phòng riêng, khu cải tạo hoặc những vị trí không có điều kiện làm trần giả. Trong hệ 24HP, nhóm này có thể đảm nhiệm các zone nhỏ trong khi khu vực lớn sử dụng cassette hoặc nối ống gió.

- Model: FXAQ20BVM, FXAQ25BVM, FXAQ32BVM, FXAQ40BVM, FXAQ50BVM, FXAQ63BVM, FXAQ71BVM, FXAQ80BVM, FXAQ100BVM.

- Dải công suất: khoảng 7.500BTU đến 38.200BTU.

3.6. Các kiểu dàn lạnh tủ đứng và phòng sạch có thể kết nối với dàn nóng VRV RXQ24BYM

* Tủ đứng đặt sàn, có điều khiển VRT - FXLQ-MAVE

Phù hợp khu vực không thuận tiện bố trí dàn lạnh trên trần hoặc trên tường. Với phòng chức năng cần khoảng 15.400BTU, có thể tham khảo FXLQ40MAVE trong cấu hình phù hợp.

- Model: FXLQ20MAVE, FXLQ25MAVE, FXLQ32MAVE, FXLQ40MAVE, FXLQ50MAVE, FXLQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn giấu tường, có điều khiển VRT - FXNQ-MAVE

Thân máy có thể bố trí trong hốc hoặc khu kỹ thuật thấp để hạn chế thiết bị lộ ra ngoài. Với zone khoảng 24.200BTU, FXNQ63MAVE là một model đang có trong nhóm dàn lạnh VRV của Sen Việt.

- Model: FXNQ20MAVE, FXNQ25MAVE, FXNQ32MAVE, FXNQ40MAVE, FXNQ50MAVE, FXNQ63MAVE.

- Dải công suất: khoảng 7.500BTU đến 24.200BTU.

* Tủ đứng đặt sàn nối ống gió, có điều khiển VRT - FXVQ-NY1

FXVQ phù hợp khu vực cần công suất và lưu lượng gió lớn. Khi đưa nhóm dàn lạnh này vào hệ, kỹ sư cần kiểm tra riêng tổng chỉ số công suất và điều kiện kết nối trước khi chốt số lượng.

- Model: FXVQ125NY1, FXVQ200NY1, FXVQ250NY1, FXVQ400NY1, FXVQ500NY1.

- Dải công suất series: khoảng 47.800BTU đến 191.000BTU.

* Điều hòa không khí phòng sạch, có điều khiển VRT - FXBQ-PVE / FXBPQ-PVE

Phù hợp bệnh viện và những khu vực có yêu cầu kiểm soát môi trường sạch.

- Model: FXBQ40PVE, FXBQ50PVE, FXBQ63PVE, FXBPQ63PVE.

3.7. Thiết bị xử lý không khí AHU có thể tích hợp trong giải pháp VRV RXQ24BYM

Với công trình cần xử lý lưu lượng gió lớn, AHU có thể được xem xét trong giải pháp tổng thể cùng VRV. Phương án này cần tính riêng tải coil, lưu lượng gió, bộ kết nối và phần công suất còn lại dành cho các dàn lạnh khác, không lựa chọn chỉ theo mức 24HP của RXQ24BYM.

4. Dàn nóng Daikin VRV 6A RXQ24BYM phù hợp với công trình nào?

RXQ24BYM phù hợp với dự án có tổng tải lớn nhưng chủ đầu tư vẫn muốn tập trung hệ thống vào một dàn nóng đơn. Với 67kW công suất lạnh, model này có thể phục vụ nhiều zone và nhiều loại dàn lạnh trong cùng một hệ.

- Tòa nhà văn phòng quy mô lớn: phù hợp sàn làm việc có khu vực mở, nhiều phòng họp, phòng lãnh đạo và các zone hoạt động theo thời gian khác nhau.

- Khách sạn và khu nghỉ dưỡng: có thể phối hợp dàn lạnh phòng ngủ, cassette tại sảnh, nối ống gió tại khu vực chung và hệ thống khí tươi theo từng tầng hoặc khu chức năng.

- Trung tâm hội nghị, showroom và không gian thương mại: mức công suất lớn cho phép phân bổ tải cho khu vực mở và nhiều phòng chức năng trong cùng hệ VRV.

- Trường học và trung tâm đào tạo: có thể phục vụ nhiều lớp học, phòng chức năng, văn phòng và hội trường khi tổng tải phù hợp; những không gian đông người cần tính riêng lượng khí tươi.

- Bệnh viện và cơ sở y tế: có thể ứng dụng tại khu khám, hành chính, phòng chờ và các khu vực thông thường; phòng chuyên biệt cần thiết kế theo yêu cầu kỹ thuật riêng.

- Văn phòng và khu chức năng trong nhà máy: phù hợp phòng điều hành, khu hành chính, phòng họp hoặc khu dịch vụ; tải nhiệt từ dây chuyền sản xuất phải được tính riêng.

Nếu tổng tải công trình tiếp tục tăng nhưng vẫn muốn sử dụng một dàn nóng đơn, RXQ26BYM 26HP là cấp công suất tiếp theo trong nhóm dàn nóng đơn 22HP - 26HP của VRV 6A.

5. Giải pháp tổng thể & quy trình lắp đặt Daikin VRV 6A RXQ24BYM tại Sen Việt

RXQ24BYM là dàn nóng đơn công suất lớn, vì vậy hiệu quả hệ thống phụ thuộc trực tiếp vào việc tính tải, phân bổ dàn lạnh, thiết kế khí tươi và kiểm soát đường ống. Sen Việt triển khai phương án theo nhu cầu của từng khu vực thay vì lựa chọn công suất chỉ dựa trên diện tích chung của công trình.

- Chuyên môn vững vàng: Với 20 năm kinh nghiệm trong lĩnh vực điện lạnh, kỹ sư Sen Việt khảo sát công trình, tính tải theo từng zone và kiểm tra tỷ lệ sử dụng đồng thời để lựa chọn RXQ24BYM khi mức 24HP thực sự phù hợp.

- Nguồn hàng chính hãng 100%: Với vị thế Proshop Daikin, Sen Việt cung cấp thiết bị chính hãng với mức giá cạnh tranh, phù hợp cho khách hàng công trình, nhà thầu và dự án.

- Tiêu chuẩn lắp đặt khắt khe: Các hạng mục đường ống môi chất, REFNET, bảo ôn, thử kín, hút chân không, đấu nối và chạy thử được kiểm soát trước khi bàn giao nhằm hạn chế rò rỉ môi chất và các lỗi ảnh hưởng đến hiệu suất.

- Hỗ trợ đa điểm: Hệ thống Sen Việt tại Hà Nội, Đà Nẵng và TP.HCM giúp hỗ trợ nhanh nhu cầu khảo sát, cung cấp thiết bị, triển khai và bảo trì tại nhiều tỉnh thành.

6. Câu hỏi thường gặp về dàn nóng Daikin VRV 6A RXQ24BYM

6.1. RXQ24BYM 24HP là một dàn nóng hay phải ghép nhiều máy?

RXQ24BYM là một dàn nóng đơn 24HP. Đây là một trong các mức công suất lớn 22HP - 26HP được Daikin bổ sung cho VRV 6A.

6.2. Khi nào nên chọn RXQ24BYM thay vì RXQ22BYM?

Nên dựa vào tải lạnh và tổng cấu hình dàn lạnh. Nếu tải vượt vùng phù hợp của 22HP, kỹ sư mới đánh giá lên 24HP thay vì chọn dư công suất từ đầu.

6.3. RXQ24BYM có chức năng dự phòng khi dùng một mình không?

Không. Chức năng dự phòng chỉ hoạt động khi RXQ24B nằm trong tổ hợp nhiều dàn nóng để các module còn lại tiếp tục chạy khi một dàn gặp sự cố.

6.4. RXQ24BYM có phù hợp công trình nhiều tầng không?

Có thể. VRV 6A hỗ trợ đường ống dài và chênh cao lớn, nhưng vị trí dàn nóng và từng tuyến ống vẫn phải được kỹ sư kiểm tra theo mặt bằng thực tế.

6.5. Dùng RXQ24BYM có bắt buộc tất cả dàn lạnh phải cùng một kiểu không?

Không. Một hệ có thể phối hợp cassette, nối ống gió, treo tường, áp trần hoặc tủ đứng miễn tổng cấu hình đáp ứng điều kiện kết nối.

6.6. Hệ 24HP có tự đưa khí tươi từ ngoài trời vào phòng không?

Không. Nhu cầu khí tươi cần bổ sung VAM-HVE, VKM, FXMQ hoặc giải pháp xử lý không khí phù hợp với số người và công năng sử dụng.

6.7. RXQ24BYM rộng 1.750mm có cần khảo sát đường vận chuyển trước không?

Có. Máy nặng 390kg và rộng 1.750mm nên cần kiểm tra cửa kỹ thuật, thang hàng, tải trọng sàn và phương án nâng hạ trước khi giao thiết bị.

6.8. Cần gửi gì để Sen Việt báo giá hệ RXQ24BYM?

Quý khách nên gửi mặt bằng, công năng từng khu vực, số người và yêu cầu sử dụng để kỹ sư tính tải, chọn dàn lạnh và bóc tách vật tư chính xác hơn.

Sen Việt – Chuyên gia tư vấn và cung cấp giải pháp không khí hoàn hảo cho mọi công trình.

Sen Việt không chỉ cung cấp RXQ24BYM, chúng tôi trao gửi giải pháp không khí hoàn hảo, nâng tầm giá trị cho mọi công trình của bạn.

[YÊU CẦU KHẢO SÁT & BÁO GIÁ DỰ ÁN RXQ24BYM TẠI ĐÂY]

Trên đây, Proshop Daikin Sen Việt đã giới thiệu dàn nóng đơn RXQ24BYM công suất 24HP (24 ngựa). Quý khách cần tìm hiểu tổng thể các dòng dàn nóng, dàn lạnh, thiết bị khí tươi và phương án cấu hình có thể tham khảo danh mục điều hòa trung tâm Daikin VRV để lựa chọn giải pháp phù hợp với công trình.
