Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ56AMYM 56HP 1 chiều

Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ56AMYM 56HP 1 chiều

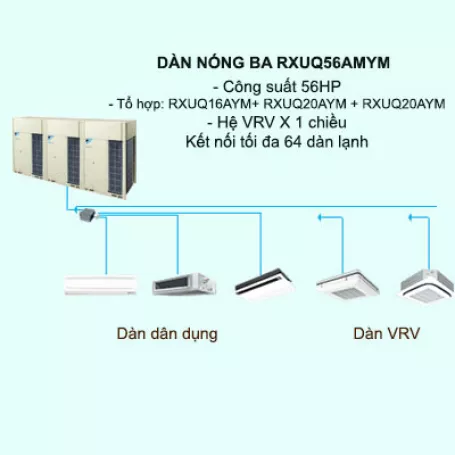

RXUQ56AMYM là dàn nóng ba Daikin VRV X 1 chiều công suất 56HP (56 ngựa), được cấu hình từ RXUQ16AYM + 2 × RXUQ20AYM. Tổng công suất làm lạnh đạt 157,0kW ~ 536.000BTU/h, sử dụng bộ ống kết nối dàn nóng BHFP22P151 bán riêng và cho phép kết nối tối đa 64 dàn lạnh tùy điều kiện cấu hình.

So với hệ 54HP, RXUQ56AMYM tiếp tục giữ hai module 20HP nhưng nâng module còn lại từ 14HP lên 16HP. Với một hệ gần 160kW, Sen Việt sẽ kiểm tra tải từng zone, lịch vận hành, nhu cầu khí tươi, tỷ lệ sử dụng đồng thời, khu vực đặt ba dàn nóng và yêu cầu dự phòng trước khi chốt thiết bị. Quý khách cần tư vấn hoặc báo giá có thể liên hệ 0822.222.716 hoặc email info@senviet.co.

Dàn nóng trung tâm Daikin VRV X RXUQ56AMYM kết nối tối đa 64 dàn lạnh



1. Thông số kỹ thuật máy lạnh điều hòa trung tâm Daikin VRV X RXUQ56AMYM

Thông số	RXUQ56AMYM
Dàn nóng	Dàn nóng ba, tổ hợp RXUQ16AYM + 2 × RXUQ20AYM
Bộ ống kết nối 3 dàn nóng	BHFP22P151 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	157,0kW / 536.000BTU
Điện tiêu thụ làm lạnh	39,1kW
Điều khiển công suất	3-100%
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(3,4 × 1) + (3,9 × 1) + (4,9 × 1) + (4,2 × 1) + (4,9 × 1) + (4,2 × 1)kW
Lưu lượng gió	218 + 297 + 297m³/phút
Kích thước (C × R × D)	(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765) + (1.657 × 1.240 × 765)mm
Trọng lượng	275 + 291 + 291kg
Độ ồn	69dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	9,8 + 11,7 + 11,7kg
Ống kết nối lỏng / hơi	Ø19,1mm / Ø41,3mm (Hàn)
Số dàn lạnh kết nối tối đa	64 dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng ba Daikin VRV X RXUQ56AMYM

2.1. Điều chỉnh công suất từ 3-100% theo tải thực tế

RXUQ56AMYM có tổng công suất làm lạnh 157kW nhưng hệ thống nhiều zone thường không sử dụng toàn bộ 56HP trong suốt thời gian vận hành. Nhu cầu lạnh thay đổi theo số khu vực hoạt động, tải người, tải thiết bị và điều kiện môi trường.

Khả năng thích ứng với tải thấp là một trong những đặc tính quan trọng của dàn nóng Daikin VRV X. Với phạm vi điều khiển công suất 3-100%, RXUQ56AMYM có thể giảm tải khi nhiều khu vực đã đạt nhiệt độ yêu cầu.

2.2. Smart VRT kiểm soát tải cho hệ thống nhiều zone

Smart VRT phối hợp điều chỉnh nhiệt độ môi chất, tốc độ máy nén và lưu lượng gió của các dàn lạnh tương thích theo nhu cầu thực tế của hệ thống.

- Cấp lạnh theo nhu cầu: khi một phần zone đã đạt nhiệt độ cài đặt, hệ có thể giảm công suất thay vì tiếp tục duy trì toàn bộ 157kW.

- Phối hợp VRT và VAV: việc kiểm soát môi chất cùng lưu lượng gió giúp giảm tải máy nén và hạn chế tổn thất vận hành.

- Giảm dao động khi tải thấp: quá trình điều khiển ổn định hơn giúp hạn chế tình trạng khởi động và dừng máy nén liên tục.

Sự thay đổi nhiệt độ phòng khi hệ VRV vận hành ở tải thấp

Hiệu quả Smart VRT còn phụ thuộc vào loại dàn lạnh được kết nối. Nếu hệ có thiết bị xử lý không khí ngoài trời như FXMQ-MF hoặc những thiết bị không đáp ứng điều kiện điều khiển tương ứng, khả năng sử dụng Smart VRT/VRT cần được kiểm tra theo cấu hình thực tế.

2.3. Máy nén Scroll nâng hiệu quả khi tải thay đổi

Máy nén Scroll trên VRV X được thiết kế nhằm hạn chế rò rỉ môi chất bên trong ở vùng tải thấp. Cơ chế kiểm soát áp suất ngược hỗ trợ ổn định chuyển động của đĩa nén theo điều kiện vận hành.

- Kiểm soát áp suất ngược: lực tác động lên đĩa nén được tối ưu theo tải để hỗ trợ duy trì hiệu suất.

Cơ chế kiểm soát áp suất ngược trên máy nén VRV X

- Kiểm soát nhiệt độ dầu: hỗ trợ giảm điện năng cần thiết cho quá trình làm nóng dầu khi máy nén ở trạng thái chờ.

Trong hệ RXUQ56AMYM, dàn nóng RXUQ16AYM 16HP là module nhỏ hơn trong tổ hợp, phối hợp cùng hai module 20HP để tạo tổng cấp công suất 56HP.

2.4. VRV X tăng COP đồng thời giảm yêu cầu về mặt bằng

Ở cấp 18HP dùng làm mốc so sánh, VRV X đạt COP 4,54 so với 4,40 của VRV IV dòng COP cao, tương đương mức tăng khoảng 3%. Diện tích lắp đặt giảm từ 2,13m² xuống 1,66m², trọng lượng giảm từ 555kg xuống 400kg và chiều rộng giảm từ 2.790mm xuống 2.170mm.

So với dàn nóng Daikin VRV IV, thế hệ VRV X vì vậy không chỉ nâng hiệu suất mà còn tối ưu diện tích và tải trọng khu kỹ thuật - yếu tố đặc biệt đáng chú ý khi RXUQ56AMYM sử dụng ba module ngoài trời.

VRV X tăng COP đồng thời giảm diện tích, trọng lượng và chiều rộng lắp đặt so với VRV IV dòng COP cao

2.5. Thiết kế dàn trao đổi nhiệt và đường gió hỗ trợ hiệu suất

- Dàn trao đổi nhiệt 4 mặt: tăng diện tích trao đổi nhiệt mà không cần tăng tương ứng kích thước thân máy; ống trao đổi nhiệt Ø7 hỗ trợ giảm trở lực dòng khí.

- Tối ưu đường gió bên trong: các thành phần điện được thu gọn và bố trí tại những khu vực ít cản trở luồng khí qua dàn trao đổi nhiệt.

Thiết kế bên trong giúp ổn định luồng khí qua dàn nóng VRV X

2.6. Làm mát linh kiện điện và vận hành đến 49°CDB

- Làm mát thành phần điện: hộp điện được bố trí ở vùng chênh lệch áp suất để tạo lưu lượng khí hỗ trợ giải nhiệt cho linh kiện.

Thiết kế hỗ trợ làm mát các thành phần điện

- Hạn chế trở hút: các thành phần điện được bố trí ở phía trên và tận dụng vùng không gian chết để giảm ảnh hưởng đến lưu lượng gió của quạt.

- Vận hành ở nhiệt độ môi trường cao: module điện Inverter được hỗ trợ làm mát nhằm duy trì khả năng vận hành khi nhiệt độ ngoài trời lên đến 49°CDB.

VRV X hỗ trợ vận hành ổn định khi nhiệt độ môi trường cao

2.7. Động cơ ODM hỗ trợ quạt vận hành ổn định

Động cơ ODM sử dụng rotor đường kính lớn để tạo mô-men xoắn cao, hỗ trợ duy trì vòng quay ổn định ở nhiều mức tốc độ và đáp ứng yêu cầu lưu lượng gió của dàn nóng.

Động cơ ODM hỗ trợ quạt VRV X vận hành ổn định

2.8. Lưu lượng gió lớn và yêu cầu bố trí cụm ba dàn nóng

Ba module RXUQ16AYM + RXUQ20AYM + RXUQ20AYM tạo tổng lưu lượng gió 812m³/phút. Khi bố trí cùng một khu kỹ thuật, cần kiểm tra khoảng hút - xả gió, hướng thổi, lam kiến trúc và nguy cơ quẩn khí nóng cho toàn cụm.

- Hai module 20HP: mỗi dàn có lưu lượng gió 297m³/phút.

- Module 16HP: có lưu lượng gió 218m³/phút.

- Áp suất tĩnh ngoài lên đến 78,4Pa: hỗ trợ các phương án lắp phía sau lam hoặc khu vực có trở lực thoát gió khi giải pháp giải nhiệt được tính phù hợp.

- Độ ồn 69dBA: cần kiểm tra theo khoảng cách đến phòng nghỉ, căn hộ hoặc khu vực nhạy cảm tiếng ồn.

2.9. Đường ống dài mở rộng lựa chọn vị trí dàn nóng

RXUQ56AMYM hỗ trợ mạng đường ống dài, cho phép tập trung dàn nóng tại tầng mái hoặc khu kỹ thuật trong khi mạng dàn lạnh phân bố trên nhiều tầng và nhiều khu vực.

- Giới hạn đường ống: chiều dài thực tế tối đa 165m, chiều dài tương đương tối đa 190m và tổng chiều dài đường ống có thể đạt 1.000m tùy điều kiện thiết kế.

Khả năng phân phối môi chất trên phạm vi lớn là một lợi thế của hệ thống điều hòa trung tâm Daikin VRV, nhưng ở cấp 157kW cần kiểm tra đồng thời chênh cao, REFNET, tỷ lệ kết nối và zoning.

2.10. Kiểm tra hệ thống, luân phiên và dự phòng giữa ba module

- Tự động kiểm tra khi chạy thử: hỗ trợ kiểm tra dây kết nối, trạng thái van chặn và thông tin đường ống trước khi đưa hệ vào vận hành.

- LED 7 đoạn: hiển thị trạng thái hệ thống để hỗ trợ công tác vận hành và bảo trì.

- Bảng mạch PC điều khiển: công nghệ bọc SMT hỗ trợ nâng khả năng chống nhiễu và bảo vệ bảng mạch trước môi trường ẩm hoặc bụi.

Bảng mạch PC điều khiển tiên tiến trên hệ VRV X

- Vận hành luân phiên: hệ thống có thể phân bổ thời gian hoạt động giữa ba dàn nóng để hạn chế một module phải vận hành kéo dài hơn các module còn lại.

- Vận hành dự phòng: khi một module gặp sự cố, các module còn lại có thể hỗ trợ duy trì vận hành khẩn cấp nếu chức năng được cài đặt và điều kiện hệ thống cho phép. Công suất khả dụng khi đó sẽ thấp hơn 56HP.

3. Cấu hình dàn nóng ba RXUQ56AMYM có điểm gì nổi bật?

RXUQ56AMYM sử dụng cấu hình 16HP + 20HP + 20HP. So với 54HP, hai dàn 20HP tiếp tục được giữ nguyên trong khi module nhỏ được nâng từ 14HP lên 16HP để tăng tổng công suất hệ lên 157kW.

- Hai module lớn đồng cấu hình: hai module Daikin RXUQ20AYM cùng trọng lượng 291kg và lưu lượng gió 297m³/phút, giúp hai vị trí này tương đồng hơn về tải trọng, không gian bảo trì và yêu cầu giải nhiệt.

- Module 16HP tiến gần hai dàn 20HP hơn: RXUQ16AYM nặng 275kg, chỉ thấp hơn 16kg so với mỗi module 20HP. Cụm ba dàn vì vậy tương đối gần nhau về tải trọng dù lưu lượng gió vẫn khác.

- Tổng lưu lượng gió 812m³/phút: hai dàn 20HP chiếm phần lớn lượng khí xả của hệ, cần ưu tiên kiểm tra khả năng thoát nhiệt ở khu vực này.

- Ba dàn hoạt động như một hệ chung: không mặc định hai RXUQ20AYM phục vụ hai tầng còn RXUQ16AYM phục vụ tầng khác; các module phối hợp theo tổng nhu cầu của mạng dàn lạnh.

- BHFP22P151 dành cho tổ hợp ba dàn nóng: bộ nối bán riêng và cần được tính trong danh mục thiết bị, vật tư và phương án đường ống.

Nếu tải thực tế thấp hơn đáng kể 157kW, RXUQ54AMYM 54HP là cấp gần nhất nên được đối chiếu. Khác biệt chính là module nhỏ giảm từ 16HP về 14HP, trong khi hai module 20HP được giữ nguyên.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ56AMYM

RXUQ56AMYM có thể phối hợp nhiều kiểu dàn lạnh điều hòa trung tâm Daikin VRV trong cùng hệ. Dàn nóng có công suất lớn nhưng từng phòng vẫn phải được tính tải riêng để chọn đúng kiểu và công suất dàn lạnh.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ56AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU.

- Cassette Round Flow có Streamer - FXFRQ: phù hợp không gian mở cần phân phối gió 360°.

- Cassette Round Flow - FXFQ-AVM: cung cấp nhiều cấp công suất cho văn phòng mở, sảnh hoặc không gian thương mại.

- Cassette 4 hướng nhỏ gọn - FXZQ: phù hợp các phòng tải nhỏ hoặc khu vực có ô trần hạn chế. Ví dụ Daikin FXZQ40AVM có thể phục vụ một zone riêng trong hệ 56HP thay vì tăng công suất dàn lạnh theo quy mô tổng của dàn nóng.

- Cassette 2 hướng - FXCQ: phù hợp phòng dài hoặc khu vực cần cấp gió theo hai phía.

- Cassette 1 hướng - FXEQ: bổ sung lựa chọn cho các không gian cần hướng thổi tập trung.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ56AMYM

- FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, phù hợp khách sạn, văn phòng và các khu vực cần giấu toàn bộ thân máy trên trần.

- FXDQ: có các cấp tải nhỏ khoảng 7.500-24.200BTU, phù hợp phòng riêng hoặc vị trí có chiều cao trần kỹ thuật hạn chế.

- FXMQ-PAVE: phù hợp các zone cần áp suất tĩnh cao hơn và mạng ống gió có nhiều cửa cấp. Với tải khoảng 54.600BTU, FXMQ140PAVE là một cấp có thể được đánh giá cho khu vực lớn trong hệ RXUQ56AMYM.

- FXMQ công suất lớn: bổ sung lựa chọn cho khu vực có tải và lưu lượng gió cao hơn dãy nối ống gió thông thường; điều kiện kết nối cần được kiểm tra riêng.

4.3. Dàn lạnh treo tường, áp trần và đặt sàn kết nối với RXUQ56AMYM

- Dàn lạnh treo tường - FXAQ: có nhiều cấp công suất khoảng 7.500-38.200BTU, phù hợp phòng riêng, phòng quản lý hoặc khu vực cải tạo.

- Dàn lạnh áp trần - FXHQ: dải công suất khoảng 12.300-52.900BTU, phù hợp showroom, nhà hàng hoặc khu vực không có trần giả.

- Dàn lạnh đặt sàn - FXLQ: phù hợp các khu vực cần đặt thiết bị thấp và không thuận lợi cho giải pháp âm trần.

- Dàn lạnh đặt sàn giấu tường - FXNQ: có thể bố trí trong hốc kỹ thuật để giảm ảnh hưởng đến thiết kế nội thất.

- Dàn lạnh tủ đứng nối ống gió - FXVQ: có các cấp tải lớn và cần kiểm tra riêng điều kiện kết nối trước khi đưa vào hệ RXUQ56AMYM.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ56AMYM

Ở công suất 157kW, phần tải dành cho khí tươi có thể chiếm tỷ trọng đáng kể. Vì vậy FXMQ xử lý không khí ngoài trời hoặc AHU cần được tính ngay từ giai đoạn chọn dàn nóng.

- FXMQ-MFV1: gồm FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1, dải công suất khoảng 47.800-95.500BTU.

- FXMQ-AFVM: gồm FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM.

- AHU / AHUR: được lựa chọn theo lưu lượng gió, tải coil và trạng thái không khí thiết kế. Công suất coil phải được cộng cùng tải dàn lạnh khi kiểm tra tổng cấu hình hệ.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ56AMYM

- VAM-HVE: có dải lưu lượng khoảng 150-2.000m³/h, cho phép chia giải pháp thông gió theo từng tầng hoặc từng zone.

Ví dụ, VAM500HVE có thể bố trí cho một khu vực cần khoảng 500m³/h thay vì dùng một thiết bị lưu lượng lớn chung cho nhiều zone có lịch vận hành khác nhau.

- VKM: thông gió thu hồi nhiệt tích hợp DX Coil, phù hợp khi cần vừa trao đổi nhiệt vừa hỗ trợ xử lý nhiệt của không khí ngoài trời.

Các giải pháp cấp khí tươi có thể xem thêm tại danh mục thiết bị xử lý không khí Daikin.

5. Dàn nóng ba RXUQ56AMYM phù hợp với công trình nào?

RXUQ56AMYM phù hợp các dự án cần vùng tải khoảng 157kW, có nhiều zone và đủ điều kiện bố trí ba module ngoài trời. Ở quy mô này, lịch sử dụng từng khu vực và yêu cầu dự phòng cần được đánh giá cùng tổng tải lạnh.

- Tòa nhà văn phòng quy mô lớn: phù hợp nhiều khu chức năng có lịch vận hành tương đối đồng bộ. Không gian mở có thể dùng Cassette, phòng họp dùng nối ống gió và phòng quản lý sử dụng dàn tải nhỏ hơn.

- Khách sạn và resort: có thể phục vụ cụm phòng, sảnh, nhà hàng và back-office. Nếu khối phòng nghỉ và khu công cộng vận hành theo lịch khác biệt lớn, cần cân nhắc chia thành nhiều hệ độc lập.

- Trung tâm thương mại và showroom: có thể phối hợp nhiều kiểu dàn lạnh theo từng zone. Những khu không có trần giả nhưng cần luồng gió xa có thể sử dụng dàn lạnh áp trần FXHQ100MAVE 38.200BTU, trong khi khu vực mở dùng Cassette hoặc nối ống gió.

- Trường học và trung tâm đào tạo: phù hợp nhiều phòng học, thư viện, hội trường và khu hành chính; các khu đông người cần tính đồng thời tải khí tươi.

- Nhà máy và khu công nghiệp: phù hợp văn phòng điều hành, QC, trung tâm kiểm soát, phòng họp và khu hành chính. Tải nhiệt công nghệ cần được tính tách khỏi tải điều hòa tiện nghi.

- Bệnh viện và cơ sở y tế: có thể sử dụng cho các khu điều hòa thông thường; những khu cần kiểm soát áp suất, lọc khí hoặc nhiễm khuẩn phải thiết kế AHU chuyên biệt.

- Công trình nhiều tầng: một hệ 56HP phù hợp hơn khi các tầng có lịch hoạt động tương đối gần nhau. Nếu từng tầng độc lập hoàn toàn, chia nhiều hệ nhỏ hơn thường thuận tiện hơn cho vận hành và bảo trì.

6. Câu hỏi thường gặp về Daikin VRV X RXUQ56AMYM

6.1. RXUQ56AMYM gồm những dàn nóng nào?

RXUQ56AMYM gồm RXUQ16AYM + 2 × RXUQ20AYM, được kết nối bằng BHFP22P151 thành một hệ VRV X 56HP.

6.2. RXUQ56AMYM khác RXUQ54AMYM ở điểm nào?

Cả hai giữ hai module 20HP; RXUQ56AMYM tăng module còn lại từ 14HP lên 16HP để nâng công suất từ 152 lên 157kW.

6.3. Tải khoảng 153-154kW có nhất thiết phải chọn 56HP không?

Không nhất thiết. Cần kiểm tra tải thiết kế và tỷ lệ sử dụng đồng thời trước khi tăng từ cấp 54HP lên 56HP.

6.4. Nếu tải lạnh 157kW vẫn thiếu so với nhu cầu công trình thì nên xem model nào?

Nếu tải chỉ tăng thêm một cấp, có thể đối chiếu RXUQ58AMYM 58HP với công suất 162kW; nếu zoning khác biệt lớn, chia thêm một hệ VRV độc lập cũng cần được xem xét.

6.5. Hai module 20HP có hoạt động độc lập cho hai khu vực không?

Không. Cả ba dàn nóng hoạt động như một hệ VRV X chung và phối hợp theo tổng tải của mạng dàn lạnh.

6.6. Nếu một module gặp sự cố thì hệ còn vận hành được không?

Có thể hỗ trợ vận hành khẩn cấp bằng các module còn lại khi chức năng dự phòng được cài đặt; công suất khả dụng lúc đó sẽ thấp hơn 56HP.

6.7. FXMQ hoặc AHU có tính vào tổng tải 157kW không?

Có nếu thiết bị lấy tải lạnh từ cùng RXUQ56AMYM. Công suất xử lý khí phải được cộng cùng các dàn lạnh trước khi chốt cấu hình.

6.8. Một hệ 56HP hay chia nhiều hệ nhỏ sẽ dễ vận hành hơn?

Nếu các zone có lịch tương đồng, một hệ lớn có thể phù hợp; nếu hoạt động độc lập, chia hệ thường linh hoạt hơn cho điều khiển và bảo trì.

RXUQ56AMYM có điểm riêng ở cấu hình module 16HP kết hợp hai dàn 20HP. Với 20 năm kinh nghiệm, kỹ sư Sen Việt sẽ kiểm tra tải từng zone, dàn lạnh, khí tươi, đường ống, mặt bằng ba dàn nóng và yêu cầu dự phòng trước khi chốt hệ.

RXUQ56AMYM phù hợp khi công trình thực sự cần vùng tải khoảng 157kW và có thể tổ chức hiệu quả trong một hệ VRV X ba module. Sen Việt hỗ trợ khảo sát, tính tải, lựa chọn dàn lạnh/AHU và đánh giá phương án một hệ lớn hoặc chia nhiều hệ trước khi bóc tách thiết bị.
