Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ40AMYM 40HP 1 chiều

Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ40AMYM 40HP 1 chiều

RXUQ40AMYM là dàn nóng đôi Daikin VRV X 1 chiều công suất 40HP (40 ngựa), được cấu hình từ 2 module RXUQ20AYM với tổng công suất làm lạnh 112kW ~ 382.000BTU/h. Hệ sử dụng bộ ống kết nối dàn nóng BHFP22P100 bán riêng và cho phép kết nối tối đa 64 dàn lạnh tùy điều kiện cấu hình.

Đây là cấp công suất lớn nhất trong nhóm VRV X sử dụng tổ hợp 2 dàn nóng. Với hệ 112kW, Sen Việt sẽ kiểm tra đồng thời tải từng zone, lịch vận hành, nhu cầu khí tươi, cách chia dàn lạnh và mặt bằng đặt 2 module 20HP trước khi chốt cấu hình. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

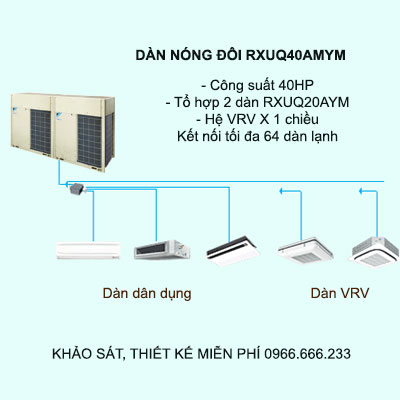

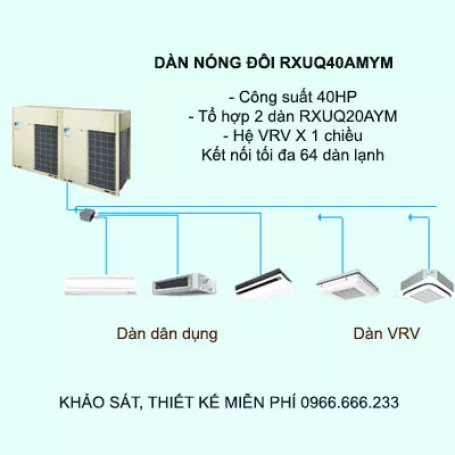

Dàn nóng Daikin VRV X RXUQ40AMYM 40HP kết nối tối đa 64 dàn lạnh

1. Thông số kỹ thuật máy lạnh điều hòa trung tâm Daikin VRV X RXUQ40AMYM

Thông số	RXUQ40AMYM
Dàn nóng	Dàn nóng đôi, tổ hợp 2 × RXUQ20AYM
Bộ ống kết nối 2 dàn nóng	BHFP22P100 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	112kW / 382.000BTU
Điện tiêu thụ làm lạnh	29,6kW
Điều khiển công suất	4-100%
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(4,9 × 1) + (4,2 × 1) + (4,9 × 1) + (4,2 × 1)kW
Lưu lượng gió	297 + 297m³/phút
Kích thước (C × R × D)	(1.657 × 1.240 × 765) + (1.657 × 1.240 × 765)mm
Trọng lượng	291 + 291kg
Độ ồn	68dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	11,7 + 11,7kg
Ống kết nối lỏng / hơi	Ø19,1mm / Ø34,9mm (Hàn)
Số dàn lạnh kết nối tối đa	64 dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng đôi Daikin VRV X RXUQ40AMYM

2.1. Điều chỉnh công suất từ 4-100% theo tải thực tế

RXUQ40AMYM đạt công suất làm lạnh 112kW nhưng một hệ phục vụ nhiều zone không phải lúc nào cũng cần toàn bộ 40HP. Tải thay đổi theo số khu vực sử dụng, mật độ người, điều kiện ngoài trời và thời điểm trong ngày.

Khả năng tối ưu hiệu suất khi giảm tải là một đặc tính quan trọng của dàn nóng Daikin VRV X. Với phạm vi điều khiển 4-100%, RXUQ40AMYM có thể giảm công suất khi nhu cầu thực tế thấp hơn tải định mức.

Điều này đặc biệt có ý nghĩa với văn phòng, khách sạn, trường học hoặc tòa nhà nhiều khu vực, nơi số dàn lạnh hoạt động thường xuyên thay đổi trong ngày.

2.2. VRT Smart kiểm soát tải cho hệ thống nhiều zone

VRT Smart sử dụng dữ liệu từ các dàn lạnh để điều chỉnh nhiệt độ môi chất và tốc độ máy nén theo tổng nhu cầu làm lạnh.

- Cấp lạnh theo nhu cầu: khi một phần khu vực đã đạt nhiệt độ cài đặt, hệ có thể giảm tải thay vì tiếp tục vận hành toàn bộ 112kW.

- Phối hợp điều khiển lưu lượng gió: các dàn lạnh hỗ trợ VRT Smart có thể kết hợp kiểm soát môi chất và lưu lượng gió để đáp ứng tải sát hơn.

- Hạn chế tổn thất ở tải thấp: quá trình điều khiển ổn định giúp giảm tình trạng máy nén phải liên tục khởi động và dừng khi nhu cầu lạnh thay đổi.

Với hệ 40HP, VRT Smart không thay thế việc chia zone hợp lý. Nếu một khu vực vận hành 24/7 trong khi các khu vực khác chỉ dùng giờ hành chính, kỹ sư vẫn cần đánh giá việc chia thành nhiều hệ độc lập.

2.3. Máy nén Scroll nâng hiệu quả trong vùng tải thay đổi

Máy nén Scroll của VRV X được thiết kế để hạn chế rò rỉ môi chất bên trong khi vận hành ở tải thấp. Cơ chế kiểm soát áp suất ngược giúp ổn định chuyển động của đĩa nén theo điều kiện làm việc.

- Kiểm soát áp suất ngược: lực tác động lên đĩa nén được tối ưu theo tải, hỗ trợ duy trì hiệu quả khi hệ giảm công suất.

- Kiểm soát nhiệt độ dầu: giúp hạn chế điện năng cần thiết cho quá trình làm nóng dầu khi máy nén ở trạng thái chờ.

RXUQ40AMYM sử dụng hai dàn nóng Daikin RXUQ20AYM giống nhau, mỗi module 20HP cùng phối hợp để tạo tổng công suất 112kW.

2.4. VRV X tăng COP đồng thời giảm diện tích lắp đặt

Ở cấp 18HP dùng làm mốc so sánh, VRV X đạt COP 4,54 so với 4,40 của VRV IV dòng COP cao, tương đương mức tăng khoảng 3%. Diện tích lắp đặt đồng thời giảm từ 2,13m² xuống 1,66m² và trọng lượng giảm từ 555kg xuống 400kg.

So với dàn nóng Daikin VRV IV, thế hệ VRV X vì vậy không chỉ cải thiện hiệu suất mà còn hướng đến giảm diện tích và tải trọng khu kỹ thuật - yếu tố đáng chú ý khi công trình phải bố trí nhiều dàn nóng trên tầng mái.

VRV X tăng COP đồng thời tối ưu diện tích và trọng lượng lắp đặt so với VRV IV dòng COP cao

2.5. Tự động nạp môi chất hỗ trợ chất lượng lắp đặt

Hệ RXUQ40AMYM có thể phục vụ mạng dàn lạnh và đường ống lớn, vì vậy lượng môi chất bổ sung cần được kiểm soát chính xác. Chức năng tự động nạp môi chất hỗ trợ xác định lượng cần bổ sung sau bước nạp trước.

- Hạn chế dư hoặc thiếu môi chất: giảm nguy cơ ảnh hưởng hiệu suất do sai lệch lượng gas trong quá trình thi công.

- Hỗ trợ khi nạp lại: sau khi xử lý rò rỉ, chức năng này giúp kỹ thuật viên kiểm soát lượng môi chất phù hợp với cấu hình thực tế.

2.6. Lưu lượng gió lớn và yêu cầu bố trí khu kỹ thuật

Hai module RXUQ20AYM tạo tổng lưu lượng gió 594m³/phút. Với hệ 40HP, khả năng thoát gió của khu kỹ thuật cần được xem xét cùng khoảng cách giữa các dàn nóng, lam kiến trúc và nguy cơ quẩn khí nóng.

- Áp suất tĩnh ngoài lên đến 78,4Pa: hỗ trợ các phương án đặt dàn nóng phía sau lam hoặc trong khu vực có trở lực thoát gió khi thiết kế giải nhiệt phù hợp.

- Độ ồn 68dBA: cần được đánh giá theo vị trí đặt máy, đặc biệt với khách sạn, bệnh viện, khu căn hộ hoặc công trình có khu vực nhạy cảm tiếng ồn gần tầng kỹ thuật.

- Chế độ vận hành êm ban đêm: có thể giảm công suất theo khoảng thời gian cài đặt nhằm hạn chế tiếng ồn ảnh hưởng đến khu vực xung quanh.

2.7. Thiết kế bên trong hỗ trợ giải nhiệt và bảo trì

- Dàn trao đổi nhiệt 4 mặt: tăng diện tích trao đổi nhiệt mà không cần tăng kích thước thiết bị tương ứng; ống trao đổi nhiệt Ø7 giúp giảm trở lực dòng khí.

- Tối ưu đường gió: các thành phần điện được thu gọn và bố trí ở khu vực ít cản trở lưu lượng không khí đi qua dàn trao đổi nhiệt.

- Thuận tiện tiếp cận linh kiện: các thành phần điện được bố trí phía trên để hỗ trợ kỹ thuật viên trong quá trình kiểm tra và bảo trì.

- Làm mát module Inverter: hỗ trợ duy trì khả năng vận hành trong điều kiện nhiệt độ ngoài trời cao; phạm vi làm lạnh của RXUQ40AMYM đến 49°CDB.

2.8. Đường ống dài hỗ trợ công trình nhiều tầng

RXUQ40AMYM hỗ trợ mạng đường ống dài, cho phép tập trung hai dàn nóng tại khu kỹ thuật trong khi các dàn lạnh phân bố trên nhiều tầng hoặc nhiều khu vực.

- Giới hạn đường ống: chiều dài thực tế tối đa 165m, chiều dài tương đương tối đa 190m và tổng chiều dài đường ống có thể đạt 1.000m tùy điều kiện thiết kế.

Khả năng phân phối dàn lạnh trên phạm vi rộng là một lợi thế của hệ thống điều hòa trung tâm Daikin VRV, nhưng với hệ 112kW vẫn cần kiểm tra chênh cao, REFNET, zoning và lịch vận hành trước khi quyết định gom tải.

2.9. Luân phiên và dự phòng giữa hai module RXUQ20AYM

- Vận hành luân phiên: hệ thống có thể phân bổ thời gian hoạt động giữa hai dàn nóng 20HP nhằm hạn chế việc một module phải vận hành kéo dài hơn module còn lại.

- Dự phòng giữa các dàn nóng: khi một module gặp sự cố, module còn lại có thể hỗ trợ vận hành khẩn cấp nếu chức năng được cài đặt và điều kiện hệ thống cho phép.

- Tự động kiểm tra hệ thống: hỗ trợ kiểm tra dây kết nối, trạng thái van chặn và thông tin đường ống trong quá trình chạy thử.

- LED 7 đoạn: giúp kỹ thuật viên theo dõi trạng thái vận hành và hỗ trợ công tác kiểm tra, bảo trì sau này.

3. Cấu hình tổ hợp 2 dàn nóng RXUQ20AYM của RXUQ40AMYM có gì đáng lưu ý?

RXUQ40AMYM là cấu hình đặc biệt trong nhóm dàn nóng đôi vì sử dụng hai module RXUQ20AYM hoàn toàn giống nhau. Đây cũng là hai module có công suất lớn nhất trong dãy dàn nóng đơn RXUQ-AYM.

- Hai module cùng công suất 20HP: mỗi dàn đóng góp 56,0kW, tạo thành tổng công suất làm lạnh 112kW của hệ 40HP.

- Đồng nhất về kích thước và trọng lượng: cả hai module đều có kích thước 1.657 × 1.240 × 765mm, trọng lượng 291kg và lưu lượng gió 297m³/phút. Điều này thuận tiện khi tính mặt bằng, tải trọng sàn, vận chuyển và khoảng bảo trì.

- Đồng nhất thiết bị hỗ trợ bảo trì: sử dụng hai module cùng model giúp giảm khác biệt về cấu hình thiết bị trong cùng hệ, thuận tiện hơn khi kiểm tra hoặc thay thế linh kiện.

- Hai module không hoạt động như hai hệ 20HP độc lập: sau khi được ghép bằng BHFP22P100, chúng cùng đáp ứng tổng tải của mạng dàn lạnh và được điều khiển như một hệ VRV X 40HP.

- BHFP22P100 bán riêng: bộ ống kết nối hai dàn nóng cần được đưa vào danh mục thiết bị và vật tư khi bóc tách hệ thống.

So với RXUQ38AMYM sử dụng tổ hợp 18HP + 20HP, RXUQ40AMYM nâng module nhỏ lên 20HP để tạo cấu hình 20HP + 20HP đồng đều. Nếu tải tính toán chỉ nằm quanh 105-106kW, việc tăng từ 38HP lên 40HP vẫn cần được cân nhắc theo tải thực tế thay vì chọn dư công suất.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ40AMYM

RXUQ40AMYM có thể phối hợp nhiều series dàn lạnh VRV trong cùng một hệ thống. Dù dàn nóng đạt 112kW, công suất từng dàn lạnh vẫn phải được chọn theo tải thực tế của từng zone, sau đó mới kiểm tra tổng chỉ số công suất và điều kiện kết nối.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ40AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU.

- Cassette Round Flow có Streamer - FXFRQ: gồm nhiều cấp công suất khoảng 9.000-54.600BTU.

- Cassette Round Flow - FXFQ-AVM: gồm các model từ FXFQ25AVM đến FXFQ140AVM, dải công suất khoảng 9.000-54.600BTU.

- Cassette 4 hướng nhỏ gọn - FXZQ: cung cấp các cấp tải nhỏ hơn cho phòng riêng hoặc khu vực cần thân máy gọn.

- Cassette 2 hướng - FXCQ: có nhiều cấp công suất đến khoảng 48.000BTU, phù hợp phòng dài hoặc khu vực cần phân phối gió theo hai phía.

Trong một hệ 40HP, Cassette công suất nhỏ và lớn có thể cùng được phối hợp theo tải từng zone; không cần đồng nhất dàn lạnh chỉ vì toàn hệ sử dụng chung một dàn nóng công suất lớn.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ40AMYM

- FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE và FXSQ140PAVE.

Với khu vực cần khoảng 38.200BTU và ưu tiên giấu toàn bộ thiết bị trên trần, dàn lạnh Daikin FXSQ100PAVE là một cấp có thể phối hợp cùng các dàn lạnh tải nhỏ và lớn khác trong hệ RXUQ40AMYM.

- FXDQ: dải công suất khoảng 7.500-24.200BTU, bổ sung các cấp tải nhỏ cho phòng riêng hoặc nơi có trần kỹ thuật thấp.

- FXMQ-PAVE: dải công suất khoảng 7.500-54.600BTU, cung cấp thêm lựa chọn cho zone cần áp suất tĩnh và khả năng phân phối gió qua hệ thống ống gió.

4.3. Dàn lạnh treo tường, áp trần, đặt sàn và tủ đứng kết nối với RXUQ40AMYM

- Dàn lạnh treo tường - FXAQ: dải công suất khoảng 7.500-38.200BTU, phù hợp phòng riêng, phòng quản lý hoặc khu vực cải tạo.

- Dàn lạnh áp trần - FXHQ: dải công suất khoảng 12.300-52.900BTU, phù hợp khu vực không có trần giả hoặc yêu cầu luồng gió xa.

- Dàn lạnh đặt sàn - FXLQ: gồm nhiều cấp công suất khoảng 7.500-24.200BTU.

- Dàn lạnh đặt sàn giấu tường - FXNQ: tạo thêm lựa chọn cho không gian cần bố trí thiết bị thấp nhưng hạn chế lộ thân máy.

- Dàn lạnh tủ đứng nối ống gió - FXVQ: có các cấp tải lớn hơn và cần kiểm tra riêng điều kiện kết nối khi đưa vào hệ RXUQ40AMYM.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ40AMYM

Ở công suất 112kW, RXUQ40AMYM có thể vừa phục vụ dàn lạnh trong phòng vừa dành một phần tải cho thiết bị xử lý không khí ngoài trời hoặc AHU. Phần tải khí tươi cần được tính ngay từ giai đoạn thiết kế thay vì bổ sung sau khi đã chọn đủ dàn lạnh.

- FXMQ-MFV1: gồm FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1, dải công suất khoảng 47.800-95.500BTU.

Với khu vực cần xử lý lượng không khí ngoài trời ở cấp trung bình của dãy, FXMQ200MFV1 76.400BTU có thể được đưa vào cấu hình, nhưng công suất của thiết bị phải được tính cùng tổng tải dàn lạnh RXUQ40AMYM.

- FXMQ-AFVM: gồm FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM.

- AHU / AHUR: được lựa chọn theo tải coil, lưu lượng gió và trạng thái không khí thiết kế; công suất coil phải được tính trong tổng tỷ lệ kết nối của hệ.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ40AMYM

- VKM: thông gió thu hồi nhiệt tích hợp DX Coil, phù hợp khi cần vừa trao đổi nhiệt vừa hỗ trợ xử lý nhiệt cho không khí ngoài trời.

- VAM-HVE: gồm các cấp từ VAM150HVE đến VAM2000HVE, dải lưu lượng khoảng 150-2.000m³/h, cho phép chia giải pháp thông gió theo từng tầng hoặc từng zone.

Các phương án FXMQ, AHU, VKM và VAM có thể xem thêm tại danh mục thiết bị xử lý không khí Daikin để lựa chọn theo yêu cầu khí tươi của công trình.

5. Dàn nóng đôi RXUQ40AMYM phù hợp với công trình nào?

RXUQ40AMYM phù hợp các dự án cần khoảng 112kW tải lạnh, nhiều zone và có thể tổ chức hiệu quả trong một hệ VRV X lớn. Do đây là cấp cao nhất của nhóm hai dàn nóng, việc đánh giá zoning và cách vận hành càng quan trọng trước khi quyết định gom tải.

- Tòa nhà văn phòng quy mô lớn: phù hợp floor plate lớn hoặc cụm nhiều khu chức năng có lịch hoạt động tương đối đồng bộ. Không gian mở có thể dùng Cassette, phòng họp dùng nối ống gió và phòng riêng dùng dàn treo tường hoặc dạng tải nhỏ.

- Khách sạn và resort: có thể phục vụ cụm nhiều phòng kết hợp sảnh, nhà hàng, back-office hoặc khu dịch vụ. Cấu hình hai module giống nhau cũng thuận tiện khi bố trí và bảo trì khu dàn nóng.

- Trung tâm thương mại, showroom và nhà hàng lớn: phù hợp mặt bằng có nhiều zone và tải thay đổi mạnh theo lượng khách. Khả năng giảm tải có ý nghĩa khi nhiều khu vực không hoạt động đồng thời.

- Trường học và trung tâm đào tạo: có thể phục vụ nhiều phòng học, thư viện, phòng giáo viên và khu hành chính. Với mật độ người cao, lưu lượng khí tươi phải được tính cùng tải lạnh.

- Nhà máy và khu công nghiệp: phù hợp văn phòng điều hành, trung tâm kiểm soát, phòng QC, phòng họp và khu hành chính. Các khu sản xuất có tải nhiệt do thiết bị hoặc dây chuyền cần được tính riêng.

- Bệnh viện và cơ sở y tế: phù hợp khu hành chính, phòng làm việc và không gian điều hòa thông thường; khu vực yêu cầu áp suất, lọc khí hoặc kiểm soát nhiễm khuẩn cần giải pháp AHU chuyên biệt.

- Công trình có nhiều phòng lớn dùng nối ống gió: hệ 112kW cho phép phối hợp nhiều cấp dàn lạnh theo từng zone. Ví dụ, dàn lạnh treo tường FXAQ63PVE có thể dùng cho một khu vực tải khoảng 24.200BTU trong khi những zone khác sử dụng Cassette, giấu trần hoặc dàn công suất khác.

6. Câu hỏi thường gặp về Daikin VRV X RXUQ40AMYM

6.1. RXUQ40AMYM được cấu hình từ những dàn nóng nào?

RXUQ40AMYM sử dụng 2 module RXUQ20AYM giống nhau, được kết nối bằng BHFP22P100 để tạo thành một hệ VRV X 40HP.

6.2. RXUQ40AMYM khác RXUQ38AMYM ở điểm nào?

RXUQ38AMYM dùng tổ hợp 18HP + 20HP và đạt 106kW, còn RXUQ40AMYM dùng 20HP + 20HP và tăng công suất lên 112kW.

6.3. Hai module giống nhau có lợi gì khi lắp đặt và bảo trì?

Hai dàn có cùng kích thước, trọng lượng và lưu lượng gió, giúp bố trí mặt bằng, tải trọng sàn và kế hoạch bảo trì đồng đều hơn.

6.4. Tải khoảng 110kW nên chọn RXUQ38AMYM hay RXUQ40AMYM?

Nên dựa trên tải thiết kế và tỷ lệ sử dụng đồng thời. Nếu tải đã tiến sát 112kW, 40HP phù hợp hơn; nếu thấp hơn đáng kể, không nên tăng công suất chỉ để dự phòng.

6.5. Một hệ 40HP hay hai hệ nhỏ hơn sẽ vận hành thuận tiện hơn?

Nếu các zone có lịch hoạt động tương đồng, một hệ lớn có thể thuận tiện. Nếu nhiều khu vực vận hành độc lập, chia hệ thường linh hoạt hơn cho điều khiển và bảo trì.

6.6. RXUQ40AMYM có thể kết nối AHU hoặc thiết bị xử lý khí tươi không?

Có thể, nhưng tải coil AHU hoặc FXMQ phải được tính cùng tải dàn lạnh. Có thể tham khảo VKM100GAMV1 nếu nhu cầu là thông gió thu hồi nhiệt kết hợp DX Coil.

6.7. Nếu một module RXUQ20AYM cần bảo trì thì hệ thống có dừng hoàn toàn không?

Hệ nhiều module có thể hỗ trợ vận hành khẩn cấp bằng dàn còn lại khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép.

6.8. Nếu tải công trình vượt khả năng 40HP thì nên xử lý thế nào?

Khi tải vượt 112kW, cần tính lại phương án hệ công suất lớn hơn hoặc chia thành nhiều hệ độc lập; lựa chọn phụ thuộc zoning, lịch vận hành và yêu cầu dự phòng của công trình.

RXUQ40AMYM là cấp cao nhất trong nhóm VRV X cấu hình hai dàn nóng, vì vậy bài toán quan trọng không chỉ là đạt 112kW mà còn là có nên gom toàn bộ tải vào một hệ 40HP hay tổ chức thành nhiều hệ phù hợp hơn với cách công trình vận hành. Với 20 năm kinh nghiệm, kỹ sư Sen Việt sẽ kiểm tra tải, zoning, dàn lạnh, khí tươi, đường ống và khu kỹ thuật trước khi chốt thiết bị.

RXUQ40AMYM phù hợp khi công trình thực sự cần vùng tải khoảng 112kW và có thể khai thác hiệu quả cấu hình 2 × RXUQ20AYM. Sen Việt hỗ trợ khảo sát, tính tải, lựa chọn dàn lạnh/AHU và đánh giá phương án một hệ lớn hoặc chia nhiều hệ trước khi bóc tách thiết bị.
