Thiết bị thông gió thu hồi nhiệt Daikin VAM500HVE có lưu lượng gió danh định 500m³/h, thuộc dòng VAM-HVE của Daikin. Thiết bị sử dụng hệ thống quạt cấp – thải và bộ trao đổi nhiệt toàn phần để bổ sung khí tươi, thải khí tù đọng, đồng thời thu hồi một phần nhiệt và độ ẩm nhằm hạn chế tải nhiệt cho hệ thống điều hòa.
VAM500HVE phù hợp cho văn phòng, phòng họp, showroom, cửa hàng, căn hộ, biệt thự và các công trình cần thông gió khi đóng kín cửa sử dụng điều hòa. Với mức khí tươi tham khảo 25–30m³/h/người, lưu lượng 500m³/h tương ứng nhu cầu sơ bộ của khoảng 16–20 người, trước khi tính tổn thất áp suất và yêu cầu thông gió thực tế.
Ưu đãi VAM500HVE khi mua cùng hệ thống điều hòa không khí
Giá thiết bị thông thường: 26.740.000đ
Giá Sen Việt trợ giá: 23.740.000đ
Tiết kiệm 3.000.000đ khi khách hàng lựa chọn VAM500HVE cùng hệ thống điều hòa không khí.
Điều kiện áp dụng: Giá 23.740.000đ dành cho khách hàng mua kết hợp thiết bị thông gió VAM500HVE với hệ thống điều hòa không khí. Trường hợp chỉ mua riêng VAM500HVE, Hãy liên hệ Hotline: 0822.222.716.

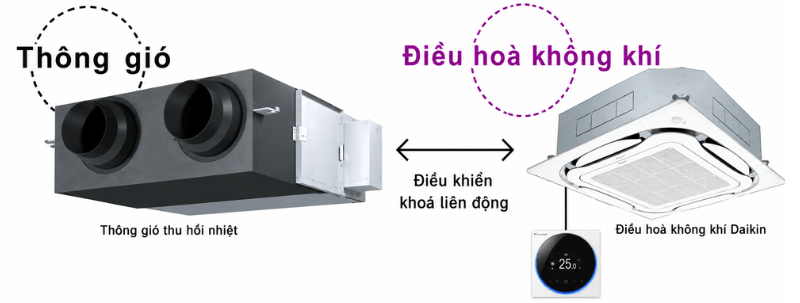

VAM500HVE kết hợp liên động với máy điều hòa không khí Daikin
1. Thông số kỹ thuật Daikin VAM500HVE
Thông số được đối chiếu với catalogue chính hãng Daikin VAM-HVE, mã VN-PCXDHMT2111A, trang 9. Các giá trị ngăn cách bởi dấu "/" tương ứng với tần số 50Hz/60Hz. Điện năng tiêu thụ, độ ồn và áp suất tĩnh thay đổi theo cấp quạt và điều kiện thử nghiệm.
| Thông số | Daikin VAM500HVE |
|---|---|
| Loại thiết bị | Thông gió thu hồi nhiệt toàn phần |
| Nguồn điện | 1 pha, 220–240V/220V, 50/60Hz |
| Lưu lượng gió – rất cao/cao | 500/500m³/h |
| Lưu lượng gió – thấp | 470/420m³/h |
| Hiệu suất trao đổi nhiệt khi làm lạnh – rất cao | 61,5/61,5% |
| Hiệu suất trao đổi nhiệt khi làm lạnh – thấp | 63,0/64,0% |
| Hiệu suất trao đổi nhiệt khi sưởi – rất cao | 80,0/80,0% |
| Hiệu suất trao đổi nhiệt khi sưởi – thấp | 81,5/82,5% |
| Hiệu suất trao đổi entanpy khi làm lạnh – rất cao | 62,5/62,5% |
| Hiệu suất trao đổi entanpy khi làm lạnh – thấp | 64,0/65,0% |
| Hiệu suất trao đổi entanpy khi sưởi – rất cao | 71,0/71,0% |
| Hiệu suất trao đổi entanpy khi sưởi – thấp | 72,5/73,5% |
| Điện năng tiêu thụ – trao đổi nhiệt, rất cao | 296–326/390W |
| Điện năng tiêu thụ – trao đổi nhiệt, cao | 248–261/329W |
| Điện năng tiêu thụ – trao đổi nhiệt, thấp | 223–233/268W |
| Điện năng tiêu thụ – Bypass, rất cao | 296–326/390W |
| Điện năng tiêu thụ – Bypass, cao | 248–261/329W |
| Điện năng tiêu thụ – Bypass, thấp | 223–233/268W |
| Độ ồn trao đổi nhiệt – rất cao | 36,0–37,0/38,5dB(A) |
| Độ ồn trao đổi nhiệt – cao | 35,0–36,0/35,0dB(A) |
| Độ ồn trao đổi nhiệt – thấp | 32,0–34,0/31,0dB(A) |
| Độ ồn Bypass – rất cao | 36,0–37,0/38,5dB(A) |
| Độ ồn Bypass – cao | 35,0–36,0/35,0dB(A) |
| Độ ồn Bypass – thấp | 32,0–34,0/31,0dB(A) |
| Áp suất tĩnh ngoài – rất cao | 165–190/245Pa |
| Áp suất tĩnh ngoài – cao | 140–175/180Pa |
| Áp suất tĩnh ngoài – thấp | 124–155/127Pa |
| Công suất động cơ quạt | 0,100kW × 2 |
| Loại quạt | Sirocco |
| Kích thước (C × R × D) | 338 × 832 × 973mm |
| Trọng lượng | 41kg |
| Vỏ máy | Thép tráng kẽm |
| Vật liệu cách nhiệt | Xốp polyurethane không cháy |
| Hệ thống trao đổi nhiệt | Trao đổi nhiệt toàn phần, gồm nhiệt hiện và nhiệt ẩn |
| Vật liệu trao đổi nhiệt | Giấy không cháy |
| Bộ lọc khí | Lớp sợi phủ đa hướng |
| Tỷ lệ lưu lượng gió cấp thực tế – rất cao | 90% |
| Đường kính họng nối ống gió | Ø200mm |
| Điều kiện môi trường xung quanh | -15 đến 50°CDB, độ ẩm tương đối không quá 80% |
Ghi chú kỹ thuật: Hiệu suất trao đổi nhiệt được đo theo JIS B8628:2017. Các thông số trong bảng là giá trị thử nghiệm của nhà sản xuất, không phải giá trị cố định tại mọi công trình. Hiệu suất trao đổi nhiệt 61,5% không đồng nghĩa hệ thống điều hòa giảm 61,5% điện năng.
2. Đặc điểm nổi bật của thiết bị thông gió thu hồi nhiệt
2.1. Cấp khí tươi và hút khí thải đồng thời
Daikin VAM500HVE vận hành theo nguyên lý thông gió cơ học loại 1, sử dụng quạt cho cả hai đường khí cấp và khí thải. Không khí ngoài trời được đưa vào phòng qua đường gió cấp, đồng thời không khí tù đọng được đưa ra ngoài theo đường gió thải.
Thiết bị hỗ trợ giảm tích tụ CO2, hơi ẩm và mùi trong những không gian thường xuyên đóng kín khi sử dụng điều hòa. Lưu lượng thực tế phụ thuộc mức quạt, tổn thất áp suất và cách bố trí đường ống gió.

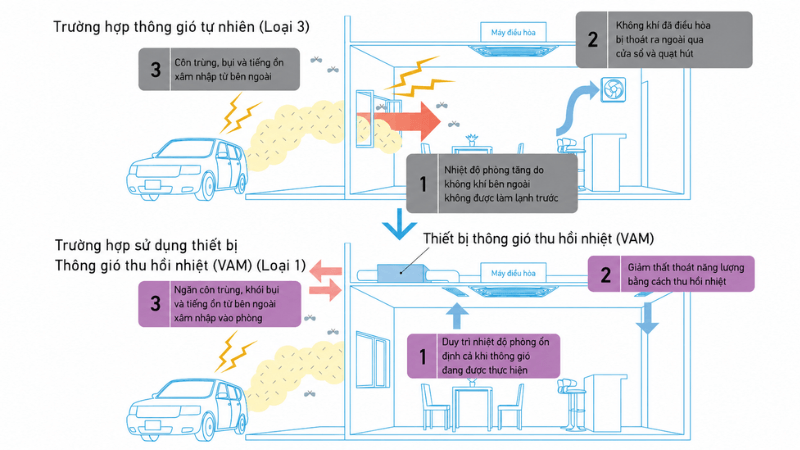

Thiết bị thông gió Daikin VAM500HVE kiểm soát luồng khí tươi và khí thải
2.2. Thu hồi nhiệt toàn phần, hỗ trợ giảm tải điều hòa
Bộ trao đổi nhiệt của VAM500HVE thu hồi một phần nhiệt và độ ẩm giữa hai luồng khí cấp – thải. Nhờ đó, không khí ngoài trời được trao đổi nhiệt trước khi vào phòng, giúp hạn chế tải nhiệt phát sinh so với phương án cấp khí tươi trực tiếp không có thu hồi nhiệt.
Daikin công bố hiệu suất trao đổi nhiệt khi làm lạnh ở mức quạt rất cao là 61,5% và hiệu suất trao đổi entanpy là 62,5%. Các chỉ số này phục vụ đánh giá hiệu quả thu hồi năng lượng; mức tiết kiệm điện thực tế còn phụ thuộc nhiệt độ, độ ẩm ngoài trời, tải lạnh và thời gian vận hành.
VAM500HVE không có dàn DX và không thay thế điều hòa. Với công trình cần chủ động xử lý nhiệt độ khí cấp, khách hàng có thể tham khảo thiết bị thông gió kết hợp dàn DX Daikin VKM.

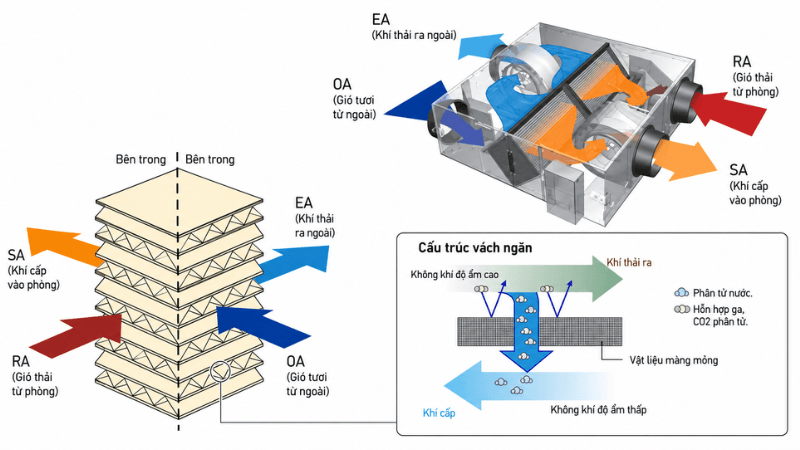

Quá trình VAM500HVE thu hồi nhiệt giúp giảm tải cho hệ thống điều hòa
2.3. Nhiều cấp lưu lượng và áp suất tĩnh ngoài phục vụ thiết kế ống gió
Thiết bị có lưu lượng danh định 500m³/h tại cấp quạt rất cao và cao; mức thấp đạt 470/420m³/h theo tần số 50Hz/60Hz. Áp suất tĩnh ngoài ở cấp rất cao là 165–190/245Pa.
Đây là các dữ liệu quan trọng để kỹ sư lựa chọn tuyến ống, kích thước miệng gió, phụ kiện và phương án tiêu âm. Không nên mặc định thiết bị luôn cung cấp đủ 500m³/h tại mọi mạng ống khi chưa tính tổn thất áp suất.

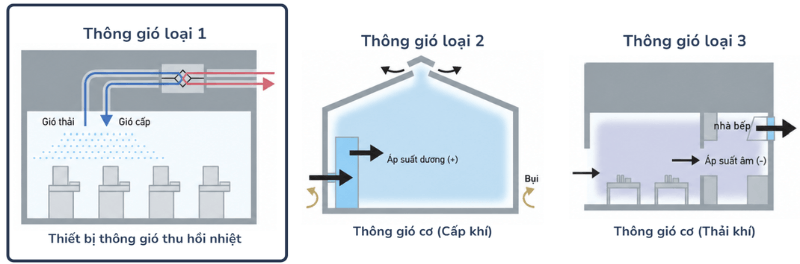

VAM500HVE vận hành thông gió loại 1
2.4. Chế độ Fresh-up hỗ trợ điều chỉnh cân bằng khí cấp – thải
Fresh-up cho phép thay đổi tương quan giữa lượng khí cấp và lượng khí thải theo cấu hình điều khiển, nhằm hỗ trợ kiểm soát hướng di chuyển không khí.
Thiên về áp suất dương: Tăng tương đối lượng khí cấp để hạn chế không khí từ khu vực lân cận xâm nhập qua các khe hở.
Thiên về áp suất âm: Tăng tương đối lượng khí thải nhằm hạn chế mùi hoặc không khí từ phòng lan sang khu vực xung quanh.
Khả năng tạo chênh lệch áp suất thực tế phụ thuộc độ kín phòng và thiết kế hệ thống. Fresh-up không thay thế các hệ thống kiểm soát áp suất chuyên dụng.

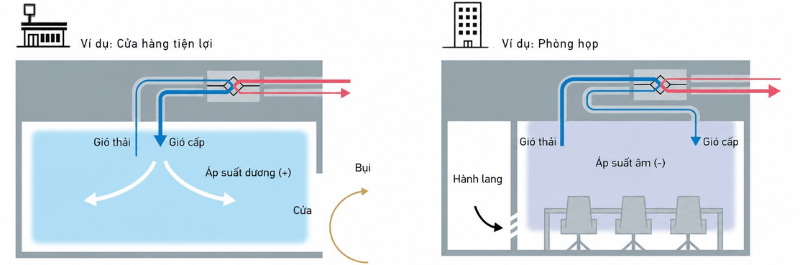

Daikin VAM500HVE có tính năng tăng cường Fresh-up
2.5. Điều chỉnh lưu lượng thông gió theo CO2
Thiết bị có thể phối hợp với cảm biến CO2 tương thích để điều chỉnh lượng khí tươi theo nhu cầu sử dụng thực tế. Khi số người tăng khiến nồng độ CO2 cao hơn, hệ thống có thể chuyển sang mức thông gió phù hợp; khi nhu cầu giảm, lưu lượng có thể được giảm để hạn chế thông gió quá mức.
Lưu ý: Cảm biến CO2 là phụ kiện tùy chọn, không mặc nhiên có sẵn trong bộ thiết bị tiêu chuẩn.

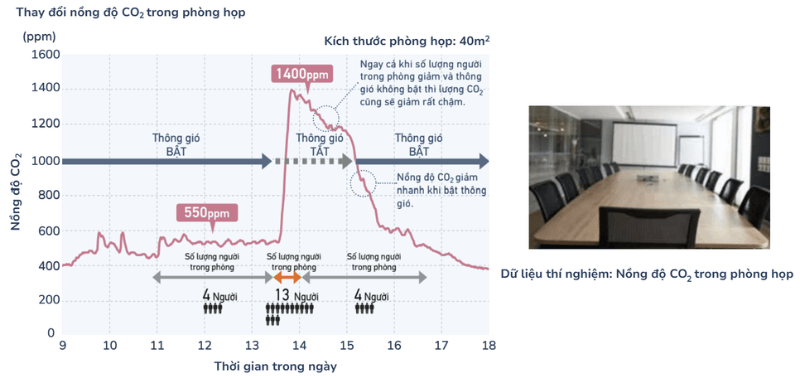

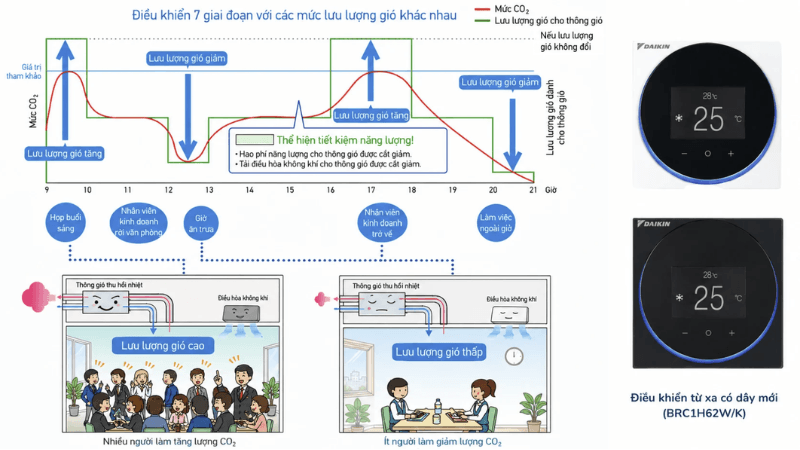

Biểu đồ minh họa sự thay đổi nồng độ CO2 trong phòng họp
Việc hiển thị nồng độ CO2 trên bộ điều khiển dây BRC1H62W/K hoặc loại tương thích phụ thuộc cấu hình cảm biến và hệ điều khiển được lựa chọn.
VAM500HVE có thể kết hợp cảm biến CO2 tùy chọn
2.6. Liên động với hệ thống điều hòa Daikin
VAM500HVE có thể phối hợp điều khiển với hệ thống điều hòa Daikin tương thích khi sử dụng cấu hình và phụ kiện phù hợp. Đây là một lợi thế khi khách hàng thiết kế đồng bộ hệ thống điều hòa và cấp khí tươi ngay từ đầu.
Điều khiển theo hiện diện: Có thể phối hợp tín hiệu cảm biến người dùng trên hệ điều hòa để điều chỉnh thông gió theo điều kiện sử dụng.

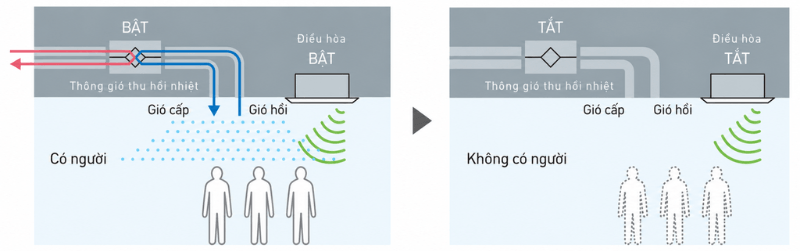

Minh họa chức năng điều khiển theo cảm biến hiện diện
Làm lạnh trước hoặc sưởi ấm trước: Theo cấu hình tương thích, thông gió có thể được trì hoãn khi điều hòa mới khởi động để hạn chế tải nhiệt bổ sung từ ngoài trời.

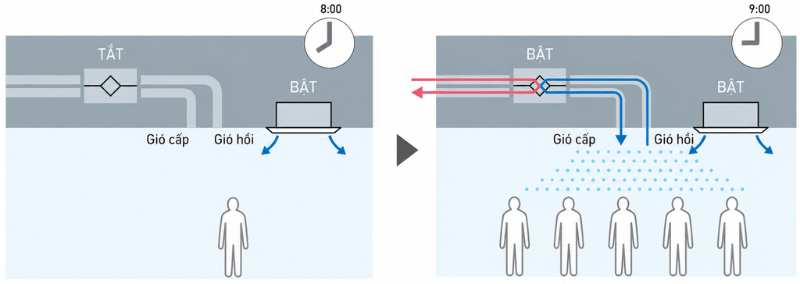

Thông gió VAM500HVE phối hợp điều khiển làm lạnh/sưởi ấm trước

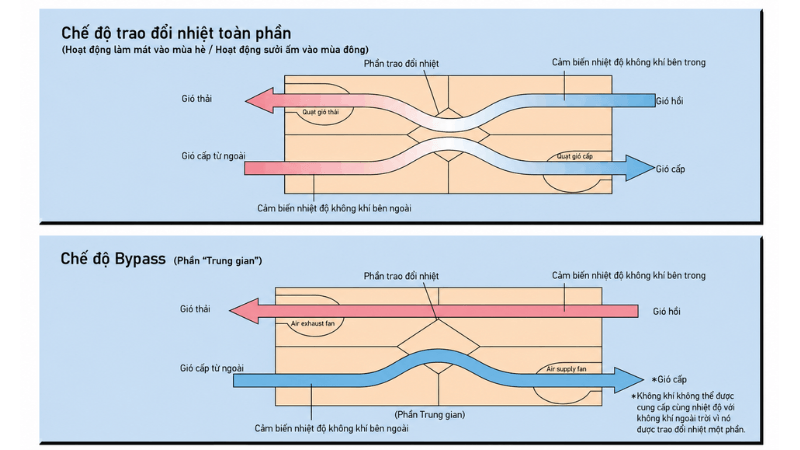

Chuyển đổi chế độ trao đổi nhiệt và Bypass: Hệ thống có thể chuyển đổi chế độ theo điều kiện vận hành và cấu hình điều khiển tương thích.
Cơ chế VAM500HVE chuyển đổi chế độ thông gió

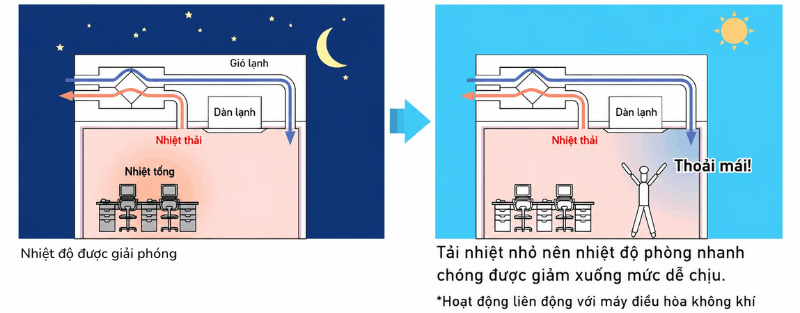

Thông gió làm mát ban đêm: Khi điều kiện ngoài trời phù hợp, thiết bị có thể hỗ trợ thải bớt nhiệt tích tụ trong phòng bằng không khí ngoài trời.
Giải pháp VAM500HVE hỗ trợ giảm nhiệt tích tụ bằng thông gió ban đêm
2.7. Thiết kế hỗ trợ thi công và bảo trì
Dòng VAM-HVE được cải tiến về móc treo, bố trí đầu nối và khả năng kết nối tín hiệu điều khiển. Các đặc điểm này hỗ trợ kỹ sư triển khai đường ống gió và bố trí thiết bị trong không gian trần kỹ thuật.
Trong quá trình thiết kế, cần bố trí khoảng trống bảo trì, cửa thăm, đường lấy khí ngoài trời và đường thải khí phù hợp. Phin lọc, bộ trao đổi nhiệt và quạt phải có khả năng tiếp cận để vệ sinh, kiểm tra định kỳ.

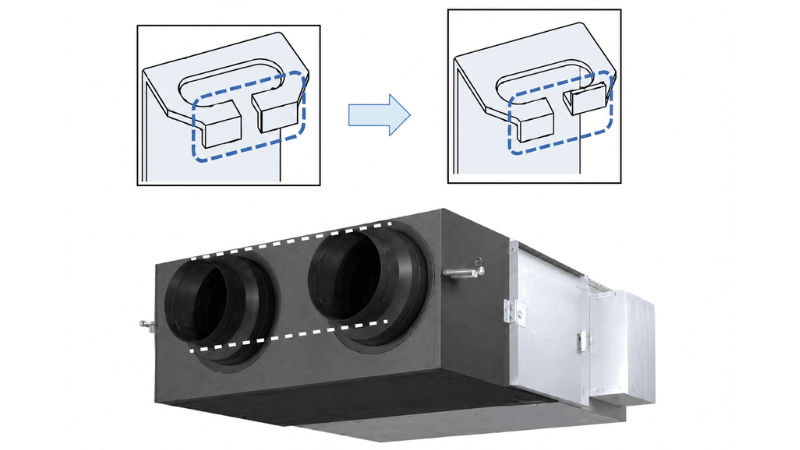

Chi tiết cải tiến lắp đặt và đấu nối trên VAM500HVE

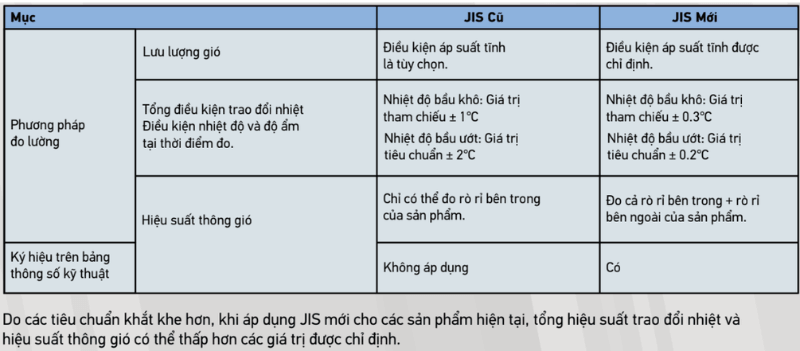

2.8. Thông số thử nghiệm theo JIS B8628:2017
Catalogue Daikin VAM-HVE sử dụng phương pháp thử nghiệm theo JIS B8628:2017 để đánh giá hiệu suất trao đổi nhiệt, lưu lượng gió, điện năng tiêu thụ, độ ồn và các điều kiện vận hành.
Những thông số kỹ thuật này cung cấp cơ sở cho việc lựa chọn thiết bị, nhưng kết quả thực tế cần được kiểm tra theo cấu hình ống gió và môi trường sử dụng của từng công trình.
Daikin VAM500HVE và phương pháp thử nghiệm JIS B8628:2017
3. VAM500HVE phù hợp cho phòng bao nhiêu m²?
Thiết bị có lưu lượng tối đa 500m³/h. Nếu áp dụng mức khí tươi tham khảo 25–30m³/h/người, model này có thể được đưa vào phương án sơ bộ cho không gian có khoảng 16–20 người sử dụng.
Ví dụ theo mật độ người giả định:
- Văn phòng, khu làm việc nhóm: Khoảng 80–100m² với mật độ 5m²/người.
- Showroom, cửa hàng, phòng giao dịch: Khoảng 48–60m² với mật độ 3m²/người.
- Phòng họp, phòng đào tạo: Khoảng 32–40m² với mật độ 2m²/người.
- Quán cà phê, phòng chờ: Cần xét số chỗ ngồi, thời gian sử dụng và yêu cầu thông gió theo công năng.
- Văn phòng nhà máy, phòng kỹ thuật: Cần tính số người và lưu lượng khí tươi theo điều kiện vận hành thực tế.
Lưu ý: Các diện tích này là ví dụ tính toán sơ bộ, không phải diện tích phục vụ cố định do Daikin công bố. Việc thiết kế cần tính tổn thất áp suất, lưu lượng khí cấp thực tế và yêu cầu thông gió của từng công trình.
Với nhu cầu thấp hơn, có thể tham khảo Daikin VAM350HVE. Với công trình cần lưu lượng cao hơn, nên so sánh các model VAM-HVE công suất lớn.
Các không gian thương mại phù hợp với VAM500HVE
4. Vì sao nên lựa chọn đồng bộ VAM500HVE với hệ thống điều hòa?
Khi hệ thống điều hòa và cấp khí tươi được tính toán đồng bộ, kỹ sư có thể lựa chọn lưu lượng gió ngoài trời, xác định tải nhiệt thông gió, bố trí đường ống và phương án điều khiển ngay từ giai đoạn thiết kế.
Đối với nhà ở và biệt thự: Hệ thống giúp bổ sung không khí ngoài trời có kiểm soát cho những phòng thường xuyên đóng kín khi sử dụng điều hòa.
Đối với văn phòng và phòng họp: Giải pháp kết hợp điều hòa – khí tươi hỗ trợ duy trì sự thông thoáng, đồng thời thu hồi một phần năng lượng từ khí thải.
Đối với showroom, cửa hàng và không gian thương mại: Hệ thống thông gió được bố trí phù hợp với công năng và thời gian sử dụng, tránh chọn lưu lượng chỉ theo diện tích.
Đối với nhà máy và nhà xưởng: VAM500HVE có thể được cân nhắc cho khu văn phòng, phòng quản lý hoặc khu vực phụ trợ phù hợp, không thay thế hệ thống hút khí thải công nghiệp chuyên dụng.
Việc lựa chọn đồng bộ cũng giúp Sen Việt lập phương án thiết bị, vật tư và thi công thống nhất theo yêu cầu dự án.
5. Giá thiết bị VAM500HVE và điều kiện trợ giá của Sen Việt
Giá thiết bị thông thường: 26.740.000đ.
Giá trợ giá khi mua cùng hệ thống điều hòa không khí: 23.740.000đ.
Mức ưu đãi: 3.000.000đ.
Điều kiện áp dụng: Khách hàng lựa chọn VAM500HVE cùng hệ thống điều hòa không khí do Sen Việt cung cấp.
Phạm vi giá: Giá thiết bị đã có VAT, không phải giá thi công trọn gói. Vật tư, ống gió, vận chuyển, nhân công lắp đặt và phụ kiện điều khiển tùy chọn được tính riêng theo báo giá.
5.1. Mua riêng VAM500HVE có được trợ giá 23.740.000đ không?
Không mặc nhiên áp dụng. Giá 23.740.000đ là chính sách hỗ trợ khi khách hàng chọn mua VAM500HVE cùng hệ thống điều hòa không khí do Sen Việt cung cấp. Trường hợp mua riêng thiết bị, hãy liên hệ Sen Việt để được biết giá chính xác tại thời điểm đặt hàng 0822.222.716.
5.2. Chi phí thiết kế và lắp đặt được tính như thế nào?
Chi phí lắp đặt phụ thuộc chiều dài ống gió, tiết diện ống, số vị trí cấp – thải, yêu cầu bảo ôn, tiêu âm, phụ kiện điều khiển và điều kiện thi công.
Sen Việt hỗ trợ khảo sát theo điều kiện áp dụng, thiết kế và lập dự toán đồng bộ khi khách hàng có nhu cầu triển khai hệ thống điều hòa kết hợp cấp khí tươi.
6. Chính sách bảo hành Daikin và Sen Việt Group
6.1. Bảo hành thiết bị của Daikin
Đối với model VAM500HVE thuộc phạm vi chính sách áp dụng, thời hạn bảo hành thiết bị là 12 tháng theo điều kiện của Daikin. Thời điểm bắt đầu, phạm vi bảo hành và các trường hợp loại trừ được xác định theo chứng từ mua hàng và chính sách chính thức của hãng.
6.2. Chính sách bảo hành toàn diện hệ thống của Sen Việt Group
Đối với công trình do Sen Việt cung cấp và thi công đáp ứng đủ điều kiện hợp đồng, Sen Việt có chính sách bảo hành toàn diện hệ thống đến 3 năm (36 tháng), bao gồm:
- Thiết bị: Bảo hành đến 36 tháng theo điều kiện áp dụng.
- Vật tư do Sen Việt cung cấp: Bảo hành 3 năm.
- Hạng mục thi công, lắp đặt: Bảo hành 3 năm.
Đây là chính sách riêng của Sen Việt, không phải thời hạn bảo hành mặc định của Daikin. Khách hàng chỉ mua riêng thiết bị không mặc nhiên được hưởng bảo hành vật tư và lắp đặt.
7. Câu hỏi thường gặp về Daikin VAM500HVE
7.1. Giá thiết bị thông gió thu hồi nhiệt VAM500HVE bao nhiêu?
Giá thiết bị thông thường là 26.740.000đ. Khi khách hàng lựa chọn VAM500HVE cùng hệ thống điều hòa không khí do Sen Việt cung cấp, giá trợ giá là 23.740.000đ, giảm 3.000.000đ. Đây là giá thiết bị, chưa bao gồm thi công trọn gói.
7.2. VAM500HVE phù hợp cho phòng bao nhiêu m²?
Thiết bị có lưu lượng tối đa 500m³/h. Với mức tham khảo 25–30m³/h/người, có thể xem xét cho khoảng 16–20 người. Diện tích phòng còn phụ thuộc mật độ người, công năng, tiêu chuẩn thông gió và tổn thất áp suất đường ống.
7.3. VAM500HVE có thay thế điều hòa không?
Không. VAM500HVE là thiết bị thông gió thu hồi nhiệt, không có chức năng chủ động làm lạnh như điều hòa. Thiết bị thường được kết hợp với hệ thống điều hòa để bổ sung khí tươi và thu hồi một phần năng lượng từ khí thải.
7.4. VAM500HVE có lọc được bụi mịn PM2.5 không?
Bộ lọc tiêu chuẩn hỗ trợ giữ một phần tạp chất. Không nên coi VAM500HVE tiêu chuẩn là máy lọc bụi mịn PM2.5 chuyên dụng nếu chưa có bộ lọc tương thích và thông số hiệu suất lọc được xác nhận.
7.5. Cảm biến CO2 có đi kèm thiết bị không?
Cảm biến CO2 là phụ kiện tùy chọn. Việc sử dụng chức năng tự điều chỉnh lưu lượng theo CO2 và hiển thị nồng độ trên bộ điều khiển phụ thuộc cấu hình thiết bị tương thích.
7.6. VAM500HVE có phù hợp hệ thống ống gió dài không?
Thiết bị có áp suất tĩnh ngoài ở cấp rất cao 165–190/245Pa theo điều kiện 50Hz/60Hz. Chiều dài ống gió phù hợp phải được kỹ sư tính toán dựa trên tổn thất áp suất toàn tuyến và điểm vận hành thực tế.
7.7. Chính sách bảo hành VAM500HVE thế nào?
Daikin áp dụng bảo hành thiết bị 12 tháng theo điều kiện tương ứng. Sen Việt có chính sách bảo hành toàn diện thiết bị, vật tư và lắp đặt đến 36 tháng đối với công trình do Sen Việt cung cấp và thi công đáp ứng đủ điều kiện hợp đồng.
7.9. Mua VAM500HVE chính hãng, giá tốt ở đâu?
Sen Việt Group – Proshop Daikin cung cấp thiết bị thông gió thu hồi nhiệt Daikin chính hãng cho khách mua lẻ, đại lý, nhà thầu và chủ đầu tư trên toàn quốc. Sen Việt đang có chính sách giá 23.740.000đ khi khách hàng lựa chọn VAM500HVE cùng hệ thống điều hòa không khí.
Liên hệ 0822.222.716 để nhận báo giá và tư vấn cấu hình phù hợp.
7.10. Đơn vị nào tư vấn, thiết kế và thi công hệ thống điều hòa kết hợp cấp khí tươi?
Sen Việt Group – Proshop Daikin có hơn 20 năm kinh nghiệm trong lĩnh vực HVAC, đã triển khai hàng nghìn công trình trên toàn quốc. Sen Việt cung cấp giải pháp từ khảo sát, tính toán tải lạnh và lưu lượng khí tươi đến lựa chọn thiết bị, thiết kế ống gió, thi công và bảo hành.
Với chi nhánh tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, Sen Việt hỗ trợ khách hàng tại cả ba miền Bắc – Trung – Nam, từ nhà ở, biệt thự đến văn phòng, nhà máy và công trình thương mại.
8. Sen Việt Group – Giải pháp điều hòa và cấp khí tươi đồng bộ
Việc lựa chọn đồng thời hệ thống điều hòa không khí và thiết bị thông gió thu hồi nhiệt giúp chủ đầu tư có phương án tổng thể về tải lạnh, lưu lượng khí tươi, đường ống gió, điều khiển và bảo trì.
Sen Việt Group – Proshop Daikin tư vấn, thiết kế và thi công hệ thống HVAC đồng bộ trên toàn quốc, phục vụ cả khách hàng mua thiết bị và chủ đầu tư dự án.
Quý khách có thể tham khảo danh mục thông gió thu hồi nhiệt Daikin VAM-HVE và hệ thống điều hòa trung tâm Daikin VRV để lựa chọn giải pháp phù hợp.
Sen Việt Group – Proshop Daikin
Giá VAM500HVE thông thường: 26.740.000đ.
Giá trợ giá khi mua cùng hệ thống điều hòa không khí: 23.740.000đ.
Tiết kiệm: 3.000.000đ theo điều kiện chương trình.
Hotline tư vấn: 0822.222.716
Email: info@senviet.co
Chi nhánh: Hà Nội – Đà Nẵng – TP. Hồ Chí Minh.
Khách hàng vui lòng cung cấp thông tin hệ thống điều hòa dự kiến, bản vẽ mặt bằng, số lượng người và địa điểm công trình để nhận tư vấn thiết bị, điều kiện trợ giá và dự toán thi công phù hợp.
