Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ18AMYM 18HP 1 chiều

Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ18AMYM 18HP 1 chiều

RXUQ18AMYM là dàn nóng đôi Daikin VRV X 1 chiều công suất 18HP (18 ngựa), được cấu hình từ RXUQ8AYM + RXUQ10AYM với tổng công suất làm lạnh 50,4kW ~ 172.000BTU/h. Hệ kết nối tối đa 29 (36) dàn lạnh tùy điều kiện, sử dụng bộ ống kết nối dàn nóng BHFP22P100 bán riêng và có thể phối hợp dàn lạnh VRV hoặc kết hợp dàn lạnh dân dụng thông qua bộ BP.

Cùng dãy công suất 18HP, Daikin còn có RXUQ18AYM là dàn nóng đơn. Sen Việt sẽ cân đối giữa phương án một dàn nóng và cấu hình 8HP + 10HP theo tải lạnh, khu vực đặt máy và yêu cầu duy trì vận hành của công trình. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

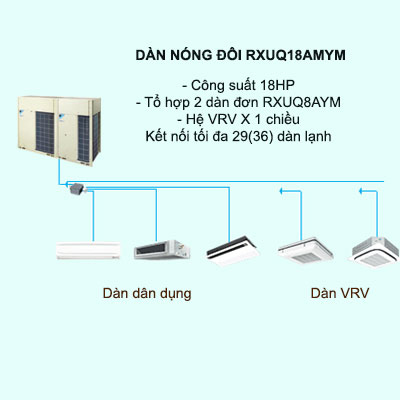

Dàn nóng trung tâm Daikin VRV X RXUQ18AMYM 18HP kết nối tối đa 29 (36) dàn lạnh



1. Thông số kỹ thuật máy lạnh điều hòa trung tâm Daikin VRV X RXUQ18AMYM

Thông số	RXUQ18AMYM
Dàn nóng	Dàn nóng đôi, tổ hợp RXUQ8AYM + RXUQ10AYM
Bộ ống kết nối 2 dàn nóng	BHFP22P100 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	50,4kW / 172.000BTU
Điện tiêu thụ làm lạnh	11,14kW
Điều khiển công suất	8-100%
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(3,4 x 1) + (3,4 x 1)kW
Lưu lượng gió	178 + 178m³/phút
Kích thước (C x R x D)	(1.657 x 930 x 765) + (1.657 x 930 x 765)mm
Trọng lượng	185 + 185kg
Độ ồn	59dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	6,6 + 8,3kg
Ống kết nối lỏng / hơi	Ø15,9mm / Ø28,6mm (Hàn)
Số dàn lạnh kết nối tối đa	29 (36) dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng đôi Daikin VRV X RXUQ18AMYM

RXUQ18AMYM sử dụng nền tảng công nghệ chung của dàn nóng Daikin VRV X như điều khiển VRT Smart, tối ưu tải thấp, máy nén Scroll, I-demand, tự động nạp môi chất và khả năng triển khai đường ống dài. Điểm riêng của RXUQ18AMYM là cấu hình hai module khác công suất RXUQ8AYM + RXUQ10AYM cùng tạo thành hệ 18HP.

- Kết hợp module 8HP + 10HP: RXUQ18AMYM đạt tổng công suất làm lạnh 50,4kW bằng cách ghép hai dàn nóng có cấp công suất khác nhau. Hai module được điều khiển như một hệ VRV X chung chứ không phải hai hệ điều hòa độc lập.

- Điều khiển VRT Smart: hệ thống nhận thông tin tải từ các dàn lạnh, sau đó điều chỉnh nhiệt độ môi chất và tốc độ máy nén theo nhu cầu thực tế của từng thời điểm.

- Điều chỉnh công suất từ 8-100%: giúp hệ thống thích ứng khi chỉ một phần các zone đang sử dụng điều hòa, thay vì duy trì liên tục toàn bộ công suất 18HP.

- Luân phiên giữa các module: việc sử dụng nhiều dàn nóng cho phép phân bổ thời gian vận hành giữa RXUQ8AYM và RXUQ10AYM theo điều khiển của hệ thống.

- Hỗ trợ vận hành dự phòng giữa các dàn nóng: khi hệ được cài đặt phù hợp, cấu hình hai module tạo thêm phương án duy trì vận hành khẩn cấp nếu một dàn nóng gặp sự cố.

- Bộ ống kết nối dàn nóng bán riêng: RXUQ18AMYM sử dụng BHFP22P100 để liên kết hai module. Trong đó, RXUQ10AYM 10HP cũng là một dàn nóng đơn có thể sử dụng độc lập ở hệ công suất thấp hơn; bộ BHFP không đi kèm từng module và cần tính riêng khi bóc tách thiết bị.

3. RXUQ18AMYM và dàn nóng đơn 18HP khác nhau như thế nào?

Cả hai đều thuộc dãy VRV X 18HP nhưng RXUQ18AMYM tạo công suất bằng hai module 8HP + 10HP, trong khi dàn nóng đơn tập trung công suất trong một thân máy.

Tiêu chí	RXUQ18AMYM	RXUQ18AYM 18HP
Cấu hình dàn nóng	RXUQ8AYM + RXUQ10AYM	1 dàn nóng đơn
Dãy công suất	18HP	18HP
Công suất làm lạnh	50,4kW	50,0kW
Số dàn lạnh tối đa	29 (36)	29 (45)
Bộ nối dàn nóng	Cần BHFP22P100	Không cần bộ nối nhiều dàn nóng
Không gian lắp đặt	Cần bố trí 2 module	Bố trí 1 thân máy
Cấu hình module	8HP + 10HP	Tập trung 18HP trong 1 dàn nóng
Dự phòng giữa dàn nóng	Có thể khai thác khi hệ cài đặt phù hợp	Không có module dàn nóng thứ hai khi chạy độc lập

Khi nào RXUQ18AMYM đáng cân nhắc? Khi dự án cần khoảng 18HP nhưng muốn triển khai nhiều module, có đủ mặt bằng cho hai dàn nóng và ưu tiên khả năng luân phiên hoặc duy trì hệ thống khi một module phải tạm ngừng.

Khi nào dàn nóng đơn RXUQ18AYM 18HP thuận tiện hơn? Nếu khu kỹ thuật cần gọn, hạn chế số lượng thiết bị ngoài trời hoặc không yêu cầu dự phòng giữa các dàn nóng, cấu hình một thân máy sẽ đơn giản hơn.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ18AMYM

RXUQ18AMYM có thể kết nối nhiều dòng dàn lạnh VRV trong cùng hệ thống. Từng model được lựa chọn theo tải lạnh của mỗi khu vực, sau đó kiểm tra tổng chỉ số công suất, số lượng dàn lạnh và điều kiện kết nối của hệ 18HP.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ18AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFTQ25AVM, FXFTQ32AVM, FXFTQ40AVM, FXFTQ50AVM, FXFTQ63AVM, FXFTQ71AVM, FXFTQ80AVM, FXFTQ100AVM, FXFTQ125AVM và FXFTQ140AVM.

- Cassette Round Flow có Streamer - FXFRQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFRQ25A, FXFRQ32A, FXFRQ40A, FXFRQ50A, FXFRQ63A, FXFRQ71A, FXFRQ80A, FXFRQ100A, FXFRQ125A và FXFRQ140A.

- Cassette Round Flow, điều khiển VRT Smart - FXFQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM và FXFQ140AVM.

- Cassette 4 hướng nhỏ gọn, điều khiển VRT Smart - FXZQ-BVM: dải công suất khoảng 8.500-21.500BTU, gồm FXZQ20BVM, FXZQ25BVM, FXZQ32BVM, FXZQ40BVM và FXZQ50BVM.

- Cassette 2 hướng thổi, điều khiển VRT Smart - FXCQ-BVM: dải công suất khoảng 7.500-48.000BTU, gồm FXCQ20BVM, FXCQ25BVM, FXCQ32BVM, FXCQ40BVM, FXCQ50BVM, FXCQ63BVM, FXCQ80BVM và FXCQ125BVM.

Với một zone cần công suất khoảng 38.000BTU, có thể tham khảo FXFRQ100A khi tổng cấu hình RXUQ18AMYM đáp ứng điều kiện kết nối.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ18AMYM

- Giấu trần nối ống gió luồng gió 3D có cảm biến, điều khiển VRT - FXDSQ-AVM: có nhiều cấp công suất để kết hợp theo tải của từng zone trong hệ VRV X.

- Giấu trần nối ống gió áp suất tĩnh trung bình - FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE và FXSQ140PAVE.

- Giấu trần nối ống gió dạng mỏng - FXDQ: dải công suất khoảng 7.500-24.200BTU, gồm các cấp từ FXDQ20 đến FXDQ63 tùy series.

- Giấu trần nối ống gió áp suất tĩnh trung bình - cao - FXMQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE và FXMQ140PAVE.

Ở nhóm nối ống gió công suất lớn, FXSQ125PAVE là một model có thể được xem xét trong cấu hình RXUQ18AMYM khi tổng tải hệ thống phù hợp.

4.3. Dàn lạnh treo tường, áp trần, đặt sàn và tủ đứng kết nối với RXUQ18AMYM

- Dàn lạnh treo tường - FXAQ: dải công suất khoảng 7.500-38.200BTU, gồm FXAQ20AVM, FXAQ25AVM, FXAQ32AVM, FXAQ40AVM, FXAQ50AVM, FXAQ63AVM và các cấp lớn hơn tùy series.

- Dàn lạnh áp trần - FXHQ-MAVE: dải công suất khoảng 12.300-52.900BTU, gồm FXHQ32MAVE, FXHQ63MAVE, FXHQ100MAVE, FXHQ125MAVE và FXHQ140MAVE.

- Dàn lạnh đặt sàn - FXLQ-MAVE: dải công suất khoảng 7.500-24.200BTU, gồm FXLQ20MAVE, FXLQ25MAVE, FXLQ32MAVE, FXLQ40MAVE, FXLQ50MAVE và FXLQ63MAVE.

- Dàn lạnh đặt sàn giấu tường - FXNQ-MAVE: dải công suất khoảng 7.500-24.200BTU, gồm FXNQ20MAVE, FXNQ25MAVE, FXNQ32MAVE, FXNQ40MAVE, FXNQ50MAVE và FXNQ63MAVE.

- Dàn lạnh tủ đứng đặt sàn nối ống gió - FXVQ-NY1: dải công suất khoảng 47.800-191.000BTU, gồm FXVQ125NY1, FXVQ200NY1, FXVQ250NY1, FXVQ400NY1 và FXVQ500NY1. Khi sử dụng dòng FXVQ cần kiểm tra riêng điều kiện và tỷ lệ kết nối của toàn hệ.

Với khu vực cần dàn lạnh áp trần công suất khoảng 38.200BTU, có thể tham khảo FXHQ100MAVE.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ18AMYM

RXUQ18AMYM còn có thể phối hợp thiết bị xử lý không khí ngoài trời hoặc AHU khi công trình cần xử lý tải của lượng không khí tươi. Công suất của các thiết bị sử dụng DX Coil phải được tính cùng tổng tải dàn lạnh của hệ.

- Thiết bị xử lý không khí ngoài trời - FXMQ-MFV1: dải công suất khoảng 47.800-95.500BTU, gồm FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1.

- Thiết bị xử lý không khí ngoài trời - FXMQ-AFVM: dải công suất khoảng 30.700-95.500BTU, gồm FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM.

- AHU / AHUR kết nối hệ VRV: AHU được lựa chọn theo công suất coil, lưu lượng gió và tải lạnh của từng hệ thống. Khi AHU dùng chung RXUQ18AMYM với các dàn lạnh VRV, công suất coil phải được tính trong tổng tỷ lệ kết nối.

Với nhu cầu xử lý khí ngoài trời công suất lớn, có thể tham khảo FXMQ200MFV1 76.400BTU trong phương án tính tải tổng thể.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ18AMYM

- Thông gió thu hồi nhiệt tích hợp DX Coil - VKM: có nhiều cấp lưu lượng khoảng 500-950m³/h, kết hợp trao đổi nhiệt với DX Coil để hỗ trợ xử lý không khí ngoài trời.

- Thông gió thu hồi nhiệt - VAM-HVE: gồm các cấp từ VAM150HVE đến VAM2000HVE, dải lưu lượng khoảng 150-2.000m³/h.

Các giải pháp FXMQ, AHU, VKM và VAM có thể xem thêm tại nhóm thiết bị xử lý không khí Daikin để tính đồng bộ cùng hệ RXUQ18AMYM.

5. Dàn nóng đôi RXUQ18AMYM phù hợp với công trình nào?

Với công suất làm lạnh 50,4kW, RXUQ18AMYM phù hợp các công trình có nhiều khu vực sử dụng điều hòa nhưng muốn triển khai hệ 18HP bằng hai module 8HP + 10HP thay vì một dàn nóng đơn.

- Văn phòng và tòa nhà làm việc: phù hợp một tầng văn phòng lớn hoặc nhiều phòng ban có lịch vận hành khác nhau. Hệ có thể kết hợp Cassette cho khu làm việc mở, nối ống gió cho phòng họp và treo tường cho các phòng riêng.

- Khách sạn và căn hộ dịch vụ: cấu hình 18HP có thể phục vụ một cụm phòng kết hợp hành lang, sảnh hoặc khu dịch vụ khi tổng tải nằm trong giới hạn hệ. Hai module tạo thêm phương án duy trì làm lạnh nếu một dàn nóng cần kiểm tra.

- Trường học và trung tâm đào tạo: phù hợp nhiều lớp học, phòng giáo viên, phòng chức năng và khu hành chính. Với mật độ người cao, hệ điều hòa cần được tính kèm VAM, VKM hoặc thiết bị xử lý khí tươi.

- Showroom, nhà hàng và trung tâm dịch vụ: phù hợp mặt bằng có khu vực mở tải lớn kết hợp nhiều phòng hoặc zone nhỏ hơn, cho phép sử dụng nhiều kiểu dàn lạnh trong cùng hệ.

- Nhà máy và khu công nghiệp: RXUQ18AMYM có thể dùng cho khu văn phòng, phòng điều hành, phòng họp, phòng kỹ thuật hoặc khu hành chính trong nhà máy. Phần tải nhiệt phát sinh trực tiếp từ dây chuyền sản xuất cần được tính riêng.

- Phòng khám và cơ sở dịch vụ: phù hợp khu tiếp đón, phòng làm việc, phòng tư vấn và các khu vực điều hòa thông thường; những phòng có yêu cầu áp suất hoặc thông gió chuyên biệt cần thiết kế giải pháp riêng.

Với công trình có tải cao hơn 18HP nhưng vẫn ưu tiên cấu hình dàn nóng đôi, RXUQ20AMYM 20HP là cấp tiếp theo để kỹ sư so sánh sau khi tính tải.

6. Câu hỏi thường gặp về Daikin VRV X RXUQ18AMYM

6.1. RXUQ18AMYM gồm những dàn nóng nào?

Hệ 18HP được ghép từ một module RXUQ8AYM và một module RXUQ10AYM, cùng vận hành như một hệ VRV X hoàn chỉnh.

6.2. RXUQ18AMYM và dàn nóng đơn 18HP có cùng công suất không?

Không hoàn toàn. RXUQ18AMYM đạt 50,4kW, còn dàn nóng đơn 18HP đạt khoảng 50,0kW.

6.3. Hệ RXUQ18AMYM có thể dùng nhiều loại dàn lạnh cùng lúc không?

Có. Cassette, nối ống gió, treo tường, áp trần, đặt sàn và một số thiết bị xử lý không khí có thể được phối hợp nếu tổng cấu hình đáp ứng giới hạn kết nối.

6.4. Văn phòng hoặc khách sạn dùng RXUQ18AMYM có cần thêm khí tươi không?

Có nếu công năng yêu cầu thông gió. Lưu lượng khí tươi cần được tính theo số người và có thể phối hợp VAM-HVE, VKM, FXMQ hoặc AHU.

6.5. Lắp RXUQ18AMYM có cần mua thêm BHFP22P100 không?

Có. BHFP22P100 là bộ ống kết nối hai dàn nóng và được bán riêng, không đi kèm từng module.

6.6. Nếu một dàn nóng gặp sự cố thì hệ có còn hoạt động không?

Hệ nhiều module có thể hỗ trợ vận hành khẩn cấp bằng module còn lại khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép.

6.7. Nhà máy có thể sử dụng RXUQ18AMYM cho khu nào?

Phù hợp khu văn phòng, phòng điều hành, phòng họp và khu hành chính; khu sản xuất có tải nhiệt công nghệ cần được tính riêng.

Với RXUQ18AMYM, kỹ sư Sen Việt sẽ không chỉ kiểm tra tổng tải 18HP mà còn đánh giá việc chia công suất thành RXUQ8AYM + RXUQ10AYM có phù hợp với mặt bằng và yêu cầu vận hành hay không. Sen Việt hỗ trợ tính tải, lựa chọn dàn lạnh, phương án khí tươi, bộ BP và BHFP trước khi chốt cấu hình thiết bị.

RXUQ18AMYM phù hợp khi công trình cần hệ 18HP dạng nhiều module nhưng tải chưa đến mức phải chuyển sang cấu hình công suất lớn hơn. Sen Việt sẽ kiểm tra đồng thời vị trí đặt hai dàn nóng, tổng tải dàn lạnh và nhu cầu khí tươi để hạn chế thay đổi thiết kế khi thi công.

YÊU CẦU KHẢO SÁT & BÁO GIÁ RXUQ18AMYM TẠI ĐÂY

RXUQ18AMYM là dàn nóng đôi 18HP sử dụng hai module 8HP + 10HP, tạo thêm lựa chọn cho các dự án cần hệ nhiều module ở vùng công suất khoảng 50kW. Quý khách có thể tham khảo các cấu hình khác trong danh mục điều hòa trung tâm Daikin VRV.
