Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ24AMYM 24HP 1 chiều

Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ24AMYM 24HP 1 chiều

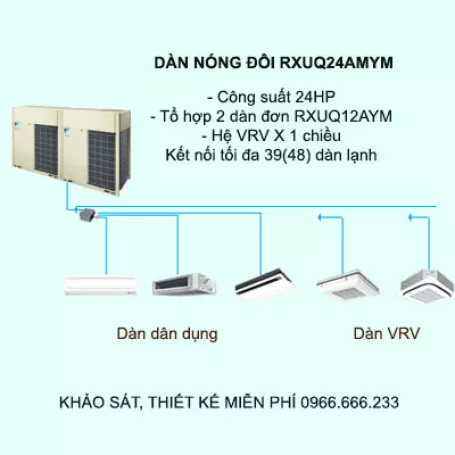

RXUQ24AMYM là dàn nóng đôi Daikin VRV X 1 chiều công suất 24HP (24 ngựa), được cấu hình từ 2 module RXUQ12AYM với tổng công suất làm lạnh 67,0kW ~ 229.000BTU/h. Hệ sử dụng bộ ống kết nối dàn nóng BHFP22P100 bán riêng và cho phép kết nối tối đa 39 (48) dàn lạnh tùy điều kiện cấu hình.

Với hệ 24HP phục vụ nhiều zone, Sen Việt sẽ kiểm tra tải lạnh, cách chia dàn lạnh, nhu cầu khí tươi, vị trí bố trí hai module và đường ống trước khi chốt cấu hình. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

Dàn nóng trung tâm Daikin VRV X RXUQ24AMYM 24HP kết nối tối đa 39 (48) dàn lạnh

1. Thông số kỹ thuật máy lạnh điều hòa trung tâm Daikin VRV X RXUQ24AMYM

Thông số	RXUQ24AMYM
Dàn nóng	Dàn nóng đôi, tổ hợp 2 dàn RXUQ12AYM
Bộ ống kết nối 2 dàn nóng	BHFP22P100 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	67,0kW / 229.000BTU
Điện tiêu thụ làm lạnh	15,6kW
Điều khiển công suất	6-100%
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(5,2 x 1) + (5,2 x 1)kW
Lưu lượng gió	191 + 191m³/phút
Kích thước (C x R x D)	(1.657 x 1.240 x 765) + (1.657 x 1.240 x 765)mm
Trọng lượng	215 + 215kg
Độ ồn	61dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	8,5 + 8,5kg
Ống kết nối lỏng / hơi	Ø15,9mm / Ø34,9mm (Hàn)
Số dàn lạnh kết nối tối đa	39 (48) dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng đôi Daikin VRV X RXUQ24AMYM

2.1. Tối ưu hiệu suất khi hệ thống vận hành ở tải thấp

Một hệ VRV 24HP không phải lúc nào cũng vận hành đồng thời toàn bộ dàn lạnh ở 100% tải. Trong thực tế, số phòng sử dụng, nhiệt độ ngoài trời và tải nhiệt của từng khu vực thay đổi liên tục, vì vậy hiệu suất ở vùng tải thấp ảnh hưởng trực tiếp đến điện năng tiêu thụ trong phần lớn thời gian vận hành.

Công nghệ tối ưu tải thấp là một trong những đặc tính chung của dàn nóng Daikin VRV X. RXUQ24AMYM có khả năng điều chỉnh công suất từ 6-100%, giúp hệ thống giảm tải khi chỉ một phần các zone đang có nhu cầu làm lạnh.

RXUQ24AMYM tối ưu hiệu suất năng lượng khi hệ thống vận hành ở tải thấp

2.2. VRT Smart điều chỉnh công suất theo nhu cầu của các dàn lạnh

VRT Smart kết hợp dữ liệu tải từ các dàn lạnh để tối ưu nhiệt độ môi chất và tốc độ máy nén. Khi một số khu vực đã đạt nhiệt độ cài đặt, hệ thống có thể giảm tải thay vì duy trì toàn bộ công suất 67,0kW.

- Điều chỉnh môi chất theo tải: hạn chế năng lượng tiêu hao khi tải thực tế thấp hơn công suất định mức của hệ.

- Phối hợp điều khiển lưu lượng gió: với các dàn lạnh hỗ trợ VRT Smart, hệ thống có thể kết hợp kiểm soát lưu lượng gió để đáp ứng tải tại từng khu vực.

- Hạn chế khởi động và dừng máy nén liên tục: quá trình điều khiển ổn định giúp giảm dao động nhiệt độ phòng và tổn thất năng lượng khi tải thấp.

Tổng quan kiểm soát lưu lượng trong hệ thống RXUQ24AMYM

Sự thay đổi nhiệt độ phòng khi hệ thống vận hành ở tải thấp

Hiệu quả của VRT Smart còn phụ thuộc cách chia tải và lựa chọn dàn lạnh. Nếu một zone thường xuyên được cài nhiệt độ quá thấp hoặc các khu vực trong cùng hệ có lịch vận hành quá khác biệt, kỹ sư cần xem lại cách chia hệ thay vì chỉ tăng công suất dàn nóng.

2.3. Máy nén Scroll nâng hiệu quả khi RXUQ24AMYM giảm tải

RXUQ24AMYM sử dụng máy nén Scroll với cơ chế kiểm soát áp suất ngược, giúp ổn định chuyển động của đĩa nén và hạn chế rò rỉ môi chất bên trong khi hệ thống hoạt động ở tải thấp.

Hiệu suất máy nén của dàn nóng RXUQ24AMYM

- Kiểm soát áp suất ngược: lực tác động lên đĩa nén được tối ưu theo từng điều kiện vận hành, góp phần nâng hiệu quả khi công suất hệ thống giảm.

Cơ chế kiểm soát áp suất ngược trên máy nén Daikin VRV X

- Kiểm soát nhiệt độ dầu: giúp giảm lượng điện cần thiết để làm nóng dầu khi hệ thống ở trạng thái chờ.

RXUQ24AMYM sử dụng hai module có cùng cấu hình 12HP. Nếu cần xem chi tiết thông số của từng module trước khi ghép hệ, có thể tham khảo RXUQ12AYM 12HP; hai dàn RXUQ12AYM trong RXUQ24AMYM sẽ được điều khiển như một hệ VRV X thống nhất.

Hiệu suất của hệ VRV X trong quá trình vận hành định mức

Thiết kế dàn nóng VRV X còn hướng đến việc tăng công suất trên diện tích lắp đặt, giúp các hệ công suất lớn giảm áp lực về mặt bằng khu kỹ thuật.

Thiết kế dàn nóng VRV X hướng đến hiệu suất cao trên diện tích lắp đặt

2.4. Tự động nạp môi chất hỗ trợ chất lượng lắp đặt

RXUQ24AMYM có thể kết nối nhiều dàn lạnh và triển khai mạng đường ống trên phạm vi lớn, vì vậy lượng môi chất bổ sung cần được kiểm soát chính xác. Chức năng tự động nạp môi chất hỗ trợ xác định lượng môi chất phù hợp sau bước nạp trước, hạn chế tình trạng dư hoặc thiếu môi chất làm ảnh hưởng hiệu suất hệ thống.

Chức năng tự động nạp môi chất lạnh ở RXUQ24AMYM

- Hạn chế sai số khi thi công: giảm phụ thuộc vào việc tính toán và giám sát lượng môi chất hoàn toàn bằng phương pháp thủ công.

- Hỗ trợ kiểm tra sau bảo trì: khi hệ thống đã được xử lý rò rỉ và cần nạp lại môi chất, chức năng này hỗ trợ đưa lượng môi chất về mức phù hợp với hệ thống.

Chức năng tự động nạp môi chất hỗ trợ nâng chất lượng lắp đặt RXUQ24AMYM

2.5. Bảng mạch Inverter nâng độ tin cậy khi vận hành

Các chức năng điều khiển Inverter được tích hợp trên bảng mạch PCB, giúp giảm số lượng linh kiện và thu gọn cấu trúc điều khiển.

- Kiểm soát dạng sóng: tăng khả năng chịu biến thiên điện áp và hạn chế dòng điện vượt mức khi nguồn điện có dao động.

- Tụ Film cho máy nén: hỗ trợ nâng độ bền của bảng mạch Inverter trong quá trình vận hành dài hạn.

RXUQ24AMYM sử dụng bảng mạch PCB Inverter được cải tiến

2.6. Lưu lượng gió lớn, áp suất tĩnh ngoài cao và vận hành ban đêm

Hai module RXUQ12AYM tạo tổng lưu lượng gió 191 + 191m³/phút. Thiết kế quạt được tối ưu để tăng khả năng giải nhiệt trong khi độ ồn của hệ RXUQ24AMYM ở mức 61dBA.

- Áp suất tĩnh ngoài lên đến 78,4Pa: tăng lựa chọn bố trí dàn nóng theo cụm hoặc phía sau hệ lam kiến trúc, với điều kiện đường thoát gió được thiết kế đúng để hạn chế quẩn khí nóng.

RXUQ24AMYM có lưu lượng gió lớn và áp suất tĩnh ngoài cao

- Chế độ vận hành êm ban đêm: có thể giảm công suất theo khoảng thời gian cài đặt nhằm hạn chế tiếng ồn tại khu vực có yêu cầu kiểm soát âm thanh vào ban đêm.

Tính năng hoạt động êm vào ban đêm của RXUQ24AMYM

2.7. Thiết kế bên trong tối ưu khả năng giải nhiệt và bảo trì

- Dàn trao đổi nhiệt 4 mặt: tăng diện tích trao đổi nhiệt mà không phải tăng kích thước thiết bị tương ứng; ống trao đổi nhiệt đường kính Ø7 giúp giảm trở lực dòng khí.

- Tối ưu đường gió bên trong: các thành phần điện được thu gọn và bố trí tại những vị trí ít cản trở luồng gió qua dàn trao đổi nhiệt.

Thiết kế bên trong giúp ổn định luồng khí qua dàn nóng

- Thuận tiện bảo trì: các thành phần điện được bố trí ở phía trên để kỹ thuật viên dễ tiếp cận hơn trong quá trình kiểm tra.

- Làm mát các thành phần điện: hộp điện được bố trí tại khu vực tận dụng chênh lệch áp suất, giúp tạo luồng gió hỗ trợ giải nhiệt cho linh kiện.

Thiết kế hỗ trợ làm mát các thành phần điện bên trong dàn nóng

- Ổn định khi nhiệt độ ngoài trời cao: module điện Inverter được hỗ trợ làm mát để giảm ảnh hưởng của nhiệt độ môi trường lên khả năng vận hành.

VRV X hỗ trợ vận hành ổn định khi nhiệt độ ngoài trời cao

- Động cơ ODM: rotor đường kính lớn giúp tạo mô-men xoắn cao và duy trì vòng quay ổn định ở nhiều mức tốc độ.

Động cơ ODM hỗ trợ quạt vận hành ổn định

2.8. Đường ống dài giúp bố trí hệ 24HP linh hoạt

RXUQ24AMYM hỗ trợ hệ thống đường ống dài, thuận tiện khi hai dàn nóng được tập trung tại tầng mái hoặc khu kỹ thuật nhưng dàn lạnh phân bố trên nhiều tầng và nhiều zone.

- Giới hạn đường ống: chiều dài thực tế tối đa 165m, chiều dài tương đương tối đa 190m và tổng chiều dài đường ống có thể đạt 1.000m tùy điều kiện thiết kế.

Giới hạn đường ống của hệ thống RXUQ24AMYM

Khả năng đường ống dài giúp RXUQ24AMYM phù hợp với kiến trúc điều hòa trung tâm Daikin VRV, nơi một hệ dàn nóng có thể phục vụ nhiều dàn lạnh phân bố tại các tầng hoặc khu vực khác nhau.

2.9. Kiểm tra hệ thống và tăng độ tin cậy khi vận hành

- Tự động kiểm tra kết nối: hỗ trợ phát hiện bất thường ở dây dẫn giữa dàn nóng và dàn lạnh, trạng thái van chặn và thông tin đường ống trong quá trình chạy thử.

- LED 7 đoạn: hiển thị trạng thái vận hành để hỗ trợ kỹ thuật viên kiểm tra hệ thống và thực hiện dịch vụ sau bán hàng.

- Bảng mạch điều khiển có công nghệ bọc SMT: hỗ trợ chống nhiễu và tăng khả năng bảo vệ bảng mạch trong điều kiện môi trường ẩm hoặc có bụi.

Bảng mạch điều khiển hỗ trợ kiểm tra và vận hành hệ VRV X

- Phạm vi vận hành đến 49°CDB: giúp RXUQ24AMYM duy trì khả năng làm lạnh trong điều kiện nhiệt độ ngoài trời cao khi khu vực lắp đặt đảm bảo khả năng giải nhiệt.

Đối với RXUQ24AMYM, độ tin cậy còn đến từ cấu hình hai dàn nóng có khả năng luân phiên và hỗ trợ dự phòng. Phần này cần được xem cùng cách hai module RXUQ12AYM phối hợp trong một hệ 24HP.

3. Cấu hình 2 dàn nóng RXUQ12AYM của RXUQ24AMYM hoạt động như thế nào?

RXUQ24AMYM được tạo thành từ 2 module RXUQ12AYM cùng công suất. Hai dàn nóng không hoạt động như hai hệ 12HP tách biệt mà được ghép bằng BHFP22P100 và điều khiển thống nhất để đáp ứng tổng tải của hệ 24HP.

- Hai module cùng công suất 12HP: việc sử dụng hai dàn giống nhau giúp đồng nhất kích thước, chủng loại thiết bị và phương án bảo trì trong cùng hệ.

- Hoạt động như một hệ VRV X chung: tải từ toàn bộ dàn lạnh được hệ thống tính toán để điều phối công suất giữa hai module, thay vì cố định một dàn nóng cho một nhóm phòng riêng.

- Vận hành luân phiên: hệ thống có thể cân bằng thời gian hoạt động giữa hai dàn nóng, hạn chế một module phải vận hành nhiều hơn kéo dài trong suốt vòng đời hệ thống.

- Hỗ trợ dự phòng giữa các dàn nóng: nếu một module gặp sự cố, dàn còn lại có thể hỗ trợ duy trì vận hành khẩn cấp khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép. Công suất khả dụng khi đó không còn đủ 24HP nhưng giúp giảm nguy cơ mất hoàn toàn điều hòa trong thời gian chờ xử lý.

Cấu hình hai module hỗ trợ vận hành luân phiên và dự phòng của RXUQ24AMYM

- BHFP22P100 bán riêng: bộ ống kết nối dàn nóng cần được tính trong danh mục thiết bị khi cấu hình RXUQ24AMYM; đây không phải phụ kiện đi kèm riêng từng RXUQ12AYM.

So với RXUQ22AMYM 22HP sử dụng tổ hợp 10HP + 12HP, RXUQ24AMYM dùng hai module 12HP giống nhau và nâng tổng công suất làm lạnh lên 67,0kW. Đây là một bước so sánh hữu ích khi tải công trình nằm ở vùng giáp giữa 22HP và 24HP.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ24AMYM

RXUQ24AMYM có thể phối hợp nhiều series dàn lạnh VRV trong cùng hệ thống. Với công suất 67,0kW và số lượng dàn lạnh có thể lên đến 39 (48) tùy điều kiện, kỹ sư cần lựa chọn công suất từng dàn theo tải của mỗi zone rồi mới kiểm tra tổng chỉ số công suất và tỷ lệ kết nối của toàn hệ.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ24AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU.

- Cassette Round Flow có Streamer - FXFRQ: dải công suất khoảng 9.000-54.600BTU với các cấp từ FXFRQ25 đến FXFRQ140, giúp hệ 24HP có thể phối hợp nhiều mức tải Cassette trong cùng mạng dàn lạnh.

- Cassette Round Flow - FXFQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFQ25AVM đến FXFQ140AVM.

- Cassette 4 hướng nhỏ gọn - FXZQ: gồm các cấp công suất nhỏ hơn, phù hợp khi cần chia hệ thành nhiều zone tải thấp.

- Cassette 2 hướng - FXCQ: có dải công suất từ các cấp nhỏ đến khoảng 48.000BTU, bổ sung lựa chọn cho những khu vực cần phân phối gió theo hai hướng.

Trong hệ RXUQ24AMYM có cả zone tải nhỏ và lớn, việc phối hợp nhiều cấp Cassette giúp tránh phải chọn dàn lạnh quá lớn chỉ để đồng nhất model cho toàn công trình.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ24AMYM

- Giấu trần nối ống gió áp suất tĩnh trung bình - FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE và FXSQ140PAVE.

Với zone cần giấu hoàn toàn thân máy nhưng tải ở mức cao, FXSQ125PAVE là một cấp dàn lạnh nối ống gió có thể kết hợp cùng các model công suất nhỏ hơn trong hệ RXUQ24AMYM.

- Giấu trần nối ống gió dạng mỏng - FXDQ: dải công suất khoảng 7.500-24.200BTU, bổ sung các cấp tải nhỏ cho những zone sử dụng dàn lạnh giấu trần.

- Giấu trần nối ống gió áp suất tĩnh trung bình - cao - FXMQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE và FXMQ140PAVE.

Một cấp dàn lạnh công suất lớn trong dãy có thể kết hợp là FXMQ125PAVE 47.800BTU, phù hợp khi một zone cần lưu lượng gió và khả năng phân phối qua hệ thống ống gió lớn hơn các cấp FXMQ nhỏ.

4.3. Dàn lạnh treo tường, áp trần, đặt sàn và tủ đứng kết nối với RXUQ24AMYM

- Dàn lạnh treo tường - FXAQ: có nhiều cấp công suất từ khoảng 7.500-38.200BTU, giúp bổ sung dàn lạnh cho các phòng riêng mà không cần sử dụng Cassette hoặc nối ống gió cho toàn bộ hệ.

Ví dụ, trong một hệ 24HP gồm khu vực mở và nhiều phòng riêng, FXAQ63AVM 24.200BTU có thể được phối hợp cùng Cassette hoặc dàn nối ống gió nếu tổng cấu hình vẫn đáp ứng điều kiện kết nối.

- Dàn lạnh áp trần - FXHQ: có các cấp từ FXHQ32 đến FXHQ140, dải công suất khoảng 12.300-52.900BTU.

- Dàn lạnh đặt sàn - FXLQ: gồm nhiều cấp từ FXLQ20 đến FXLQ63, dải công suất khoảng 7.500-24.200BTU.

- Dàn lạnh đặt sàn giấu tường - FXNQ: gồm các cấp từ FXNQ20 đến FXNQ63, phù hợp khi cần giấu thiết bị tại vị trí thấp trong không gian nội thất.

- Dàn lạnh tủ đứng đặt sàn nối ống gió - FXVQ-NY1: có các cấp công suất lớn hơn cho những cấu hình đặc thù; khi sử dụng FXVQ cần kiểm tra riêng điều kiện và tỷ lệ kết nối của hệ.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ24AMYM

RXUQ24AMYM có thể dành một phần tải lạnh cho thiết bị xử lý không khí ngoài trời hoặc AHU. Phần công suất này cần được tính ngay từ giai đoạn thiết kế, không nên chọn đủ dàn lạnh theo 24HP rồi mới cộng thêm tải khí tươi sau đó.

- Thiết bị xử lý không khí ngoài trời FXMQ-MFV1: gồm FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1, dải công suất khoảng 47.800-95.500BTU.

Với hệ cần xử lý lượng không khí ngoài trời lớn, FXMQ200MFV1 76.400BTU là một model có thể đưa vào bài toán tải tổng thể; khi đó phải giảm phần công suất dành cho các dàn lạnh trong phòng tương ứng.

- Thiết bị xử lý không khí ngoài trời FXMQ-AFVM: gồm FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM với nhiều cấp tải xử lý không khí tươi.

- AHU / AHUR kết nối hệ VRV: được lựa chọn theo lưu lượng gió, tải coil và trạng thái không khí thiết kế. Khi AHU cùng sử dụng RXUQ24AMYM, công suất coil phải được tính vào tổng chỉ số kết nối của hệ.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ24AMYM

- VAM-HVE: gồm các cấp lưu lượng khoảng 150-2.000m³/h, có thể chia thiết bị theo từng tầng hoặc zone thay vì dùng một máy lớn cho toàn công trình. Ví dụ, với khu vực cần khoảng 500m³/h khí tươi, VAM500HVE là một cấp lưu lượng có thể được tính theo zone; số lượng thiết bị thực tế vẫn phụ thuộc số người, lưu lượng yêu cầu và cách bố trí đường ống gió.

- VKM: dòng thông gió thu hồi nhiệt tích hợp DX Coil, vừa trao đổi nhiệt vừa hỗ trợ xử lý nhiệt của không khí ngoài trời.

Quý khách có thể xem thêm nhóm thiết bị xử lý không khí Daikin để lựa chọn FXMQ, AHU, VKM hoặc VAM theo nhu cầu khí tươi của hệ RXUQ24AMYM.

5. Dàn nóng đôi RXUQ24AMYM phù hợp với công trình nào?

Với công suất làm lạnh 67,0kW và khả năng phục vụ nhiều zone, RXUQ24AMYM phù hợp các công trình đã vượt vùng tải của một dàn nóng đơn nhưng vẫn có thể tổ chức hiệu quả trong một hệ VRV X 24HP.

- Văn phòng và tòa nhà làm việc: có thể phục vụ một tầng diện tích lớn hoặc nhiều khu chức năng gồm không gian mở, phòng họp, phòng quản lý và khu hỗ trợ có lịch sử dụng khác nhau. Các zone có thể phối hợp Cassette, nối ống gió và treo tường theo tải thực tế.

- Khách sạn, resort và căn hộ dịch vụ: phù hợp cụm phòng kết hợp sảnh, hành lang, khu dịch vụ và back-office khi tổng tải nằm trong giới hạn hệ. Cấu hình hai module còn tạo thêm phương án duy trì một phần khả năng làm lạnh khi một dàn nóng cần kiểm tra.

- Trường học và trung tâm đào tạo: có thể phục vụ nhiều lớp học, thư viện, khu giáo viên và hành chính. Với mật độ người cao, lượng khí tươi cần được tính riêng thay vì chỉ lựa chọn dàn lạnh theo diện tích phòng.

- Trung tâm thương mại, showroom và nhà hàng: phù hợp mặt bằng có khu vực mở tải lớn kết hợp nhiều zone nhỏ, nơi nhu cầu lạnh thay đổi mạnh theo mật độ khách và thời điểm trong ngày.

- Nhà máy và khu công nghiệp: RXUQ24AMYM có thể sử dụng cho khu văn phòng, phòng điều hành, phòng QC, phòng họp, phòng kỹ thuật hoặc khu hành chính. Nếu tổng tải sau tính toán vượt vùng 67kW, có thể so sánh thêm RXUQ26AMYM 26HP trước khi quyết định tăng cấp công suất hay chia thành nhiều hệ.

- Bệnh viện, phòng khám và cơ sở dịch vụ: phù hợp khu hành chính, phòng làm việc, tiếp đón và các không gian điều hòa thông thường. Những phòng có yêu cầu áp suất, lọc khí hoặc lưu lượng khí tươi đặc thù cần được tính với AHU hoặc giải pháp xử lý không khí riêng.

- Công trình nhiều tầng: khả năng đường ống dài giúp tập trung hai module dàn nóng tại khu kỹ thuật trong khi dàn lạnh phân bố trên nhiều tầng; tuy nhiên cần kiểm tra zoning và lịch vận hành để quyết định nên dùng một hệ 24HP hay chia thành các hệ độc lập nhỏ hơn.

Dàn nóng Daikin VRV X RXUQ24AMYM công suất 24HP

6. Câu hỏi thường gặp về Daikin VRV X RXUQ24AMYM

6.1. RXUQ24AMYM gồm những dàn nóng nào?

RXUQ24AMYM gồm 2 module RXUQ12AYM, được kết nối bằng BHFP22P100 và điều khiển như một hệ VRV X 24HP chung.

6.2. Hai dàn RXUQ12AYM có thể chia riêng mỗi dàn cho một tầng không?

Không theo cách hiểu hai hệ độc lập. Khi cấu hình RXUQ24AMYM, hai module cùng phục vụ mạng dàn lạnh và được điều phối theo tổng tải của hệ.

6.3. RXUQ24AMYM kết nối tối đa 39 (48) dàn lạnh có nghĩa là dùng được cho 48 phòng không?

Không nhất thiết. Số lượng thực tế còn phụ thuộc công suất từng dàn lạnh, tổng chỉ số công suất và điều kiện kết nối của toàn hệ.

6.4. Nếu một module dàn nóng gặp sự cố thì hệ có phải dừng hoàn toàn không?

Hệ nhiều module có thể hỗ trợ vận hành khẩn cấp bằng dàn còn lại khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép.

6.5. RXUQ24AMYM có thể vừa kết nối dàn lạnh VRV vừa xử lý khí tươi không?

Có thể. Với tải khí tươi lớn có thể xem xét thiết bị như FXMQ250MFV1 95.500BTU, nhưng công suất thiết bị phải được tính cùng các dàn lạnh trước khi chốt tỷ lệ kết nối của hệ 24HP.

6.6. Tòa nhà nhiều tầng nên dùng một RXUQ24AMYM hay chia thành nhiều hệ VRV nhỏ hơn?

Phải đánh giá tải từng tầng, lịch vận hành, chiều dài đường ống và mức dự phòng. Nếu các khu vực hoạt động rất khác nhau, chia nhiều hệ độc lập có thể thuận tiện hơn việc gom toàn bộ tải vào một hệ 24HP.

6.7. RXUQ24AMYM có cần mua thêm bộ nối dàn nóng không?

Có. Hai module sử dụng bộ ống kết nối BHFP22P100 bán riêng; ngoài ra hệ hoàn chỉnh còn có REFNET, điều khiển và vật tư tùy cấu hình.

6.8. Cần cung cấp thông tin gì để báo giá hệ RXUQ24AMYM?

Nên có mặt bằng, công năng từng khu vực, số người sử dụng, nhu cầu khí tươi và vị trí dự kiến đặt dàn nóng để Sen Việt tính tải và bóc tách hệ thống sát thực tế.

Với hệ 24HP, lựa chọn đúng công suất mới chỉ là bước đầu. Với 20 năm kinh nghiệm, kỹ sư Sen Việt sẽ kiểm tra cách chia tải giữa các zone, dàn lạnh, khí tươi, vị trí hai module và phương án bảo trì để cấu hình RXUQ24AMYM phù hợp với cách công trình thực sự vận hành.

RXUQ24AMYM phù hợp khi công trình thực sự cần một hệ 67,0kW gồm hai module 12HP. Sen Việt hỗ trợ khảo sát, tính tải, lựa chọn dàn lạnh, thiết bị xử lý không khí và bóc tách vật tư trước khi chốt cấu hình, hạn chế tình trạng đủ công suất tổng nhưng chia hệ chưa hợp lý.
