RXUQ22AMYM là hệ dàn nóng đôi Daikin VRV X 1 chiều công suất 22HP (22 ngựa), được cấu hình từ RXUQ10AYM + RXUQ12AYM với tổng công suất làm lạnh 61,5kW ~ 210.000BTU/h. Hệ sử dụng bộ ống kết nối dàn nóng BHFP22P100 bán riêng, cho phép kết nối tối đa 35 (44) dàn lạnh tùy điều kiện và có thể phối hợp nhiều kiểu dàn lạnh VRV trong cùng hệ thống.

Từ cấp 22HP, dãy VRV X không còn sử dụng một dàn nóng đơn cùng công suất mà chuyển sang kiến trúc nhiều module. Vì vậy, khi lựa chọn RXUQ22AMYM, Sen Việt sẽ kiểm tra không chỉ tổng tải lạnh mà còn cách bố trí hai dàn nóng, số lượng zone, nhu cầu khí tươi và yêu cầu duy trì vận hành của công trình. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

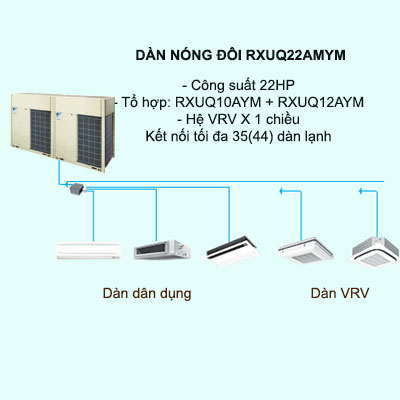

Dàn nóng đôi Daikin VRV X RXUQ22AMYM 22HP, kết nối tối đa 35 (44) dàn lạnh



1. Thông số kỹ thuật dàn nóng Daikin VRV X RXUQ22AMYM

Thông số	RXUQ22AMYM
Cấu hình dàn nóng	Dàn nóng đôi, tổ hợp RXUQ10AYM + RXUQ12AYM
Bộ ống kết nối dàn nóng	BHFP22P100 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	22HP ~ 61,5kW ~ 210.000BTU/h
Điện tiêu thụ làm lạnh	14,1kW
Điều khiển công suất	6-100%
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(4,2 x 1) + (5,2 x 1)kW
Lưu lượng gió	178 + 191m³/phút
Kích thước (C x R x D)	(1.657 x 1.240 x 765) + (1.657 x 1.240 x 765)mm
Trọng lượng	215 + 215kg
Độ ồn	60dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	8,3 + 8,5kg
Ống kết nối lỏng / hơi	Ø15,9mm / Ø28,6mm (Hàn)
Số dàn lạnh kết nối tối đa	35 (44) dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng đôi Daikin VRV X RXUQ22AMYM

RXUQ22AMYM thuộc dàn nóng Daikin VRV X, kế thừa các công nghệ điều khiển tải, VRT Smart, máy nén Scroll, tự động nạp môi chất và khả năng đường ống dài của hệ VRV X. Tuy nhiên, từ cấp 22HP, điểm cần quan tâm không chỉ là công nghệ chung mà còn là cách hai module dàn nóng phối hợp để tạo thành một hệ công suất lớn.

2.1. RXUQ22AMYM tối ưu hiệu suất khi hệ thống vận hành tải thấp

Công trình sử dụng hệ VRV 22HP hiếm khi toàn bộ dàn lạnh cùng hoạt động ở 100% tải trong suốt thời gian vận hành. Vì vậy, hiệu quả ở vùng tải thấp có ý nghĩa trực tiếp đến điện năng tiêu thụ thực tế của hệ thống.

- Dữ liệu vận hành được sử dụng khi phát triển VRV X cho thấy hệ thống điều hòa có thể hoạt động ở mức tải từ 50% trở xuống trong phần lớn thời gian sử dụng hằng năm.

- Khi một số phòng hoặc zone đã đạt nhiệt độ cài đặt, RXUQ22AMYM có thể giảm công suất theo nhu cầu thay vì duy trì liên tục toàn bộ 61,5kW.

RXUQ22AMYM được tối ưu hiệu suất khi hệ thống vận hành ở tải thấp

2.2. VRT Smart điều chỉnh tải theo nhu cầu của các dàn lạnh

VRT Smart sử dụng dữ liệu tải từ các dàn lạnh để điều chỉnh nhiệt độ môi chất và tốc độ máy nén phù hợp với nhu cầu của toàn hệ.

- Cấp lạnh theo nhu cầu: khi chỉ một phần khu vực cần làm lạnh, công suất hệ thống được điều chỉnh tương ứng thay vì vận hành cố định ở tải lớn.

- Phối hợp VAV: với các dàn lạnh hỗ trợ VRT Smart, hệ thống còn có thể phối hợp lưu lượng gió để giảm tải máy nén và duy trì nhiệt độ ổn định.

VRT Smart phối hợp dàn nóng và dàn lạnh theo nhu cầu tải của hệ thống

Quá trình điều khiển ổn định còn giúp hạn chế tình trạng máy nén liên tục khởi động và dừng khi nhiệt độ phòng dao động quanh mức cài đặt.

Điều khiển ổn định giúp hạn chế tiêu hao do máy nén khởi động và dừng liên tục

Hiệu quả VRT Smart phụ thuộc cách lựa chọn dàn lạnh và chế độ vận hành. Nhiệt độ cài đặt quá thấp hoặc cách chia zone không hợp lý có thể làm giảm hiệu quả chung của hệ thống.

2.3. Máy nén Scroll nâng hiệu quả khi hệ thống giảm tải

Máy nén Scroll của VRV X được cải tiến nhằm giảm rò rỉ môi chất bên trong và tăng hiệu quả khi vận hành ở tải thấp.

Máy nén VRV X được tối ưu hiệu quả trong vùng tải thấp

- Kiểm soát áp suất ngược: lực tác động lên đĩa nén được điều chỉnh theo điều kiện vận hành, giúp quá trình nén ổn định hơn khi hệ thống giảm công suất.

Cơ chế kiểm soát áp suất ngược hỗ trợ nâng hiệu suất máy nén ở tải thấp

- Kiểm soát nhiệt độ dầu: giảm lượng điện cần thiết cho quá trình làm nóng trước dầu lạnh khi hệ thống ngừng hoạt động, từ đó hạn chế điện năng ở chế độ chờ.

VRV X đồng thời cải thiện hiệu suất trên diện tích đặt máy, giúp các hệ công suất lớn đạt tải yêu cầu mà vẫn kiểm soát kích thước khu vực kỹ thuật.

Biểu đồ minh họa hiệu suất của dãy dàn nóng VRV X

2.4. Tự động nạp môi chất hỗ trợ hệ 22HP có mạng đường ống lớn

Với RXUQ22AMYM có thể kết nối nhiều dàn lạnh và đường ống phân bố trên phạm vi rộng, lượng môi chất bổ sung cần được kiểm soát chính xác.

- Tự động xác định lượng môi chất bổ sung: sau bước nạp trước, hệ thống hỗ trợ hoàn tất lượng môi chất phù hợp để hạn chế tình trạng thiếu hoặc dư môi chất.

Chức năng tự động nạp môi chất lạnh trên RXUQ22AMYM

- Giảm sai số khi thi công: chức năng tự động nạp giúp hạn chế sai lệch do tính toán lượng môi chất thủ công và giảm thời gian kỹ thuật viên phải giám sát toàn bộ quá trình nạp.

Quy trình tự động nạp hỗ trợ nâng chất lượng lắp đặt hệ RXUQ22AMYM

2.5. Bảng mạch Inverter nâng độ tin cậy khi vận hành

Các chức năng điều khiển Inverter được tích hợp trên PCB nhằm giảm số lượng linh kiện và thu gọn bảng mạch.

- Kiểm soát dạng sóng: hỗ trợ tăng khả năng chịu biến thiên điện áp và hạn chế dòng điện vượt mức khi nguồn điện bất thường.

- Tụ Film: được sử dụng cho phần máy nén nhằm nâng độ bền của bảng mạch Inverter.

RXUQ22AMYM sử dụng bảng mạch PCB Inverter được cải tiến

2.6. Lưu lượng gió lớn, áp suất tĩnh ngoài cao và vận hành ban đêm

Hai module RXUQ10AYM + RXUQ12AYM tạo tổng lưu lượng gió 178 + 191m³/phút. Thiết kế quạt được tối ưu để tăng khả năng giải nhiệt đồng thời kiểm soát độ ồn của hệ ở mức 60dBA.

- Áp suất tĩnh ngoài đến 78,4Pa: tăng lựa chọn khi dàn nóng cần đặt phía sau lam hoặc louver kiến trúc, miễn đường thoát gió được tính đúng để tránh quẩn khí nóng.

Thiết kế quạt hỗ trợ lưu lượng gió lớn và áp suất tĩnh ngoài cao

- Chế độ hoạt động yên tĩnh vào ban đêm: hệ thống có thể giảm công suất theo khoảng thời gian cài đặt để hạn chế tiếng ồn ảnh hưởng đến khu vực xung quanh.

Tính năng hoạt động yên tĩnh vào ban đêm của RXUQ22AMYM

2.7. Thiết kế bên trong tối ưu khả năng giải nhiệt và bảo trì

- Dàn trao đổi nhiệt tích hợp cao: tăng diện tích trao đổi nhiệt nhưng không làm kích thước thiết bị tăng tương ứng; ống trao đổi nhiệt đường kính nhỏ hỗ trợ giảm trở lực dòng khí.

- Bố trí linh kiện hợp lý: các thành phần điện được thu gọn và đặt tại khu vực ít cản trở đường gió của quạt.

Thiết kế bên trong giúp ổn định luồng khí qua dàn nóng

- Làm mát các thành phần điện: hộp điện được bố trí để tận dụng chênh lệch áp suất bên trong máy, tạo luồng khí hỗ trợ giải nhiệt linh kiện.

Thiết kế hỗ trợ làm mát các thành phần điện bên trong dàn nóng

- Ổn định khi nhiệt độ ngoài trời cao: module Inverter được hỗ trợ làm mát bằng môi chất lạnh để giảm ảnh hưởng của nhiệt độ môi trường lên linh kiện điện tử.

VRV X duy trì khả năng vận hành trong điều kiện nhiệt độ ngoài trời cao

- Động cơ ODM: rotor đường kính lớn giúp tạo mô-men xoắn cao và duy trì vòng quay ổn định ở nhiều mức tốc độ.

Động cơ ODM hỗ trợ quạt vận hành ổn định và hiệu quả

2.8. Đường ống dài giúp bố trí hệ 22HP linh hoạt trong tòa nhà

RXUQ22AMYM có thể phục vụ nhiều dàn lạnh phân bố trên phạm vi lớn, vì vậy hệ thống đường ống dài cho phép tập trung hai module dàn nóng tại tầng mái hoặc khu kỹ thuật mà vẫn cấp lạnh cho nhiều tầng.

Đường ống dài hỗ trợ bố trí RXUQ22AMYM tại các tòa nhà quy mô lớn

Điều kiện kết nối dàn lạnh: RXUQ22AMYM có thể đạt tỷ lệ kết nối cao trong các cấu hình đáp ứng điều kiện của hệ VRV X. Thông số tối đa 35 (44) dàn lạnh không có nghĩa mọi thiết kế đều có thể đấu 44 máy; kỹ sư vẫn phải kiểm tra tổng chỉ số công suất và loại dàn lạnh.

2.9. Hệ thống kiểm tra, LED 7 đoạn và độ tin cậy khi vận hành

- Tự động kiểm tra hệ thống: hỗ trợ kiểm tra dây dẫn giữa dàn nóng và dàn lạnh, trạng thái van chặn và chiều dài đường ống trong quá trình chạy thử.

- LED 7 đoạn: hiển thị trạng thái vận hành, thuận tiện cho kỹ thuật viên kiểm tra và dịch vụ sau bán hàng.

- Công nghệ bọc SMT: hỗ trợ tăng khả năng chống nhiễu và bảo vệ bảng mạch trước cát và độ ẩm.

Bảng mạch và LED 7 đoạn hỗ trợ kiểm tra, vận hành và bảo trì hệ VRV X

- Phạm vi vận hành đến 49°CDB: giúp hệ thống duy trì làm lạnh trong điều kiện nhiệt độ ngoài trời cao khi vị trí lắp đặt đảm bảo khả năng thoát gió.

3. Cấu hình 2 dàn nóng RXUQ10AYM + RXUQ12AYM của RXUQ22AMYM

Điểm khác biệt quan trọng của RXUQ22AMYM so với nhóm 6–20HP là 22HP không được tạo bởi một dàn nóng đơn cùng công suất. Hệ sử dụng hai module công suất khác nhau và điều khiển chúng như một hệ VRV X thống nhất.

- Module 10HP: RXUQ10AYM đảm nhiệm một phần công suất của tổ hợp và phối hợp cùng module 12HP trong quá trình điều chỉnh tải.

- Module 12HP: RXUQ12AYM bổ sung phần công suất còn lại để hệ đạt tổng 61,5kW. Hai module không cấp lạnh cho hai nhóm phòng độc lập mà cùng phục vụ một hệ thống đường ống và dàn lạnh.

- Bộ nối BHFP22P100: được sử dụng để ghép hai module dàn nóng và là phụ kiện bán riêng cần được tính trong danh mục thiết bị.

- Luân phiên vận hành: khi hệ hoạt động, VRV X có thể cân bằng thời gian làm việc giữa các dàn nóng nhằm hạn chế việc vận hành tập trung kéo dài vào một module.

- Dự phòng giữa các dàn nóng: nếu một module gặp sự cố, module còn lại có thể hỗ trợ vận hành khẩn cấp khi chức năng dự phòng được cài đặt phù hợp. Công suất lúc này không còn đủ 22HP nhưng giúp công trình duy trì một phần khả năng làm lạnh trong thời gian chờ xử lý.

Cấu hình nhiều module hỗ trợ vận hành dự phòng khi một dàn nóng gặp sự cố

Nếu tổng tải tăng lên vùng 24HP, RXUQ24AMYM là cấp công suất tiếp theo, sử dụng hai module 12HP thay vì cấu hình 10HP + 12HP của RXUQ22AMYM.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ22AMYM

RXUQ22AMYM có thể kết nối nhiều series dàn lạnh VRV với các cấp công suất khác nhau trong cùng hệ thống. Từng dàn lạnh được chọn theo tải của mỗi khu vực, sau đó kiểm tra tổng chỉ số công suất, số lượng thiết bị và điều kiện kết nối của hệ 22HP.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ22AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU.

- Cassette Round Flow có Streamer - FXFRQ: dải công suất khoảng 9.000-54.600BTU, gồm các cấp từ FXFRQ25 đến FXFRQ140. Với zone tải lớn hơn, có thể tham khảo FXFRQ125A 48.000BTU khi tổng cấu hình đáp ứng điều kiện kết nối.

- Cassette Round Flow, điều khiển VRT Smart - FXFQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM và FXFQ140AVM.

- Cassette 4 hướng nhỏ gọn - FXZQ: gồm nhiều cấp công suất nhỏ để phối hợp trong các zone có tải thấp hơn.

- Cassette 2 hướng - FXCQ: có dải công suất từ các cấp nhỏ đến khoảng 48.000BTU, cho phép bổ sung lựa chọn Cassette khi không gian cần phân phối gió theo hai hướng.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ22AMYM

- Giấu trần nối ống gió áp suất tĩnh trung bình - FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXSQ20PAVE đến FXSQ140PAVE 54.600BTU.

- Giấu trần nối ống gió dạng mỏng - FXDQ: có các cấp công suất khoảng 7.500-24.200BTU tùy series.

- Giấu trần nối ống gió áp suất tĩnh trung bình - cao - FXMQ-PAVE: gồm FXMQ20PAVE đến FXMQ140PAVE, dải công suất khoảng 7.500-54.600BTU. Một cấp dàn lạnh công suất lớn trong dãy có thể kết hợp là FXMQ125PAVE 47.800BTU.

4.3. Dàn lạnh treo tường, áp trần, đặt sàn và tủ đứng kết nối với RXUQ22AMYM

- Dàn lạnh treo tường - FXAQ: có nhiều cấp công suất từ các phòng tải nhỏ đến khoảng 38.200BTU; ví dụ FXAQ63AVM 24.200BTU.

- Dàn lạnh áp trần - FXHQ: có các cấp từ FXHQ32 đến FXHQ140, dải công suất khoảng 12.300-52.900BTU.

- Dàn lạnh đặt sàn - FXLQ: gồm nhiều cấp từ FXLQ20 đến FXLQ63, dải công suất khoảng 7.500-24.200BTU.

- Dàn lạnh đặt sàn giấu tường - FXNQ: có các cấp từ FXNQ20 đến FXNQ63; trong đó FXNQ50MAVE 19.100BTU là một lựa chọn trong dãy nên được xem xét trong quá trình lắp đặt.

- Dàn lạnh tủ đứng đặt sàn nối ống gió - FXVQ-NY1: dành cho các cấp tải lớn hơn; khi sử dụng FXVQ cần kiểm tra riêng điều kiện và tỷ lệ kết nối của toàn hệ.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ22AMYM

RXUQ22AMYM có thể dành một phần công suất hệ thống cho thiết bị xử lý không khí ngoài trời hoặc AHU. Khi đó, tải của DX Coil/AHU phải được cộng cùng tải của các dàn lạnh VRV trước khi kiểm tra tỷ lệ kết nối.

- FXMQ-MFV1: gồm các cấp FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1.

- FXMQ-AFVM: có các cấp FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM, đáp ứng nhiều mức tải xử lý không khí ngoài trời.

- AHU / AHUR: được cấu hình theo công suất coil, lưu lượng gió và điều kiện không khí thiết kế. Khi AHU dùng chung RXUQ22AMYM, công suất coil phải được tính vào tổng tải của hệ.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ22AMYM

- VKM: dòng thông gió thu hồi nhiệt tích hợp DX Coil với nhiều cấp lưu lượng; có thể tham khảo VKM100GAMV1 khi phương án cần vừa thông gió vừa hỗ trợ xử lý nhiệt của không khí ngoài trời.

- VAM-HVE: có dải lưu lượng khoảng 150-2.000m³/h. Ví dụ VAM500HVE có thể được bố trí theo từng zone hoặc tầng tùy nhu cầu khí tươi.

Các giải pháp này có thể xem thêm tại nhóm thiết bị xử lý không khí Daikin.

5. Dàn nóng đôi RXUQ22AMYM phù hợp với công trình nào?

Với công suất 61,5kW, RXUQ22AMYM hướng đến những công trình có nhiều zone và đã vượt vùng công suất của một dàn nóng đơn VRV X.

- Văn phòng và tòa nhà làm việc: phù hợp một tầng văn phòng lớn hoặc nhiều khu chức năng gồm không gian mở, phòng họp, phòng quản lý và khu hỗ trợ có lịch sử dụng khác nhau.

- Khách sạn và căn hộ dịch vụ: có thể phục vụ cụm nhiều phòng kết hợp sảnh, hành lang và khu dịch vụ. Kiến trúc hai module tạo thêm phương án duy trì làm lạnh khi một dàn nóng cần kiểm tra.

- Trường học và trung tâm đào tạo: phù hợp nhiều lớp học, thư viện, khu giáo viên và hành chính; hệ khí tươi cần được tính theo mật độ người thay vì chỉ dựa vào công suất lạnh.

- Trung tâm thương mại, showroom và nhà hàng lớn: có thể kết hợp Cassette, nối ống gió và các kiểu dàn lạnh khác theo từng zone khi tải biến đổi mạnh giữa các thời điểm trong ngày.

- Nhà máy và khu công nghiệp: phù hợp khu văn phòng, phòng điều hành, phòng QC, phòng họp hoặc khu hành chính. Các khu sản xuất có tải nhiệt công nghệ phải được tính riêng.

- Bệnh viện và cơ sở y tế: có thể sử dụng cho khu hành chính, phòng làm việc và không gian điều hòa thông thường; khu vực có yêu cầu áp suất, lọc khí hoặc thông gió đặc thù cần giải pháp AHU riêng.

6. Câu hỏi thường gặp về Daikin VRV X RXUQ22AMYM

6.1. Vì sao RXUQ22AMYM phải dùng hai dàn nóng?

Vì dãy dàn nóng đơn RXUQ-AYM chỉ đến 20HP. Hệ 22HP được cấu hình bằng RXUQ10AYM + RXUQ12AYM để đạt tổng công suất 61,5kW.

6.2. Hai module RXUQ22AMYM có thể chia riêng cho hai tầng không?

Không theo cách hiểu hai hệ độc lập. Hai module được kết nối và điều khiển như một hệ VRV X chung phục vụ mạng dàn lạnh của hệ thống.

6.3. RXUQ22AMYM ghi tối đa 35 (44) dàn lạnh có nghĩa là lắp được tối đa 44 phòng không?

Không. Số lượng thực tế còn phụ thuộc công suất từng dàn lạnh, tổng chỉ số kết nối và cách phân chia tải của toàn hệ.

6.4. Nếu một dàn nóng gặp sự cố thì toàn bộ hệ có phải dừng không?

Hệ nhiều module có thể hỗ trợ vận hành khẩn cấp bằng dàn còn lại khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép.

6.5. Hệ 22HP có thể vừa chạy dàn lạnh VRV vừa kết nối AHU không?

Có thể, nhưng tải coil AHU phải được tính cùng các dàn lạnh VRV để kiểm tra tổng tỷ lệ kết nối trước khi chốt cấu hình.

6.6. Tòa nhà lớn nên dùng một RXUQ22AMYM hay chia thành nhiều hệ nhỏ?

Cần so sánh zoning, lịch vận hành, chiều dài đường ống và mức dự phòng. Không phải mọi công trình có tổng tải 22HP đều nên gom vào một hệ duy nhất.

6.7. RXUQ22AMYM cần thêm phụ kiện gì ngoài hai module dàn nóng?

Cần bộ ống kết nối dàn nóng BHFP22P100; ngoài ra còn có REFNET, điều khiển, vật tư đường ống và phụ kiện khác tùy cấu hình thực tế.

Với hệ 22HP, bài toán không còn đơn thuần là chọn một dàn nóng theo công suất. Đội ngũ kỹ thuật Sen Việt sẽ kiểm tra cách ghép RXUQ10AYM + RXUQ12AYM, số zone, dàn lạnh, khí tươi, đường ống và khả năng bảo trì để hệ nhiều module mang lại giá trị thực tế cho công trình.

RXUQ22AMYM là bước chuyển từ dàn nóng đơn sang hệ VRV X nhiều module. Sen Việt sẽ tính đồng thời tải lạnh và kiến trúc hệ thống để tránh trường hợp chọn đúng 22HP nhưng chia zone, dàn lạnh hoặc vị trí đặt hai dàn nóng chưa phù hợp.
