Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ16AMYM 16HP 1 chiều

Máy lạnh điều hòa trung tâm Daikin VRV X RXUQ16AMYM 16HP 1 chiều

RXUQ16AMYM là dàn nóng đôi Daikin VRV X 1 chiều công suất 16HP (16 ngựa), được cấu hình từ 2 module RXUQ8AYM cùng công suất với tổng khả năng làm lạnh 44,8kW ~ 153.000BTU/h. Hệ kết nối tối đa 26 (32) dàn lạnh tùy điều kiện, sử dụng bộ ống kết nối dàn nóng BHFP22P100 bán riêng và có thể phối hợp dàn lạnh VRV hoặc kết hợp dàn lạnh dân dụng thông qua bộ BP.

Cùng dãy 16HP, Daikin còn có RXUQ16AYM là dàn nóng đơn. Sen Việt sẽ cân đối giữa phương án một dàn nóng và hai module theo tải lạnh, mặt bằng khu kỹ thuật và mức độ ưu tiên vận hành liên tục của công trình. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

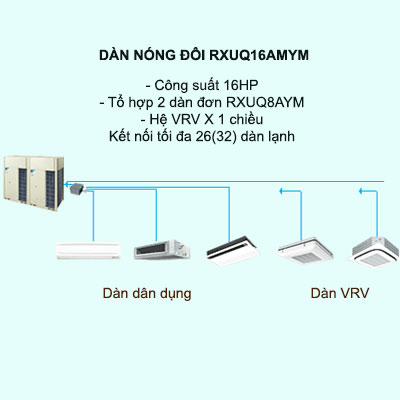

Dàn nóng trung tâm Daikin VRV X RXUQ16AMYM 16HP kết nối tối đa 26 (32) dàn lạnh



1. Thông số kỹ thuật máy lạnh điều hòa trung tâm Daikin VRV X RXUQ16AMYM

Thông số	RXUQ16AMYM
Dàn nóng	Dàn nóng đôi, tổ hợp 2 dàn RXUQ8AYM
Bộ ống kết nối 2 dàn nóng	BHFP22P100 - bán riêng
Hệ	VRV X
Loại	1 chiều
Nguồn điện	3 pha 4 dây, 380-415V/380V, 50/60Hz
Công suất làm lạnh	44,8kW / 153.000BTU
Điện tiêu thụ làm lạnh	9,64kW
Điều khiển công suất	9-100%
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ	(3,4 x 1) + (3,4 x 1)kW
Lưu lượng gió	178 + 178m³/phút
Kích thước (C x R x D)	(1.657 x 930 x 765) + (1.657 x 930 x 765)mm
Trọng lượng	185 + 185kg
Độ ồn	59dBA
Phạm vi vận hành làm lạnh	10 đến 49°CDB
Lượng nạp gas R410A	6,6 + 6,6kg
Ống kết nối lỏng / hơi	Ø12,7mm / Ø28,6mm (Hàn)
Số dàn lạnh kết nối tối đa	26 (32) dàn lạnh tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng đôi Daikin VRV X RXUQ16AMYM

RXUQ16AMYM sử dụng nền tảng công nghệ chung của dàn nóng điều hòa trung tâm Daikin VRV X như điều khiển VRT Smart, tối ưu vận hành tải thấp, máy nén Scroll, I-demand, tự động nạp môi chất và đường ống dài. Điểm riêng của model 16HP này là sử dụng hai module RXUQ8AYM cùng công suất, tạo cấu hình dàn nóng đôi cân bằng 8HP + 8HP.

- Hai module cùng công suất: thay vì ghép hai dàn có công suất khác nhau, RXUQ16AMYM sử dụng 2 module 8HP giống nhau. Cấu hình này giúp tiêu chuẩn hóa thiết bị trong cùng hệ và thuận tiện hơn khi bố trí, theo dõi hoặc bảo trì từng module.

- Điều khiển VRT Smart: hệ thống điều chỉnh nhiệt độ môi chất và tốc độ máy nén theo nhu cầu thực tế của các dàn lạnh, tránh duy trì toàn bộ 44,8kW khi công trình chỉ đang sử dụng một phần tải.

- Phù hợp tải thay đổi theo zone: hai module vẫn được điều khiển trong một hệ VRV X chung, giúp hệ thống đáp ứng tải thay đổi giữa các phòng, khu làm việc hoặc tầng sử dụng khác nhau.

- Luân phiên vận hành giữa các module: cấu hình nhiều dàn nóng cho phép phân bổ thời gian hoạt động giữa hai module 8HP, hạn chế việc tải vận hành tập trung kéo dài vào một thiết bị.

- Tăng phương án duy trì hệ thống khi có sự cố: khi chức năng dự phòng được cài đặt phù hợp, một module còn lại có thể hỗ trợ duy trì vận hành khẩn cấp nếu module kia gặp vấn đề.

- Bộ ống kết nối dàn nóng bán riêng: hai module RXUQ8AYM 8HP được ghép trong hệ RXUQ16AMYM thông qua BHFP22P100. Bộ ống này không đi kèm từng dàn nóng và cần được tính riêng khi bóc tách thiết bị.

3. RXUQ16AMYM và dàn nóng đơn 16HP khác nhau như thế nào?

RXUQ16AMYM và dàn nóng đơn 16HP cùng thuộc VRV X 1 chiều, nhưng cách tạo công suất và phương án vận hành khác nhau. Đây là điểm cần cân nhắc trước khi lựa chọn chứ không nên chỉ nhìn vào tên gọi 16HP.

Tiêu chí	RXUQ16AMYM	RXUQ16AYM
Cấu hình dàn nóng	2 module RXUQ8AYM	1 dàn nóng đơn
Dãy công suất	16HP	16HP
Công suất làm lạnh	44,8kW	45,0kW
Số dàn lạnh tối đa	26 (32)	26 (40)
Bộ nối dàn nóng	Cần BHFP22P100	Không cần bộ nối nhiều dàn nóng
Không gian lắp đặt	Cần bố trí 2 module	Bố trí 1 thân máy
Cấu hình module	2 module cùng công suất 8HP	Tập trung 16HP trong 1 dàn nóng
Dự phòng giữa dàn nóng	Có thể khai thác khi hệ cài đặt phù hợp	Không có dàn nóng thứ hai khi chạy độc lập

RXUQ16AMYM phù hợp hơn khi nào? Khi dự án muốn sử dụng hai module cùng chủng loại, có đủ không gian bố trí và ưu tiên khả năng phân bổ vận hành giữa các dàn nóng.

Dàn nóng đơn RXUQ16AYM 16HP phù hợp hơn khi nào? Khi khu kỹ thuật cần tối giản số lượng thiết bị ngoài trời hoặc mặt bằng không thuận lợi để bố trí hai thân dàn nóng riêng biệt.

4. Các loại dàn lạnh và thiết bị xử lý không khí có thể kết nối với RXUQ16AMYM

RXUQ16AMYM có thể kết nối nhiều kiểu dàn lạnh VRV với các cấp công suất khác nhau trong cùng hệ thống. Công suất từng dàn lạnh được lựa chọn theo tải của từng khu vực, sau đó kiểm tra tổng chỉ số công suất, số lượng dàn lạnh và tỷ lệ kết nối của hệ 16HP.

4.1. Dàn lạnh Cassette âm trần kết nối với RXUQ16AMYM

- Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFTQ25AVM, FXFTQ32AVM, FXFTQ40AVM, FXFTQ50AVM, FXFTQ63AVM, FXFTQ71AVM, FXFTQ80AVM, FXFTQ100AVM, FXFTQ125AVM và FXFTQ140AVM.

- Cassette Round Flow có Streamer - FXFRQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFRQ25A, FXFRQ32A, FXFRQ40A, FXFRQ50A, FXFRQ63A, FXFRQ71A, FXFRQ80A, FXFRQ100AVM, FXFRQ125A và FXFRQ140A.

- Cassette Round Flow, điều khiển VRT Smart - FXFQ-AVM: dải công suất khoảng 9.000-54.600BTU, gồm FXFQ25AVM, FXFQ32AVM, FXFQ40AVM, FXFQ50AVM, FXFQ63AVM, FXFQ71AVM, FXFQ80AVM, FXFQ100AVM, FXFQ125AVM và FXFQ140AVM.

- Cassette 4 hướng nhỏ gọn, điều khiển VRT Smart - FXZQ-BVM: dải công suất khoảng 8.500-21.500BTU, gồm FXZQ20BVM, FXZQ25BVM, FXZQ32BVM, FXZQ40BVM và FXZQ50BVM. Ở cấp công suất tương đương, có thể tham khảo FXZQ40AVM khi cấu hình hệ đáp ứng điều kiện kết nối.

- Cassette 2 hướng thổi, điều khiển VRT Smart - FXCQ-BVM: dải công suất khoảng 7.500-48.000BTU, gồm FXCQ20BVM, FXCQ25BVM, FXCQ32BVM, FXCQ40BVM, FXCQ50BVM, FXCQ63BVM, FXCQ80BVM và FXCQ125BVM.

- Cassette 1 hướng thổi, điều khiển VRT - FXEQ-AV36: dải công suất khoảng 7.500-24.000BTU, gồm FXEQ20AV36, FXEQ25AV36, FXEQ32AV36, FXEQ40AV36, FXEQ50AV36 và FXEQ63AV36.

4.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ16AMYM

- Giấu trần nối ống gió luồng gió 3D có cảm biến, điều khiển VRT - FXDSQ-AVM: gồm nhiều cấp công suất để phân chia theo tải của từng zone trong hệ VRV X.

- Giấu trần nối ống gió áp suất tĩnh trung bình - FXSQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXSQ20PAVE, FXSQ25PAVE, FXSQ32PAVE, FXSQ40PAVE, FXSQ50PAVE, FXSQ63PAVE, FXSQ80PAVE, FXSQ100PAVE, FXSQ125PAVE và FXSQ140PAVE.

- Giấu trần nối ống gió dạng mỏng - FXDQ: dải công suất khoảng 7.500-24.200BTU, gồm các cấp từ FXDQ20 đến FXDQ63 tùy series.

- Giấu trần nối ống gió áp suất tĩnh trung bình - cao - FXMQ-PAVE: dải công suất khoảng 7.500-54.600BTU, gồm FXMQ20PAVE, FXMQ25PAVE, FXMQ32PAVE, FXMQ40PAVE, FXMQ50PAVE, FXMQ63PAVE, FXMQ80PAVE, FXMQ100PAVE, FXMQ125PAVE và FXMQ140PAVE.

4.3. Dàn lạnh treo tường, áp trần, đặt sàn và tủ đứng kết nối với RXUQ16AMYM

- Dàn lạnh treo tường - FXAQ: dải công suất khoảng 7.500-38.200BTU, gồm FXAQ20AVM, FXAQ25AVM, FXAQ32AVM, FXAQ40AVM, FXAQ50AVM, FXAQ63AVM và các cấp công suất lớn hơn tùy series.

- Dàn lạnh áp trần - FXHQ-MAVE: dải công suất khoảng 12.300-52.900BTU, gồm FXHQ32MAVE, FXHQ63MAVE, FXHQ100MAVE, FXHQ125MAVE và FXHQ140MAVE.

- Dàn lạnh đặt sàn - FXLQ-MAVE: dải công suất khoảng 7.500-24.200BTU, gồm FXLQ20MAVE, FXLQ25MAVE, FXLQ32MAVE, FXLQ40MAVE, FXLQ50MAVE và FXLQ63MAVE.

- Dàn lạnh đặt sàn giấu tường - FXNQ-MAVE: dải công suất khoảng 7.500-24.200BTU, gồm FXNQ20MAVE, FXNQ25MAVE, FXNQ32MAVE, FXNQ40MAVE, FXNQ50MAVE và FXNQ63MAVE.

- Dàn lạnh tủ đứng đặt sàn nối ống gió - FXVQ-NY1: dải công suất khoảng 47.800-191.000BTU, gồm FXVQ125NY1, FXVQ200NY1, FXVQ250NY1, FXVQ400NY1 và FXVQ500NY1. Khi sử dụng FXVQ cần kiểm tra riêng tỷ lệ kết nối của toàn hệ.

4.4. Thiết bị xử lý không khí ngoài trời và AHU kết nối với RXUQ16AMYM

RXUQ16AMYM có thể phối hợp thiết bị xử lý không khí ngoài trời và AHU khi công trình cần xử lý thêm tải của lượng không khí tươi. Công suất của các thiết bị sử dụng DX Coil cần được tính cùng tổng tải của các dàn lạnh trong hệ.

- Thiết bị xử lý không khí ngoài trời - FXMQ-MFV1: dải công suất khoảng 47.800-95.500BTU, gồm FXMQ125MFV1, FXMQ200MFV1 và FXMQ250MFV1.

- Thiết bị xử lý không khí ngoài trời - FXMQ-AFVM: dải công suất khoảng 30.700-95.500BTU, gồm FXMQ80AFVM, FXMQ140AFVM, FXMQ200AFVM và FXMQ250AFVM.

- AHU / AHUR kết nối hệ VRV: AHU được lựa chọn theo công suất coil, lưu lượng gió và tải lạnh của từng hệ thống. Khi AHU sử dụng chung RXUQ16AMYM với các dàn lạnh VRV, tổng tải của AHU phải được tính vào tỷ lệ kết nối của toàn hệ.

4.5. Thiết bị thông gió thu hồi nhiệt phối hợp với RXUQ16AMYM

- Thông gió thu hồi nhiệt tích hợp DX Coil - VKM: có nhiều cấp lưu lượng khoảng 500-950m³/h, kết hợp trao đổi nhiệt với DX Coil để hỗ trợ xử lý không khí ngoài trời.

- Thông gió thu hồi nhiệt - VAM-HVE: gồm các cấp từ VAM150HVE đến VAM2000HVE, dải lưu lượng khoảng 150-2.000m³/h.

Với công trình cần kết hợp dàn lạnh VRV, AHU và hệ thống khí tươi, có thể tham khảo thêm nhóm thiết bị xử lý không khí Daikin để lựa chọn cấu hình phù hợp với RXUQ16AMYM.

5. Dàn nóng đôi RXUQ16AMYM phù hợp với công trình nào?

RXUQ16AMYM phù hợp những dự án cần khoảng 44,8kW tải lạnh nhưng có lý do kỹ thuật rõ ràng để sử dụng hai module 8HP giống nhau thay vì tập trung toàn bộ tải vào một dàn nóng.

- Công trình muốn tiêu chuẩn hóa module dàn nóng: cả hai module đều là RXUQ8AYM, giúp đồng nhất kích thước, công suất và chủng loại thiết bị trong cùng hệ.

- Mặt bằng khu kỹ thuật chia được thành hai vị trí tương đương: hai module có cùng kích thước và khối lượng nên thuận tiện khi bố trí đối xứng hoặc phân chia khoảng bảo trì.

- Hệ thống có tải chia thành nhiều zone tương đối cân bằng: phù hợp tầng văn phòng lớn, khu dịch vụ hoặc cụm phòng có nhu cầu lạnh phân bổ trên nhiều khu vực thay vì tập trung vào một không gian duy nhất.

- Công trình chú trọng khả năng duy trì vận hành: cấu hình nhiều module tạo thêm phương án luân phiên và dự phòng giữa các dàn nóng nếu một module phải tạm ngừng để kiểm tra.

- Dự án muốn chuẩn hóa công tác bảo trì: việc sử dụng hai module giống nhau giúp đội vận hành làm quen với cùng một cấu hình thiết bị, thuận tiện hơn khi kiểm tra hoặc lập kế hoạch bảo trì định kỳ.

Nếu tải thực tế cần tăng thêm nhưng vẫn muốn giữ cấu hình dàn nóng đôi, RXUQ18AMYM 18HP là cấp công suất tiếp theo có thể được đánh giá sau khi tính lại tải toàn hệ.

6. Câu hỏi thường gặp về Daikin VRV X RXUQ16AMYM

6.1. Vì sao RXUQ16AMYM lại dùng hai module 8HP thay vì một dàn nóng 16HP?

Đây là phương án dàn nóng đôi cho công trình muốn sử dụng cấu hình nhiều module, thay vì tập trung toàn bộ công suất trong một thân máy.

6.2. Hai module RXUQ8AYM có thể vận hành như hai hệ 8HP riêng không?

Không. Khi cấu hình RXUQ16AMYM, hai module được kết nối và điều khiển như một hệ VRV X 16HP chung.

6.3. RXUQ16AMYM có lợi gì khi hai dàn nóng cùng một model?

Hai module giống nhau giúp đồng nhất thiết bị, thuận tiện bố trí, theo dõi vận hành và tổ chức công tác bảo trì.

6.4. RXUQ16AMYM có thể phối hợp nhiều kiểu dàn lạnh trong cùng một hệ không?

Có. Cassette, nối ống gió, treo tường, áp trần và đặt sàn có thể dùng chung nếu tổng chỉ số công suất đáp ứng điều kiện kết nối.

6.5. Có cần mua thêm bộ nối khi lắp RXUQ16AMYM không?

Có. Hai dàn nóng sử dụng bộ ống kết nối BHFP22P100; phụ kiện này được bán riêng và cần tính trong báo giá hệ thống.

6.6. Nếu một module phải bảo trì thì toàn bộ hệ có phải ngừng không?

Cấu hình nhiều module có thể hỗ trợ vận hành khẩn cấp bằng module còn lại khi chức năng dự phòng được cài đặt và điều kiện hệ thống cho phép.

6.7. RXUQ16AMYM có phù hợp cho công trình có nhiều phòng nhưng tải mỗi phòng khác nhau không?

Có. Công suất từng dàn lạnh được chọn riêng theo tải của mỗi zone; không cần tất cả phòng sử dụng cùng một kiểu hoặc cùng công suất dàn lạnh.

Với RXUQ16AMYM, điểm Sen Việt cần kiểm tra không chỉ là “công trình có đủ 16HP hay không” mà còn là việc chia hệ thành hai module 8HP có thực sự mang lại lợi ích về mặt bằng và vận hành hay không. Đội ngũ kỹ thuật Sen Việt sẽ đối chiếu tải lạnh, vị trí đặt hai dàn nóng, phương án khí tươi và cách chia dàn lạnh trước khi chốt cấu hình.

Nếu mặt bằng cho phép bố trí hai dàn nóng cùng kích thước, RXUQ16AMYM tạo một cấu hình khá cân bằng với 8HP + 8HP. Sen Việt sẽ kiểm tra điều kiện thực tế để xác định phương án dàn đôi có phù hợp hơn dàn nóng đơn hay không, tránh chọn nhiều module chỉ vì cùng cấp công suất.

YÊU CẦU KHẢO SÁT & BÁO GIÁ RXUQ16AMYM TẠI ĐÂY

RXUQ16AMYM là cấu hình dàn nóng đôi 16HP sử dụng hai module 8HP giống nhau, phù hợp những dự án muốn tiêu chuẩn hóa module và tăng lựa chọn trong vận hành. Quý khách có thể xem thêm các cấu hình công suất khác tại danh mục điều hòa trung tâm VRV Daikin.
