Điều hòa trung tâm Daikin VRV X RXUQ6AYM 6HP 1 chiều

Dàn Nóng Điều Hòa Trung Tâm Daikin VRV X RXUQ6AYM 6HP 1 Chiều

RXUQ6AYM 6HP là dàn nóng đơn 1 chiều có công suất nhỏ nhất trong dãy Daikin VRV X, công suất làm lạnh 16,0kW ~ 54.600BTU/h (6 ngựa), cho phép kết nối tối đa 9 (15) dàn lạnh tùy điều kiện cấu hình.

RXUQ6AYM phù hợp những công trình có tổng tải vừa phải nhưng vẫn cần chia thành nhiều khu vực điều hòa độc lập. Dàn nóng có thể kết nối các dàn lạnh VRV hoặc kết hợp dàn lạnh VRV với dàn lạnh dân dụng thông qua bộ BP, đồng thời được trang bị VRT Smart, máy nén xoắn ốc mới, I-demand và chức năng tự động nạp môi chất.

Nếu tải lạnh cao hơn 6HP, công trình có thể chuyển sang các dàn nóng đơn công suất lớn hơn trong cùng VRV X. Với nhu cầu 2 chiều làm lạnh và sưởi ở cùng mức công suất, có thể tham khảo RXYQ6AYM 6HP thuộc hệ VRV H.

Dàn nóng RXUQ6AYM được Sen Việt tư vấn theo tải từng khu vực, số lượng dàn lạnh, tỷ lệ sử dụng đồng thời và điều kiện thi công. Quý khách cần báo giá liên hệ 0822.222.716; cần khảo sát và tư vấn kỹ thuật liên hệ 0922.322.699.

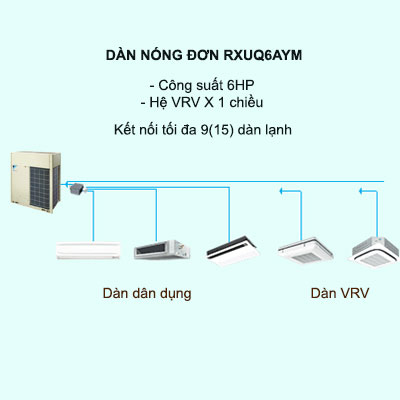

Dàn nóng Daikin VRV X RXUQ6AYM 6HP, kết nối tối đa 9 (15) dàn lạnh tùy cấu hình

1. Thông số kỹ thuật dàn nóng Daikin VRV X RXUQ6AYM

Thông số	RXUQ6AYM
Loại dàn nóng	Dàn nóng đơn, 1 chiều
Hệ	VRV X
Nguồn điện	3 pha, 4 dây, 380-415V / 380V, 50/60Hz
Công suất làm lạnh	6HP ~ 16,0kW ~ 54.600BTU/h
Chỉ số công suất	150
Điện năng tiêu thụ làm lạnh	3,23kW
Điều khiển công suất	23-100%
EER	4,32
Màu vỏ máy	Trắng ngà
Máy nén	Xoắn ốc dạng kín (Scroll)
Công suất động cơ máy nén	2,4kW
Lưu lượng gió	119m³/phút
Kích thước (C x R x S)	1.657 x 930 x 765mm
Khối lượng	185kg
Độ ồn	54dB(A)
Phạm vi vận hành làm lạnh	10-49°CDB
Môi chất lạnh	R410A
Lượng môi chất nạp sẵn	6,4kg
Ống kết nối lỏng / hơi	Ø9,5mm / Ø19,1mm (hàn)
Chỉ số công suất dàn lạnh kết nối	75-195, tối đa 300 tùy điều kiện
Số dàn lạnh kết nối tối đa	9 (15) dàn tùy điều kiện cấu hình

2. Đặc điểm nổi bật của dàn nóng Daikin VRV X RXUQ6AYM

2.1. RXUQ6AYM tiết kiệm năng lượng khi vận hành tải thấp

RXUQ6AYM là model nhỏ nhất của VRV X nhưng vẫn sử dụng cùng định hướng công nghệ tối ưu hiệu suất ở tải thấp. Đây là vùng vận hành rất thường gặp khi hệ thống có nhiều phòng nhưng chỉ một phần khu vực đang sử dụng điều hòa.

- Dữ liệu vận hành mà Daikin sử dụng để phát triển VRV X cho thấy hệ thống có thể hoạt động ở mức tải từ 50% trở xuống trong phần lớn thời gian vận hành hằng năm.

- Với hệ 6HP, lợi ích này đặc biệt phù hợp biệt thự, văn phòng nhỏ hoặc cửa hàng có nhiều phòng sử dụng theo thời điểm khác nhau.

RXUQ6AYM được tối ưu hiệu quả khi hệ thống vận hành ở tải thấp

2.2. Điều khiển VRT Smart phối hợp công suất theo từng khu vực

VRT Smart sử dụng dữ liệu nhiệt độ và nhu cầu của các dàn lạnh để xác định tải cần thiết, từ đó điều chỉnh nhiệt độ môi chất và tốc độ máy nén.

- Chỉ cung cấp cho những dàn lạnh cần thiết: hạn chế việc dàn nóng phải duy trì công suất cao khi một số phòng đã đạt nhiệt độ cài đặt.

- Kết hợp VAV: với dàn lạnh hỗ trợ VRT Smart, hệ thống còn phối hợp điều chỉnh lưu lượng gió để cân bằng tiết kiệm điện và tiện nghi.

Tổng quan kiểm soát lưu lượng của hệ VRV X RXUQ6AYM

Điều khiển ổn định khi tải thấp: thay vì để máy nén liên tục khởi động và dừng khi nhiệt độ phòng dao động quanh mức cài đặt, hệ thống điều chỉnh môi chất để duy trì quá trình vận hành ổn định hơn.

- Việc giảm số lần khởi động lại máy nén giúp hạn chế lượng điện tiêu thụ tăng cao ở mỗi lần khởi động.

- Nhiệt độ phòng cũng được kiểm soát ổn định hơn thay vì dao động lớn quanh giá trị cài đặt.

Sự thay đổi nhiệt độ phòng khi hệ thống vận hành ở tải thấp

Hiệu quả của VRT Smart còn phụ thuộc cách chọn và sử dụng dàn lạnh. Nhiệt độ cài đặt quá thấp hoặc tốc độ quạt không phù hợp có thể làm giảm hiệu quả năng lượng của hệ.

2.3. Máy nén xoắn ốc mới nâng hiệu quả vận hành

RXUQ6AYM sử dụng máy nén xoắn ốc được tối ưu nhằm giảm rò rỉ môi chất bên trong máy nén khi hoạt động ở mức tải thấp.

Máy nén RXUQ6AYM được tối ưu hiệu suất trong vùng tải thấp

Cơ chế kiểm soát áp suất ngược: lực tác động lên đĩa nén động được điều chỉnh theo điều kiện vận hành để ổn định chuyển động và giảm tổn thất khi công suất máy nén xuống thấp.

Cơ chế kiểm soát áp suất ngược mới trên máy nén RXUQ6AYM

Kiểm soát nhiệt độ dầu: nguồn điện cần thiết để làm nóng trước cho dầu lạnh được giảm tới 65,4%, giúp hạn chế điện năng tiêu thụ khi hệ thống ngừng hoạt động.

Hiệu suất định mức: RXUQ6AYM đạt EER 4,32 trong điều kiện làm lạnh tiêu chuẩn của VRV X.

Hiệu suất của VRV X được cải thiện trong quá trình hoạt động định mức

RXUQ6AYM cũng nằm trong dãy VRV X được tối ưu về kích thước và khối lượng so với một số cấu hình VRV IV COP cao trước đây.

Dãy VRV X được tối ưu công suất và không gian lắp đặt

2.4. I-demand hỗ trợ kiểm soát công suất sử dụng

I-demand cho phép giới hạn mức điện năng tiêu thụ tối đa theo yêu cầu vận hành của công trình.

- Có nhiều cấp cài đặt trên bo mạch dàn nóng để kiểm soát công suất đỉnh.

- Với công trình có giới hạn công suất điện hoặc cần giảm phụ tải trong một số khung giờ, đây là tính năng hỗ trợ quản lý điện năng hữu ích.

2.5. Tự động nạp môi chất lạnh giúp hạn chế sai số thi công

Lượng môi chất quá nhiều hoặc quá ít đều ảnh hưởng đến công suất và hiệu suất hệ thống. VRV X hỗ trợ chức năng tự động nạp môi chất để nâng độ chính xác khi lắp đặt.

- Tự động xác định lượng nạp bổ sung: hệ thống hỗ trợ hoàn tất lượng môi chất cần thiết sau bước nạp trước.

Chức năng tự động nạp môi chất lạnh trên RXUQ6AYM

- Đơn giản hóa thao tác lắp đặt: kỹ thuật viên giảm việc phải giám sát liên tục quá trình nạp và hạn chế sai số do tính toán lượng môi chất bổ sung.

Quy trình nạp môi chất được hỗ trợ để nâng chất lượng lắp đặt RXUQ6AYM

2.6. Bảng mạch Inverter tăng độ tin cậy

RXUQ6AYM sử dụng PCB Inverter tích hợp nhiều chức năng điều khiển hơn, giúp giảm số lượng linh kiện và kích thước bảng mạch.

- Kiểm soát dạng sóng: hỗ trợ tăng khả năng chịu biến thiên điện áp và hạn chế dòng vượt mức khi nguồn điện bất thường.

- Tụ Film: được sử dụng cho phần máy nén nhằm tăng độ bền của bảng mạch Inverter.

RXUQ6AYM sử dụng bảng mạch Inverter được cải tiến

2.7. Độ ồn thấp và áp suất tĩnh ngoài cao

RXUQ6AYM có độ ồn danh định 54dB(A), thấp hơn các model công suất lớn hơn trong cùng series, phù hợp hơn với công trình quy mô vừa hoặc khu vực cần kiểm soát tiếng ồn.

- Lưu lượng gió 119m³/phút: quạt được tối ưu để duy trì khả năng giải nhiệt phù hợp với công suất 6HP.

- Áp suất tĩnh ngoài đến 78,4Pa: hỗ trợ phương án bố trí dàn nóng sau lam hoặc louver nếu thiết kế thoát gió đúng.

RXUQ6AYM cân bằng lưu lượng gió, áp suất tĩnh ngoài và độ ồn vận hành

Hoạt động yên tĩnh ban đêm: hệ thống có thể giảm công suất theo thời gian cài đặt để hạn chế tiếng ồn ảnh hưởng đến khu vực xung quanh.

Tính năng hoạt động yên tĩnh vào ban đêm của RXUQ6AYM

2.8. Thiết kế nhỏ gọn và tối ưu luồng khí bên trong

Dàn trao đổi nhiệt tích hợp cao: giúp tăng diện tích trao đổi nhiệt mà không làm kích thước thiết bị tăng tương ứng.

Giảm trở lực dòng khí: thiết kế ống trao đổi nhiệt nhỏ hỗ trợ luồng khí đi qua dàn thuận lợi hơn.

Bố trí linh kiện hợp lý: các thành phần điện được thu gọn và đặt ở khu vực ít ảnh hưởng đến đường gió.

Thiết kế bên trong RXUQ6AYM giúp ổn định luồng khí qua dàn nóng

Làm mát các thành phần điện: hộp điện được bố trí để tận dụng chênh lệch áp suất, tạo lưu lượng gió làm mát linh kiện.

Thiết kế hỗ trợ làm mát các thành phần điện bên trong RXUQ6AYM

Ổn định khi nhiệt độ môi trường cao: module Inverter được hỗ trợ làm mát bằng môi chất lạnh, giúp duy trì khả năng vận hành khi nhiệt độ ngoài trời tăng.

Dàn nóng RXUQ6AYM được tăng khả năng vận hành trong điều kiện nhiệt độ cao

Động cơ ODM: rotor đường kính lớn giúp tạo mô-men xoắn cao và duy trì vòng quay ổn định ở nhiều tốc độ.

Động cơ ODM hỗ trợ vòng quay ổn định và hiệu quả

2.9. Đường ống dài và tỷ lệ kết nối linh hoạt

Khi sử dụng các dàn lạnh VRV, RXUQ6AYM vẫn khai thác được ưu thế đường ống dài của VRV X, giúp tách vị trí dàn nóng khỏi các khu vực sử dụng điều hòa.

- Chiều dài đường ống thực tế tối đa: 165m.

- Chiều dài tương đương tối đa: 190m.

- Tổng chiều dài đường ống tối đa: 1.000m.

- Từ nhánh dàn lạnh đầu tiên đến dàn lạnh xa nhất: tối đa 90m tùy điều kiện.

- Chênh lệch độ cao giữa dàn nóng và dàn lạnh: tối đa 90m.

- Chênh lệch độ cao giữa các dàn lạnh: tối đa 30m.

Đường ống dài giúp RXUQ6AYM linh hoạt hơn khi bố trí trong công trình

Điều kiện kết nối công suất dàn lạnh:

- RXUQ6AYM có chỉ số công suất 150, dải kết nối thông thường 75-195 và có thể lên tới 300 trong điều kiện cho phép.

- Tỷ lệ kết nối của dàn nóng đơn có thể đạt tối đa 200% khi sử dụng nhóm dàn lạnh đáp ứng điều kiện tương ứng.

- Con số tối đa 9 (15) dàn lạnh chỉ là giới hạn thiết bị; kỹ sư vẫn phải kiểm tra tổng chỉ số công suất và loại dàn lạnh trước khi chốt cấu hình.

2.10. RXUQ6AYM có thể kết hợp dàn lạnh VRV và dàn lạnh dân dụng

RXUQ6AYM thuộc nhóm dàn nóng đơn có thể kết nối hỗn hợp dàn lạnh VRV và dàn lạnh dân dụng thông qua bộ BP.

- Với cấu hình hỗn hợp hoặc chỉ dùng dàn lạnh dân dụng, tổng công suất dàn lạnh cần nằm trong khoảng 50-130% công suất danh định dàn nóng. Catalogue ghi riêng RXUQ6A có chỉ số kết nối từ 75 đến 195 trong cấu hình này.

- Phương án này phù hợp công trình nhỏ có một số khu vực muốn sử dụng dàn lạnh dân dụng nhưng vẫn cần các khu vực khác dùng dàn lạnh VRV.

2.11. Kiểm tra và bảo trì hệ thống thuận tiện

- Kiểm tra dây dẫn: hỗ trợ phát hiện lỗi kết nối giữa dàn nóng và dàn lạnh trong quá trình chạy thử.

- Kiểm tra van chặn: hỗ trợ phát hiện van chưa được mở đúng trước khi vận hành.

- Xác định chiều dài đường ống: dữ liệu được sử dụng để hỗ trợ tối ưu vận hành.

- LED 7 đoạn: hiển thị trạng thái hệ thống, thuận tiện cho chạy thử và dịch vụ sau bán hàng.

- Công nghệ bọc SMT: hỗ trợ bảo vệ bảng mạch trước ảnh hưởng của cát, độ ẩm và nhiễu.

Bảng mạch và hệ thống hiển thị hỗ trợ kiểm tra, bảo trì RXUQ6AYM

Dải nhiệt độ vận hành rộng: RXUQ6AYM có thể làm lạnh khi nhiệt độ ngoài trời lên đến 49°CDB, phù hợp nhiều vị trí lắp dàn nóng ngoài trời.

3. Các kiểu dàn lạnh có thể kết nối với Daikin VRV X RXUQ6AYM

RXUQ6AYM có thể kết hợp nhiều kiểu dàn lạnh điều hòa trung tâm Daikin VRV. Do dàn nóng chỉ 6HP, việc chia tải từng phòng càng cần hợp lý để không chọn quá nhiều dàn lạnh công suất lớn trong cùng hệ.

3.1. Dàn lạnh Cassette âm trần kết nối với RXUQ6AYM

* Cassette Round Flow có cảm biến và Streamer, điều khiển VRT Smart - FXFTQ-AVM

- Dải công suất: khoảng 9.000-54.600BTU.

- Có nhiều cấp công suất từ FXFTQ25 đến FXFTQ140; với hệ 6HP, kỹ sư thường phối hợp các model nhỏ hoặc trung bình theo tải từng zone thay vì sử dụng toàn bộ dải.

* Cassette 4 hướng nhỏ gọn - FXZQ

- Dải công suất: khoảng 7.500-19.100BTU.

- Phù hợp phòng nhỏ, phòng họp hoặc không gian có trần hạn chế.

* Cassette 2 hướng - FXCQ

- Dải công suất: khoảng 7.500-47.800BTU.

- Với phòng nhỏ khoảng 7.500BTU, có thể tham khảo FXCQ20AVM; phòng lớn hơn có thể chọn các cấp công suất khác sau khi tính tải

3.2. Dàn lạnh giấu trần nối ống gió kết nối với RXUQ6AYM

* Giấu trần nối ống gió dạng mỏng - FXDQ

- Dải công suất: khoảng 7.500-24.200BTU.

- Phù hợp phòng ngủ, phòng làm việc hoặc khu vực có trần kỹ thuật thấp.

* Giấu trần nối ống gió áp suất tĩnh trung bình - FXSQ-PAVE

- Dải công suất: khoảng 7.500-54.600BTU.

- Với zone khoảng 9.600BTU, FXSQ25PAVE là một model phù hợp để tham khảo trong hệ RXUQ6AYM.

* Giấu trần nối ống gió áp suất tĩnh trung bình - cao - FXMQ-PAVE

- Dải công suất: khoảng 7.500-54.600BTU.

- Phù hợp khu vực cần tuyến ống gió dài hơn hoặc nhiều cửa cấp.

3.3. Dàn lạnh treo tường, áp trần và đặt sàn kết nối với RXUQ6AYM

* Dàn lạnh treo tường - FXAQ: dải công suất khoảng 7.500-38.200BTU, phù hợp phòng riêng hoặc khu vực cải tạo.

* Dàn lạnh áp trần - FXHQ: dải công suất khoảng 12.300-52.900BTU, phù hợp cửa hàng hoặc khu vực không có trần giả.

* Dàn lạnh đặt sàn - FXLQ / FXNQ: dải công suất phổ biến khoảng 7.500-24.200BTU, phù hợp khu vực cần bố trí thiết bị thấp.

3.4. Thiết bị xử lý không khí và thông gió phối hợp với RXUQ6AYM

RXUQ6AYM xử lý tải lạnh cho không gian nhưng không mặc nhiên đáp ứng đủ nhu cầu khí tươi. Công trình có nhiều người hoặc phòng kín nên tính thêm thiết bị xử lý không khí Daikin.

* FXMQ-MFV1: thiết bị xử lý không khí ngoài trời có thể kết nối cùng hệ VRV; khi đưa tải khí tươi vào hệ 6HP cần kiểm tra kỹ phần công suất còn lại cho các dàn lạnh khác.

* VKM: thông gió thu hồi nhiệt tích hợp DX Coil, phù hợp khi cần hỗ trợ xử lý nhiệt của không khí ngoài trời.

* VAM-HVE: thông gió thu hồi nhiệt với dải lưu lượng khoảng 150-2.000m³/h, có thể chọn model theo lượng người và công năng từng khu vực.

4. RXUQ6AYM được sử dụng trong những tổ hợp dàn nóng VRV X nào?

RXUQ6AYM là dàn nóng đơn nhỏ nhất của VRV X, nhưng model 6HP này còn được sử dụng như một module để tạo một số tổ hợp công suất thấp của series.

- Tổ hợp 2 dàn nóng có RXUQ6A: RXUQ6A x 2; RXUQ6A + RXUQ8A tạo thành RXUQ14AMYM 14HP.

- Tổ hợp 3 dàn nóng có RXUQ6A: RXUQ6A x 3 tạo thành RXUQ18AM1 18HP; RXUQ6A x 2 + RXUQ8A tạo thành RXUQ20AM1 20HP. Đây là các cấu hình được liệt kê trong bảng tổ hợp VRV X.

Khi RXUQ6A nằm trong hệ có nhiều module, hệ mới có thể khai thác chức năng luân phiên và dự phòng giữa các dàn nóng. RXUQ6AYM khi chạy độc lập không có module thứ hai để thực hiện dự phòng dàn nóng.

Chức năng dự phòng áp dụng khi RXUQ6A được sử dụng trong hệ tổ hợp nhiều dàn nóng

5. Dàn nóng Daikin VRV X RXUQ6AYM phù hợp với công trình nào?

RXUQ6AYM phù hợp hơn với những công trình cần ưu thế điều khiển nhiều zone của VRV nhưng tổng tải chưa lớn đến mức phải sử dụng dàn nóng 8HP, 10HP hoặc cao hơn.

- Biệt thự và nhà ở quy mô lớn: phù hợp chia phòng khách, phòng ngủ, phòng làm việc thành các zone vận hành độc lập.

- Văn phòng nhỏ và vừa: đáp ứng nhiều phòng làm việc hoặc phòng họp có thời gian sử dụng khác nhau.

- Showroom, cửa hàng và spa: có thể phối hợp cassette, nối ống gió hoặc treo tường tùy không gian nội thất.

- Khách sạn nhỏ, căn hộ dịch vụ: phù hợp một cụm phòng có tải tổng nằm trong vùng 6HP.

- Phòng chức năng trong trường học hoặc nhà máy: có thể phục vụ khu hành chính, phòng họp hoặc phòng chuyên môn nhỏ; tải của khu sản xuất cần tính riêng.

Do RXUQ6AYM chỉ có 16kW công suất danh định, model này không nên được chọn chỉ vì “nhiều phòng”. Nếu tổng tải từng phòng vượt vùng phù hợp, kỹ sư nên chuyển sang dàn nóng công suất cao hơn thay vì cố tăng số lượng dàn lạnh trong hệ.

Dàn nóng Daikin VRV X RXUQ6AYM công suất 6HP

6. Câu hỏi thường gặp về Daikin VRV X RXUQ6AYM

6.1. Khi nào nên chọn RXUQ6AYM thay vì dàn nóng VRV 8HP hoặc 10HP?

Nên chọn theo tổng tải lạnh thực tế. RXUQ6AYM phù hợp khi tải nằm trong vùng 16kW; không nên lên công suất lớn hơn nếu công trình không cần.

6.2. RXUQ6AYM có phù hợp cho biệt thự nhiều phòng không?

Có thể nếu tổng tải của các phòng phù hợp 6HP. Số phòng không phải tiêu chí duy nhất, cần tính tải từng khu vực trước.

6.3. RXUQ6AYM có kết nối được dàn lạnh dân dụng không?

Có. RXUQ6AYM có thể kết hợp dàn lạnh VRV và dàn lạnh dân dụng qua bộ BP với tỷ lệ kết nối theo điều kiện của hệ.

6.4. Nếu cần hệ 12HP, dùng hai RXUQ6A hay một dàn nóng 12HP?

Hai RXUQ6A tạo RXUQ12AMYM và có lợi thế cấu hình nhiều module; dàn nóng đơn 12HP gọn thiết bị hơn. Cần so sánh mặt bằng và yêu cầu dự phòng.

6.5. RXUQ6AYM chạy một mình có dự phòng dàn nóng không?

Không. Dự phòng giữa các dàn nóng chỉ có khi RXUQ6A được sử dụng trong tổ hợp nhiều module.

6.6. RXUQ6AYM có dùng được cho phòng cần nối ống gió không?

Có. Có thể kết hợp FXSQ, FXDQ hoặc FXMQ theo tải và yêu cầu áp suất tĩnh của từng khu vực.

6.7. Hệ RXUQ6AYM có cần làm thêm khí tươi không?

Có nếu công năng yêu cầu. Phòng kín, văn phòng hoặc khu đông người nên tính riêng VAM, VKM hoặc FXMQ theo lưu lượng cần thiết.

6.8. Báo giá RXUQ6AYM có phải chỉ tính riêng dàn nóng không?

Không. Giá hệ hoàn chỉnh còn phụ thuộc dàn lạnh, REFNET, bộ điều khiển, đường ống, vật tư và điều kiện thi công.

Với 20 năm kinh nghiệm trong lĩnh vực điện lạnh, kỹ sư Sen Việt tính tải theo từng khu vực thay vì lựa chọn máy chỉ dựa trên diện tích. Tự hào là Proshop Daikin, chúng tôi cung cấp thiết bị chính hãng với mức giá cạnh tranh cho khách hàng công trình, nhà thầu và dự án. Với chi nhánh tại Hà Nội, Đà Nẵng và TP.HCM, Sen Việt thuận tiện khảo sát và hỗ trợ kỹ thuật tại nhiều tỉnh thành.

Sen Việt không chỉ cung cấp dàn nóng RXUQ6AYM mà còn hỗ trợ lựa chọn dàn lạnh, khí tươi và cấu hình VRV phù hợp với tải thực tế của công trình.

[YÊU CẦU KHẢO SÁT & BÁO GIÁ RXUQ6AYM TẠI ĐÂY]

RXUQ6AYM là mức công suất nhỏ nhất trong dãy dàn nóng đơn VRV X và cũng là module tạo nên một số tổ hợp 12HP, 14HP, 18HP và 20HP. Quý khách có thể tham khảo thêm các cấu hình dàn nóng, dàn lạnh và giải pháp khí tươi tại danh mục điều hòa trung tâm Daikin VRV.
