Chiller Giải Nhiệt Gió Daikin UAA-ST3M Tải Lạnh 105–450 RT

Chiller Giải Nhiệt Gió Daikin UAA-ST3M Tải Lạnh 105–450 RT Tích Hợp Economizer

Chiller giải nhiệt gió Daikin UAA-ST3M tạo nước lạnh để cấp đến AHU, FCU hoặc bộ trao đổi nhiệt trong công trình. Thiết bị sử dụng quạt và dàn ngưng ống đồng cánh nhôm để thải nhiệt trực tiếp ra không khí, không cần tháp giải nhiệt, bơm nước giải nhiệt và vòng đường ống nước giải nhiệt.

Series gồm các model từ 105 đến 450 RT. Nhóm công suất thấp sử dụng một máy nén, một mạch môi chất; từ model 245 RT trở lên, thiết bị sử dụng hai máy nén và hai mạch độc lập để mở rộng công suất cũng như chia tải.

Điểm riêng của UAA-ST3M nằm ở cấu hình chỉ làm lạnh, dàn ngưng M-coil, bình bay hơi DX shell & tube và economizer được trang bị tiêu chuẩn và sử dụng R134a.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin UAA-ST3M

Hạng mục	Thông số tham khảo
Dòng sản phẩm	UAA-ST3M
Phân loại	Chiller giải nhiệt gió
Chức năng	Chỉ làm lạnh
Model	UAA105ST3M đến UAA450ST3M
Công suất lạnh	105–450 RT
Công suất lạnh quy đổi	370–1.604 kW
COP tham khảo	Khoảng 3,20–3,32
Máy nén	Trục vít đơn bán kín
Số máy nén	Một hoặc hai tùy model
Số mạch môi chất	Một hoặc hai tùy model
Điều chỉnh công suất	Van trượt
Dải điều chỉnh nhóm một mạch	10–100%
Dải điều chỉnh nhóm hai mạch	5–100% tổng tải thiết bị
Môi chất lạnh	R134a
Economizer	Trang bị tiêu chuẩn
Bình bay hơi	DX shell & tube
Dàn ngưng	M-coil, ống đồng cánh nhôm
Quạt	Quạt hướng trục hiệu suất cao
Số lượng quạt	6–28 tùy model
Van tiết lưu	Van tiết lưu điện tử
Điều khiển	MicroTech
Kết nối BAS	Modbus hoặc BACnet
Khởi động tiêu chuẩn	Sao – tam giác
Khởi động tùy chọn	Soft starter
Nguồn điện	380–400V, 3 pha, 50Hz
Nhiệt độ nước lạnh danh định	Nước vào 12°C, nước ra 7°C
Nhiệt độ ngoài trời danh định	35°C
Vị trí lắp đặt	Ngoài trời, khu vực thông thoáng
Xuất xứ thể hiện trong mã model	Malaysia

UAA-ST3M thuộc nhóm Chiller giải nhiệt gió Daikin sử dụng máy nén trục vít cho tải trung bình đến lớn. Công suất thực tế cần được chọn lại theo nhiệt độ nước lạnh, nhiệt độ ngoài trời, độ cao lắp đặt và điều kiện giải nhiệt của dự án.

2. Đặc điểm nổi bật của Chiller giải nhiệt gió Daikin UAA-ST3M

2.1. Máy nén trục vít đơn cân bằng lực khi vận hành

UAA-ST3M sử dụng máy nén trục vít đơn gồm một rotor vít chính và hai rotor cửa bố trí đối xứng. Rotor chính truyền động hai rotor cửa, tạo ra các buồng nén ở hai phía.

- Cân bằng lực hướng trục: Hai phía nén đối xứng giúp hạn chế lực đẩy lệch lên rotor chính.

- Cân bằng lực hướng kính: Áp suất được phân bố hai phía quanh cụm rotor.

- Ít chi tiết chuyển động: Cấu trúc chính tập trung ở rotor vít và hai rotor cửa.

- Giảm rung động cơ khí: Sự cân bằng lực hỗ trợ thiết bị vận hành ổn định hơn trong thời gian dài.

- Hạn chế rò rỉ nội bộ: Rotor chính và rotor cửa ăn khớp sát giữa phía áp suất cao và thấp.

- Phù hợp tải lớn: Máy nén trục vít đơn đáp ứng nhu cầu nước lạnh từ 105 đến 450 RT.

Công nghệ máy nén là điểm chung giữa UAA-ST3M với các series Chiller UAA/UAY-ST3. Tuy nhiên, UAA-ST3M là dòng chỉ làm lạnh, sử dụng cấu hình linh kiện riêng, độc lập với UAA/UAY-ST3.

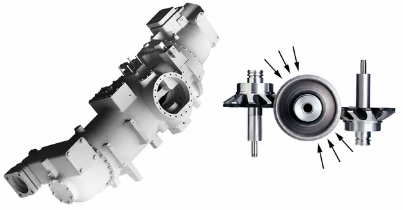

Máy nén trục vít đơn của Chiller Daikin UAA-ST3M

2.2. Van trượt điều chỉnh tải từ 10% đến 100%

Van trượt thay đổi thể tích nén hữu ích của máy nén theo nhu cầu nước lạnh. Khi tải giảm, một phần môi chất được đưa trở lại phía hút thay vì tiếp tục được nén toàn bộ.

- Điều chỉnh liên tục: Công suất không chỉ thay đổi theo một số cấp đóng – mở cố định.

- Nhóm một máy nén: Điều chỉnh tổng công suất từ khoảng 10% đến 100%.

- Nhóm hai máy nén: Phối hợp hai cụm nén để đưa tổng tải thiết bị xuống khoảng 5%.

- Giảm số lần khởi động: Máy nén có thể duy trì vận hành ở tải thấp thay vì dừng ngay.

- Ổn định nhiệt độ nước: Bộ điều khiển thay đổi vị trí van theo sai lệch nhiệt độ nước ra.

- Chia tải giữa hai mạch: Các model lớn có thể phối hợp hai máy nén và hai mạch môi chất độc lập.

UAA-ST3M điều chỉnh công suất bằng van trượt và phối hợp máy nén, không nên mô tả thành máy nén biến tần khi bảng kỹ thuật chưa xác nhận VFD là cấu hình tiêu chuẩn.

Nếu dự án ưu tiên máy nén trục vít đơn biến tần để thay đổi trực tiếp tốc độ máy nén, Chiller UAA-SV3 là một dòng khác cần được đối chiếu theo mức tải thấp nhất và lịch vận hành.

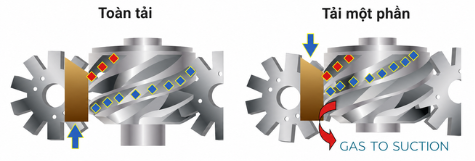

Chiller UAA-ST3M điều chỉnh công suất bằng van trượt

2.3. Economizer tiêu chuẩn tăng độ quá lạnh và công suất lạnh

Economizer được trang bị tiêu chuẩn trên UAA-ST3M. Bộ trao đổi nhiệt này làm tăng mức quá lạnh của môi chất lỏng trước van tiết lưu và đưa phần hơi trung gian về vị trí phù hợp trên máy nén.

- Tăng độ quá lạnh: Môi chất lỏng được hạ nhiệt thêm trước quá trình tiết lưu.

- Tăng phần hiệu ứng lạnh: Lượng nhiệt hấp thụ tại bình bay hơi có thể tăng so với chu trình không có economizer.

- Giảm phần công nén: Hơi trung gian được đưa vào vị trí phù hợp thay vì đi toàn bộ chu trình từ áp suất hút.

- Hỗ trợ công suất ở tải thiết kế: Economizer giúp mở rộng năng lực chu trình tại điều kiện phù hợp.

Economizer cũng được sử dụng trên Chiller UAA/UAY-ST3-FAAE, nhưng mục tiêu của hai dòng khác nhau. UAA-ST3M là series chỉ làm lạnh, sử dụng dàn ngưng M-coil và bình bay hơi DX shell & tube. Trong khi đó, FAAE thuộc nhóm UAY siêu hiệu suất của series ST3, có khả năng chuyển đổi giữa tạo nước lạnh và nước nóng theo chế độ bơm nhiệt, đồng thời kết hợp economizer với bộ trao đổi nhiệt ngược dòng.

Do đó, UAA-ST3M phù hợp với dự án chỉ cần nước lạnh; còn Chiller UAA/UAY-ST3-FAAE cần được xem xét khi công trình có nhu cầu cấp nhiệt và ưu tiên cấu hình UAY siêu hiệu suất.

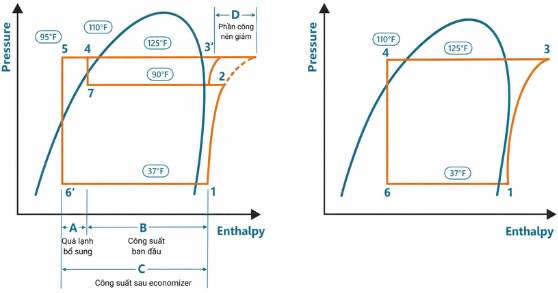

Biểu đồ áp suất – enthalpy trên catalogue thể hiện phần tăng công suất, mức quá lạnh bổ sung và phần công nén được giảm nhờ chu trình economizer.

Economizer tiêu chuẩn của Chiller giải nhiệt gió UAA-ST3M

2.4. Dàn ngưng M-coil tăng diện tích trao đổi trong chiều rộng gọn

Dàn ngưng của UAA-ST3M sử dụng ống đồng và cánh nhôm, được bố trí theo dạng M quanh vùng quạt phía trên.

- Cấu hình M-coil: Tăng diện tích bề mặt trao đổi trong cùng chiều rộng máy.

- Ống đồng cánh nhôm: Truyền nhiệt từ môi chất sang dòng không khí cưỡng bức.

- Các hàng ống bố trí so le: Hỗ trợ không khí tiếp xúc với nhiều bề mặt dàn hơn.

- Cánh nhôm dạng xẻ rãnh: Tăng mức độ rối của không khí khi đi qua dàn.

- Quạt thổi lên trên: Khí nóng được đẩy theo phương đứng ra khỏi khu vực đặt máy.

- Có quá lạnh tại dàn ngưng: Một phần dàn được sử dụng để tăng mức quá lạnh của môi chất lỏng.

Bố trí M-coil là đặc điểm nhận diện rõ của UAA-ST3M, khi bố trí nhiều máy, khoảng cách giữa các cụm cần được kiểm tra để tránh khí nóng quay lại bề mặt dàn.

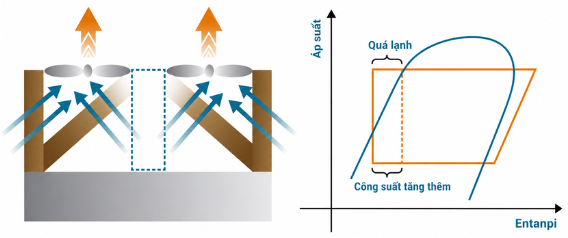

Sơ đồ thể hiện hai cánh dàn tạo thành dạng chữ M và hướng không khí đi qua các bề mặt trao đổi.

Dàn ngưng M-coil của Chiller Daikin UAA-ST3M

2.5. Bình bay hơi DX shell & tube trao đổi ngược dòng

UAA-ST3M sử dụng bình bay hơi kiểu giãn nở trực tiếp, trong đó môi chất đi bên trong ống đồng và nước lạnh đi phía vỏ.

- Cấu hình DX: Môi chất bay hơi trong các ống đồng.

- Dòng ngược chiều: Môi chất và nước được tổ chức theo hướng trao đổi nhiệt đối lập.

- Một pass phía môi chất: Mỗi mạch môi chất đi qua bình theo cấu hình một lượt.

- Một hoặc hai mạch độc lập: Phù hợp với số lượng máy nén của từng model.

- Ống truyền nhiệt hình học mới: Tạo dòng môi chất rối hơn để hỗ trợ trao đổi nhiệt.

- Cách nhiệt 20 mm tiêu chuẩn: Hạn chế đọng sương và thất thoát lạnh trên bề mặt bình.

- Gia nhiệt chống đóng băng: Hỗ trợ bảo vệ bình bay hơi khi nhiệt độ ngoài trời thấp.

Bình bay hơi DX giúp giảm lượng môi chất nạp so với cấu hình ngập lỏng và có đường hồi dầu tương đối rõ. Đổi lại, hiệu quả vận hành phụ thuộc nhiều vào khả năng điều tiết môi chất của van tiết lưu điện tử.

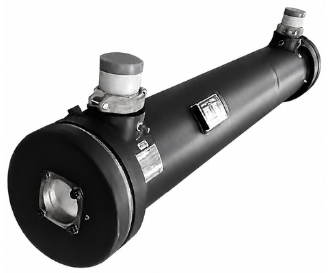

Bình bay hơi DX shell và tube của Chiller UAA-ST3M

Ngoài cấu hình DX của UAA-ST3M, Chiller giải nhiệt Daikin chính hãng còn có các dòng sử dụng bình bay hơi ngập lỏng, màng rơi hoặc dạng tấm để đáp ứng những dải tải và điều kiện phòng máy khác nhau.

2.6. Van tiết lưu điện tử phối hợp với tải máy nén

Van tiết lưu điện tử điều chỉnh lượng môi chất đi vào bình bay hơi theo công suất máy nén và trạng thái của chu trình lạnh.

- Điều chỉnh lưu lượng chính xác: Độ mở van thay đổi theo tín hiệu điều khiển.

- Phối hợp van trượt: Lượng môi chất được giảm hoặc tăng khi máy nén thay đổi công suất.

- Kiểm soát phun lỏng: Hỗ trợ duy trì trạng thái môi chất phù hợp trong chu trình.

- Hạn chế cấp thừa môi chất: Giảm nguy cơ môi chất lỏng quay về máy nén.

- Ổn định nhiệt độ nước ra: Hạn chế dao động khi tải công trình thay đổi.

- Thiết kế kín: Van được cấu tạo để giảm ảnh hưởng của môi trường bên ngoài.

Ở dải công suất thấp hơn, Chiller Daikin EWAT-B cũng phối hợp van tiết lưu điện tử với nhiều máy nén xoắn ốc để bám tải, nhưng sử dụng cấu trúc máy nén và cách chia công suất khác UAA-ST3M.

Van tiết lưu điện tử của Chiller Daikin UAA-ST3M

2.7. Quạt hướng trục truyền động trực tiếp thải khí nóng lên trên

Quạt dàn ngưng được bố trí phía trên máy và truyền động trực tiếp bằng động cơ ba pha.

- Quạt dạng xoắn: Cánh quạt được thiết kế để tạo lưu lượng qua dàn ngưng.

- Vật liệu composite gia cường: Hỗ trợ chịu tia UV và nhiệt độ môi trường cao.

- Truyền động trực tiếp: Không sử dụng dây đai trung gian.

- Động cơ IP54: Bảo vệ phù hợp với điều kiện lắp đặt ngoài trời.

- Cấp cách điện F: Đáp ứng yêu cầu nhiệt của động cơ quạt.

- Hạn chế tần số âm khó chịu: Hình dạng cánh và đường gió được tối ưu để giảm nhiễu âm.

Số lượng quạt tăng từ 6 đến 28 theo công suất máy. Khi bố trí trên mái hoặc sân kỹ thuật, cần kiểm tra tiếng ồn, khoảng hút gió và không gian thải khí nóng. Với mặt bằng bị chia cắt hoặc dự án muốn mở rộng công suất theo từng giai đoạn, Chiller mô-đun UAL-D linh hoạt hơn về cách phân bố thiết bị.

Quạt hướng trục của Chiller giải nhiệt gió UAA-ST3M

2.8. MicroTech giám sát tải, nhiệt độ và các trạng thái bảo vệ

MicroTech hoạt động như bộ điều khiển trung tâm của UAA-ST3M, giám sát trạng thái thiết bị và điều chỉnh công suất theo nhu cầu nước lạnh.

- Hiển thị trạng thái máy: Theo dõi chạy, dừng và cảnh báo của từng cụm.

- Theo dõi nhiệt độ nước: Hiển thị nhiệt độ nước vào và nước ra.

- Giám sát máy nén: Theo dõi tải, trạng thái hút – đẩy và áp suất dầu.

- Điều khiển van tiết lưu: Hiển thị và hiệu chỉnh độ mở van điện tử.

- Điều chỉnh tải tự động: Tăng hoặc giảm tải theo nhu cầu thực tế.

- Cân bằng thời gian chạy: Phân phối số giờ hoạt động giữa hai máy nén trên model lớn.

- Lưu lịch sử lỗi: Hỗ trợ kiểm tra nguyên nhân bất thường.

- Bảo vệ nhiều cấp: Bao gồm áp suất cao – thấp, quá tải máy nén, quá tải quạt và nhiệt độ xả cao.

Bộ điều khiển tiêu chuẩn sử dụng màn hình LCD và hỗ trợ giao diện tiếng Anh. Thiết bị giám sát từ xa có thể được lựa chọn theo cấu hình. Nếu công trình ưu tiên điều khiển nhiều mô-đun, phân kỳ đầu tư và chuyển đổi giữa tạo nước lạnh với nước nóng theo mùa, Chiller giải nhiệt gió UAL-ER6 R32 có bộ điều khiển nhóm dành cho cách tổ chức hệ thống đó.

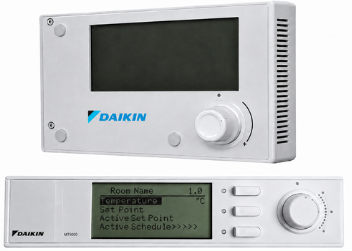

Bộ điều khiển MicroTech của Chiller Daikin UAA-ST3M

2.9. Kết nối BAS qua Modbus và BACnet

UAA-ST3M có thể tích hợp vào hệ thống quản lý tòa nhà thông qua các giao thức công nghiệp thông dụng.

- Modbus: Truyền dữ liệu giữa Chiller và bộ quản lý hệ thống.

- BACnet: Kết nối với mạng tự động hóa tòa nhà.

- Giám sát tập trung: Theo dõi trạng thái Chiller tại phòng điều hành.

- Nhận cảnh báo: Truyền lỗi và trạng thái bất thường đến hệ thống chung.

- Phối hợp thiết bị: Liên kết Chiller với bơm, cảm biến, van và các hệ HVAC khác.

- Hỗ trợ hệ nhiều Chiller: Có thể đưa nhiều máy vào cùng kiến trúc quản lý.

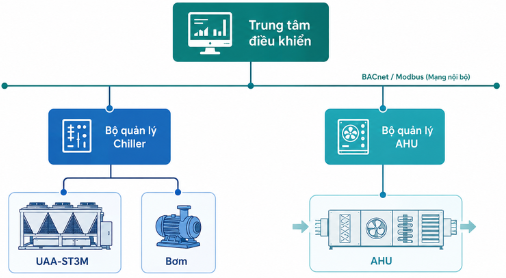

Sơ đồ BAS trong tài liệu thể hiện Chiller System Manager kết nối Chiller ly tâm, Chiller giải nhiệt nước và Chiller giải nhiệt gió cùng với AHU, VAV và FCU. Trong phòng máy đặt trong nhà, Chiller giải nhiệt nước MUWD cũng hỗ trợ Modbus hoặc BACnet, nhưng hướng đến dải công suất nhỏ hơn và cấu hình trục vít đơn tiết lưu khô.

Chiller UAA-ST3M kết nối BAS qua Modbus và BACnet

3. Chiller giải nhiệt gió Daikin UAA-ST3M phù hợp với công trình nào?

UAA-ST3M phù hợp với công trình cần nguồn nước lạnh từ khoảng 105 đến 450 RT, có khu vực ngoài trời đủ thông thoáng và muốn loại bỏ tháp giải nhiệt cùng vòng bơm nước giải nhiệt.

3.1. Trung tâm thương mại và khu phức hợp

Trung tâm thương mại có tải thay đổi theo mật độ người, thời gian mở cửa và tỷ lệ hoạt động của từng khu chức năng.

Khả năng điều chỉnh bằng van trượt kết hợp một hoặc hai máy nén giúp UAA-ST3M giảm công suất khi một phần khu vực tạm dừng. Dàn ngưng M-coil hỗ trợ tăng diện tích trao đổi trong cùng chiều rộng thiết bị.

3.2. Khách sạn và khu nghỉ dưỡng

Khách sạn cần nước lạnh cho phòng nghỉ, sảnh, nhà hàng, hội nghị và các khu dịch vụ. Tải giữa các khu vực thay đổi theo tỷ lệ lấp đầy.

UAA-ST3M phù hợp với dự án chỉ cần nước lạnh. Trường hợp công trình cần thêm chức năng tạo nước nóng hoặc vận hành theo chế độ nhiệt cho phòng nghỉ, bếp, giặt là hoặc spa, Chiller Daikin UAY-SQ3 là cấu hình 4 ống có thể lựa chọn.

3.3. Bệnh viện và cơ sở y tế

Bệnh viện thường có tải nền kéo dài nhưng nhu cầu giữa khu khám, nội trú, hành chính và phòng kỹ thuật không giống nhau.

MicroTech hỗ trợ giám sát trạng thái, cân bằng thời gian chạy giữa hai máy nén và truyền cảnh báo về BAS. Phương án nhiều Chiller vẫn cần được tổ chức để bảo đảm dự phòng cho các khu vực quan trọng.

3.4. Cao ốc văn phòng

Tải lạnh của văn phòng tăng trong giờ làm việc và giảm vào buổi tối hoặc cuối tuần.

UAA-ST3M có thể giảm tải bằng van trượt, phù hợp với tòa nhà có tải dao động nhưng vẫn duy trì nhu cầu nước lạnh tương đối lớn. Khi tải biến động sâu và số giờ chạy ở vùng thấp chiếm tỷ lệ cao, dòng trục vít biến tần như Chiller EWAD-TZ B là một hướng cần đánh giá theo dữ liệu vận hành.

3.5. Nhà máy và khu sản xuất

Nhà máy có thể dùng nước lạnh cho khu sản xuất, văn phòng, máy móc hoặc một số quy trình công nghệ.

Máy nén trục vít đơn phù hợp với thời gian chạy dài, trong khi economizer hỗ trợ công suất tại điều kiện thiết kế. Tuy nhiên, dải nhiệt độ nước lạnh và điều kiện ngoài trời phải được kiểm tra theo yêu cầu thực tế của quy trình.

3.6. Công trình không thuận lợi bố trí tháp giải nhiệt

UAA-ST3M thải nhiệt trực tiếp ra không khí nên không cần tháp giải nhiệt, bơm nước giải nhiệt và hệ thống xử lý nước giải nhiệt.

Thiết bị phù hợp khi công trình có sân kỹ thuật hoặc mái đủ tải trọng nhưng hạn chế phòng máy và nguồn nước. Việc bố trí vẫn phải kiểm tra nguy cơ hồi gió nóng, khoảng cách giữa các dàn và mức ồn tại khu vực xung quanh.

Với dự án có đủ phòng máy, vị trí đặt tháp và nhu cầu nước lạnh lớn vận hành dài giờ, nhóm Chiller giải nhiệt nước Daikin nên được đưa vào so sánh về hiệu suất, hạ tầng phụ trợ và chi phí vận hành dài hạn.

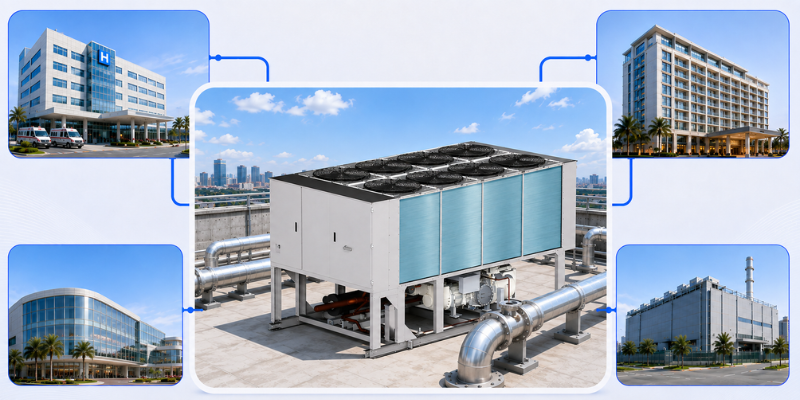

Chiller UAA-ST3M cho bệnh viện, khách sạn, trung tâm thương mại và nhà máy

4. Sen Việt phân biệt và lựa chọn đúng Chiller UAA-ST3M cho dự án

Chiller giải nhiệt gió Daikin UAA-ST3M phù hợp với dự án chỉ cần tạo nước lạnh, sử dụng máy nén trục vít đơn và cần dải công suất 105–450 RT. Khi lựa chọn, Sen Việt sẽ đánh giá loại công trình, diện tích, số khu vực sử dụng, lịch vận hành, nhiệt độ nước yêu cầu, vị trí đặt máy và điều kiện lưu thông không khí.

Phương án được tính đồng bộ với bơm nước lạnh, bình tích nước, AHU, FCU, đường ống và hệ thống điều khiển. Với model hai máy nén, đội ngũ kỹ thuật còn xác định trình tự tải, mức dự phòng và cách cân bằng số giờ chạy giữa hai mạch.

Khu vực đặt máy phải được kiểm tra tải trọng nền, khoảng hút – thải gió, nguy cơ hồi gió nóng, tuyến vận chuyển và khoảng bảo trì. Dòng UAA-ST3M có chiều dài tăng từ khoảng 3,58 m đến hơn 13 m theo công suất, vì vậy mặt bằng và phương án nâng hạ cần được xác định trước khi chốt thiết bị.
