Chiller Giải Nhiệt Gió Daikin UAY-SQ3 Tải Lạnh 90–245 RT

Chiller Giải Nhiệt Gió Daikin UAY-SQ3 Tải Lạnh 90–245 RT Cấp Nóng Đồng Thời

Chiller giải nhiệt gió Daikin UAY-SQ3 tạo nước lạnh để cấp đến AHU, FCU hoặc thiết bị trao đổi nhiệt, đồng thời cung cấp một vòng nước nóng riêng cho các khu vực cần sưởi, gia nhiệt hoặc tái nhiệt sau quá trình khử ẩm.

Thiết bị được bố trí ngoài trời, trên mái hoặc tại khu kỹ thuật thông thoáng. Nhờ thải nhiệt trực tiếp qua dàn trao đổi nhiệt gió, UAY-SQ3 không cần tháp giải nhiệt, bơm nước giải nhiệt và hệ thống xử lý nước như Chiller giải nhiệt nước.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin UAY-SQ3

Hạng mục	Thông số tham khảo
Dòng sản phẩm	UAY-SQ3
Loại thiết bị	Chiller giải nhiệt gió trục vít đa chức năng
Cấu hình hệ thống	4 ống, cấp nước lạnh và nước nóng
Công suất lạnh	90–245 USRT
Công suất nhiệt	92–247 USRT
Nhóm model	UAY090SQ3, UAY105SQ3, UAY140SQ3, UAY175SQ3, UAY204SQ3 và UAY245SQ3
Máy nén	Trục vít đơn bán kín
Số lượng máy nén	Hai máy nén
Số mạch môi chất	Hai mạch
Môi chất lạnh	R134a
Điều chỉnh công suất	Vô cấp từ 12,5% đến 100%
Khởi động máy nén	Sao – tam giác; có tùy chọn soft starter
Van tiết lưu	Van tiết lưu điện tử
Dàn trao đổi nhiệt phía gió	Ống đồng cánh nhôm dạng cross-fin
Quạt	Hướng trục xoắn hiệu suất cao, truyền động trực tiếp
Bộ trao đổi nhiệt phía nước lạnh	Dạng tấm hoặc dạng ống chùm tùy model
Bộ trao đổi nhiệt phía nước nóng	Dạng tấm
Nhiệt độ môi trường khi làm lạnh	Khoảng -10°C đến 50°C
Nhiệt độ nước lạnh ra	Khoảng 4–15°C
Nhiệt độ môi trường khi làm nóng	Khoảng -10°C đến 45°C
Nhiệt độ nước nóng ra	Khoảng 30–60°C
Điều khiển	MicroTech III, màn hình LCD
Kết nối BMS	Modbus, LonWorks hoặc BACnet tùy chọn
Nguồn điện tham khảo	380V, 3 pha, 50Hz
Vị trí lắp đặt	Ngoài trời, trên mái hoặc khu kỹ thuật thông thoáng

Dòng UAY-SQ3 gồm sáu cấp công suất, sử dụng từ 6 đến 14 quạt tùy model. Chiều dài thiết bị tăng theo công suất, trong khi chiều rộng và chiều cao cơ bản được duy trì tương đối đồng nhất để thuận lợi bố trí nhiều máy tại cùng khu kỹ thuật.

2. Đặc điểm nổi bật của Chiller giải nhiệt gió UAY-SQ3

2.1. Cấu hình 4 ống cấp nước lạnh và nước nóng đồng thời

UAY-SQ3 sử dụng hai vòng nước tách biệt: một vòng cấp nước lạnh và một vòng cấp nước nóng. Nhờ đó, hệ thống có thể phục vụ đồng thời những khu vực đang cần làm mát và những khu vực cần sưởi hoặc gia nhiệt.

- Cấp lạnh và nóng cùng lúc: Nước lạnh luôn được cung cấp tại phía lạnh, trong khi nước nóng được duy trì tại phía nhiệt theo nhu cầu công trình.

- Tự cân bằng hai loại tải: Bộ điều khiển nhận biết sự thay đổi của tải lạnh và tải nhiệt để điều chỉnh công suất tương ứng.

- Tận dụng nhiệt ngưng tụ: Phần nhiệt phát sinh trong quá trình làm lạnh được chuyển sang vòng nước nóng thay vì thải hoàn toàn ra không khí.

- Phục vụ nhiều khu chức năng: Một khối có thể cần làm lạnh trong khi khu vực khác sử dụng nước nóng hoặc tái nhiệt.

- Hỗ trợ kiểm soát độ ẩm: Hệ thống 4 ống có thể cấp lạnh để khử ẩm và dùng nước nóng để tái nhiệt không khí sau đó.

- Giảm nhu cầu thiết bị tạo nhiệt riêng: Khi tải lạnh và tải nhiệt xuất hiện đồng thời, công trình có thể hạn chế một phần năng lượng dành cho nồi hơi hoặc thiết bị gia nhiệt khác.

UAY-SQ3 cũng có thể vận hành chỉ làm lạnh hoặc chỉ làm nóng. Khi chỉ làm lạnh, dàn trao đổi nhiệt gió thải nhiệt ra môi trường; khi chỉ làm nóng, dàn phía gió hấp thụ nhiệt từ không khí ngoài trời để tạo nước nóng.

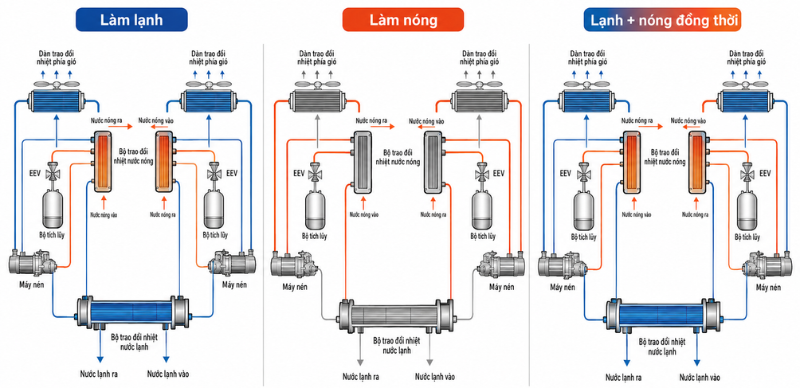

Ba sơ đồ vận hành giúp giải thích rõ cách dòng môi chất thay đổi giữa chế độ làm lạnh, làm nóng và cấp lạnh – nóng đồng thời.

Chiller UAY-SQ3 cấp lạnh và nóng đồng thời qua hệ thống 4 ống

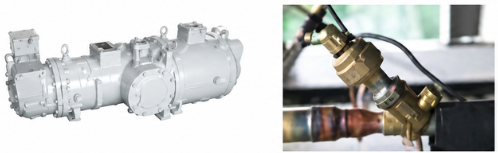

2.2. Máy nén trục vít đơn vận hành ổn định

UAY-SQ3 sử dụng máy nén trục vít đơn chuyên dụng cho môi chất R134a. Một trục vít chính kết hợp với hai rotor cửa bố trí đối xứng giúp cân bằng lực tác động lên cụm quay và duy trì quá trình nén liên tục.

- Cân bằng lực nén: Hai rotor cửa hỗ trợ giảm tải lệch tâm lên trục vít chính.

- Độ rung thấp: Quá trình hút, nén và đẩy diễn ra liên tục, hạn chế dao động đột ngột.

- Vận hành dài giờ: Kết cấu trục vít phù hợp với hệ thống nước trung tâm có tải nền tương đối lớn.

- Điều chỉnh công suất rộng: Máy nén phối hợp với hệ thống điều khiển để đáp ứng dải tải từ 12,5% đến 100%.

- Hai máy nén độc lập: Thời gian vận hành có thể được cân bằng giữa hai cụm, đồng thời giảm dòng khởi động bằng cách đưa từng máy nén vào hoạt động lần lượt.

- Hiệu quả với nhiều chế độ: Máy nén đáp ứng cả làm lạnh, làm nóng và vận hành đồng thời hai chức năng.

Việc bố trí hai máy nén tạo thêm khả năng phân chia công suất trước khi tiếp tục điều chỉnh vô cấp trên từng cụm, phù hợp với công trình có tải thay đổi trong ngày.

Chiller UAY-SQ3 sử dụng hai máy nén trục vít đơn

2.3. Điều chỉnh vô cấp theo nhu cầu lạnh và nhiệt

Tải của công trình không cố định trong suốt ngày vận hành. UAY-SQ3 có thể thay đổi công suất trong dải 12,5–100% để bám sát tổng nhu cầu lạnh và nhiệt thay vì duy trì một mức đầu ra cố định.

- Phản hồi theo tải thực tế: Công suất tăng hoặc giảm theo nhu cầu của các khu vực sử dụng.

- Không bị giới hạn ở các cấp tải lớn: Điều chỉnh vô cấp giúp đường công suất bám sát tải hơn so với cơ chế chia cấp cố định.

- Ổn định nhiệt độ nước: Nhiệt độ đầu ra được kiểm soát với độ chính xác đến khoảng 0,5°C trong điều kiện phù hợp.

- Giảm bật tắt máy nén: Thiết bị có thể duy trì hoạt động ở tải thấp thay vì liên tục dừng và khởi động lại.

- Phân phối năng lượng theo mùa: Mùa hè có thể ưu tiên tải lạnh, mùa chuyển tiếp cân bằng hai phía và mùa lạnh tăng tỷ lệ cấp nhiệt.

- Nâng hiệu quả sử dụng năng lượng: Khi lạnh và nóng được tạo đồng thời, hệ số hiệu quả tích hợp ICOP có thể đạt gần 9,0 trong điều kiện ứng dụng phù hợp.

Lợi ích lớn nhất khi dùng Chiller xuất hiện khi công trình thực sự có tải lạnh và tải nhiệt trùng nhau. Nếu phần lớn thời gian chỉ dùng một chức năng, hiệu quả cần được đánh giá theo chế độ vận hành riêng thay vì chỉ dựa vào ICOP đồng thời.

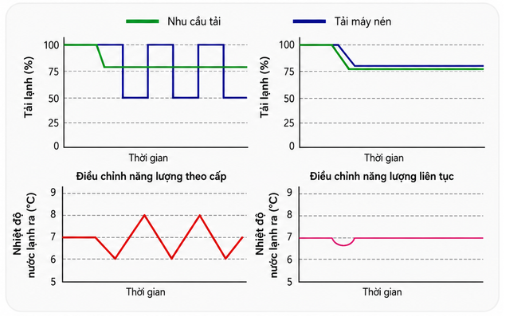

Biểu đồ so sánh cho thấy điều chỉnh vô cấp giữ tải máy nén gần với nhu cầu thực tế hơn so với điều chỉnh theo từng cấp cố định.

Chiller UAY-SQ3 điều chỉnh công suất vô cấp từ 12,5% đến 100%

2.4. Hai cấp làm lạnh sâu hỗ trợ nâng hiệu quả

UAY-SQ3 sử dụng dàn trao đổi nhiệt phía gió kết hợp thêm mạch làm lạnh sâu dạng tấm bằng thép không gỉ. Môi chất được hạ nhiệt qua hai bước trước khi đi vào van tiết lưu, giúp tăng phần năng suất lạnh có thể khai thác từ chu trình.

- Làm lạnh sâu cấp một: Dòng môi chất được hạ nhiệt tại dàn trao đổi nhiệt phía gió.

- Làm lạnh sâu cấp hai: Bộ trao đổi nhiệt dạng tấm tiếp tục giảm nhiệt độ môi chất lỏng.

- Tăng khả năng tạo lạnh: Trạng thái môi chất trước van tiết lưu thuận lợi hơn cho quá trình bay hơi.

- Phối hợp van tiết lưu điện tử: Lưu lượng môi chất được điều chỉnh theo chế độ lạnh, nóng hoặc vận hành đồng thời.

- Thích ứng nhiều điều kiện ngoài trời: Hệ thống duy trì chu trình phù hợp khi nhiệt độ môi trường và tỷ lệ tải thay đổi.

- Nâng hiệu quả tổng thể: Hai cấp làm lạnh sâu bổ trợ cho máy nén và dàn trao đổi nhiệt trong nhiều chế độ hoạt động.

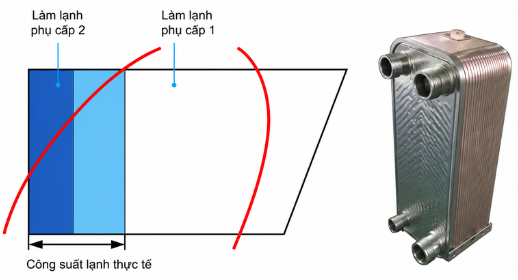

Sơ đồ áp suất – enthalpy giúp hình dung phần năng suất lạnh được bổ sung sau hai giai đoạn làm lạnh sâu, thay vì chỉ nhìn thấy các linh kiện riêng lẻ.

Chiller UAY-SQ3 ứng dụng hai cấp làm lạnh sâu môi chất

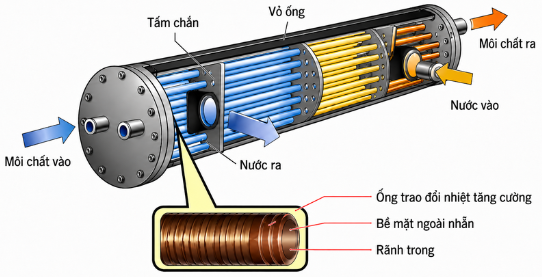

2.5. Bộ trao đổi nhiệt ngược dòng nâng hiệu quả truyền nhiệt

Ở nhóm công suất lớn, bộ trao đổi nhiệt phía nước lạnh sử dụng kết cấu ống chùm thuần ngược dòng. Nước và môi chất di chuyển theo hai hướng đối nghịch để duy trì chênh lệch nhiệt độ thuận lợi trên chiều dài bộ trao đổi nhiệt.

- Duy trì chênh nhiệt hiệu quả: Dòng ngược chiều hạn chế suy giảm động lực truyền nhiệt ở cuối bộ trao đổi.

- Ống trao đổi nhiệt tăng cường: Bề mặt trong tạo rãnh để tăng khả năng trao đổi nhiệt phía nước.

- Phân phối môi chất hợp lý: Tấm chắn bên trong hướng dòng môi chất qua các vùng ống.

- Phù hợp công suất lớn: Kết cấu ống chùm đáp ứng lưu lượng nước cao trên các model từ UAY140SQ3 trở lên.

- Thuận tiện vệ sinh phía nước: Nắp đầu bình cho phép tiếp cận chùm ống khi kiểm tra hoặc bảo trì.

- Cân đối kích thước thiết bị: Cấu trúc trao đổi nhiệt hiệu quả giúp kiểm soát kích thước tổng thể khi công suất tăng.

Nhóm UAY090SQ3 và UAY105SQ3 sử dụng bộ trao đổi nhiệt dạng tấm phía nước lạnh, trong khi các model lớn chuyển sang dạng ống chùm để phù hợp lưu lượng và năng suất cao hơn.

Chiller UAY-SQ3 sử dụng bộ trao đổi nhiệt ngược dòng hiệu suất cao

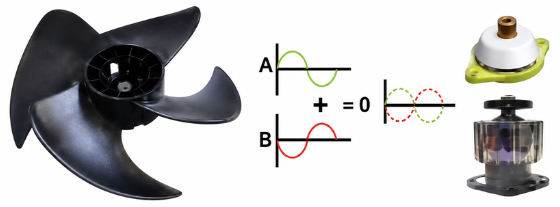

2.6. Quạt hướng trục giảm ồn và tổn thất truyền động

Dàn trao đổi nhiệt gió sử dụng quạt hướng trục xoắn chế tạo từ vật liệu sợi thủy tinh, được động cơ dẫn động trực tiếp. Cấu hình này loại bỏ bộ truyền đai và giảm một phần tổn thất cơ khí.

- Truyền động trực tiếp: Không cần dây đai hoặc cơ cấu truyền động trung gian.

- Giảm tổn thất năng lượng: Công suất động cơ được truyền trực tiếp đến cánh quạt.

- Độ ồn thấp hơn: Tiếng ồn quạt có thể giảm khoảng 3 dB(A) so với kiểu quạt xoắn thông thường trong điều kiện so sánh tương ứng.

- Kiểm soát rung động: Quạt được kiểm tra cân bằng tĩnh và động trước khi lắp đặt.

- Bảo vệ động cơ: Trang bị bảo vệ nhiệt giúp hạn chế hư hỏng khi điều kiện làm việc bất thường.

- Giảm truyền rung xuống công trình: Đệm cao su dưới máy nén kết hợp bộ giảm chấn lò xo tiêu chuẩn tạo hai lớp hạn chế rung.

Đây là yếu tố quan trọng khi UAY-SQ3 được đặt trên mái khách sạn, bệnh viện hoặc khu phức hợp, nơi tiếng ồn và rung động có thể truyền xuống không gian sử dụng.

Chiller UAY-SQ3 giảm tiếng ồn với quạt hướng trục truyền động trực tiếp

2.7. MicroTech III tự động phối hợp máy nén và quạt

MicroTech III tiếp nhận dữ liệu từ các cảm biến nhiệt độ, áp suất và lưu lượng để quản lý toàn bộ quá trình làm lạnh, làm nóng hoặc vận hành đồng thời. Người sử dụng chủ yếu cài đặt nhiệt độ nước yêu cầu, hệ thống sẽ tự điều chỉnh công suất theo tải.

- Theo dõi trạng thái thiết bị: Hiển thị chế độ vận hành, nhiệt độ nước, áp suất và tải máy nén.

- Kiểm soát van tiết lưu: Giám sát độ mở van theo từng mạch môi chất.

- Cân bằng thời gian máy nén: Luân phiên thứ tự vận hành để hạn chế chênh lệch số giờ chạy.

- Tự khởi động lại: Có thể phục hồi vận hành sau khi nguồn điện được cấp trở lại.

- Hẹn giờ hoạt động: Cho phép cài lịch bật và tắt theo nhu cầu của công trình.

- Lưu lịch sử lỗi: Hỗ trợ đội ngũ kỹ thuật xác định nguyên nhân bất thường.

- Tích hợp quản lý tòa nhà: Có thể bổ sung Modbus, LonWorks hoặc BACnet để kết nối hệ thống BAS.

Bộ điều khiển đồng thời giám sát áp suất cao – thấp, quá tải máy nén, quá tải quạt, nhiệt độ đẩy, mất pha, ngược pha, nguy cơ đóng băng và lưu lượng nước ở hai phía.

Giao diện điều khiển tập trung giúp người vận hành theo dõi cả vòng nước lạnh và nước nóng mà không phải quản lý hai hệ thống nguồn riêng biệt.

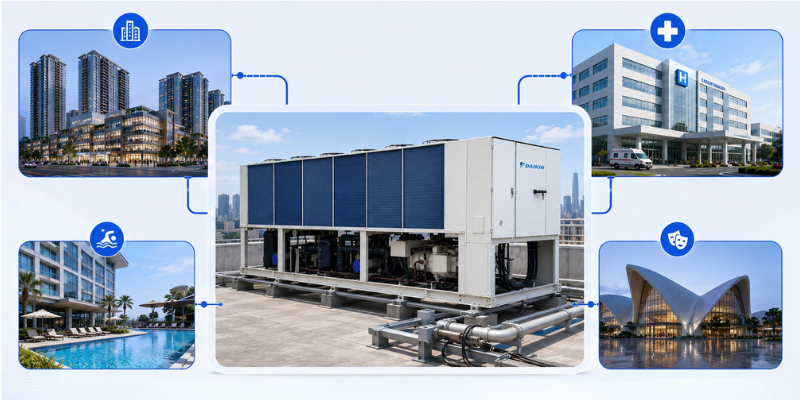

3. Chiller giải nhiệt gió Daikin UAY-SQ3 phù hợp với công trình nào?

UAY-SQ3 phù hợp nhất với công trình có nhu cầu nước lạnh và nước nóng xuất hiện đồng thời, có khu vực ngoài trời đủ thông thoáng nhưng không thuận lợi bố trí tháp giải nhiệt cùng vòng nước phụ trợ.

Khách sạn và khu nghỉ dưỡng

Khách sạn cần nước lạnh cho phòng nghỉ, sảnh, nhà hàng và khu hội nghị, đồng thời phát sinh nhu cầu nhiệt tại khu spa, hồ bơi hoặc hệ thống tái nhiệt của AHU.

Cấu hình 4 ống giúp UAY-SQ3 phân phối nước lạnh và nước nóng đến các khu vực riêng biệt. Khi hai tải xuất hiện cùng lúc, nhiệt từ quá trình làm lạnh được khai thác hiệu quả hơn thay vì thải hoàn toàn ra môi trường.

Bệnh viện và cơ sở chăm sóc sức khỏe

Bệnh viện có nhiều khu chức năng với yêu cầu nhiệt độ, độ ẩm và lịch vận hành khác nhau. Phòng mổ, ICU hoặc khu vực chuyên môn có thể cần vừa làm lạnh để khử ẩm vừa tái nhiệt để tránh không khí cấp quá lạnh.

UAY-SQ3 có thể cấp nước lạnh và nước nóng đến AHU 4 ống, hỗ trợ kiểm soát nhiệt độ và độ ẩm chính xác hơn. Hai máy nén cũng tạo thêm khả năng phân chia công suất theo tải thực tế.

Khu phức hợp đa chức năng

Khu phức hợp thường gồm khối thương mại, văn phòng, khách sạn và khu dịch vụ. Trong cùng một thời điểm, khu thương mại có thể cần làm lạnh trong khi khách sạn hoặc khu tiện ích phát sinh tải nhiệt.

Khả năng tự cân bằng lạnh – nóng giúp UAY-SQ3 phù hợp với mô hình này. Thiết bị cũng không cần phòng máy giải nhiệt nước, thuận lợi khi diện tích kỹ thuật trong tòa nhà bị giới hạn.

Hồ bơi trong nhà và trung tâm thể thao

Hồ bơi trong nhà có tải ẩm cao, thường cần làm lạnh để khử ẩm không khí nhưng đồng thời phải duy trì nhiệt độ nước hồ và cấp nhiệt cho một số khu vực.

UAY-SQ3 có thể cung cấp nước lạnh cho AHU khử ẩm và nước nóng cho vòng gia nhiệt. Cấu hình này phù hợp hơn việc vận hành riêng Chiller và thiết bị tạo nhiệt khi hai nhu cầu tồn tại thường xuyên.

Bảo tàng, kho lưu trữ và công trình văn hóa

Bảo tàng, phòng triển lãm và kho lưu trữ cần kiểm soát cả nhiệt độ lẫn độ ẩm để bảo vệ hiện vật.

Hệ thống AHU 4 ống có thể sử dụng nước lạnh để làm mát, khử ẩm và nước nóng để tái nhiệt không khí. UAY-SQ3 tạo hai nguồn nước trong cùng một thiết bị, giúp giảm số lượng hệ thống nguồn phải quản lý.

Nhà máy có nhu cầu lạnh và nhiệt đồng thời

Một số nhà máy cần nước lạnh để điều hòa khu sản xuất, làm mát thiết bị hoặc quy trình, đồng thời dùng nước nóng cho vệ sinh, tiền xử lý hoặc công đoạn phù hợp.

UAY-SQ3 đáng cân nhắc khi tải lạnh và tải nhiệt trùng nhau trong nhiều giờ. Nếu nhu cầu nhiệt chỉ xuất hiện ngắn hoặc yêu cầu nhiệt độ vượt phạm vi nước nóng của máy, công trình vẫn cần thêm nguồn gia nhiệt bổ sung.

Chiller UAY-SQ3 giải pháp cho khách sạn, bệnh viện và khu phức hợp

4. Sen Việt triển khai Chiller UAY-SQ3 cho hệ thống lạnh và nhiệt đồng thời

Chiller giải nhiệt gió Daikin UAY-SQ3 phù hợp với dự án cần dải công suất lạnh 90–245 USRT, đồng thời phát sinh tải nhiệt và muốn giảm hạ tầng tháp giải nhiệt. Sen Việt sẽ đánh giá loại công trình, diện tích, số khu chức năng, thời gian vận hành, nhu cầu lạnh – nhiệt và vị trí ngoài trời để lựa chọn model cùng số lượng Chiller phù hợp.

Là Proshop Daikin với 20 năm kinh nghiệm trong lĩnh vực điều hòa không khí, Sen Việt tư vấn đồng bộ UAY-SQ3 với bơm nước lạnh, bơm nước nóng, AHU, FCU, đường ống và hệ thống điều khiển. Phương án cũng tính đến khả năng trùng tải lạnh – nhiệt, nhiệt độ nước yêu cầu, độ ồn, khoảng hút – thải gió và không gian bảo trì quanh thiết bị.

Nếu công trình không cần cấp lạnh và nóng đồng thời, có thể tham khảo Chiller UAL-D với cấu hình mô-đun hoặc Chiller EWAT-B trong nhóm máy nén xoắn ốc. Dự án ưu tiên máy nén trục vít biến tần có thể đối chiếu thêm Chiller EWAD-TZ B, trong khi Chiller giải nhiệt gió UAA-SV3 phù hợp để đánh giá ở những cấu hình khác theo quy mô và chế độ vận hành. Với dự án có tải lớn, chạy dài giờ và đủ điều kiện bố trí phòng máy, tháp cùng vòng nước giải nhiệt, nhóm Chiller giải nhiệt nước Daikin cũng nên được so sánh.

Sen Việt hiện có hệ thống tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, thuận lợi khảo sát, tư vấn và triển khai dự án tại cả ba miền. Đội ngũ Sen Việt phục vụ khách hàng trên toàn quốc, đồng hành từ lựa chọn thiết bị, thiết kế kỹ thuật đến thi công, chạy thử và hỗ trợ vận hành hệ thống Chiller Daikin.

Website: daikinco.vn

Hotline tư vấn và khảo sát: 0822.222.716

Quý khách chỉ cần cung cấp loại công trình, diện tích, số khu vực sử dụng, lịch vận hành và nhu cầu nước lạnh – nước nóng; Sen Việt sẽ hoàn thiện các dữ liệu kỹ thuật cần thiết và đề xuất cấu hình Chiller giải nhiệt gió Daikin UAY-SQ3 phù hợp.
