Chiller Giải Nhiệt Gió Daikin UAA/UAY-ST3 Tải Lạnh 100–456 RT

Chiller giải nhiệt gió Daikin UAA/UAY-ST3 Tải Lạnh 100–456 USRT Đa Dạng Cấu Hình

Chiller giải nhiệt gió Daikin UAA/UAY-ST3 sử dụng nước làm môi chất truyền tải năng lượng trong công trình. Nước lạnh hoặc nước nóng sau khi được xử lý tại thiết bị sẽ được bơm đến AHU, FCU hoặc bộ trao đổi nhiệt để phục vụ điều hòa không khí và các ứng dụng kỹ thuật phù hợp.

Nhiệt được trao đổi trực tiếp với không khí ngoài trời thông qua dàn ống cánh và hệ thống quạt hướng trục. Vì vậy, công trình không cần bố trí tháp giải nhiệt, bơm nước giải nhiệt và mạng đường ống của vòng giải nhiệt.

Giá trị riêng của dòng ST3 nằm ở khả năng lựa chọn cấu hình theo nhu cầu sử dụng. UAA phù hợp khi dự án chỉ cần nước lạnh, UAY đáp ứng làm lạnh hoặc cấp nóng theo mùa, UAY-SR bổ sung bộ trao đổi nhiệt để khai thác nhiệt thu hồi khi công trình có đồng thời nhu cầu lạnh và nhiệt.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin UAA/UAY-ST3

Hạng mục	Thông số tham khảo
Dòng sản phẩm	Pathfinder UAA/UAY-ST3
Phân loại	Chiller giải nhiệt gió
UAA	Chiller chỉ làm lạnh
UAY	Chiller bơm nhiệt, tạo nước lạnh hoặc nước nóng
UAY-SR	Chiller có chức năng thu hồi nhiệt
Công suất lạnh UAA	Khoảng 105–456 USRT
Công suất lạnh UAY	Khoảng 100–451 USRT
Công suất lạnh UAY-SR	Khoảng 100–225 USRT
Công suất nhiệt UAY	Khoảng 100–451 USRT
Công suất thu hồi nhiệt UAY-SR	Khoảng 445–1.001 kW
Máy nén	Trục vít đơn bán kín
Số máy nén	1 hoặc 2 tùy model
Số mạch môi chất	1 hoặc 2 tùy model
Môi chất lạnh	R134a
Điều chỉnh công suất	10–100% hoặc 5–100% tùy cấu hình
Khởi động máy nén	Sao – tam giác
Làm mát máy nén	Phun lỏng
Bộ trao đổi nhiệt phía nước	Bình ống, giãn nở khô
Trao đổi nhiệt thu hồi	Bộ trao đổi nhiệt dạng tấm trên UAY-SR
Dàn trao đổi nhiệt phía không khí	Ống và cánh trao đổi nhiệt
Quạt giải nhiệt	Quạt hướng trục xoắn hiệu suất cao
Van tiết lưu	Van tiết lưu điện tử EXV
Bộ điều khiển	MicroTech III
Độ chính xác nhiệt độ nước ra	Khoảng ±0,5°C
Kết nối BMS	Modbus, LonWorks hoặc BACnet tùy chọn
Nguồn điện tham khảo	380–400 V/3N~/50 Hz
Áp suất làm việc phía nước	Tối đa khoảng 1,0 MPa
Vị trí lắp đặt	Ngoài trời hoặc trên mái
Hệ thống phụ trợ	Không cần tháp giải nhiệt và bơm nước giải nhiệt

Các hậu tố FAAE, FBBE, FBCE, FDAE và FBAE thể hiện những nhóm hiệu suất, chức năng hoặc cấu hình thiết bị khác nhau trong series ST3. Khi lựa chọn, cần xác định trước công trình chỉ cần nước lạnh, cần chuyển đổi giữa lạnh và nóng hay có tải nhiệt đồng thời để tránh chọn sai dòng máy.

2. Đặc điểm nổi bật của Chiller giải nhiệt gió UAA/UAY-ST3

2.1. Ba hướng cấu hình cho làm lạnh, cấp nhiệt và thu hồi nhiệt

Điểm phân hóa rõ nhất của UAA/UAY-ST3 là series không giới hạn ở một chức năng duy nhất. Từng nhóm model được tổ chức theo nhu cầu năng lượng khác nhau của công trình.

- UAA chỉ làm lạnh: Tập trung tạo nước lạnh cho điều hòa trung tâm, làm mát thiết bị hoặc quy trình phù hợp.

- UAY bơm nhiệt: Có thể vận hành ở chế độ làm lạnh hoặc đảo chiều để tạo nước nóng.

- UAY-SR thu hồi nhiệt: Bổ sung bộ trao đổi nhiệt riêng để khai thác nhiệt phát sinh trong chu trình lạnh.

- Lựa chọn theo lịch sử dụng: Cấu hình được xác định dựa trên thời điểm xuất hiện tải lạnh và tải nhiệt, không chỉ dựa vào công suất danh định.

- Phù hợp nhiều loại công trình: Từ cao ốc chỉ cần nước lạnh đến khách sạn hoặc bệnh viện có thêm nhu cầu nước nóng.

- Hạn chế đầu tư dư chức năng: Dự án chỉ làm lạnh có thể chọn UAA thay vì đầu tư cấu hình cấp nhiệt không được khai thác.

UAY bơm nhiệt tạo lạnh và nóng theo từng chế độ, không đồng nghĩa có thể cấp hai loại tải đồng thời như hệ bốn ống. Khi dự án phát sinh nhu cầu lạnh và nóng cùng lúc, cần đánh giá cấu hình UAY-SR hoặc dòng Chiller giải nhiệt Daikin chuyên dụng khác.

2.2. Máy nén trục vít đơn duy trì hiệu quả khi tải thay đổi

UAA/UAY-ST3 sử dụng máy nén trục vít đơn bán kín với một rô-to chính và hai bánh răng sao. Cấu tạo này giúp cân bằng lực nén, giảm số lượng chi tiết chuyển động và hỗ trợ vận hành ổn định trong thời gian dài.

- Điều chỉnh năng suất liên tục: Máy nén thay đổi công suất theo nhu cầu thay vì chỉ vận hành theo các cấp đóng – mở lớn.

- Dải điều chỉnh rộng: Cấu hình một máy nén có thể điều chỉnh khoảng 10–100%; một số model hai máy nén có thể chia tải từ khoảng 5%.

- Hiệu quả ở tải một phần: Khi nhu cầu giảm, máy nén hạ năng suất để hạn chế duy trì công suất không cần thiết.

- Ít chi tiết chuyển động: Một rô-to, hai bánh răng sao và hai van trượt điều chỉnh giúp đơn giản hóa kết cấu cơ khí.

- Cân bằng lực trong quá trình nén: Hỗ trợ giảm rung động truyền xuống đế máy và kết cấu lắp đặt.

- Bánh răng sao bằng vật liệu composite: Hạn chế ma sát kim loại trực tiếp và giảm tiếng ồn tần số cao.

- Bộ tách dầu hiệu suất cao: Hỗ trợ duy trì lượng dầu cần thiết trong máy nén và nâng độ tin cậy của chu trình.

Khả năng điều chỉnh của ST3 đến từ cơ cấu tải của máy nén trục vít đơn, không phải biến tần thay đổi tốc độ. Đây là điểm cần phân biệt với Chiller EWAD-TZ B hoặc các dòng trục vít biến tần khác.

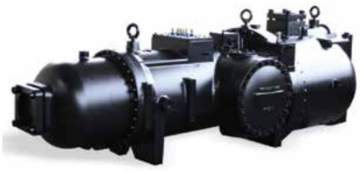

Máy nén trục vít đơn điều chỉnh tải của Chiller UAA/UAY-ST3

2.3. Dàn bay hơi bình ống trao đổi ngược dòng

Bộ trao đổi nhiệt phía nước của UAA/UAY-ST3 sử dụng kết cấu bình ống giãn nở khô. Nước và môi chất được tổ chức theo hướng ngược chiều nhằm duy trì chênh lệch nhiệt độ thuận lợi trong quá trình trao đổi.

- Phù hợp lưu lượng nước lớn: Kết cấu bình ống đáp ứng hệ thống Chiller trung tâm công suất cao.

- Trao đổi ngược dòng: Duy trì động lực truyền nhiệt trên chiều dài bộ trao đổi nhiệt.

- Nhiệt độ bay hơi thuận lợi: Hiệu quả truyền nhiệt tốt giúp giảm mức chênh nhiệt không cần thiết.

- Một hoặc hai mạch môi chất: Model công suất lớn có thể chia thành hai mạch độc lập để phối hợp nhiều máy nén.

- Van tiết lưu điện tử: Kiểm soát lượng môi chất vào dàn bay hơi theo tải và điều kiện vận hành.

- Chống đóng băng: Bộ gia nhiệt và các chức năng bảo vệ hỗ trợ hạn chế nguy cơ đóng băng phía nước.

Với cấu hình UAY-SR, hệ thống bổ sung bộ trao đổi nhiệt dạng tấm ở nhánh thu hồi nhiệt. Bộ phận này tách biệt với dàn bay hơi bình ống và chỉ tạo giá trị khi công trình thực sự có tải nhiệt phù hợp.

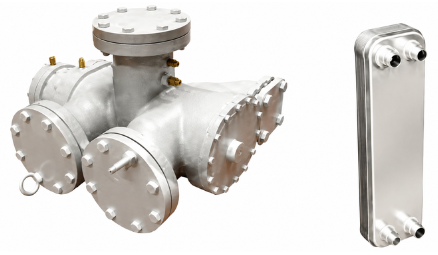

Bộ trao đổi nhiệt bình ống của Chiller UAA/UAY-ST3

2.4. MicroTech III phối hợp máy nén và quạt theo tải thực tế

Bộ điều khiển MicroTech III theo dõi trạng thái máy nén, quạt, nhiệt độ nước, áp suất môi chất và các tín hiệu bảo vệ. Thuật toán điều khiển giúp các thành phần vận hành theo nhu cầu thực tế của hệ thống.

- Duy trì nhiệt độ nước: Nhiệt độ nước ra được kiểm soát với độ chính xác tham khảo khoảng ±0,5°C.

- Tự động tăng và giảm tải: Máy nén được nạp hoặc giảm tải dựa trên nhu cầu lạnh hay nhiệt của công trình.

- Điều khiển PID: Công suất đầu ra được hiệu chỉnh liên tục để giảm dao động nhiệt độ nước.

- Cân bằng thời gian chạy: Bộ điều khiển phân bổ thời gian hoạt động giữa các máy nén ở cấu hình nhiều cụm.

- Giám sát trạng thái: Hiển thị nhiệt độ nước vào – ra, áp suất hút – đẩy, độ mở van tiết lưu và nhiệt độ ngoài trời.

- Lưu lịch sử lỗi: Hỗ trợ đội ngũ kỹ thuật kiểm tra diễn biến trước khi sự cố xuất hiện.

- Bảo vệ nhiều cấp: Bao gồm áp suất cao, áp suất thấp, quá tải, nhiệt độ đẩy, chống đóng băng và mất lưu lượng nước.

- Tích hợp BMS: Có thể bổ sung Modbus, LonWorks hoặc BACnet để kết nối hệ thống quản lý tòa nhà.

Việc phối hợp giữa máy nén và quạt giúp ST3 vận hành ổn định trong nhiều mức tải. Tuy nhiên, hiệu quả thực tế vẫn cần được đánh giá theo nhiệt độ ngoài trời, nhiệt độ nước yêu cầu và thời gian hoạt động của từng công trình.

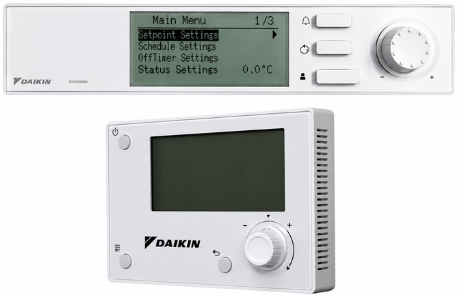

Bộ điều khiển MicroTech III quản lý Chiller UAA/UAY-ST3

2.5. Cấu hình một hoặc hai máy nén linh hoạt theo công suất

Các model UAA/UAY-ST3 công suất thấp thường sử dụng một máy nén và một mạch môi chất. Khi công suất tăng, thiết bị có thể chuyển sang hai máy nén, hai mạch hoặc hai hệ điều khiển độc lập.

- Một máy nén cho dải thấp: Kết cấu gọn hơn và phù hợp khi tải hệ thống tập trung trong một cụm.

- Hai máy nén cho dải lớn: Chia tổng công suất thành hai phần để đáp ứng tải theo từng giai đoạn.

- Hai mạch môi chất: Hỗ trợ vận hành từng phần khi nhu cầu chưa đạt tải thiết kế.

- Dual control ở một số model: Mỗi phần hệ thống được giám sát và điều khiển theo cấu hình riêng.

- Khởi động lần lượt: Các máy nén được đưa vào hoạt động theo trình tự để giảm tác động tức thời lên lưới điện.

- Cân bằng giờ chạy: Hạn chế tình trạng một máy nén phải vận hành nhiều hơn đáng kể so với máy còn lại.

Cấu hình hai máy nén không thay thế hoàn toàn phương án sử dụng nhiều Chiller độc lập. Yêu cầu dự phòng, khả năng bảo trì và mức tải tối thiểu của cả nhà máy nước lạnh vẫn cần được tính ở cấp hệ thống.

2.6. Lắp ngoài trời và không cần vòng nước giải nhiệt

UAA/UAY-ST3 thải nhiệt qua dàn ngưng không khí và quạt hướng trục, nhờ đó giảm nhiều hạng mục so với hệ Chiller giải nhiệt nước. Thiết bị có thể được bố trí trên mái hoặc sân kỹ thuật ngoài trời khi mặt bằng đáp ứng các điều kiện cần thiết.

- Không cần tháp giải nhiệt: Giảm diện tích kỹ thuật và công việc bảo trì tháp.

- Không cần bơm nước giải nhiệt: Loại bỏ điện năng bơm, van và đường ống của vòng giải nhiệt.

- Không cần xử lý nước tháp: Hạn chế nhu cầu kiểm soát cáu cặn, rong rêu và nước bù.

- Tủ điện tích hợp: Hệ thống điện điều khiển được bố trí trên cụm máy.

- Đế máy liền khối: Hỗ trợ phân bố trọng lượng xuống nền hoặc kết cấu đỡ.

- Lò xo giảm chấn: Hạn chế truyền rung động từ thiết bị sang công trình.

- Quạt hướng trục dẫn động trực tiếp: Giảm các chi tiết truyền động và hỗ trợ bảo trì.

- Tùy chọn áp suất tĩnh ngoài: Có thể xem xét khi luồng thải gió cần vượt qua trở lực bổ sung.

Máy giải nhiệt gió không yêu cầu phòng máy kín nhưng cần khoảng không hút và thải gió lớn. Nếu đặt nhiều cụm gần nhau, nguy cơ hồi gió nóng phải được mô phỏng hoặc kiểm tra ngay từ giai đoạn bố trí mặt bằng.

3. Chiller giải nhiệt gió Daikin UAA/UAY-ST3 phù hợp với công trình nào?

UAA/UAY-ST3 phù hợp với dự án cần hệ thống nước trung tâm công suất lớn, tải thay đổi theo thời gian và muốn giảm hạ tầng của vòng nước giải nhiệt. Việc lựa chọn UAA, UAY hay UAY-SR phụ thuộc trực tiếp vào nhu cầu lạnh, nhiệt và mức độ xuất hiện đồng thời của hai loại tải.

3.1. Trung tâm thương mại và khu phức hợp

Trung tâm thương mại có tải lạnh thay đổi theo giờ mở cửa, lượng khách, khu vực thuê và hoạt động của nhà hàng, rạp chiếu phim hoặc sảnh chung. Khu phức hợp còn có thể gồm văn phòng, căn hộ dịch vụ và khách sạn với lịch sử dụng không giống nhau.

Dải công suất rộng và khả năng chia tải bằng một hoặc hai máy nén giúp UAA/UAY-ST3 đáp ứng cả tải nền lẫn cao điểm. Với dự án chủ yếu cần nước lạnh, cấu hình UAA giúp tránh đầu tư thêm chức năng cấp nhiệt không được sử dụng.

3.2. Khách sạn và khu nghỉ dưỡng

Khách sạn phát sinh tải lạnh tại phòng nghỉ, sảnh, nhà hàng, phòng hội nghị và khu tiện ích. Đồng thời, công trình thường có nhu cầu nước nóng cho phòng nghỉ, bếp, giặt là hoặc hồ bơi.

UAY có thể được xem xét khi nhu cầu làm lạnh và cấp nóng diễn ra theo từng chế độ hoặc từng mùa. Nếu hai loại tải xuất hiện đồng thời với thời gian đủ dài, UAY-SR cần được đánh giá dựa trên khả năng tận dụng nhiệt thực tế thay vì chỉ dựa vào công suất thu hồi danh định.

3.3. Bệnh viện và cơ sở y tế

Bệnh viện vận hành nhiều giờ, nhưng tải lạnh không đồng đều giữa khu khám bệnh, nội trú, xét nghiệm, phòng mổ và hành chính. Nhu cầu nước nóng cho sinh hoạt hoặc các khu chức năng cũng có thể xuất hiện thường xuyên.

Máy nén trục vít đơn điều chỉnh theo tải và MicroTech III giúp hệ thống duy trì nhiệt độ nước ổn định khi số khu vực sử dụng thay đổi. Tùy lịch tải, Sen Việt sẽ xác định cấu hình UAA, UAY hoặc thu hồi nhiệt phù hợp hơn cho từng bệnh viện.

3.4. Nhà máy và cơ sở sản xuất

Nhà máy cần nước lạnh cho điều hòa khu sản xuất, văn phòng, làm mát thiết bị hoặc quy trình nằm trong giới hạn nhiệt độ của Chiller. Tải thay đổi theo số dây chuyền, ca làm việc và kế hoạch sản xuất.

Dải công suất lớn cùng cấu hình một hoặc hai mạch giúp UAA/UAY-ST3 thích ứng với nhiều quy mô nhà máy. Việc không sử dụng tháp giải nhiệt còn phù hợp với cơ sở muốn giảm nước bù, xử lý nước và các công việc bảo trì liên quan.

3.5. Cao ốc và công trình nhiều khu vực sử dụng

Cao ốc văn phòng có tải thay đổi theo tỷ lệ lấp đầy, thời gian làm việc và hướng nắng của từng mặt tòa nhà. Một số khu vực như phòng họp, hội trường hoặc tầng thương mại chỉ hoạt động trong những khung giờ nhất định.

Khả năng điều chỉnh tải rộng giúp máy nén giảm năng suất khi chỉ còn một phần công trình sử dụng. Bộ điều khiển trung tâm cũng hỗ trợ giám sát trạng thái và kết nối BMS trong hệ thống quản lý tòa nhà.

3.6. Dự án cần thu hồi nhiệt từ hệ thống làm lạnh

Ở công trình có đồng thời tải lạnh và nhu cầu nước nóng, lượng nhiệt vốn phải thải ra môi trường có thể được khai thác qua cấu hình UAY-SR. Điều này thường có giá trị tại khách sạn, bệnh viện, khu nghỉ dưỡng hoặc cơ sở cần nước nóng dài giờ.

Tuy nhiên, hiệu quả thu hồi phụ thuộc vào sự trùng khớp giữa tải lạnh và tải nhiệt. Nếu nhu cầu nước nóng chỉ xuất hiện ít giờ hoặc không đủ lớn, cấu hình thu hồi nhiệt có thể không khai thác hết giá trị đầu tư.

3.7. Công trình hạn chế nguồn nước và hạ tầng tháp giải nhiệt

Một số dự án khó bố trí tháp trên mái, thiếu nguồn nước bù hoặc không muốn duy trì vòng bơm và xử lý nước giải nhiệt. Trong trường hợp này, hệ Chiller giải nhiệt nước có thể làm tăng đáng kể số hạng mục kỹ thuật.

UAA/UAY-ST3 giải nhiệt trực tiếp bằng không khí và có thể đặt ngoài trời. Đổi lại, dự án phải kiểm tra kỹ tải trọng nền, tuyến vận chuyển, tiếng ồn, khoảng bảo trì và khả năng thoát khí nóng khỏi khu vực đặt máy.

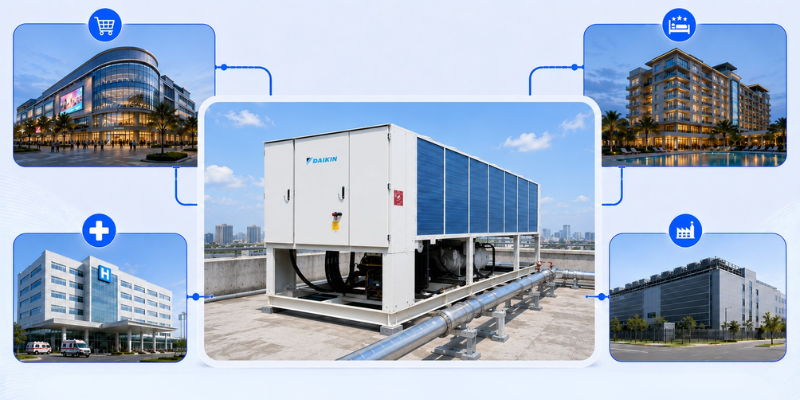

Chiller UAA/UAY-ST3 giải pháp cho trung tâm thương mại, khách sạn, bệnh viện và nhà máy

4. Sen Việt xây dựng cấu hình Chiller UAA/UAY-ST3 theo nhu cầu lạnh và nhiệt

Chiller giải nhiệt gió Daikin UAA/UAY-ST3 phù hợp với dự án cần máy nén trục vít đơn, dải công suất lớn và khả năng lựa chọn giữa làm lạnh, bơm nhiệt hoặc thu hồi nhiệt. Sen Việt sẽ căn cứ vào loại công trình, diện tích, số tầng, thời gian hoạt động, số khu vực sử dụng, nhu cầu nước nóng và vị trí đặt máy để xác định nhóm UAA, UAY hoặc UAY-SR phù hợp.

Proshop Daikin Sen Việt với 20 năm kinh nghiệm trong lĩnh vực điều hòa không khí sẽ tính đồng bộ Chiller, bơm nước lạnh, bình tích nước, AHU, FCU, đường ống và hệ thống điều khiển. Đối với thiết bị đặt ngoài trời, đội ngũ kỹ thuật còn kiểm tra tải trọng nền, tuyến cẩu lắp, khoảng hút – thải gió, nguy cơ hồi gió nóng, độ ồn và không gian bảo trì.

Dự án chỉ cần nước lạnh có thể ưu tiên cấu hình Chiller UAA-ST3. Khi công trình cần chuyển đổi giữa làm lạnh và cấp nóng, Chiller UAY-ST3 nên được đánh giá theo lịch sử dụng; trường hợp lạnh và nhiệt xuất hiện đồng thời, cấu hình Chiller UAY-SR hoặc Chiller UAY-SQ3 sẽ được đối chiếu thêm về nguyên lý vận hành.

Nếu dự án ưu tiên hiệu suất cao trong phạm vi model UAY105–UAY348, Sen Việt có thể so sánh với Chiller UAA/UAY-ST3-FAAE. Công trình muốn chia công suất thành nhiều mô-đun nhỏ và mở rộng theo từng giai đoạn có thể tham khảo Chiller UAL-D, trong khi hệ tải biến động mạnh và ưu tiên máy nén trục vít biến tần nên đánh giá Chiller EWAD-TZ B.

Với dự án có tải nền lớn, vận hành liên tục và đủ điều kiện bố trí phòng máy, tháp giải nhiệt cùng vòng bơm phụ trợ, nhóm Chiller giải nhiệt nước Daikin cũng nên được xem xét trước khi chốt phương án. Việc so sánh cần tính cả điện năng Chiller, điện năng bơm, nhu cầu nước, diện tích kỹ thuật và yêu cầu bảo trì dài hạn.

Sen Việt hiện có hệ thống tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, hỗ trợ khảo sát và tư vấn dự án tại cả ba miền. Từ mạng lưới này, đội ngũ Sen Việt phục vụ khách hàng trên toàn quốc trong các bước thiết kế kỹ thuật, lựa chọn thiết bị, thi công, chạy thử và hỗ trợ vận hành hệ thống Chiller Daikin.
