Chiller Giải Nhiệt Gió Daikin UAA/UAY-ST3-FAAE Tải Lạnh 111–379 RT

Chiller giải nhiệt gió Daikin UAA/UAY-ST3-FAAE Tải Lạnh 111–379 RT Siêu Hiệu Suất

Chiller giải nhiệt gió Daikin UAA/UAY-ST3-FAAE sử dụng nước làm môi chất truyền nhiệt trong công trình. Nước lạnh sau khi được xử lý tại thiết bị sẽ được bơm đến AHU, FCU hoặc bộ trao đổi nhiệt để làm mát không gian và quy trình sản xuất.

Nhiệt từ vòng nước được chuyển sang môi chất lạnh rồi thải trực tiếp ra không khí ngoài trời qua dàn ngưng và quạt hướng trục. Nhờ đó, hệ thống không cần tháp giải nhiệt, bơm nước giải nhiệt và mạng đường ống tương ứng.

Thiết bị kết hợp máy nén trục vít đơn, economizer, dàn bay hơi trao đổi ngược dòng và hệ điều khiển MicroTech III để nâng hiệu quả ở tải đầy lẫn tải một phần.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin UAA/UAY-ST3-FAAE

Hạng mục	Thông số tham khảo
Dòng sản phẩm	Pathfinder UAA/UAY-ST3-FAAE
Phân loại	Chiller giải nhiệt gió
Cấu hình FAAE	UAY bơm nhiệt siêu hiệu suất
Model FAAE	UAY105ST3-FAAE đến UAY348ST3-FAAE
Công suất lạnh danh định	111–379 USRT
Công suất nhiệt danh định	Khoảng 114–373 USRT
Máy nén	Trục vít đơn bán kín
Số máy nén	1 máy nén ở nhóm công suất thấp; 2 máy nén ở nhóm công suất lớn
Số mạch môi chất	1 hoặc 2 mạch độc lập tùy model
Môi chất lạnh	R134a
Điều chỉnh công suất	Vô cấp; từ 10–100% hoặc 5–100% tùy cấu hình
Khởi động máy nén	Sao – tam giác
Làm mát máy nén	Phun lỏng
Bộ trao đổi nhiệt phía nước	Bình ống, giãn nở khô, trao đổi ngược dòng
Dàn trao đổi nhiệt phía không khí	Ống và cánh trao đổi nhiệt
Quạt	Quạt hướng trục xoắn hiệu suất cao
Điều tiết môi chất	Van tiết lưu điện tử
Điều khiển	MicroTech III
Độ chính xác nhiệt độ nước ra	Khoảng ±0,5°C
Kết nối BMS	Modbus, LonWorks hoặc BACnet tùy chọn
Nguồn điện tham khảo	380–400 V/3N~/50 Hz
Vị trí lắp đặt	Ngoài trời hoặc trên mái
Hệ thống giải nhiệt phụ trợ	Không cần tháp giải nhiệt và bơm nước giải nhiệt

Dải công suất trên áp dụng cho cấu hình UAY-ST3-FAAE siêu hiệu suất. Khi dự án chỉ cần làm lạnh hoặc cần công suất đến khoảng 450 USRT, Sen Việt sẽ kiểm tra thêm các cấu hình UAA/UAY-ST3 hiệu suất cao trước khi lựa chọn model, thay vì gộp toàn bộ thành một dòng thiết bị duy nhất.

2. Đặc điểm nổi bật của Chiller giải nhiệt gió UAA/UAY-ST3-FAAE

2.1. Cấu hình FAAE tập trung vào hiệu suất vận hành

Điểm cần phân biệt của UAA/UAY-ST3-FAAE là cấu hình FAAE thuộc nhóm UAY siêu hiệu suất. Thiết bị không chỉ tăng giảm công suất máy nén mà còn tối ưu chu trình lạnh thông qua economizer và bộ trao đổi nhiệt được thiết kế lại.

- Economizer tăng độ quá lạnh: Môi chất được làm lạnh sâu hơn trước khi đi vào bộ phận tiết lưu, hỗ trợ nâng công suất lạnh và hiệu quả chu trình.

- Trao đổi nhiệt ngược dòng: Nước và môi chất di chuyển theo hai hướng đối nhau để duy trì chênh lệch nhiệt độ trên chiều dài bộ trao đổi nhiệt.

- Hiệu quả ở tải đầy: Cấu hình FAAE hướng đến COP tải đầy cao hơn nhóm hiệu suất tiêu chuẩn.

- Duy trì hiệu quả ở tải một phần: Máy nén và bộ điều khiển phối hợp thay đổi năng suất theo nhu cầu thực tế.

- Phù hợp vận hành dài giờ: Hiệu suất được khai thác rõ hơn tại bệnh viện, khách sạn, nhà máy và công trình có thời gian sử dụng kéo dài.

Cấu hình này tạo điểm riêng cho FAAE so với Chiller UAA/UAY-ST3. Dòng ST3 tổng quát phù hợp khi dự án cần nhiều lựa chọn chức năng và dải model rộng, còn FAAE nên được ưu tiên khi hiệu suất của hệ bơm nhiệt là tiêu chí chính.

Sơ đồ chu trình có thể làm rõ vai trò của economizer trong việc tăng độ quá lạnh và cải thiện hiệu quả làm lạnh.

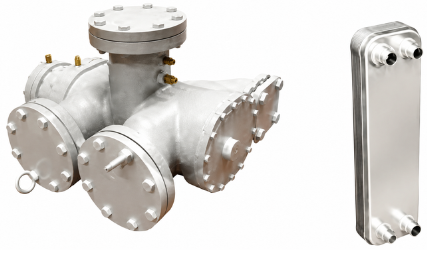

Economizer nâng hiệu quả chu trình của Chiller UAY-ST3-FAAE

2.2. Máy nén trục vít đơn điều chỉnh liên tục theo tải

Máy nén trục vít đơn của UAA/UAY-ST3-FAAE sử dụng một rô-to trục vít kết hợp hai bánh răng sao. Cấu trúc cân bằng tải giúp giảm rung động và hạn chế tiếng ồn cao tần trong quá trình nén.

- Điều chỉnh vô cấp: Công suất thay đổi liên tục theo nhu cầu thay vì chỉ đóng hoặc mở theo từng cấp cố định.

- Phạm vi tải rộng: Cấu hình một máy nén có thể giảm đến khoảng 10%, trong khi một số model hai máy nén có thể chia tải đến khoảng 5%.

- Ít chi tiết chuyển động: Cụm nén chỉ gồm một số bộ phận chuyển động chính, giúp giảm hao mòn cơ khí.

- Cân bằng lực trên rô-to: Tải tác động được cân bằng trong quá trình vận hành, góp phần giảm rung.

- Bánh răng sao bằng vật liệu composite: Hạn chế tiếp xúc kim loại trực tiếp và giảm tiếng ồn tần số cao.

- Thuận tiện kiểm tra: Nắp bên của cụm bánh răng sao có thể tháo để tiếp cận các bộ phận bên trong.

Máy nén không phải biến tần nhưng vẫn có thể thay đổi năng suất thông qua cơ cấu điều chỉnh trượt. Đây là điểm cần diễn đạt rõ để tránh nhầm với các dòng Chiller trục vít biến tần như EWAD-TZ B.

Cấu tạo rô-to và hai bánh răng sao giúp thể hiện trực quan nguyên lý cân bằng lực của máy nén trục vít đơn.

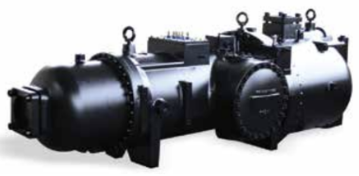

Máy nén trục vít đơn của Chiller UAA/UAY-ST3-FAAE

2.3. Bộ trao đổi nhiệt bình ống và van tiết lưu điện tử

Phía nước của UAA/UAY-ST3-FAAE sử dụng bộ trao đổi nhiệt bình ống kiểu giãn nở khô. Dòng nước và môi chất được tổ chức theo hướng ngược chiều để nâng hiệu quả truyền nhiệt.

- Cấu trúc bình ống: Phù hợp với lưu lượng nước lớn của hệ thống Chiller trung tâm.

- Giãn nở khô: Lượng môi chất trong bộ trao đổi nhiệt được kiểm soát theo điều kiện vận hành.

- Trao đổi ngược dòng: Duy trì chênh lệch nhiệt độ thuận lợi giữa nước và môi chất.

- Van tiết lưu điện tử: Điều chỉnh lưu lượng môi chất chính xác hơn khi nhiệt độ môi trường hoặc tải lạnh thay đổi.

- Một hoặc hai mạch độc lập: Các model công suất lớn có thể sử dụng hai mạch môi chất để chia tải và tăng khả năng duy trì vận hành.

- Ổn định nhiệt độ nước ra: Bộ điều khiển phối hợp máy nén và van tiết lưu để giữ nhiệt độ nước theo giá trị cài đặt.

Sự kết hợp giữa bình ống, economizer và van tiết lưu điện tử giúp FAAE tập trung rõ vào hiệu quả chu trình thay vì chỉ mở rộng dải công suất danh định.

2.4. Giảm tiếng ồn và rung động cho khu vực ngoài trời

UAA/UAY-ST3-FAAE kết hợp máy nén cân bằng lực, đế máy liền khối, bộ giảm chấn lò xo và quạt hướng trục xoắn. Các thành phần này cùng hỗ trợ giảm tiếng ồn cơ khí và tiếng gió khi thiết bị vận hành.

- Không phát sinh tiếng ồn ăn khớp kim loại: Vật liệu bánh răng sao hạn chế tiếng ồn cao tần trong buồng nén.

- Đế máy phân bố tải trọng: Trọng lượng được truyền đều xuống nền hoặc kết cấu đỡ.

- Bộ giảm chấn lò xo: Hạn chế truyền rung từ thiết bị sang kết cấu công trình.

- Quạt dẫn động trực tiếp: Giảm số bộ phận truyền động cần bảo trì.

- Cánh quạt xoắn: Hỗ trợ giảm tiếng ồn khí động so với cấu hình cánh thông thường.

- Bố trí ngoài trời: Không chiếm phòng máy giải nhiệt nhưng vẫn cần kiểm tra khoảng cách với khu vực nhạy cảm tiếng ồn.

Độ ồn thực tế còn phụ thuộc số lượng quạt, công suất model, vị trí đặt máy, tường chắn và khả năng phản xạ âm. Vì vậy, thông số âm học cần được đánh giá cùng mặt bằng thay vì chỉ dựa vào giá trị tại thiết bị.

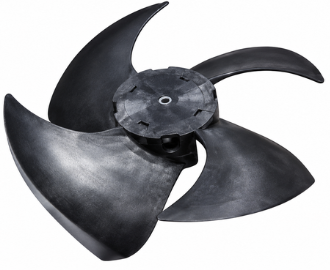

Chiller UAA/UAY-ST3-FAAE giảm rung và tiếng ồn khi lắp ngoài trời

2.5. MicroTech III kiểm soát tải và kết nối hệ thống quản lý

Bộ điều khiển MicroTech III theo dõi nhiệt độ nước, trạng thái máy nén, áp suất môi chất và hoạt động của quạt. Thuật toán PID giúp thiết bị điều chỉnh đầu ra theo tải thực tế và duy trì nhiệt độ nước ổn định.

- Điều khiển nhiệt độ nước: Độ chính xác tham khảo khoảng ±0,5°C.

- Tự động tăng và giảm tải: Công suất máy nén được điều chỉnh theo sự thay đổi của nhu cầu lạnh.

- Cân bằng thời gian chạy: Với cấu hình nhiều máy nén, bộ điều khiển phân bổ thời gian vận hành để hạn chế chênh lệch hao mòn.

- Theo dõi lịch sử lỗi: Hỗ trợ đội ngũ vận hành kiểm tra nguyên nhân và trạng thái trước khi xử lý.

- Nhiều cấp bảo vệ: Bao gồm áp suất cao, áp suất thấp, quá tải, chống đóng băng và giám sát lưu lượng nước.

- Kết nối BMS tùy chọn: Có thể tích hợp Modbus, LonWorks hoặc BACnet vào hệ thống quản lý tòa nhà.

Bộ điều khiển giúp FAAE khai thác hiệu quả cấu hình máy nén và economizer, đồng thời hỗ trợ quản lý nhiều Chiller trong hệ thống trung tâm.

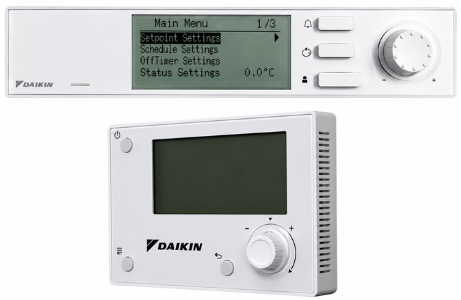

Điều khiển MicroTech III của Chiller UAA/UAY-ST3-FAAE

2.6. Lắp ngoài trời không cần vòng nước giải nhiệt

UAA/UAY-ST3-FAAE thải nhiệt trực tiếp ra không khí nên loại bỏ tháp giải nhiệt, bơm nước giải nhiệt và mạng đường ống tương ứng. Cấu hình này phù hợp với dự án muốn giảm hạ tầng phụ trợ hoặc không có nguồn nước giải nhiệt ổn định.

- Không cần tháp giải nhiệt: Giảm diện tích kỹ thuật trên mái hoặc khu vực phụ trợ.

- Không cần bơm nước giải nhiệt: Giảm điện năng bơm và số thiết bị cần vận hành.

- Không cần xử lý nước giải nhiệt: Hạn chế công việc kiểm soát cáu cặn, rong rêu và chất lượng nước của tháp.

- Tủ điện tích hợp: Không cần bố trí thêm tủ điều khiển riêng cho thiết bị chính.

- Có thể lắp trên mái: Phù hợp khi kết cấu chịu tải và tuyến vận chuyển đáp ứng yêu cầu.

- Cần kiểm soát hồi gió nóng: Khoảng hút và thải gió phải được tính toán để tránh giảm công suất khi nhiệt độ không khí vào dàn ngưng tăng.

Lợi thế giảm thiết bị phụ trợ không đồng nghĩa có thể đặt máy ở mọi vị trí. Tải trọng nền, hướng gió, khoảng bảo trì, độ ồn và tuyến cẩu lắp vẫn phải được kiểm tra trong giai đoạn thiết kế.

3. Chiller giải nhiệt gió Daikin UAA/UAY-ST3-FAAE phù hợp với công trình nào?

UAA/UAY-ST3-FAAE phù hợp với công trình cần hệ thống nước lạnh trung tâm công suất lớn, có thời gian vận hành dài và không thuận lợi triển khai vòng nước giải nhiệt. Cấu hình UAY FAAE đặc biệt đáng cân nhắc khi dự án có cả nhu cầu làm lạnh và cấp nước nóng theo mùa.

3.1. Bệnh viện và cơ sở y tế

Bệnh viện có nhiều khu vực vận hành với lịch khác nhau như phòng khám, khu nội trú, phòng mổ, xét nghiệm và khu hành chính. Tổng tải lạnh biến đổi theo thời gian nhưng hệ thống thường phải duy trì hoạt động nhiều giờ trong ngày.

Khả năng điều chỉnh tải liên tục giúp UAA/UAY-ST3-FAAE đáp ứng giai đoạn cao điểm lẫn thời điểm chỉ còn một phần khu vực sử dụng. Với dự án có nhu cầu nước nóng cho sinh hoạt hoặc chức năng hỗ trợ, cấu hình UAY bơm nhiệt có thể được đánh giá thêm theo điều kiện khí hậu và lịch vận hành.

3.2. Khách sạn và khu nghỉ dưỡng

Tải lạnh tại khách sạn thay đổi theo tỷ lệ lấp đầy phòng, khu nhà hàng, hội nghị, sảnh và tiện ích. Công trình đồng thời thường phát sinh nhu cầu nước nóng cho phòng nghỉ, bếp, giặt là hoặc hồ bơi.

UAY-ST3-FAAE có thể đáp ứng hai chế độ làm lạnh và cấp nóng theo từng thời điểm. Tuy nhiên, đây không phải hệ bốn ống cấp lạnh và nóng đồng thời như Chiller UAY-SQ3, nên lịch sử dụng hai loại tải cần được làm rõ trước khi lựa chọn.

3.3. Trung tâm thương mại và cao ốc đa khu vực

Trung tâm thương mại phát sinh tải lớn vào giờ cao điểm nhưng giảm rõ rệt khi lượng khách và số khu vực hoạt động thay đổi. Cao ốc cũng có chênh lệch tải giữa văn phòng, sảnh, khu dịch vụ và phòng hội nghị.

Máy nén trục vít đơn điều chỉnh vô cấp giúp thiết bị bám theo tổng tải của hệ thống. Dải công suất đến 379 USRT phù hợp với công trình cần cấp nước lạnh cho nhiều AHU và FCU nhưng không muốn bố trí tháp giải nhiệt.

3.4. Nhà máy và cơ sở sản xuất

Nhà máy có thể cần nước lạnh cho khu sản xuất, làm mát thiết bị, điều hòa khu làm việc hoặc một số quy trình phù hợp với dải nhiệt độ của Chiller. Tải thay đổi theo ca sản xuất và số dây chuyền đang vận hành.

UAA/UAY-ST3-FAAE phù hợp khi chủ đầu tư muốn giảm tiêu thụ nước, không triển khai tháp giải nhiệt và vẫn cần máy nén trục vít cho hệ thống công suất lớn. Với ứng dụng nước lạnh nhiệt độ thấp, cần kiểm tra tùy chọn glycol và giới hạn vận hành theo model.

3.5. Dự án hạn chế nguồn nước hoặc diện tích phòng máy

Một số công trình không có nguồn nước bù ổn định, khó bố trí tháp trên mái hoặc không muốn duy trì hệ thống xử lý nước giải nhiệt. Những hạn chế này làm tăng chi phí và độ phức tạp nếu sử dụng Chiller giải nhiệt nước.

UAA/UAY-ST3-FAAE loại bỏ toàn bộ vòng nước giải nhiệt và có thể đặt ngoài trời. Đổi lại, dự án phải bố trí đủ diện tích thoát gió nóng, kiểm tra tải trọng kết cấu và kiểm soát tiếng ồn tại ranh giới công trình.

Chiller UAA/UAY-ST3-FAAE giải pháp cho bệnh viện, khách sạn, cao ốc và nhà máy

4. Sen Việt lựa chọn Chiller UAA/UAY-ST3-FAAE theo hiệu suất và chức năng

Chiller giải nhiệt gió Daikin UAA/UAY-ST3-FAAE phù hợp với dự án cần máy nén trục vít đơn, hệ thống nước lạnh công suất lớn và phương án giải nhiệt không sử dụng tháp. Sen Việt sẽ căn cứ vào loại công trình, diện tích, số tầng, lịch hoạt động, nhu cầu làm lạnh hoặc cấp nóng, số khu vực sử dụng và vị trí đặt máy để xác định model phù hợp. Cấu hình FAAE nên được lựa chọn khi dự án ưu tiên dòng UAY siêu hiệu suất và cần cả chế độ làm lạnh lẫn cấp nóng.

Proshop Daikin Sen Việt với 20 năm kinh nghiệm trong lĩnh vực điều hòa không khí sẽ tính đồng bộ Chiller, bơm nước lạnh, bình tích nước, AHU, FCU, đường ống và hệ thống điều khiển. Đối với máy đặt ngoài trời, đội ngũ kỹ thuật còn kiểm tra tải trọng nền, tuyến cẩu lắp, khoảng hút – thải gió, nguy cơ hồi gió nóng, độ ồn và không gian bảo trì.

Dự án muốn chia tải thành nhiều mô-đun nhỏ và mở rộng theo từng giai đoạn có thể tham khảo Chiller UAL-D. Công trình cần cấp nước lạnh và nước nóng đồng thời nên đánh giá Chiller UAY-SQ3, trong khi hệ thống tải biến động mạnh và ưu tiên máy nén trục vít biến tần có thể so sánh với Chiller Daikin EWAD-TZ B.

Nếu công trình có tải nền lớn, vận hành liên tục và bố trí được phòng máy, tháp giải nhiệt cùng vòng bơm phụ trợ, nhóm Chiller giải nhiệt nước Daikin cũng nên được xem xét song song. Phương án này có thể phù hợp hơn khi hiệu suất dài hạn và công suất hệ thống quan trọng hơn yêu cầu đơn giản hóa hạ tầng.

Sen Việt hiện có hệ thống tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, hỗ trợ khảo sát và tư vấn dự án tại cả ba miền. Đội ngũ Sen Việt phục vụ khách hàng trên toàn quốc trong các giai đoạn thiết kế, lựa chọn thiết bị, thi công và hỗ trợ vận hành hệ thống Chiller Daikin.
