Chiller Giải Nhiệt Gió Daikin EWAD-TZ B Tải Lạnh 170–1450 RT

Chiller Giải Nhiệt Gió Daikin EWAD-TZ B Tải Lạnh 170–1450 RT Hiệu Suất Cao

EWAD-TZ B tạo nước lạnh để cấp đến AHU, FCU hoặc bộ trao đổi nhiệt của dây chuyền công nghệ. Nhiệt được thải trực tiếp ra không khí ngoài trời qua dàn ngưng và hệ thống quạt, nhờ đó công trình không cần xây dựng vòng nước giải nhiệt, bơm nước giải nhiệt và tháp giải nhiệt.

Điểm khác biệt chính của dòng máy nằm ở sự kết hợp giữa biến tần điều chỉnh tốc độ máy nén và VVR điều chỉnh tỷ số nén. Hai cơ chế này xử lý hai yếu tố khác nhau: biến tần bám theo mức tải lạnh, còn VVR hạn chế tổn thất khi áp suất bay hơi và ngưng tụ thay đổi theo điều kiện vận hành.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin EWAD-TZ B

Hạng mục	Thông số
Dòng sản phẩm	EWAD-TZ B
Phân loại	Chiller giải nhiệt gió
Chức năng	Làm lạnh nước
Công suất lạnh	170–1.450 RT
Máy nén	Máy nén trục vít đơn
Điều khiển máy nén	Biến tần
Công nghệ tỷ số nén	VVR
Môi chất lạnh	R134a
Số máy nén	1 hoặc 2 tùy model
Số mạch môi chất	1 hoặc 2
Cấu hình một mạch	Bộ trao đổi nhiệt dạng tấm
Cấu hình hai mạch	Bộ trao đổi nhiệt dạng bình ống
Dàn trao đổi nhiệt phía gió	Microchannel
Van tiết lưu	Van tiết lưu điện tử
Quạt dàn ngưng	Quạt hướng trục truyền động trực tiếp
Nguồn điện tham khảo	400V, 3 pha, 50Hz
Vị trí lắp đặt	Ngoài trời
Thiết bị đầu cuối	AHU, FCU hoặc bộ trao đổi nhiệt công nghệ
Tích hợp điều khiển	BMS, điều khiển nhiều Chiller tùy cấu hình

Dải sản phẩm có nhiều cấp hiệu suất, mức giảm âm và cấu hình kỹ thuật, phạm vi model cung cấp tại từng thị trường cần được xác nhận khi chốt thiết bị cho dự án.

2. Đặc điểm nổi bật của Chiller giải nhiệt gió EWAD-TZ B

2.1. Máy nén trục vít đơn biến tần điều chỉnh công suất vô cấp

EWAD-TZ B sử dụng máy nén trục vít đơn do Daikin phát triển, kết hợp biến tần để thay đổi tốc độ động cơ theo nhu cầu lạnh của hệ thống.

- Bám sát tải thực tế: Máy nén tăng hoặc giảm tốc độ theo tải thay vì duy trì tốc độ cố định.

- Điều chỉnh vô cấp: Hạn chế biến động nhiệt độ nước ra thường gặp khi công suất chỉ thay đổi theo các cấp lớn.

- Hiệu quả ở tải phần: Phù hợp với công trình phần lớn thời gian không vận hành ở 100% công suất thiết kế.

- Giảm dòng điện khởi động: Biến tần hạn chế dòng tăng đột ngột khi máy nén bắt đầu hoạt động.

- Giảm rung động: Cấu trúc trục vít đơn có tải cơ học cân bằng, hỗ trợ vận hành ổn định.

- Biến tần tích hợp: Cụm biến tần được lắp trực tiếp với máy nén và làm mát bằng môi chất lạnh.

Tại văn phòng, khách sạn hoặc trung tâm thương mại, tải lạnh thay đổi theo thời tiết, số người và khung giờ sử dụng. Khả năng điều chỉnh liên tục giúp máy đáp ứng sát nhu cầu thay vì thường xuyên bật, tắt hoặc duy trì công suất cao hơn mức cần thiết.

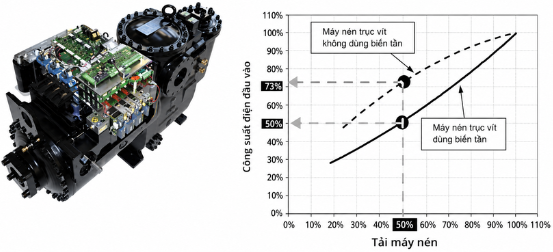

Máy nén tích hợp biến tần và biểu đồ so sánh công suất điện giữa máy nén biến tần với máy nén tốc độ cố định.

Chiller EWAD-TZ B dùng máy nén trục vít đơn biến tần

2.2. Công nghệ VVR thay đổi tỷ số nén theo điều kiện vận hành

Tỷ số nén phù hợp của máy nén thay đổi theo nhiệt độ ngoài trời, nhiệt độ nước lạnh và trạng thái tải. Nếu máy nén sử dụng một tỷ số nén cố định, chu trình có thể xuất hiện tình trạng nén quá mức hoặc nén chưa đủ.

- Điều chỉnh hình học máy nén: Cơ cấu trượt thay đổi thời điểm môi chất rời buồng nén.

- Hạn chế nén quá mức: Tránh tiếp tục tiêu thụ công khi môi chất đã đạt áp suất cần thiết.

- Hạn chế nén thiếu: Giảm phần công bổ sung cần thiết để đưa môi chất lên áp suất ngưng tụ.

- Thích ứng với nhiệt độ môi trường: Tỷ số nén được thay đổi khi điều kiện giải nhiệt biến động.

- Hỗ trợ hiệu suất tải phần: Phối hợp với biến tần khi tốc độ và tải máy nén cùng giảm.

- Duy trì hiệu quả trên dải rộng: Không chỉ tối ưu tại một điểm tải hoặc một mức nhiệt độ ngoài trời.

Biến tần và VVR không phải hai cách diễn đạt của cùng một công nghệ. Biến tần thay đổi lưu lượng môi chất qua tốc độ máy nén, còn VVR thay đổi mức độ nén bên trong máy nén. Việc kết hợp cả hai giúp EWAD-TZ B thích ứng tốt hơn với tải và điều kiện ngưng tụ thay đổi.

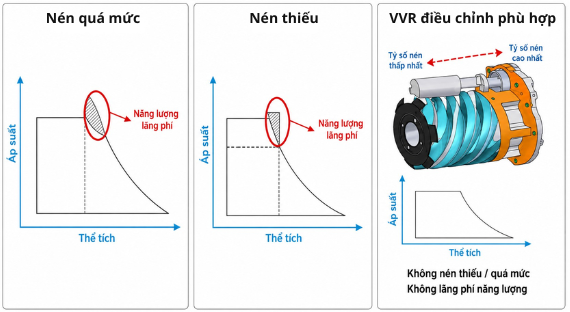

Hình bên dưới minh họa sự khác nhau giữa nén quá mức, nén thiếu và trạng thái được điều chỉnh bằng VVR.

Chiller EWAD-TZ B có công nghệ VVR hạn chế tổn thất nén

2.3. Bộ trao đổi nhiệt phù hợp với cấu hình một hoặc hai mạch

EWAD-TZ B sử dụng loại bộ trao đổi nhiệt phía nước khác nhau theo số mạch môi chất và quy mô của model.

- Cấu hình một mạch: Sử dụng bộ trao đổi nhiệt dạng tấm hàn bằng thép không gỉ.

- Cấu hình hai mạch: Sử dụng bộ trao đổi nhiệt dạng bình ống với hai mạch môi chất độc lập.

- Kết cấu dạng tấm: Tạo diện tích truyền nhiệt lớn trong cụm thiết bị gọn.

- Kết cấu bình ống: Phù hợp với lưu lượng nước và công suất lớn hơn.

- Trao đổi nhiệt ngược chiều: Cấu hình bình ống được thiết kế nhằm tăng hiệu quả truyền nhiệt.

- Chia mạch vận hành: Các model hai mạch tạo thêm khả năng duy trì một phần công suất khi một mạch tạm dừng.

Việc lựa chọn dạng tấm hay bình ống được xác định sẵn theo model, không phải tùy chọn thay đổi tự do sau khi đã chốt công suất. Đơn vị thiết kế cần kiểm tra đồng thời lưu lượng nước, tổn thất áp suất, mức tải thấp nhất và yêu cầu dự phòng tương ứng với các model Chiller giải nhiệt.

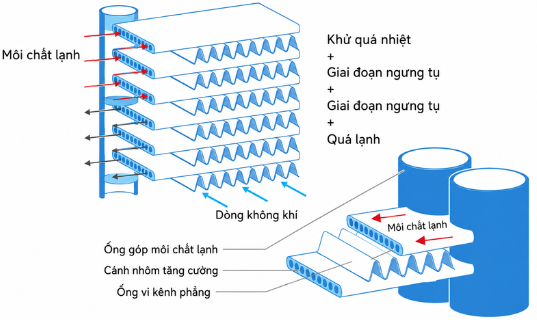

2.4. Dàn ngưng microchannel hỗ trợ giải nhiệt và giảm lượng môi chất

Dàn ngưng của EWAD-TZ B sử dụng các ống nhôm phẳng chứa nhiều kênh dẫn môi chất kích thước nhỏ, kết hợp cánh nhôm để trao đổi nhiệt với không khí.

- Nhiều kênh dẫn nhỏ: Tăng diện tích tiếp xúc giữa môi chất, vật liệu trao đổi nhiệt và không khí.

- Kết cấu hoàn toàn bằng nhôm: Giảm khối lượng của dàn ngưng.

- Thể tích bên trong nhỏ: Hỗ trợ giảm lượng môi chất cần nạp so với một số dạng dàn truyền thống.

- Dễ tiếp cận bề mặt: Thuận lợi hơn khi vệ sinh bụi bẩn bám trên dàn.

- Bố trí dạng chữ V: Tạo diện tích trao đổi nhiệt lớn trên mặt bằng thiết bị.

- Có lựa chọn bảo vệ bề mặt: Phù hợp để đánh giá cho môi trường ven biển, đô thị ô nhiễm hoặc khu công nghiệp.

Microchannel là một đặc điểm kỹ thuật nổi bật nhưng không có nghĩa khả năng chống ăn mòn tuyệt đối. Với công trình gần biển hoặc có hóa chất trong không khí, cần xác định cấp phủ bảo vệ dàn ngưng theo điều kiện thực tế.

Dàn ngưng Microchannel trên Chiller Daikin EWAD-TZ B

2.5. Van tiết lưu điện tử kiểm soát chính xác lưu lượng môi chất

Van tiết lưu điện tử phối hợp với máy nén biến tần để điều chỉnh lượng môi chất đi vào bộ trao đổi nhiệt theo tải và điều kiện áp suất thực tế.

- Điều chỉnh liên tục: Thay đổi độ mở thay vì chỉ đóng hoặc mở theo hai trạng thái.

- Độ phân giải cao: Kiểm soát lượng môi chất chính xác trong quá trình giảm tải.

- Phản hồi nhanh: Thời gian đóng mở ngắn khi điều kiện vận hành thay đổi.

- Duy trì nhiệt độ nước ra: Hỗ trợ giữ nhiệt độ nước lạnh ổn định hơn.

- Làm việc ở áp suất ngưng tụ thấp: Có lợi khi thiết bị vận hành trong điều kiện nhiệt độ ngoài trời giảm.

- Phối hợp toàn chu trình: Dữ liệu từ cảm biến được bộ điều khiển sử dụng để phối hợp máy nén, quạt và van tiết lưu.

Sự kết hợp giữa biến tần, VVR và van tiết lưu điện tử giúp thiết bị điều chỉnh đồng thời năng suất nén, tỷ số nén và lượng môi chất cấp vào bộ trao đổi nhiệt.

EWAD-TZ B có van tiết lưu điện tử điều chỉnh môi chất

2.6. Nhiều cấu hình độ ồn cho từng vị trí lắp đặt

Tiếng ồn của Chiller giải nhiệt gió đến từ máy nén, quạt và luồng không khí qua dàn ngưng. EWAD-TZ B có các cấu hình âm học để đáp ứng những vị trí lắp đặt khác nhau.

- Điều chỉnh tốc độ máy nén: Khi tải giảm, tần số máy nén giảm và tiếng ồn cơ khí cũng được hạn chế.

- Điều chỉnh tốc độ quạt: Quạt không cần duy trì tốc độ cao khi điều kiện giải nhiệt thuận lợi.

- Giảm truyền rung: Các kết nối chuyên dụng hạn chế rung động truyền từ máy nén sang khung máy.

- Khoang cách âm máy nén: Có trên cấu hình giảm âm phù hợp.

- Nhiều cấp độ ồn: Cho phép cân đối giữa hiệu suất, tiếng ồn và chi phí đầu tư.

- Hiệu quả rõ ở tải thấp: Đây cũng là khoảng thời gian thiết bị thường vận hành nhiều trong năm.

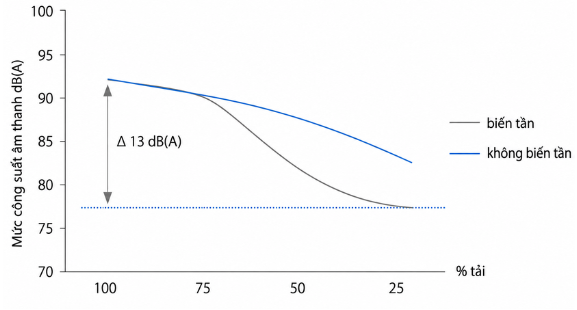

Biểu đồ cho thấy mức âm của máy biến tần giảm nhanh hơn khi tải đi xuống so với cấu hình không biến tần. Tuy nhiên, mức ồn cuối cùng tại ranh giới dự án vẫn phụ thuộc số lượng Chiller, hướng thải gió, khoảng cách và vật cản xung quanh.

Chiller EWAD-TZ B giảm tiếng ồn khi vận hành ở tải thấp

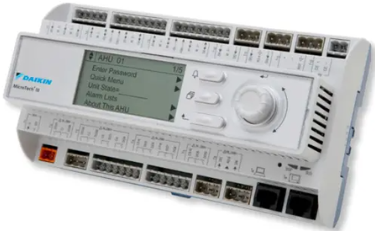

2.7. Bộ điều khiển phối hợp máy nén, quạt và hệ thống nước

Bộ điều khiển MicroTech giám sát các thông số của chu trình lạnh và vòng nước, sau đó lựa chọn cách phối hợp máy nén, quạt cùng van tiết lưu phù hợp.

- Kiểm soát nhiệt độ nước ra: Điều chỉnh công suất theo sai lệch so với giá trị cài đặt.

- Quản lý máy nén và quạt: Phối hợp tải để hạn chế điện năng tiêu thụ không cần thiết.

- Theo dõi áp suất và nhiệt độ: Giám sát môi chất, nước và không khí ngoài trời.

- Lưu lịch sử cảnh báo: Hỗ trợ kiểm tra nguyên nhân khi thiết bị phát sinh lỗi.

- Tự khởi động lại: Khôi phục vận hành sau khi nguồn điện trở lại theo điều kiện cài đặt.

- Quản lý nhiều Chiller: Có thể kết nối và điều phối tối đa bốn thiết bị theo cấu hình phù hợp.

- Kết nối BMS: Hỗ trợ các giao thức quản lý tòa nhà phổ biến tùy lựa chọn thiết bị.

Một số dự án có thể bổ sung chức năng khởi động nhanh, quản lý lưu lượng sơ cấp biến đổi, bơm biến tần, phát hiện rò rỉ môi chất hoặc thu hồi nhiệt. Đây là các cấu hình cần xác định từ giai đoạn lựa chọn thiết bị, không nên mặc định có sẵn trên mọi model.

Bộ điều khiển MicroTech quản lý Chiller EWAD-TZ B

3. Chiller giải nhiệt gió Daikin EWAD-TZ B phù hợp với công trình nào?

EWAD-TZ B phù hợp với dự án cần công suất lớn, tải lạnh thay đổi và ưu tiên hệ Chiller không sử dụng tháp giải nhiệt.

3.1. Trung tâm thương mại và khu phức hợp

Tải lạnh tại trung tâm thương mại thay đổi theo lượng khách, giờ hoạt động của từng khu và nhiệt độ ngoài trời.

Máy nén biến tần giúp EWAD-TZ B giảm công suất ngoài giờ cao điểm. Công nghệ VVR tiếp tục điều chỉnh tỷ số nén khi nhiệt độ môi trường thay đổi, phù hợp với công trình vận hành dài nhưng hiếm khi duy trì tải thiết kế trong toàn bộ thời gian mở cửa.

3.2. Cao ốc văn phòng và khách sạn lớn

Văn phòng có tải cao vào giờ hành chính, trong khi khách sạn thay đổi theo tỷ lệ lấp đầy, khu hội nghị, nhà hàng và các khu tiện ích.

Khả năng điều chỉnh vô cấp giúp hệ thống duy trì nhiệt độ nước ổn định khi số khu vực sử dụng thay đổi. Cấu hình giải nhiệt gió cũng loại bỏ nhu cầu bố trí tháp giải nhiệt và xử lý nước giải nhiệt trên mái.

3.3. Bệnh viện và cơ sở y tế

Bệnh viện hoạt động liên tục nhưng phụ tải giữa khu khám, nội trú, hành chính và kỹ thuật không giống nhau.

EWAD-TZ B có thể được lựa chọn với nhiều mạch hoặc bố trí nhiều Chiller để đáp ứng yêu cầu dự phòng. Tùy chọn khởi động nhanh cũng có thể được đánh giá tại dự án cần phục hồi nguồn lạnh sớm sau khi mất điện.

3.4. Trung tâm dữ liệu

Trung tâm dữ liệu có tải nền lớn và yêu cầu kiểm soát nhiệt độ liên tục. Khi số lượng thiết bị công nghệ tăng hoặc giảm, tải lạnh cũng thay đổi theo.

Máy nén biến tần giúp điều chỉnh công suất liên tục, trong khi tùy chọn khởi động nhanh và quản lý nhiều Chiller hỗ trợ xây dựng chiến lược vận hành phù hợp. Việc lựa chọn vẫn phải dựa trên cấp độ dự phòng, sơ đồ điện và yêu cầu phục hồi tải của từng dự án.

3.5. Nhà máy và hệ thống làm mát quy trình

Nhà máy có thể sử dụng nước lạnh cho điều hòa khu sản xuất, làm mát thiết bị hoặc quy trình công nghệ.

EWAD-TZ B hỗ trợ dải nhiệt độ nước rộng theo cấu hình, gồm nước lạnh cho điều hòa, làm mát quy trình nhiệt độ cao hoặc dung dịch glycol cho ứng dụng nhiệt độ thấp. Máy nén biến tần phù hợp với tải thay đổi theo số dây chuyền và ca sản xuất.

3.6. Dự án không thuận lợi bố trí tháp giải nhiệt

Một số dự án thiếu nguồn nước bù, không có diện tích đặt tháp hoặc muốn giảm hạng mục xử lý nước giải nhiệt.

EWAD-TZ B thải nhiệt trực tiếp ra không khí, giúp đơn giản hóa hạ tầng so với Chiller giải nhiệt nước. Đổi lại, mặt bằng ngoài trời phải đủ thông thoáng và được kiểm tra kỹ về tiếng ồn, luồng khí nóng hồi lưu cùng nhiệt độ môi trường thiết kế.

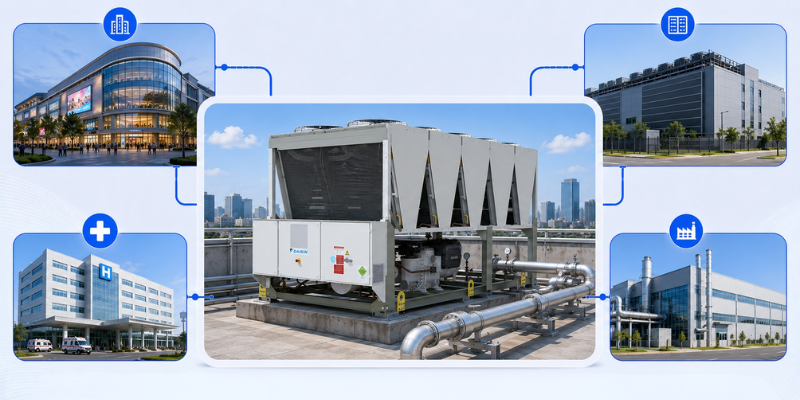

Chiller EWAD-TZ B giải pháp cho trung tâm thương mại, bệnh viện, data center

4. Sen Việt tối ưu hệ thống Chiller EWAD-TZ B cho công trình tải lớn

Chiller giải nhiệt gió Daikin EWAD-TZ B phù hợp với dự án cần công suất lạnh lớn, máy nén trục vít đơn biến tần và khả năng điều chỉnh linh hoạt khi tải hoặc nhiệt độ ngoài trời thay đổi. Sen Việt sẽ dựa trên loại công trình, diện tích, số tầng, thời gian hoạt động, nhiệt độ nước yêu cầu và vị trí lắp đặt để xác định model, số lượng Chiller cùng phương án dự phòng phù hợp.

Là Proshop Daikin với 20 năm kinh nghiệm trong lĩnh vực điều hòa không khí, Sen Việt tư vấn giải pháp đồng bộ từ Chiller, bơm nước lạnh, bình tích nước, đường ống đến AHU, FCU và hệ thống điều khiển. Với EWAD-TZ B, đội ngũ kỹ thuật còn kiểm tra tải trọng nền, tuyến vận chuyển, khoảng hút – thải gió, nguy cơ khí nóng hồi lưu, độ ồn và không gian bảo trì trước khi chốt cấu hình.

Dự án muốn chia công suất thành nhiều cụm nhỏ và mở rộng theo từng giai đoạn có thể đối chiếu thêm Chiller UAL-D. Công trình cần cấp nước lạnh và nước nóng đồng thời nên đánh giá Chiller UAY-SQ3. Nếu tải lạnh lớn, vận hành kéo dài và có đủ điều kiện bố trí phòng máy, bơm cùng tháp giải nhiệt, nhóm Chiller giải nhiệt nước Daikin cũng nên được so sánh trước khi lựa chọn phương án.

Sen Việt hiện có hệ thống tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, thuận lợi khảo sát, tư vấn và triển khai dự án tại cả ba miền. Sen Việt phục vụ khách hàng trên toàn quốc, đồng hành xuyên suốt từ lựa chọn thiết bị, thiết kế kỹ thuật đến thi công, chạy thử và hỗ trợ vận hành hệ thống Chiller Daikin.
