Chiller Giải Nhiệt Gió Daikin UAA-SV3 Tải Lạnh 105-450 RT

Chiller Giải Nhiệt Gió Daikin UAA-SV3 Tải Lạnh 105–450 RT Biến Tần Hiệu Suất Cao

Chiller Daikin UAA-SV3 tạo nước lạnh để phân phối đến AHU, FCU hoặc thiết bị trao đổi nhiệt trong hệ thống điều hòa trung tâm. Nhiệt từ vòng nước được chuyển sang môi chất lạnh, sau đó thải trực tiếp ra không khí ngoài trời qua dàn ống cánh và hệ thống quạt hướng trục.

Điểm khác biệt của UAA-SV3 nằm ở máy nén trục vít đơn kết hợp biến tần. Tốc độ máy nén được thay đổi liên tục theo tải lạnh, thay vì chỉ điều chỉnh bằng cơ cấu đóng – mở hoặc van trượt ở một tốc độ cố định.

1. Thông số kỹ thuật Chiller giải nhiệt gió Daikin UAA-SV3

Hạng mục	Thông số tham khảo
Dòng sản phẩm	UAA-SV3
Phân loại	Chiller giải nhiệt gió
Dải model	UAA105SV3 đến UAA450SV3
Công suất lạnh	Khoảng 105–450 USRT
Máy nén	Trục vít đơn bán kín biến tần
Môi chất lạnh	R134a
Điều chỉnh công suất	25–100% hoặc 12,5–100%
Số mạch môi chất	1 hoặc 2
Van tiết lưu	Van tiết lưu điện tử EXV
Bộ trao đổi nhiệt phía nước	Bình ống
Dàn trao đổi nhiệt phía không khí	Ống và cánh
Quạt	Quạt hướng trục cánh xoắn
Bộ điều khiển	MicroTech III
Nguồn điện tham khảo	380 V/3N~/50 Hz
Nhiệt độ môi trường tiêu chuẩn	5–50°C
Nhiệt độ nước lạnh ra tiêu chuẩn	4–15°C
Phụ kiện tiêu chuẩn	Lò xo giảm chấn, công tắc dòng nước

Dải model nhỏ sử dụng một mạch môi chất và điều chỉnh từ khoảng 25% tải. Các model lớn sử dụng hai mạch, cho phép tổng hệ thống giảm xuống khoảng 12,5% tải trong điều kiện phù hợp.

2. Đặc điểm nổi bật của Chiller Daikin UAA-SV3

2.1. Máy nén trục vít đơn biến tần bám sát tải thực tế

Máy nén của UAA-SV3 thay đổi tốc độ theo nhu cầu lạnh của công trình. Cách điều chỉnh này giúp thiết bị duy trì công suất phù hợp hơn khi tải thay đổi trong ngày.

- Điều chỉnh vô cấp: Tốc độ máy nén tăng hoặc giảm liên tục theo tín hiệu tải.

- Dải tải rộng: Model một mạch điều chỉnh khoảng 25–100%; model hai mạch có thể đạt khoảng 12,5–100%.

- Hiệu quả tải một phần: Giảm tình trạng máy phải duy trì công suất lớn khi công trình chỉ sử dụng một phần tải thiết kế.

- Phản hồi nhanh: Máy nén có thể tăng công suất khi tải lạnh tăng đột ngột.

- Ít chi tiết chuyển động: Cụm nén gồm một rô-to chính và hai bánh răng sao, hỗ trợ giảm hao mòn cơ khí.

- Cân bằng lực: Hai bánh răng sao bố trí đối xứng giúp hạn chế lực dọc trục và rung động trong quá trình nén.

UAA-SV3 phù hợp hơn với các công trình có biểu đồ tải biến đổi rõ rệt. Nếu hệ thống thường xuyên chạy gần 100% tải, lợi ích của biến tần cần được đánh giá cùng chi phí đầu tư và thời gian hoàn vốn.

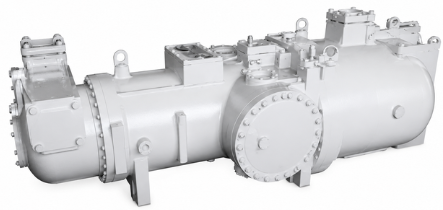

Máy nén trục vít đơn biến tần của Chiller UAA-SV3

2.2. Hiệu suất cao khi Chiller vận hành tải một phần

Trong phần lớn thời gian sử dụng, tải lạnh thực tế thường thấp hơn tải thiết kế cực đại. UAA-SV3 được phát triển để duy trì hiệu quả tốt hơn trong các giai đoạn này.

- IPLV phản ánh vận hành thực tế: Chỉ số tổng hợp hiệu quả ở nhiều mức tải 100%, 75%, 50% và 25%.

- Tối ưu ở tải thấp: Biến tần giảm tốc độ máy nén thay vì duy trì tốc độ cố định rồi tiết giảm công suất.

- Economizer tăng độ quá lạnh: Hỗ trợ nâng công suất lạnh và hiệu quả chu trình.

- Hệ số công suất cao: Biến tần giúp duy trì hệ số công suất tốt hơn khi tải giảm.

- Giảm điện năng vận hành: Giá trị tiết kiệm phụ thuộc biểu đồ tải, thời gian chạy và điều kiện môi trường của từng dự án.

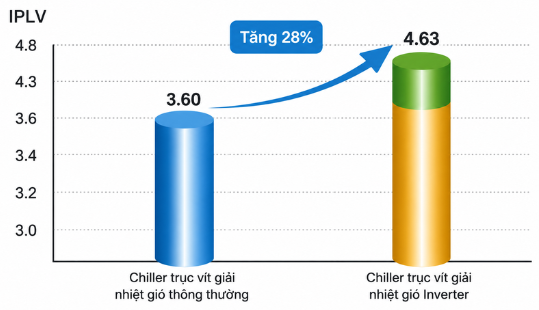

Ví dụ: Chiller 400 RT để minh họa IPLV của cấu hình biến tần cao hơn Chiller trục vít thông thường. Tuy nhiên, hiệu quả thực tế cần được tính lại theo dữ liệu vận hành của công trình, không nên áp dụng trực tiếp tỷ lệ trong ví dụ cho mọi dự án.

Chiller UAA-SV3 tối ưu hiệu suất ở tải một phần

2.3. Bình bay hơi trao đổi ngược dòng và van tiết lưu điện tử

Phía nước của UAA-SV3 sử dụng bình bay hơi dạng bình ống. Nước và môi chất được tổ chức theo hướng ngược chiều để duy trì chênh lệch nhiệt độ thuận lợi trong quá trình trao đổi.

- Trao đổi ngược dòng: Tăng hiệu quả truyền nhiệt giữa nước và môi chất.

- Phù hợp lưu lượng lớn: Kết cấu bình ống đáp ứng hệ thống nước lạnh trung tâm công suất cao.

- Van tiết lưu điện tử: Điều chỉnh lượng môi chất vào bình bay hơi theo tải và trạng thái chu trình.

- Phối hợp với biến tần: Khi tốc độ máy nén thay đổi, EXV đồng thời hiệu chỉnh lưu lượng môi chất.

- Ổn định nhiệt độ nước ra: Giảm dao động khi tải lạnh tăng hoặc giảm.

- Economizer hỗ trợ chu trình: Tăng độ quá lạnh của môi chất trước quá trình tiết lưu.

Việc phối hợp máy nén, economizer và EXV giúp UAA-SV3 không chỉ thay đổi công suất mà còn duy trì trạng thái môi chất phù hợp trong nhiều điều kiện vận hành.

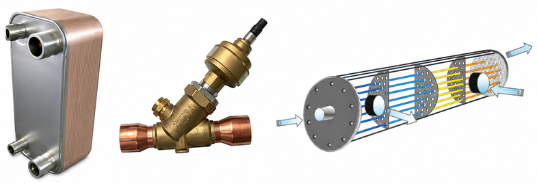

Bình bay hơi và van tiết lưu điện tử của Chiller UAA-SV3

2.4. Dòng khởi động thấp và phục hồi nhanh sau mất điện

Biến tần điều khiển quá trình tăng tốc của máy nén, giúp dòng điện không tăng đột ngột như một số phương pháp khởi động truyền thống.

- Khởi động êm: Tốc độ và dòng điện được tăng dần theo điều khiển.

- Giảm ảnh hưởng lên lưới: Hạn chế sụt áp khi Chiller khởi động.

- Giảm áp lực lên nguồn dự phòng: Hỗ trợ tính toán máy phát điện và thiết bị điện đầu nguồn.

- Hạn chế sốc cơ khí: Quá trình tăng tốc có kiểm soát giảm tác động lên cụm nén.

- Khởi động lại nhanh: Máy nén có thể khởi động lại trong khoảng 30 giây sau khi nguồn điện được khôi phục.

- Khôi phục trạng thái vận hành: Hệ thống hỗ trợ trở lại chế độ trước khi mất điện trong thời gian ngắn.

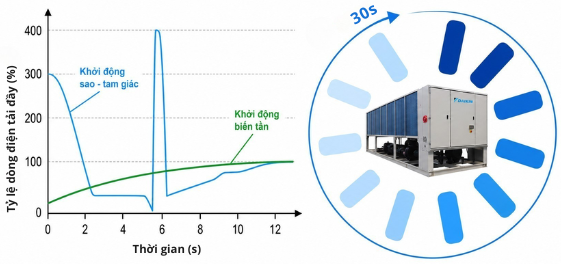

Đây là lợi thế đáng chú ý tại bệnh viện, nhà máy và công trình có yêu cầu phục hồi hệ thống nhanh sau sự cố nguồn điện. Biểu đồ so sánh cho thấy biến tần giúp dòng điện tăng dần khi khởi động, thay vì xuất hiện đỉnh dòng lớn như phương pháp sao – tam giác; tính năng khởi động nhanh cũng hỗ trợ đưa máy nén trở lại vận hành sau khi nguồn điện được khôi phục.

Dòng khởi động thấp của Chiller Daikin UAA-SV3

2.5. Giảm tiếng ồn và rung động khi đặt ngoài trời

UAA-SV3 kết hợp máy nén cân bằng lực, hộp cách âm, quạt khí động học và hai lớp giảm chấn để hạn chế tiếng ồn truyền đến công trình.

- Hộp cách âm máy nén: Trang bị tiêu chuẩn quanh cụm nén.

- Bánh răng sao phi kim: Hạn chế tiếng ồn tần số cao do tiếp xúc kim loại.

- Quạt cánh xoắn: Giảm tiếng ồn khí động so với cấu hình quạt thông thường được dùng làm mốc so sánh.

- Đệm cao su tại máy nén: Hạn chế rung động truyền đến khung máy.

- Lò xo giảm chấn: Được cung cấp theo máy để giảm truyền rung xuống nền.

- Lắp ngoài trời: Không chiếm phòng máy giải nhiệt nhưng cần kiểm soát khoảng cách với khu vực nhạy cảm âm thanh.

Độ ồn thực tế phụ thuộc model, số lượng quạt, vị trí đặt máy, tường chắn và phản xạ âm. Vì vậy, phiên bản giảm ồn và giải pháp chắn âm cần được đánh giá theo mặt bằng dự án.

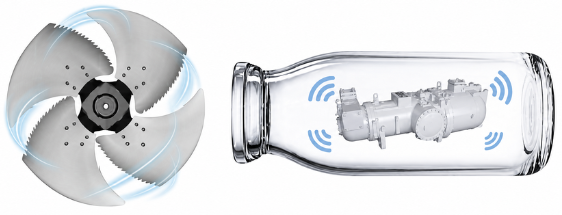

Giải pháp giảm tiếng ồn và rung động từ Chiller UAA-SV3

2.6. MicroTech III kiểm soát tải và kết nối hệ thống quản lý

Bộ điều khiển MicroTech III giám sát trạng thái máy nén, quạt, nhiệt độ nước, áp suất môi chất và các chức năng bảo vệ. Hệ thống tự động điều chỉnh công suất theo tải thực tế của công trình.

- Điều khiển PID: Hiệu chỉnh công suất theo sai lệch nhiệt độ nước.

- Độ chính xác nhiệt độ: Nhiệt độ nước ra được kiểm soát trong phạm vi tham khảo ±0,5°C.

- Theo dõi trạng thái: Hiển thị nhiệt độ nước, áp suất hút – đẩy, độ mở EXV và nhiệt độ môi trường.

- Lưu lịch sử lỗi: Hỗ trợ kiểm tra tối đa 50 cảnh báo trước đó.

- Bảo vệ nhiều cấp: Bao gồm áp suất, quá tải, mất pha, chống đóng băng, lưu lượng nước và lỗi cảm biến.

- Kết nối BMS: Có thể bổ sung Modbus, LonWorks hoặc BACnet.

- Điều khiển ngoài tùy chọn: Bộ điều khiển có dây có thể bố trí tại phòng vận hành.

Đối với hệ thống nhiều Chiller, CSM ECO có thể được sử dụng để phối hợp Chiller, bơm, van và thiết bị ngoại vi theo chiến lược vận hành chung.

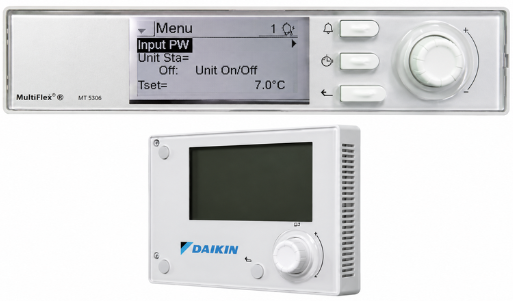

Điều khiển MicroTech III của Chiller Daikin UAA-SV3

3. Chiller Daikin UAA-SV3 phù hợp với công trình nào?

UAA-SV3 phù hợp với các dự án cần nguồn nước lạnh công suất lớn, tải thay đổi và muốn giảm hạ tầng giải nhiệt bằng nước. Hiệu quả của biến tần được khai thác rõ hơn tại công trình có nhiều giờ chạy ở tải một phần.

3.1. Trung tâm thương mại và khu phức hợp

Tải lạnh tại trung tâm thương mại thay đổi theo giờ mở cửa, lượng khách và số khu vực hoạt động. Khu phức hợp còn có văn phòng, khách sạn, bán lẻ và dịch vụ với lịch sử dụng khác nhau.

Máy nén biến tần giúp UAA-SV3 giảm công suất trong giờ thấp điểm và tăng tải khi nhiều khu vực cùng hoạt động. Dải công suất đến 450 RT phù hợp với hệ thống cấp nước lạnh cho nhiều AHU và FCU.

3.2. Cao ốc văn phòng và công trình công cộng

Văn phòng thường có tải tăng vào đầu giờ, giảm vào buổi trưa và thay đổi theo tỷ lệ lấp đầy. Hội trường, phòng họp hoặc khu dịch vụ chỉ sử dụng trong một số thời điểm.

Khả năng điều chỉnh liên tục giúp Chiller bám sát biểu đồ tải. Dòng khởi động thấp cũng hạn chế tác động lên hệ thống điện khi thiết bị được đưa vào vận hành đầu ca.

3.3. Khách sạn và khu nghỉ dưỡng

Tải lạnh tại khách sạn thay đổi theo tỷ lệ phòng có khách, nhà hàng, hội nghị và khu tiện ích. Một phần lớn thời gian hệ thống không vận hành đúng tải thiết kế cực đại.

UAA-SV3 có thể giảm tốc độ máy nén theo nhu cầu thực tế. Hộp cách âm, quạt giảm ồn và lò xo giảm chấn cũng phù hợp với dự án cần kiểm soát tiếng ồn gần khu lưu trú.

3.4. Bệnh viện và cơ sở y tế

Bệnh viện vận hành nhiều giờ nhưng tải không đồng đều giữa khu khám bệnh, nội trú, xét nghiệm, phòng mổ và hành chính.

MicroTech III hỗ trợ theo dõi tập trung, trong khi khả năng khởi động lại nhanh giúp hệ thống sớm khôi phục nguồn nước lạnh khi điện được cấp trở lại.

3.5. Nhà máy và cơ sở sản xuất

Tải lạnh tại nhà máy thay đổi theo ca sản xuất, số dây chuyền và nhu cầu làm mát của từng khu vực.

UAA-SV3 phù hợp với điều hòa khu sản xuất, văn phòng hoặc quy trình có dải nhiệt độ nằm trong giới hạn vận hành của máy. Với ứng dụng nước lạnh dưới 4°C, cần kiểm tra tùy chọn, môi chất tải lạnh và yêu cầu chống đóng băng.

3.6. Dự án hạn chế nguồn nước hoặc tháp giải nhiệt

UAA-SV3 thải nhiệt trực tiếp ra không khí nên không cần tháp giải nhiệt, bơm nước giải nhiệt và hệ thống xử lý nước tương ứng.

Thiết bị phù hợp với công trình có sân kỹ thuật hoặc mái đủ thoáng nhưng hạn chế nguồn nước. Tuy nhiên, tải trọng nền, khoảng hút – thải gió và nguy cơ hồi gió nóng phải được kiểm tra trước khi bố trí.

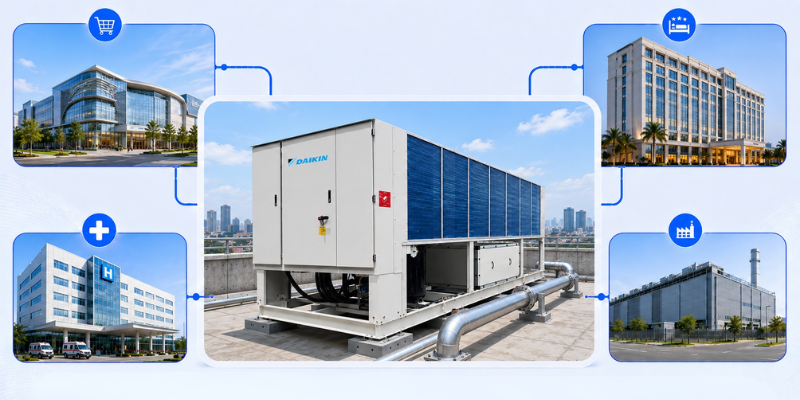

Chiller UAA-SV3 giải pháp cho trung tâm thương mại, khách sạn, bệnh viện và nhà máy

4. Sen Việt lựa chọn Chiller UAA-SV3 theo biểu đồ tải thực tế

Chiller giải nhiệt gió Daikin UAA-SV3 phù hợp với dự án cần máy nén trục vít đơn biến tần, công suất lớn và khả năng điều chỉnh sâu theo tải. Sen Việt sẽ phân tích tải lạnh cực đại, tải vận hành thông thường, mức tải thấp nhất, thời gian hoạt động, nhiệt độ nước yêu cầu và nguồn điện để xác định model cùng số lượng Chiller phù hợp.

Phương án được tính đồng bộ với bơm nước lạnh, bình tích nước, AHU, FCU, đường ống và hệ thống điều khiển. Khi đặt máy ngoài trời, đội ngũ kỹ thuật còn kiểm tra tải trọng nền, tuyến cẩu lắp, khoảng thoát gió, độ ồn và không gian bảo trì.

Dự án cần dải công suất nhỏ hơn với nhiều máy nén xoắn ốc có thể tham khảo Chiller EWAT-B. Nếu ưu tiên một dòng trục vít biến tần khác kết hợp công nghệ VVR, Chiller EWAD-TZ B nên được đưa vào so sánh; trường hợp không cần biến tần, có thể đánh giá thêm Chiller UAA/UAY-ST3.

Proshop Daikin Sen Việt có 20 năm kinh nghiệm cùng hệ thống tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, hỗ trợ khách hàng triển khai dự án tại cả ba miền và trên toàn quốc. Đội ngũ kỹ thuật tham gia từ khảo sát, tính tải, lựa chọn thiết bị đến thiết kế, thi công, chạy thử và hỗ trợ vận hành hệ thống Chiller.

Website: daikinco.vn

Hotline tư vấn và khảo sát: 0822.222.716

Quý khách có thể cung cấp loại công trình, diện tích, thời gian vận hành, tải lạnh dự kiến và thông tin nguồn điện; Sen Việt sẽ đề xuất cấu hình Chiller giải nhiệt gió Daikin UAA-SV3 phù hợp.
