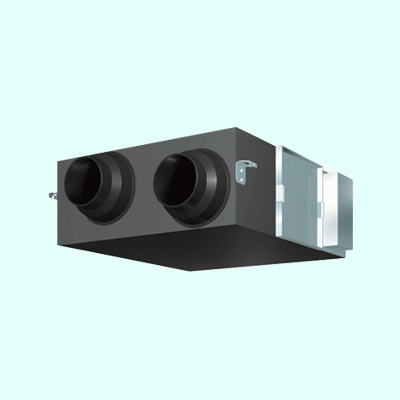

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VAM500GJVE
- Thông gió thu hồi nhiệt VAM500GJVE
- Hiệu suất trao đổi entanpy làm lạnh: 55/55% (rất cao); 55/55% (cao); 59/59.5% (thấp).
- Hiệu suất trao đổi entanpy sưởi: 67/67% (rất cao); 67/67% (cao); 74/74.5% (thấp).
- Vật liệu cách nhiệt: Polyurethane không cháy.
- Kích thước: 306x879x800mm.
- Khối lượng máy: 32kg.
- Mã sản phẩm:
- VAM500GJVE
- Sản xuất tại:
- Thái Lan
Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VAM500GJVE
1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VAM500GJVE
| Model | VAM500GJVE |
| Nguồn điện | 1 pha, 220-240V, 50/60Hz |
| Hiệu suất trao đổi nhiệt (50/60Hz) |
74/74% (rất cao) 74/74% (cao) 80/80.5% (thấp) |
| Hiệu suất trao đổi entanpy làm lạnh (50/60Hz) |
55/55% (rất cao) 55/55% (cao) 59/59.5% (thấp) |
| Hiệu suất trao đổi entanpy sưởi ấm (50/60Hz) |
67/67% (rất cao) 67/67% (cao) 74/74.5% (thấp) |
| Điện năng tiêu thụ (chế độ trao đổi nhiệt) |
248/270W (rất cao) 225/217W (cao) 128/136W (thấp) |
| Điện năng tiêu thụ (chế độ thông gió) |
248/270W (rất cao) 225/217W (cao) 128/136W (thấp) |
| Độ ồn (chế độ trao đổi nhiệt) |
33-35.5/34dBA (rất cao) 31.5-34/32dBA (cao) 25-28.5/24dBA (thấp) |
| Độ ồn (chế độ thông gió) |
34.5-36/35.5dBA (rất cao) 33-34.5/33.5dBA (cao) 25.5-28.5/25.5dBA (thấp) |
| Vỏ máy | Thép tráng kẽm |
| Vật liệu cách nhiệt | Polyurethane không cháy |
| Kích thước | 306x879x800mm |
| Trọng lượng máy | 32kg |
| Hệ thống trao đổi nhiệt | trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều |
| Vật liệu trao đổi nhiệt | Giấy không cháy |
| Bộ lọc khí | Lớp sợi phủ đa hướng |
| Quạt | loại Sirocco |
| Lưu lượng gió | 500/500m3/h (rất cao) 500/500m3/h (cao) 320/295m3/h (thấp) |
| Áp suất tĩnh ngoài | 105/150Pa (rất cao) 66/52Pa (cao) 32/18Pa (thấp) |
| Công suất động cơ | 0.090x2kW |
| Đường kính ống nối | Ø200mm |
| Điều kiện xung quanh máy | -15oC-50oC, 80%RH hoặc nhỏ hơn |
2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VAM500GJVE
2.1. Bộ HRV VAM500GJVE phối hợp với điều hòa không khí tạo ra môi trường chất lượng- Hệ thống thông gió thu hồi nhiệt nay mang lại hiệu suất enthalpy cao hơn, do nâng cao hiệu quả của màng trao đổi nhiệt mỏng. Hơn nữa, áp suất tĩnh ngoài được cải thiện giúp nâng cao tính linh hoạt trong lắp đặt. Bên cạnh ba yếu tố nổi bật này, hoạt động làm lạnh vào ban đêm đóng góp vào việc tiết kiệm năng lượng và mang lại không gian thoải mái hơn.
Hệ thống thông gió thu hồi nhiệt VAM500GJVE mang lại hiệu suất Enthalpy cao hơn
- Bảo tồn năng lượng: Tải cho điều hòa không khí giảm xấp xỉ 31%.
- Phù hợp với khí hậu lạnh: Vận hành tiêu chuẩn ở nhiệt độ xuống đến -15oC.
2.2. Tải điều hòa không khí giảm khoảng 31%.
- Tổng nhiệt trao đổi thông gió: Thiết bị này thu hồi lại năng lượng nhiệt mất đi do quá trình thông gió và hạn chế sự thay đổi nhiệt độ phòng do quá trình thông gió gây ra, vì vậy bảo tồn năng lượng và giảm tải cho hệ thống điều hòa không khí.
- Hiệu suất Enthalpy được cải thiện mạnh mẽ bởi ứng dụng công nghệ màng mỏng mới nhất. Nhờ có màng mỏng hơn giúp giảm sự hút ẩm của các vách ngăn một cách mạnh mẽ; tạo ra thêm khoảng không cho các lớp nhiều hơn, kết quả là làm tăng diện tích trao đổi giữa khí cấp và khí thải.
- Hiệu suất trao đổi ẩm được tăng nhiều nhờ sử dụng màng mỏng và các vật liệu hút ẩm bên trong. Hơn nữa, đặc tính chống pha trộn tạp khí được duy trì bằng cách giảm độ xốp trong các vật liệu hút ẩm.
Hiệu suất trao đổi ẩm VAM500GJVE được tăng lên
- Chuyển đổi chế độ tự động thông gió (chế độ trao đổi nhiệt toàn phần / chế độ thông gió) tùy theo tình trạng vận hành của máy điều hòa không khí.
- Điều khiển tự động làm lạnh / sưởi trước. Giảm tải điều hòa không khí bằng cách chạy HRV khi không khí vẫn sạch ngay sau khi máy điều hòa không khí được bật.
- Chế độ vận hành vào ban đêm là 1 chức năng bảo tồn năng lượng, chức năng này làm việc vào ban đêm khi các máy điều hòa không khí đã tắt. Bằng việc thông gió các phòng, nơi chứa các thiết bị làm tăng nhiệt độ, vận hành vào ban đêm sẽ làm giảm tải lạnh khi các máy điều hòa bật vào buổi sáng. Nó cũng giúp tránh khỏi cảm giác không thoải mái vào buổi sáng mà nguyên nhân là do nhiệt tích lũy trong suốt cả đêm.
- Nhiệt tích lũy được phát ra ban đêm. Chế độ này làm giảm tải điều hòa không khí vào ngày hôm sau, vì vậy làm tăng hiệu quả sử dụng.
Với khu vực có nhu cầu khí tươi thấp hơn đáng kể so với 500m³/h, chọn VAM350GJVE giúp bám sát lưu lượng thiết kế và tránh phải vận hành thiết bị lớn ở tải thấp trong phần lớn thời gian.
Nhiệt tích lũy được phát ra ban đêm
2.3. Kết nối với bộ cảm biến CO₂ tùy chọn
- Cảm biến CO₂ điều khiển lưu lượng gió để phù hợp nhất với sự thay đổi của mức CO₂. Việc này giúp ngăn chặn tổn thất năng lượng từ việc thông gió quá mức trong khi vẫn duy trì chất lượng không khí trong phòng với cảm biến CO₂ tùy chọn.
Ví dụ vận hành của cảm biến CO₂ trong phòng làm việc
3. VAM500GJVE phù hợp với công trình nào?
- Văn phòng: phù hợp cho phòng làm việc mở, phòng họp hoặc khu đào tạo nội bộ có nhu cầu khí tươi trong phạm vi 500m³/h.
- Khách sạn: có thể cấp khí tươi cho lounge, phòng họp nhỏ, khu làm việc của nhân viên hoặc một cụm không gian có lịch vận hành tương đồng.
- Trường học: phù hợp cho lớp học, phòng giáo viên hoặc phòng chức năng khi lưu lượng tính toán không vượt khả năng của thiết bị.
- Phòng khám: có thể dùng cho phòng chờ, phòng tư vấn và khu hành chính; các phòng cách ly hoặc khu có yêu cầu kiểm soát nhiễm khuẩn riêng cần giải pháp chuyên dụng.
- Nhà máy: phù hợp với văn phòng, phòng họp và phòng điều hành nằm trong nhà máy; không dùng trực tiếp cho khu sản xuất có bụi, hơi hóa chất hoặc nguồn ô nhiễm đặc thù.
Với phương án phục vụ nhiều phòng, cần tính tổng lượng khí tươi, tổn thất áp suất, cân bằng các nhánh ống và lịch sử dụng trước khi chốt một thiết bị chung.
Nếu tổng lưu lượng tính toán vượt 500m³/h nhưng chưa cần chia thành hai vùng vận hành độc lập, Daikin VAM650GJVE là phương án liền kề để kiểm tra lại theo tải thiết kế.
4. Câu hỏi thường gặp về VAM500GJVE
4.1. Nên dùng một VAM500GJVE hay hai thiết bị lưu lượng nhỏ?
Dùng một máy khi các khu vực vận hành cùng lịch; nên tách hai máy nếu cần bật tắt và kiểm soát khí tươi độc lập.
4.2. Khi nào nên nâng từ VAM500GJVE lên VAM650GJVE?
Khi lưu lượng tính toán vượt 500m³/h và mạng ống vẫn phù hợp để phục vụ bằng một thiết bị.
4.3. Áp suất tĩnh ngoài 105/150Pa trên VAM500GJVE có ý nghĩa gì?
Mức áp suất này hỗ trợ khắc phục trở lực của đường ống, cút, van gió và miệng gió trong phạm vi thiết kế.
4.4. Cảm biến CO₂ hữu ích nhất ở khu vực nào?
Phù hợp với phòng họp, lớp học hoặc khu đào tạo có số người thay đổi theo từng thời điểm.
4.5. Chế độ làm lạnh ban đêm của VAM500GJVE dùng khi nào?
Chế độ này hỗ trợ thải nhiệt tích lũy ban đêm để giảm tải lạnh khi điều hòa khởi động vào sáng hôm sau.
4.6. VAM500GJVE có làm lạnh khí tươi không?
Không. Nếu cần dàn DX để xử lý nhiệt độ khí cấp, có thể cân nhắc VKM50GAV1.
4.7. VAM500GJVE có phù hợp cho khu sản xuất không?
Chỉ phù hợp khu sạch như văn phòng hoặc phòng điều hành, không thay thế hệ hút thải bụi và hơi hóa chất.
4.8. Giá VAM500GJVE được xác định như thế nào?
Giá phụ thuộc thiết bị, đường ống và điều kiện thi công; Proshop Daikin Sen Việt sẽ khảo sát để chọn cấu hình và báo giá phù hợp.
