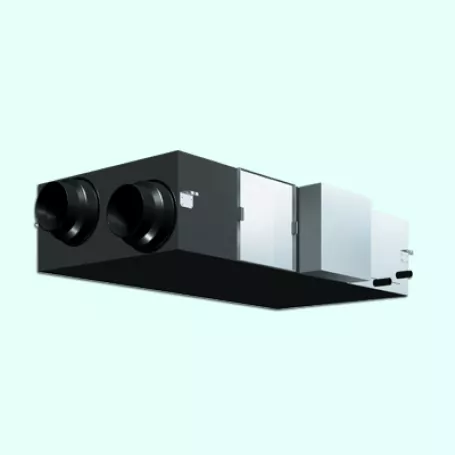

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM100GAMV1

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM100GAMV1

Daikin VKM100GAMV1 là thiết bị thông gió thu hồi nhiệt tích hợp dàn giãn nở trực tiếp DX-Coil và bộ tạo ẩm, cho phép kết hợp cấp khí tươi, xử lý nhiệt và bổ sung độ ẩm cho không khí cấp. Thiết bị đạt lưu lượng gió lên đến 950m³/h, công suất DX-Coil 5.6kW khi làm lạnh - 6.3kW khi sưởi và công suất tạo ẩm 5.4kg/h.

Khác với phiên bản không tạo ẩm, VKM100GAMV1 phù hợp với hệ thống cần bổ sung thêm chức năng kiểm soát độ ẩm cho luồng khí cấp. Nếu công trình không yêu cầu chức năng này, quý khách có thể đối chiếu Daikin VKM100GAV1 không có bộ tạo ẩm cùng nhóm lưu lượng.

1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VKM100GAMV1

Model	VKM100GAMV1
Lưu lượng gió & áp suất (rất cao)	950m³/h - 110Pa
Lưu lượng gió & áp suất (cao)	950m³/h - 70Pa
Lưu lượng gió & áp suất (thấp)	820m³/h - 60Pa
Điện năng tiêu thụ (chế độ trao đổi nhiệt)	670/570/480W
Điện năng tiêu thụ (chế độ thông gió trực tiếp)	670/570/480W
Loại quạt	Quạt Sirocco
Công suất động cơ	0.28x2kW
Độ ồn (chế độ trao đổi nhiệt)	39/39.5/40dBA (rất cao) 37/37.5/38dBA (cao) 34/34.5/35.5dBA (thấp)
Độ ồn (chế độ thông gió trực tiếp)	39/39.5/40dBA (rất cao) 37/37.5/38dBA (cao) 34/34.5/35.5dBA (thấp)
Công suất tạo ẩm	5.4kg/h
Hiệu suất trao đổi nhiệt	74% (rất cao), 74% (cao), 76.5% (thấp)
Hiệu suất trao đổi Enthalpy (làm lạnh)	62% (rất cao), 62% (cao), 66% (thấp)
Hiệu suất trao đổi Enthalpy (sưởi ấm)	65% (rất cao), 65% (cao), 69% (thấp)
Vỏ máy	Thép mạ kẽm
Vật liệu cách nhiệt	Bọt Polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều
Màng trao đổi nhiệt	Giấy không cháy
Bộ lọc không khí	Lớp sợi phủ đa hướng
Công suất dàn giãn nở trực tiếp DX-Coil	5.6kW (làm lạnh) - 6.3kW (sưởi ấm)
Kích thước	387x1,764x1,214mm
Đường kính nối ống gió	Ø250mm
Khối lượng máy	125kg
Điều kiện môi trường	0°C-40°CDB, 80%RH hoặc nhỏ hơn (xung quanh máy) -15°C-40°CDB, 80%RH hoặc nhỏ hơn (OA)

2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VKM100GAMV1

2.1. Kết hợp DX-Coil và bộ tạo ẩm để xử lý gió tươi đa chức năng

VKM100GAMV1 kết hợp bộ thông gió thu hồi nhiệt, dàn giãn nở trực tiếp DX-Coil và bộ tạo ẩm để xử lý không khí ngoài trời trước khi cấp vào phòng.
- Phân phối gió tươi bên ngoài với tổn thất nhiệt thấp, đồng thời đáp ứng nhiều yêu cầu xử lý không khí trong cùng thiết bị.
- Bộ tạo ẩm tích hợp hỗ trợ bổ sung độ ẩm cho luồng khí cấp với công suất tạo ẩm 5.4kg/h.
- DX-Coil góp phần hạn chế khí lạnh thổi trực tiếp vào người sử dụng khi chạy chế độ sưởi nhờ quá trình xử lý nhiệt được thực hiện từ trước.
- Áp suất tĩnh cao giúp linh hoạt hơn khi bố trí hệ thống đường ống gió.

VKM100GAMV1 kết hợp cấp khí tươi, xử lý nhiệt và tạo ẩm

2.2. Điều hòa và xử lý không khí ngoài trời trong cùng hệ thống

VKM100GAMV1 có thể kết nối trong cùng cấu hình với dàn lạnh điều hòa trung tâm Daikin, giúp phối hợp xử lý không khí ngoài trời với nhiệm vụ điều hòa nhiệt độ bên trong công trình.
- Khi thiết bị VKM được kết nối cùng các dàn lạnh tiêu chuẩn, tổng chỉ số công suất kết nối phải đạt 50-130% chỉ số công suất của dàn nóng.

Điều hòa và xử lý không khí ngoài trời trên cùng hệ thống

2.3. Tăng khả năng tạo ẩm nhờ xử lý nhiệt trước bằng DX-Coil

Một điểm riêng của VKM100GAMV1 là sự phối hợp giữa dàn DX-Coil và bộ tạo ẩm. Không khí bên ngoài được làm nóng từ 16.6°C lên 36.5°C bằng dàn giãn nở trực tiếp trước khi đi qua bộ tạo ẩm bay hơi tự nhiên, qua đó cải thiện khả năng tạo ẩm.

DX-Coil hỗ trợ nâng cao khả năng tạo ẩm trên VKM100GAMV1

- DX-Coil sử dụng môi chất lạnh từ hệ thống VRV Daikin để làm lạnh hoặc sưởi không khí.
- Sau khi được xử lý nhiệt, không khí tiếp tục đi qua bộ tạo ẩm để bổ sung độ ẩm trước khi cấp vào không gian sử dụng.
- Cấu trúc này cho phép VKM100GAMV1 kết hợp thông gió, xử lý nhiệt và tạo ẩm trong cùng thiết bị.

Cấu trúc thông gió thu hồi nhiệt tích hợp DX-Coil và bộ tạo ẩm

2.4. Cấp khí tươi kết hợp trao đổi nhiệt, làm lạnh/sưởi và tạo ẩm

Không khí ngoài trời được xử lý qua bộ trao đổi nhiệt, DX-Coil và bộ tạo ẩm trước khi đưa vào không gian sử dụng. Quá trình làm lạnh hoặc sưởi giúp đưa nhiệt độ khí ngoài trời đến gần nhiệt độ phòng hơn, qua đó giảm phần công suất mà dàn lạnh bên trong phải xử lý.
- Hệ thống tích hợp giữa vận hành thông gió và tạo ẩm.
- Các chức năng thông gió, làm lạnh/sưởi và tạo ẩm có thể được thực hiện bằng một bộ điều khiển từ xa.

Cấp và xử lý không khí ngoài trời bằng VKM100GAMV1

3. Không gian lắp đặt phù hợp cho Daikin VKM100GAMV1

Với lưu lượng gió 820-950m³/h, DX-Coil và bộ tạo ẩm công suất 5.4kg/h, VKM100GAMV1 phù hợp với các zone công trình cần xử lý đồng thời khí tươi, nhiệt độ và độ ẩm. Trong nhóm thiết bị xử lý không khí thu hồi nhiệt Daikin, đây là cấu hình phù hợp khi yêu cầu dự án vượt ra ngoài chức năng thông gió thu hồi nhiệt thông thường.
- Khách sạn và khu nghỉ dưỡng: khu phòng chức năng, hội họp, lounge hoặc các zone vận hành điều hòa kéo dài và có yêu cầu bổ sung độ ẩm cho khí cấp.
- Văn phòng và tòa nhà thương mại: các khu vực tập trung người cần cấp lượng khí tươi lớn đồng thời xử lý nhiệt trước khi đưa vào không gian làm việc.
- Trường học, trung tâm đào tạo: hội trường, phòng học lớn hoặc khu chức năng cần duy trì thông gió trong thời gian sử dụng điều hòa liên tục.
- Nhà máy và công trình công nghiệp: khu văn phòng, phòng điều hành, khu kỹ thuật hoặc không gian sạch sử dụng điều hòa; VKM không thay thế hệ thống hút thải chuyên dụng tại khu vực phát sinh bụi, khói hoặc khí ô nhiễm.
- Showroom, trung tâm thương mại và khu dịch vụ: phù hợp với các zone cần cấp khí ngoài trời liên tục và kiểm soát thêm điều kiện của luồng khí trước khi đưa vào khu vực sử dụng.

Nếu công trình chỉ cần thu hồi nhiệt và cấp khí tươi mà không cần DX-Coil hoặc tạo ẩm, có thể đối chiếu thêm dòng thông gió thu hồi nhiệt Daikin VAM-HVE để tránh lựa chọn cấu hình xử lý vượt quá nhu cầu thực tế.

4. Câu hỏi thường gặp về hệ thống thông gió thu hồi nhiệt VKM100GAMV1

4.1. Điểm khác biệt chính của VKM100GAMV1 là gì?

VKM100GAMV1 tích hợp đồng thời bộ trao đổi nhiệt, DX-Coil và bộ tạo ẩm 5.4kg/h, nhờ đó có thể cấp khí tươi, xử lý nhiệt và bổ sung độ ẩm trong cùng thiết bị.

4.2. Khi nào nên chọn VKM100GAMV1 thay vì VKM100GAV1?

Nên ưu tiên VKM100GAMV1 khi thiết kế yêu cầu thêm chức năng tạo ẩm. Nếu chỉ cần thông gió thu hồi nhiệt kết hợp DX-Coil, phiên bản GAV1 sẽ là cấu hình đơn giản hơn.

4.3. VKM100GAMV1 có thể điều khiển đồng thời thông gió, sưởi/làm lạnh và tạo ẩm không?

Có. Tất cả các chức năng thông gió, làm lạnh/sưởi và tạo ẩm có thể được vận hành bằng một bộ điều khiển từ xa.

4.4. Nếu không cần lưu lượng 950m³/h thì nên chọn model nào?

Với nhu cầu lưu lượng thấp hơn, quý khách có thể tham khảo VKM80GAMV1 để giữ cấu hình DX-Coil và tạo ẩm nhưng phù hợp hơn với yêu cầu khí tươi của từng zone.

4.5. Có model tạo ẩm nhỏ hơn VKM80GAMV1 không?

Có. Dòng VKM còn có VKM50GAMV1 cho các khu vực có nhu cầu lưu lượng thấp hơn. Việc chọn model nên dựa trên lưu lượng khí tươi thiết kế và yêu cầu xử lý của từng khu vực trong công trình.

4.6. Làm thế nào để nhận báo giá VKM100GAMV1?

Quý khách có thể liên hệ Proshop Daikin Sen Việt qua hotline 082.2222.716 hoặc email daikin@senviet.co để nhận báo giá VKM100GAMV1 và tư vấn cấu hình theo yêu cầu của dự án.
