Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM650HVE

Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM650HVE 650m³/h

Daikin VAM650HVE là model thiết bị thông gió thu hồi nhiệt có lưu lượng gió 650m³/h trong dòng Daikin VAM-HVE Series. Thiết bị được dùng cho các công trình cần bổ sung khí tươi, đặc biệt tại những khu vực có từ 22 - 26 người sử dụng cùng lúc, thời gian vận hành điều hòa dài và yêu cầu thông gió ổn định.

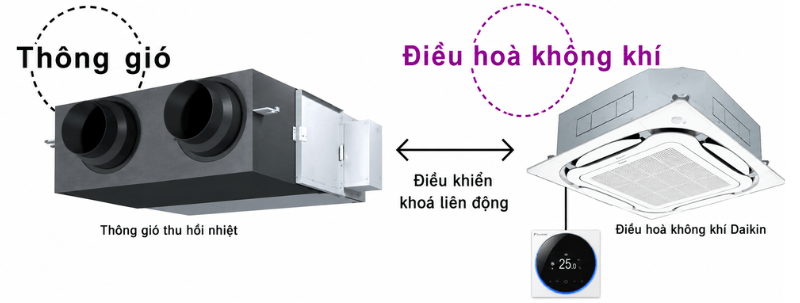

VAM650HVE kết hợp với điều hòa trung tâm VRV Daikin

1. Thông số kỹ thuật máy thông gió thu hồi nhiệt Daikin VAM650HVE

Thông số	VAM650HVE
Nguồn điện	1 pha, 220-240V / 220V, 50/60Hz
Lưu lượng gió	Rất cao: 650 / 650 m³/h Cao: 650 / 650 m³/h Thấp: 570 / 495 m³/h
Hiệu suất trao đổi nhiệt cho làm lạnh	Rất cao: 59.5 / 59.5% Cao: 59.5 / 59.5% Thấp: 62.5 / 63.0%
Hiệu suất trao đổi nhiệt cho sưởi ấm	Rất cao: 74.5 / 74.5% Cao: 74.5 / 74.5% Thấp: 76.5 / 77.0%
Hiệu suất trao đổi nhiệt Entanpy cho làm lạnh	Rất cao: 60.0 / 60.0% Cao: 60.0 / 60.0% Thấp: 62.5 / 63.0%
Hiệu suất trao đổi nhiệt Entanpy cho sưởi ấm	Rất cao: 68.0 / 68.0% Cao: 68.0 / 68.0% Thấp: 69.5 / 71.5%
Điện năng tiêu thụ - Chế độ trao đổi nhiệt	Rất cao: 381-426 / 472W Cao: 307-319 / 413W Thấp: 264-276 / 332W
Điện năng tiêu thụ - Chế độ Bypass	Rất cao: 381-426 / 472W Cao: 307-319 / 413W Thấp: 264-276 / 332W
Độ ồn - Chế độ trao đổi nhiệt	Rất cao: 37.5-38.0 / 38.0dB(A) Cao: 36.0-36.5 / 37.0dB(A) Thấp: 34.0-35.0 / 32.5dB(A)
Độ ồn - Chế độ Bypass	Rất cao: 39.5-40.0 / 42.0dB(A) Cao: 38.0-38.5 / 39.0dB(A) Thấp: 35.5-36.5 / 33.5dB(A)
Kích thước (C x R x D)	338 x 832 x 973mm
Trọng lượng	43kg
Vỏ máy	Thép tráng kẽm
Vật liệu cách nhiệt	Xốp polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của hai dòng khí ngược chiều
Vật liệu trao đổi nhiệt	Giấy không cháy
Bộ lọc khí	Lớp sợi phủ đa hướng
Quạt	Quạt Sirocco
Áp suất tĩnh ngoài	Rất cao: 210-235 / 250Pa Cao: 170-215 / 140Pa Thấp: 138-174 / 81Pa
Công suất động cơ quạt	0.170 x 2kW
Tỷ lệ lưu lượng gió cấp thực tế	90%
Đường kính ống nối	φ200mm

Ghi chú:

• - Thông số kỹ thuật được tổng hợp theo catalogue Daikin và được công bố trong điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất.
• - Daikin VAM650HVE là thiết bị cấp khí tươi thu hồi nhiệt, không thay thế chức năng làm lạnh hoặc sưởi ấm của điều hòa không khí.

2. Tính năng nổi bật của Daikin VAM650HVE trong hệ thống thông gió công trình

2.1. Kiểm soát đồng thời khí cấp và khí thải bằng thông gió cơ Loại 1

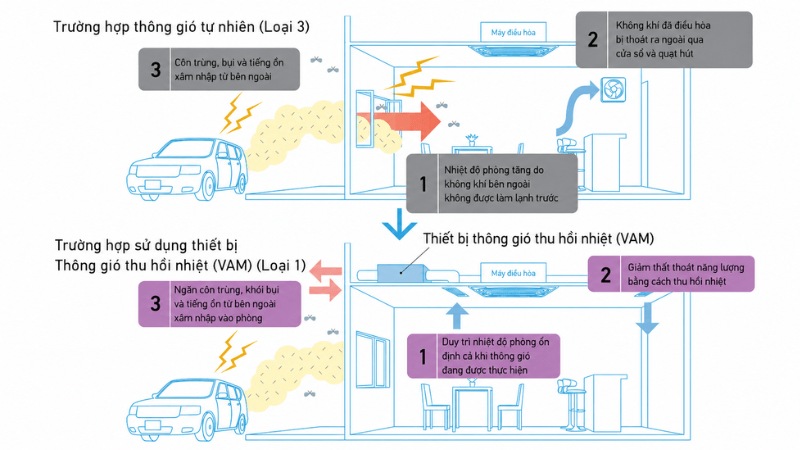

Daikin VAM650HVE sử dụng phương pháp thông gió cơ Loại 1, trong đó cả dòng khí cấp vào phòng và dòng khí thải ra ngoài đều được kiểm soát bằng quạt cơ học. Cách vận hành này giúp hệ thống chủ động hơn so với thông gió tự nhiên hoặc các phương án chỉ hút thải một chiều.

Daikin VAM650HVE có nguyên lý thông gió cơ hai chiều

Không khí tươi được đưa vào phòng theo đường gió riêng, đồng thời không khí đã qua sử dụng chứa CO₂, mùi và hơi ẩm được hút ra ngoài. Nhờ kiểm soát đồng thời hai chiều khí, thiết bị giúp quá trình thông gió diễn ra ổn định, hạn chế phụ thuộc vào điều kiện thời tiết, hướng gió hoặc việc mở cửa trong quá trình vận hành.

2.2. Trao đổi nhiệt toàn phần để xử lý khí tươi trước khi cấp vào phòng

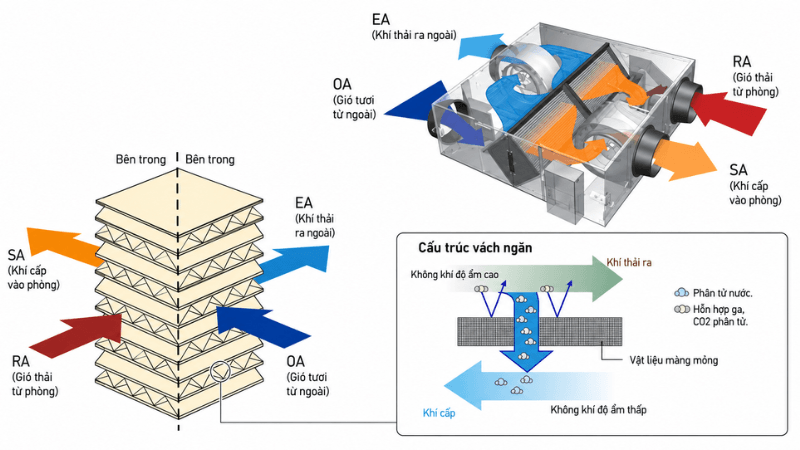

VAM650HVE được trang bị lõi trao đổi nhiệt toàn phần, cho phép trao đổi cả nhiệt hiện và nhiệt ẩn giữa luồng khí tươi cấp vào và luồng khí thải đưa ra ngoài. Nhờ đó, không khí ngoài trời được xử lý sơ bộ trước khi đi vào không gian điều hòa.

Cơ chế thu hồi nhiệt này giúp hạn chế việc đưa trực tiếp không khí nóng ẩm hoặc lạnh khô từ bên ngoài vào phòng. Hệ thống điều hòa vì vậy không phải xử lý toàn bộ tải nhiệt phát sinh do thông gió, góp phần duy trì sự ổn định nhiệt độ và độ ẩm trong không gian sử dụng.

VAM650HVE có trao đổi nhiệt toàn phần hỗ trợ giảm tải nhiệt cho điều hòa

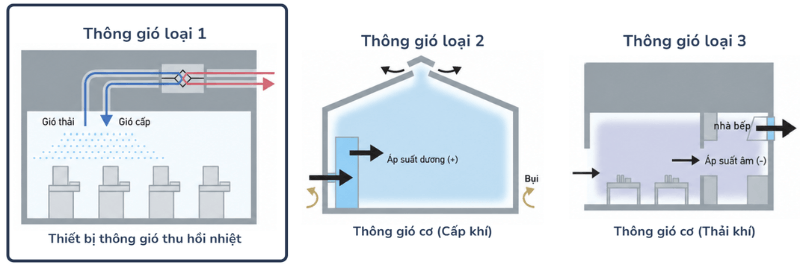

2.3. Kiểm soát đồng thời khí cấp và khí thải bằng thông gió cơ Loại 1

Daikin VAM500HVE áp dụng phương pháp thông gió cơ Loại 1, trong đó cả quá trình cấp khí tươi vào phòng và hút thải không khí ra ngoài đều được thực hiện bằng quạt cơ học. Nhờ đó, hệ thống có thể duy trì lưu lượng thông gió ổn định và chủ động hơn so với các giải pháp phụ thuộc vào thông gió tự nhiên.

Thiết bị sử dụng hai quạt Sirocco riêng biệt cho đường gió cấp và đường gió thải, giúp kiểm soát đồng thời hai chiều lưu thông không khí. Trong quá trình vận hành, không khí tươi từ bên ngoài được đưa vào không gian sử dụng, trong khi không khí đã qua sử dụng chứa CO₂, mùi và hơi ẩm được thải ra ngoài. Việc duy trì liên tục hai luồng khí này giúp cải thiện chất lượng không khí trong phòng, hạn chế cảm giác bí bách và hỗ trợ môi trường làm việc, sinh hoạt dễ chịu hơn.

VAM650HVE áp dụng nguyên lý thông gió loại 1

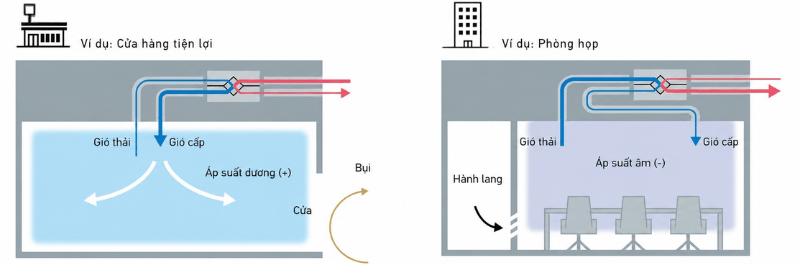

2.4. Vận hành tăng cường Fresh Up hỗ trợ kiểm soát áp suất phòng

Vận hành tăng cường Fresh up cho phép điều chỉnh tương quan giữa lượng gió cấp và lượng gió thải:

• - Tăng lượng gió cấp, tạo áp suất dương (+): Hạn chế không khí bên ngoài, bụi, mùi hoặc hơi ẩm xâm nhập qua khe hở.
• - Tăng lượng gió thải, tạo áp suất âm (-): phù hợp với các khu vực cần kiểm soát mùi hoặc không muốn khí bên trong lan sang vùng lân cận.

Tính năng này giúp hệ thống thông gió không chỉ trao đổi không khí, mà còn hỗ trợ định hướng luồng khí theo yêu cầu thiết kế. Với các dự án có nhiều khu vực chức năng liền kề, Fresh up là cơ chế hữu ích để tư vấn thiết kế kiểm soát áp suất tương đối giữa các phòng.

VAM650HVE có vận hành tăng cường Fresh up

2.5. Cảm biến CO₂ tùy chọn giúp thông gió theo mức sử dụng thực tế

Daikin VAM650HVE có thể kết hợp cảm biến CO₂ tùy chọn để điều chỉnh lưu lượng thông gió theo chất lượng không khí trong phòng. Khi nồng độ CO₂ tăng, hệ thống có thể tăng lượng gió cấp nhằm bổ sung thêm khí tươi. Khi nồng độ CO₂ giảm hoặc khu vực ít người, thiết bị có thể hạ lưu lượng để hạn chế vận hành dư thừa.

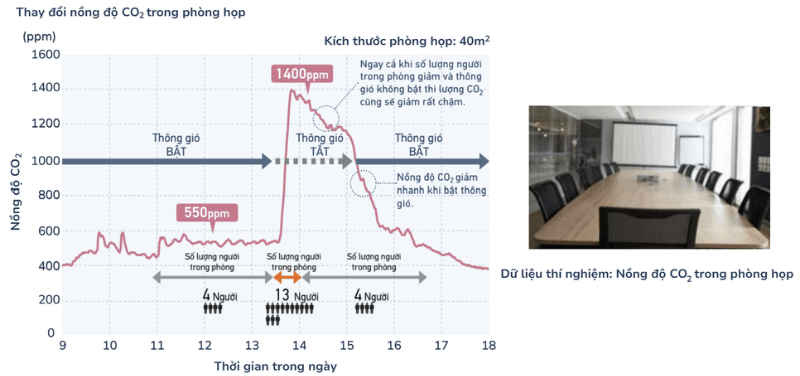

Daikin có minh họa trường hợp phòng họp đông người, nếu không thông gió, nồng độ CO₂ có thể tăng lên mức khoảng 1400ppm. Khi hệ thống thông gió hoạt động, không khí tù đọng được thay thế bằng khí tươi, giúp chất lượng không khí cải thiện rõ hơn.

Biểu đồ VAM650HVE thay đổi nồng độ CO₂ trong phòng họp

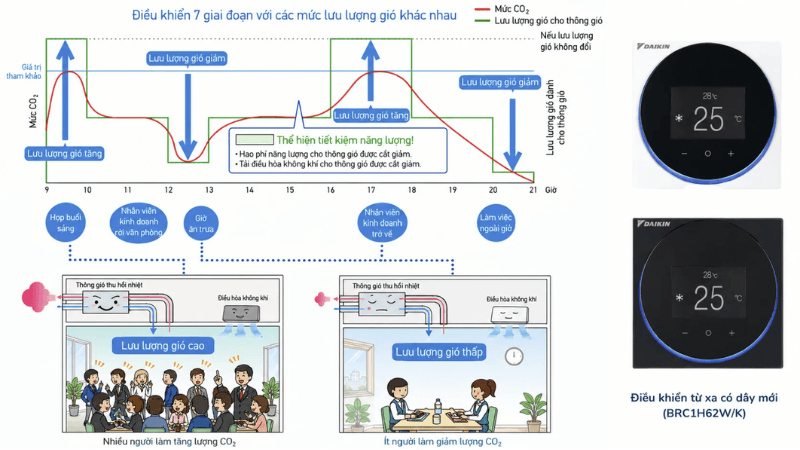

Người sử dụng có thể theo dõi chỉ số CO₂ trực quan trên bộ điều khiển từ xa có dây mới BRC1H62W/K khi hệ thống được lắp đặt cấu hình tương ứng. Đây là điểm hữu ích cho các công trình cần quản lý chất lượng không khí theo dữ liệu thay vì chỉ dựa trên cảm nhận.

Thiết bị VAM650HVE điều chỉnh lưu lượng khí tươi theo tín hiệu cảm biến CO₂

2.6. Liên động điều hòa Daikin để tối ưu quá trình cấp khí tươi

VAM650HVE có thể kết nối liên động với hệ thống điều hòa Daikin để phối hợp giữa thông gió và điều hòa theo trạng thái sử dụng thực tế. Nhờ đó, thiết bị không chỉ hoạt động độc lập theo một mức cố định, mà có thể tham gia vào logic vận hành chung của hệ thống HVAC:

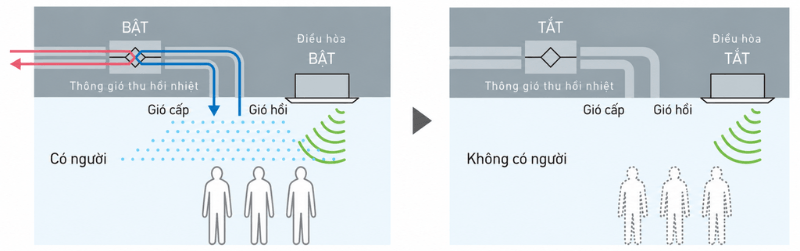

• - Chức năng dừng trên cảm biến: Khi cảm biến "mắt thần" trên điều hòa phát hiện khu vực không có người, hệ thống có thể dừng hoạt động theo cài đặt để hạn chế tiêu hao năng lượng không cần thiết.

Cảm biến trên VAM650HVE hỗ trợ dừng hệ thống khi không có người

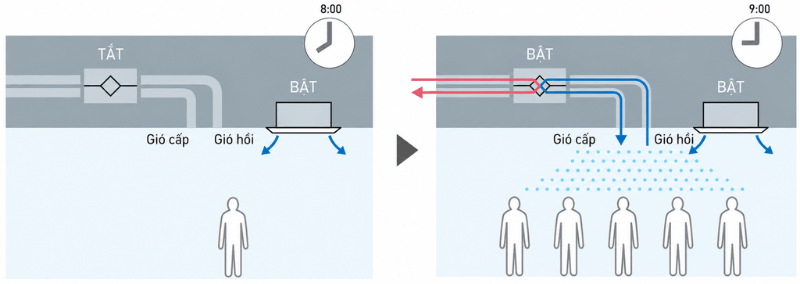

• - Điều khiển Làm lạnh trước / Sưởi ấm trước: Khi điều hòa vừa khởi động, thiết bị thông gió có thể trì hoãn vận hành trong một khoảng thời gian cài đặt, giúp giảm tải nhiệt bổ sung từ không khí ngoài trời.

VAM650HVE trì hoãn thông gió ở giai đoạn điều hòa mới khởi động

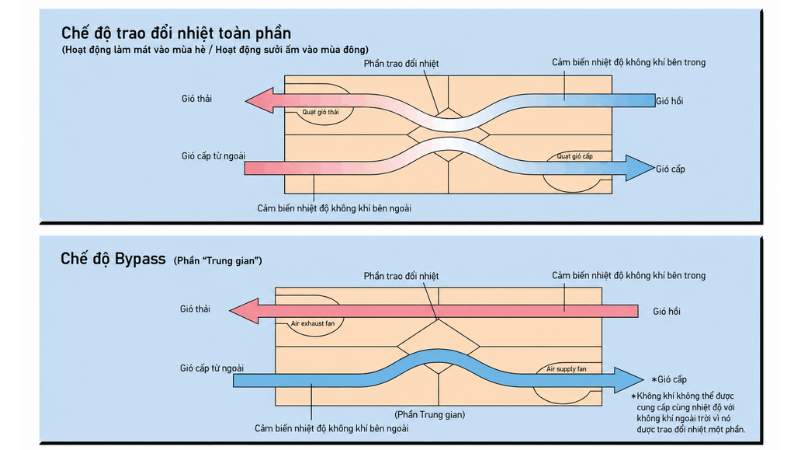

• - Tự động chuyển chế độ thông gió: Hệ thống có thể chuyển giữa chế độ trao đổi nhiệt toàn phần và Bypass theo điều kiện vận hành.

VAM650HVE chuyển đổi tự động chế độ thông gió theo điều kiện vận hành

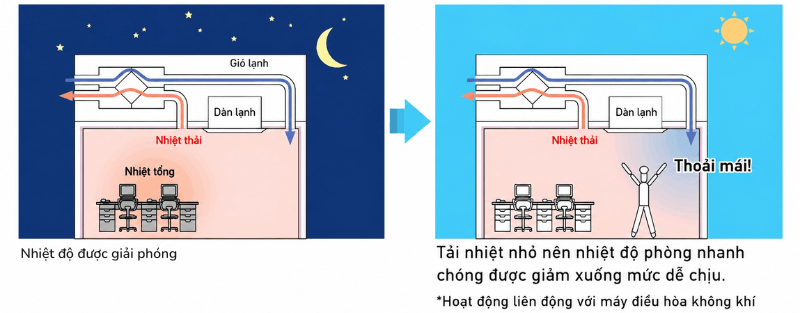

• - Làm mát phòng vào ban đêm: Khi điều kiện ngoài trời phù hợp và điều hòa đã tắt, thiết bị có thể hỗ trợ thải nhiệt tích tụ trong phòng ra ngoài trước chu kỳ vận hành tiếp theo.

Thông gió ban đêm từ VAM650HVE giúp thải nhiệt tích tụ trước ngày hôm sau

Nhóm tính năng liên động này giúp hệ thống cấp khí tươi vận hành hợp lý hơn, đặc biệt tại các công trình có thời gian sử dụng theo ca, theo giờ làm việc hoặc theo lịch hoạt động cố định.

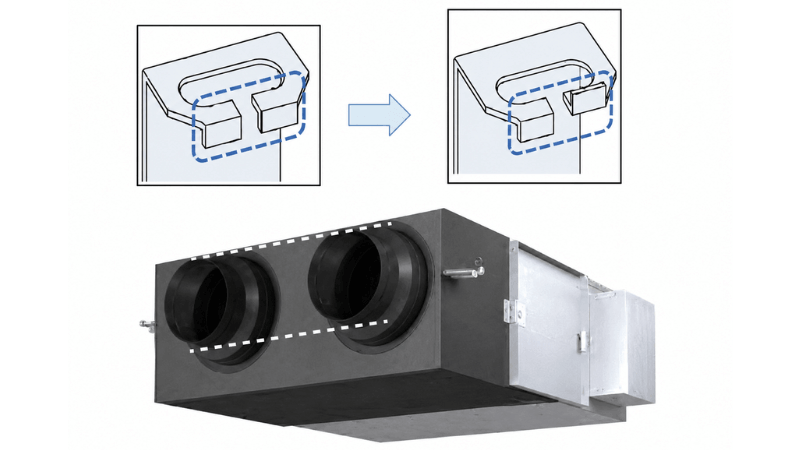

2.7. Thiết kế tối ưu cho thi công và bảo trì hệ thống

Ngoài khả năng cấp khí tươi và thu hồi nhiệt, dòng Daikin VAM-HVE còn được chú trọng cải tiến về thiết kế cơ khí nhằm hỗ trợ quá trình lắp đặt, kết nối và bảo dưỡng thuận tiện hơn trong thực tế vận hành:

• - Móc treo nâng cấp: Cấu trúc giá treo được cải tiến giúp giảm nguy cơ rơi hoặc tuột đai ốc khi thi công, từ đó tăng tính an toàn và độ chắc chắn cho hệ thống.
• - Sắp xếp đầu nối khoa học: Các đầu nối ống gió được bố trí đồng hướng, giúp việc triển khai hệ thống đường ống dễ dàng hơn, đồng thời tối ưu không gian lắp đặt.
• - Khả năng kết nối điều khiển đa dạng: Bo mạch điều khiển cho phép tiếp nhận tín hiệu từ các thiết bị hoặc tiếp điểm bên ngoài để thay đổi lưu lượng gió và chế độ vận hành theo nhu cầu sử dụng.

Bên cạnh đó, thiết bị còn hỗ trợ các tín hiệu phục vụ công tác quản lý và giám sát hệ thống như điều khiển damper, cảnh báo lỗi vận hành cũng như nhắc nhở thời điểm vệ sinh hoặc thay mới bộ lọc.

Chi tiết cải tiến lắp đặt và đấu nối trên VAM650HVE

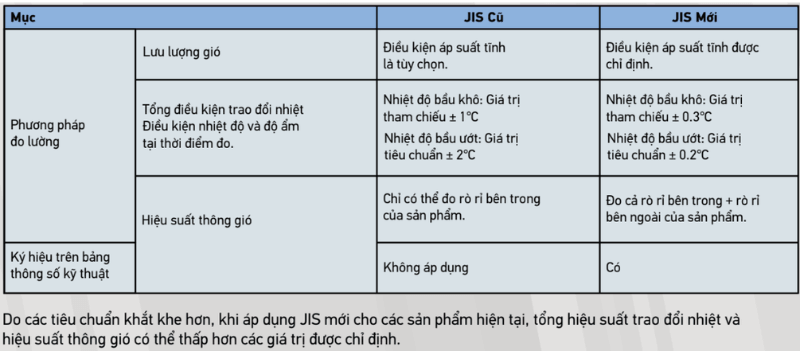

2.8. Đáp ứng tiêu chuẩn kiểm định quốc tế cho dòng VAM-HVE về hiệu suất

Dòng thiết bị thông gió thu hồi nhiệt Daikin VAM-HVE được kiểm định theo tiêu chuẩn JIS B8628: 2017, tương đương tiêu chuẩn quốc tế ISO 16494. Tiêu chuẩn này đánh giá các thông số quan trọng như lưu lượng gió, hiệu suất trao đổi nhiệt, điện năng tiêu thụ, độ ồn, áp suất tĩnh và tỷ lệ rò rỉ không khí.

Một điểm khác biệt đáng chú ý của tiêu chuẩn hiện nay so với các phiên bản trước là yêu cầu kiểm định được nâng cao và chặt chẽ hơn. Cụ thể, sai số nhiệt độ cho phép được giới hạn trong phạm vi 0.3oC, các thông số áp suất tĩnh thực tế phải được xác định rõ ràng, đồng thời thiết bị phải trải qua quá trình đánh giá đầy đủ về mức độ rò rỉ không khí ở cả bên trong và bên ngoài hệ thống.

Hiệu suất VAM650HVE theo tiêu chuẩn JIS B8628:2017

3. Không gian phù hợp sử dụng thiết bị thông gió thu hồi nhiệt VAM650HVE

Trong dòng sản phẩm Daikin VAM-HVE, model VAM650HVE thích hợp cho những khu vực có nhu cầu cấp khí tươi cao hơn so với các văn phòng quy mô vừa, showroom cỡ vừa hoặc phòng họp nhỏ. Với mức cấp khí tươi tham khảo khoảng 25 - 30m³/h cho mỗi người, thiết bị có khả năng phục vụ đồng thời khoảng 22 - 26 người.

Văn phòng mở / Khu làm việc nhóm lớn / Văn phòng chi nhánh quy mô vừa (mật độ ~5m²/người): Phù hợp cho diện tích khoảng 110 - 130m². Nhóm không gian này thường có nhiều bàn làm việc bố trí liên tục, sử dụng điều hòa trong giờ hành chính và cần duy trì khí tươi đều trên toàn khu vực.

Phòng đào tạo / Phòng họp lớn / Phòng hội thảo nội bộ (mật độ ~2m²/người): Phù hợp cho diện tích khoảng 44 - 52m². Đây là nhóm dễ tăng CO₂ nhanh do người tập trung theo từng buổi, đặc biệt khi phòng đóng kín, dùng máy chiếu, thiết bị điện tử và điều hòa liên tục.

Showroom / Cửa hàng bán lẻ / Phòng giao dịch lớn (mật độ ~3m²/người): Phù hợp cho diện tích khoảng 66 - 78m². Thiết bị hỗ trợ cấp khí tươi cho khu vực đón khách, khu trưng bày hoặc quầy giao dịch có lượng người ra vào thay đổi theo giờ cao điểm.

Nhà hàng / Quán cafe máy lạnh / Khu ăn uống kín (mật độ ~2 - 2,5m²/người): Thích hợp cho diện tích khoảng 52 - 65m². Đây là nhóm không gian dễ phát sinh mùi, hơi ẩm và CO₂ khi khách ngồi lâu; hệ thống cấp khí tươi giúp hạn chế cảm giác nặng mùi trong khu vực khách ngồi.

Phòng chờ dịch vụ / Sảnh tiếp khách / Khu vực chăm sóc khách hàng: Phù hợp cho các khu vực có lượng khách thay đổi theo thời điểm trong ngày.

Phòng khám / Khu tư vấn chuyên môn / Khu dịch vụ sức khỏe: Có thể ứng dụng cho khu vực tiếp nhận, chờ khám, tư vấn hoặc chăm sóc khách hàng có diện tích khoảng 66 - 100m² tùy mật độ sử dụng.

Khu chức năng trong khách sạn, trường học, nhà máy hoặc công trình thương mại: Phù hợp cho phòng quản lý, phòng trực, phòng nhân sự, phòng kỹ thuật, khu phụ trợ hoặc các phòng độc lập cần lưu lượng khí tươi.

Không gian công trình phù hợp với VAM650HVE

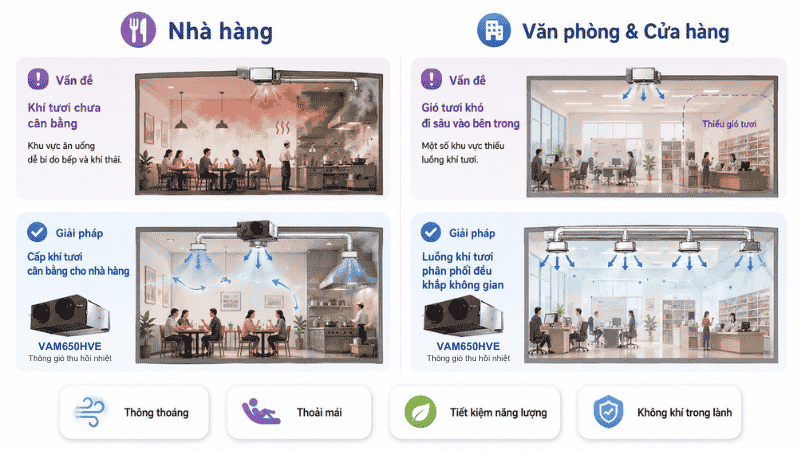

4. Ứng dụng thực tế của Daikin VAM650HVE trong công trình thương mại

VAM650HVE phù hợp với các khu vực có nhu cầu cấp khí tươi ở mức tương đối cao, từ 22 - 26 người, nhưng vẫn cần giải pháp giấu trần, đi ống gió và thu hồi nhiệt để không làm tăng tải điều hòa quá nhiều. Model này đặc biệt phù hợp với các công trình vận hành nhiều giờ trong ngày, có mật độ người thay đổi và cần duy trì chất lượng không khí ổn định.

• - Phòng làm việc mở / văn phòng bộ phận: Hỗ trợ cấp khí tươi đều cho khu vực làm việc liên tục, hạn chế cảm giác bí vào cuối buổi hoặc sau thời gian dài đóng kín cửa.
• - Phòng đào tạo / hội thảo nội bộ: Giúp giảm tình trạng không khí nặng và CO₂ tăng cao trong các buổi đào tạo kéo dài, nhất là khi nhiều người ngồi gần nhau.
• - Showroom / khu trưng bày sản phẩm: Tạo cảm giác dễ chịu hơn cho khách tham quan, đồng thời giúp khu trưng bày dùng điều hòa ổn định mà không phải mở cửa thường xuyên để lấy gió.
• - Nhà hàng / cafe máy lạnh: Bổ sung khí tươi cho khu vực khách ngồi, hỗ trợ giảm mùi thức ăn, hơi ẩm và cảm giác ngột ngạt trong giờ cao điểm.
• - Phòng giao dịch / trung tâm chăm sóc khách hàng: Giúp khu vực tiếp nhận khách duy trì không khí thoáng hơn, hạn chế cảm giác đông đúc khi nhiều người chờ cùng lúc.
• - Khu dịch vụ sức khỏe / phòng khám: Hỗ trợ tạo môi trường sạch, thoáng và dễ chịu hơn cho khu vực chờ, tư vấn hoặc tiếp nhận khách hàng.
• - Khách sạn / trường học / nhà máy: Phù hợp cho các phòng chức năng, khu phụ trợ, phòng nhân sự, phòng trực hoặc khu vận hành độc lập cần thông gió cơ ổn định.

Ứng dụng VAM650HVE trong nhà hàng, văn phòng và cửa hàng

5. Sen Việt tư vấn giải pháp cấp khí tươi Daikin cho dự án

Với model lưu lượng mức trung bình như Daikin VAM650HVE, việc chọn thiết bị không nên chỉ dựa vào diện tích phòng. Một hệ thống thông gió thu hồi nhiệt vận hành hiệu quả cần được tính toán theo số người sử dụng, công năng từng khu vực, thời gian vận hành, vị trí đặt máy, tuyến ống gió, áp suất tĩnh, độ ồn cho phép và khả năng phối hợp với hệ điều hòa hiện có.

Sen Việt hỗ trợ khách hàng, các chủ đầu tư, nhà thầu cơ điện và đơn vị vận hành trong quá trình khảo sát, thiết kế và triển khai hệ thống điều hòa kết hợp cấp khí tươi Daikin. Tùy theo hiện trạng dự án, đội ngũ kỹ thuật sẽ đề xuất model VAM-HVE phù hợp, bố trí miệng gió cấp - gió thải, tính tổn thất áp suất, lựa chọn phương án điều khiển, lọc khí và bảo trì để hệ thống vận hành ổn định sau khi bàn giao.

• Website phân phối chính thức: daikinco.vn
• Hotline hỗ trợ tư vấn & khảo sát công trình: 0822.222.716
• Hệ thống chi nhánh Sen Việt:
  • - TP. Hà Nội (2 chi nhánh):
    • +) Trụ sở: Lô C10-LK4-Ô 34, Khu C, KĐT mới Lê Trọng Tấn - Geleximco, phường Dương Nội
    • +) Kho hàng: xóm 2, xã An Khánh
  • - TP. Hồ Chí Minh (3 chi nhánh):
    • +) Số 1264/2 Kha Vạn Cân, phường Linh Xuân
    • +) Số 348 Nguyễn Văn Linh, phường Tân Thuận
    • +) Số 52 Cao Lân, phường An Phú
  • - TP. Đà Nẵng (1 chi nhánh):
    • +) Số 273 Điện Biên Phủ, phường Thanh Khê

Để được tư vấn đúng model, Quý khách có thể gửi bản vẽ mặt bằng, công năng từng khu vực, số lượng người dự kiến, thời gian vận hành, vị trí trần kỹ thuật, tuyến ống gió dự kiến và hệ điều hòa đang sử dụng. Sen Việt sẽ đánh giá nhu cầu cấp khí tươi và đề xuất cấu hình thiết bị phù hợp cho từng không gian.

Daikin VAM650HVE có lưu lượng gió 650m³/h, phù hợp cho các khu vực khoảng 22 - 26 người như văn phòng mở, phòng đào tạo, showroom lớn, nhà hàng, quán cafe máy lạnh, phòng chờ hoặc khu dịch vụ. Nếu nhu cầu cấp khí tươi thấp hơn, Quý khách có thể tham khảo VAM350HVE hoặc VAM500HVE. Với các khu vực cần lưu lượng lớn hơn, có thể xem thêm VAM800HVE, VAM1000HVE và các model công suất cao trong dòng thiết bị xử lý không khí cấp khí Daikin.
