Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM1000HVE

Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM1000HVE 1000m³/h

Daikin VAM1000HVE là model thông gió thu hồi nhiệt công suất lớn trong dòng Daikin VAM-HVE Series. Thiết bị được phát triển cho các mặt bằng thương mại có diện tích lớn, mật độ người cao hoặc yêu cầu cấp khí tươi ổn định trong suốt thời gian vận hành điều hòa.

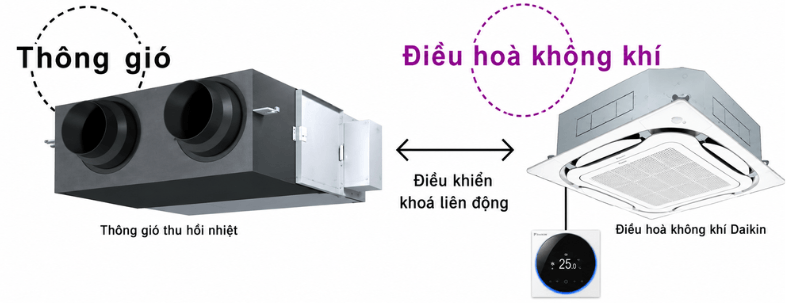

Thông gió thu hồi nhiệt VAM1000HVE liên động với điều hòa Daikin

1. Bảng thông số kỹ thuật hệ thống thông gió VAM1000HVE

Thông số	VAM1000HVE
Nguồn điện	1 pha, 220-240V / 220V, 50/60Hz
Lưu lượng gió	Rất cao: 1,000 / 1,000 m³/h Cao: 1,000 / 1,000 m³/h Thấp: 880 / 835 m³/h
Hiệu suất trao đổi nhiệt cho làm lạnh	Rất cao: 58.0 / 58.0% Cao: 58.0 / 58.0% Thấp: 61.5 / 62.0%
Hiệu suất trao đổi nhiệt cho sưởi ấm	Rất cao: 77.5 / 77.5% Cao: 77.5 / 77.5% Thấp: 79.5 / 80.0%
Hiệu suất trao đổi nhiệt Entanpy cho làm lạnh	Rất cao: 60.0 / 60.0% Cao: 60.0 / 60.0% Thấp: 62.0 / 62.5%
Hiệu suất trao đổi nhiệt Entanpy cho sưởi ấm	Rất cao: 68.5 / 68.5% Cao: 68.5 / 68.5% Thấp: 72.0 / 72.5%
Điện năng tiêu thụ - Chế độ trao đổi nhiệt	Rất cao: 683-736 / 883W Cao: 621-656 / 763W Thấp: 539-569 / 594W
Điện năng tiêu thụ - Chế độ Bypass	Rất cao: 683-736 / 883W Cao: 621-656 / 763W Thấp: 539-569 / 594W
Độ ồn - Chế độ trao đổi nhiệt	Rất cao: 42.0-43.0 / 42.5dB(A) Cao: 40.0-41.0 / 38.0dB(A) Thấp: 38.0-39.5 / 34.5dB(A)
Độ ồn - Chế độ Bypass	Rất cao: 42.0-43.0 / 42.5dB(A) Cao: 40.0-41.0 / 38.0dB(A) Thấp: 38.0-39.5 / 34.5dB(A)
Kích thước (C x R x D)	387 x 1,012 x 1,110mm
Trọng lượng	63kg
Vỏ máy	Thép tráng kẽm
Vật liệu cách nhiệt	Xốp polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của hai dòng khí ngược chiều
Vật liệu trao đổi nhiệt	Giấy không cháy
Bộ lọc khí	Lớp sợi phủ đa hướng
Quạt	Quạt Sirocco
Áp suất tĩnh ngoài	Rất cao: 195-215 / 235Pa Cao: 150-180 / 125Pa Thấp: 123-146 / 88Pa
Công suất động cơ quạt	0.190 x 2kW
Tỷ lệ lưu lượng gió cấp thực tế	90%
Đường kính ống nối	φ250mm

Ghi chú:

• - Các thông số về hiệu suất, điện năng tiêu thụ, áp suất tĩnh và độ ồn được công bố theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất. Khi lắp đặt thực tế, kết quả vận hành có thể thay đổi tùy chiều dài ống gió, số lượng co nối, tổn thất áp suất, vật liệu tiêu âm, vị trí đặt máy và đặc điểm không gian.
• - Daikin VAM1000HVE là thiết bị thông gió thu hồi nhiệt, không thay thế chức năng làm lạnh hoặc sưởi ấm của điều hòa không khí.
• - Với lưu lượng 1,000m³/h, model này nên được tính toán đồng bộ cùng hệ điều hòa, đặc biệt trong các công trình dùng VRV/VRF, SkyAir, điều hòa thương mại hoặc hệ thống điều hòa trung tâm.

2. Tính năng nổi bật của quạt thu hồi nhiệt VAM1000HVE

2.1. Cấp khí tươi và thải khí tù đọng ổn định chất lượng không khí

Daikin VAM1000HVE tạo ra chu trình thông gió hai chiều để làm mới không khí trong không gian kín. Không khí tươi ngoài trời được đưa vào thiết bị, đi qua bộ lọc và phân phối vào phòng qua hệ thống ống gió cấp. Cùng lúc đó, không khí đã qua sử dụng chứa CO₂, mùi, hơi ẩm và khí tù đọng được hút ra ngoài qua tuyến gió thải riêng.

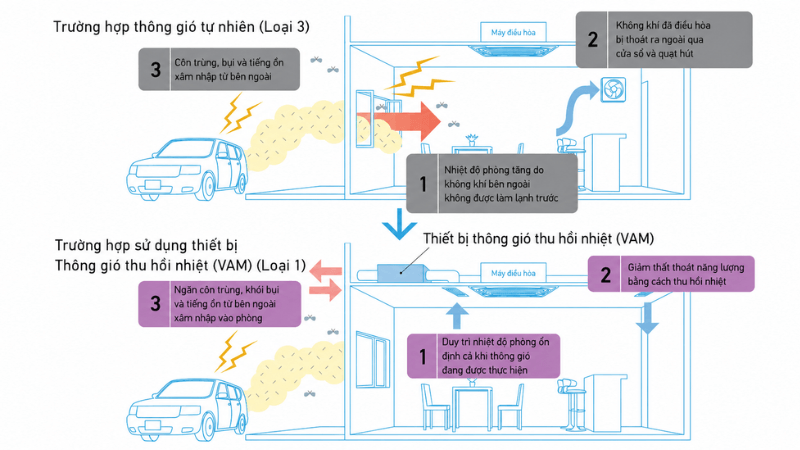

Daikin VAM1000HVE cải thiện chất lượng không khí

Cách vận hành này giúp không gian dùng điều hòa duy trì được lượng khí tươi ổn định mà không cần mở cửa liên tục. Đây là điểm quan trọng với các công trình có mặt dựng kính, phòng đóng kín, mật độ người cao hoặc thời gian sử dụng kéo dài, nơi thông gió tự nhiên thường không đủ ổn định để kiểm soát chất lượng không khí trong nhà.

2.2. Thu hồi nhiệt toàn phần, giảm thất thoát năng lượng khi thông gió

Điểm khác biệt quan trọng của VAM1000HVE so với quạt cấp gió hoặc quạt hút thông thường là bộ trao đổi nhiệt toàn phần. Trong thiết bị, luồng khí tươi ngoài trời và luồng khí thải trong phòng đi qua lõi trao đổi theo hai tuyến riêng, không trộn lẫn trực tiếp nhưng vẫn trao đổi một phần nhiệt và ẩm.

Nhờ cơ chế này, không khí tươi trước khi vào phòng được xử lý sơ bộ qua lõi trao đổi nhiệt. Khi công trình đang làm lạnh, luồng khí cấp được giảm bớt ảnh hưởng của nhiệt ngoài trời; khi công trình cần sưởi, thiết bị giúp hạn chế thất thoát nhiệt ra bên ngoài. Đây là cơ sở giúp hệ điều hòa vận hành nhẹ tải hơn so với phương án đưa khí tươi trực tiếp vào phòng.

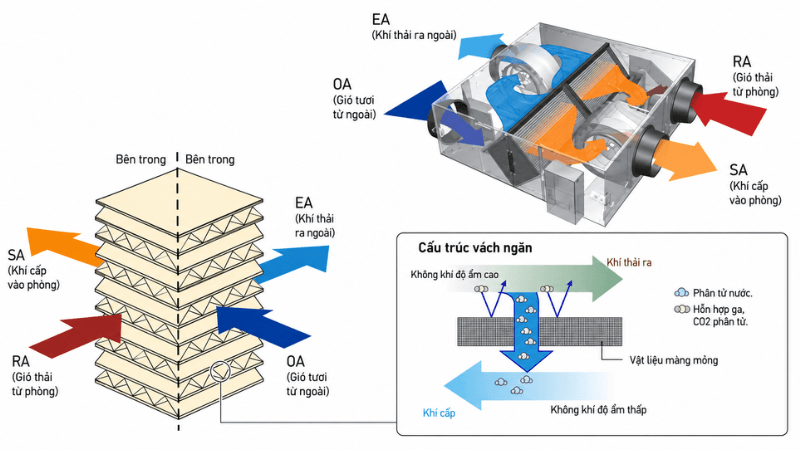

Lõi trao đổi nhiệt toàn phần trên VAM1000HVE giúp giảm tải cho hệ điều hòa

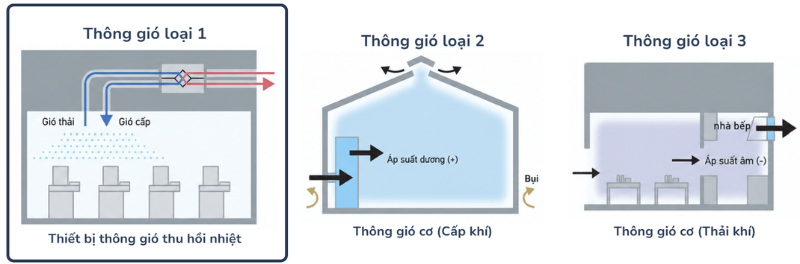

2.3. Kiểm soát cấp và thải khí chủ động với thông gió cơ Loại 1

Trong các phương án thông gió, hệ thống chỉ chủ động cấp (loại 2) hoặc chỉ chủ động hút thải (loại 3) thường khó duy trì lưu lượng ổn định do còn phụ thuộc vào điều kiện tự nhiên như hướng gió, độ kín phòng hoặc chênh áp giữa các khu vực. Vì vậy, hiệu quả trao đổi không khí có thể thay đổi theo từng thời điểm vận hành.

Hai quạt Sirocco bên trong thiết bị đảm nhiệm riêng đường gió cấp và đường gió thải, giúp duy trì quá trình trao đổi không khí cân bằng hơn. Không gian bên trong được bổ sung khí tươi liên tục, trong khi khí tù đọng, CO₂, mùi và hơi ẩm được đưa ra ngoài theo tuyến riêng. Đây là lý do thiết bị thông gió thu hồi nhiệt phù hợp với các công trình điều hòa kín cần kiểm soát chất lượng không khí bài bản hơn so với quạt hút hoặc mở cửa thông gió thông thường.

Daikin VAM1000HVE là thiết bị thông gió thu hồi nhiệt loại 1

2.4. Vận hành tăng cường Fresh up linh hoạt kiểm soát áp suất phòng

Vận hành tăng cường Fresh up cho phép điều chỉnh tỷ lệ giữa gió cấp và gió thải để kiểm soát áp suất phòng.

• - Tạo áp suất dương (+):Gió cấp lớn hơn gió thải, giúp hạn chế bụi, mùi và không khí bên ngoài xâm nhập.
• - Tạo áp suất âm (-):Gió thải lớn hơn gió cấp, giúp giữ mùi hoặc không khí ô nhiễm không lan sang khu vực khác.

Tính năng này phù hợp cho các không gian cần kiểm soát mùi, độ sạch hoặc hướng di chuyển của luồng không khí.

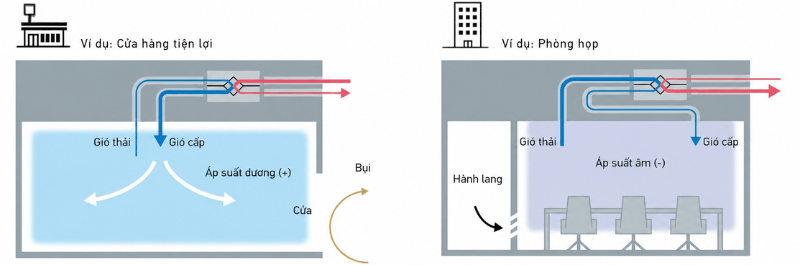

VAM1000HVE có Fresh up giúp điều chỉnh cân bằng giữa gió cấp và gió thải

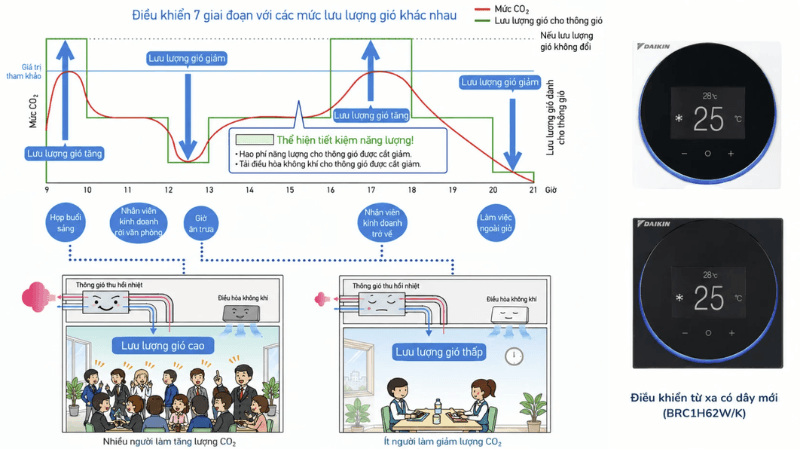

2.5. Điều khiển lưu lượng gió theo nồng độ CO₂ khi lắp cảm biến tùy chọn

VAM1000HVE có thể kết hợp cảm biến CO₂ tùy chọn để điều chỉnh lưu lượng thông gió theo nhu cầu thực tế. Khi số người trong phòng tăng và nồng độ CO₂ cao hơn, hệ thống sẽ tăng lượng khí tươi cấp vào để duy trì chất lượng không khí.

Khi mật độ sử dụng giảm, thiết bị có thể giảm lưu lượng thông gió nhằm tránh vận hành không cần thiết. Cách điều khiển này giúp tiết kiệm năng lượng và tối ưu hiệu quả vận hành của hệ thống.

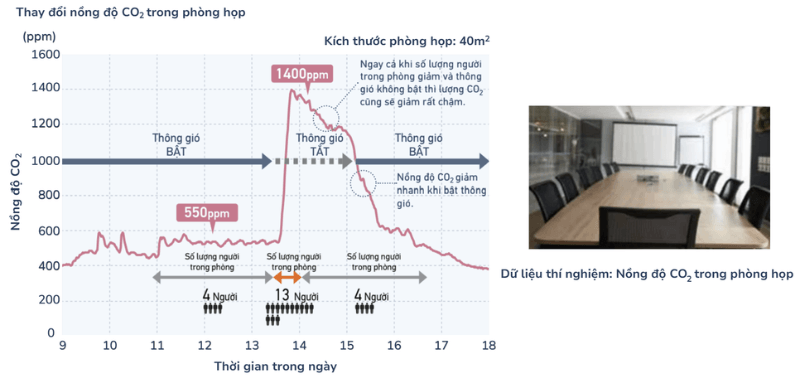

VAM1000HVE thực nghiệm thay đổi nồng độ CO₂ trong phòng họp

Khi kết hợp bộ điều khiển có dây BRC1H62W/K và cảm biến CO₂ phù hợp, người dùng có thể theo dõi nồng độ CO₂ trực tiếp trên màn hình. Nhờ đó, việc quản lý chất lượng không khí trở nên trực quan và chính xác hơn.

Cảm biến CO₂ hỗ trợ VAM1000HVE điều chỉnh lưu lượng gió

2.6. Tiết kiệm năng lượng khi kết nối cùng điều hòa Daikin

Daikin VAM1000HVE có thể kết nối liên động với hệ thống điều hòa Daikin để thông gió và điều hòa vận hành theo cùng một logic:

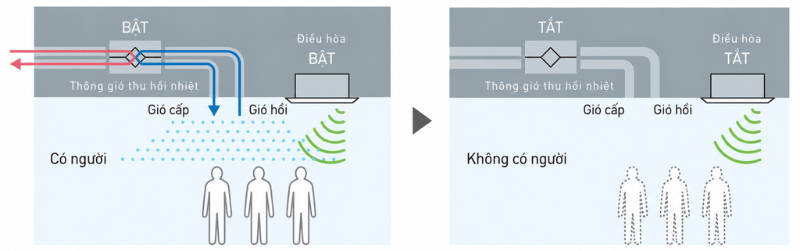

• - Chức năng dừng trên cảm biến:Khi cảm biến “mắt thần” trên dàn lạnh điều hòa báo cáo không gian không ghi nhận có người, quạt VAM1000HVE sẽ tự động ngắt lệnh chạy để tránh lãng phí điện năng thông gió cho phòng trống.

Cảm biến “mắt thần” trên VAM1000HVE dừng hệ thống khi không có người

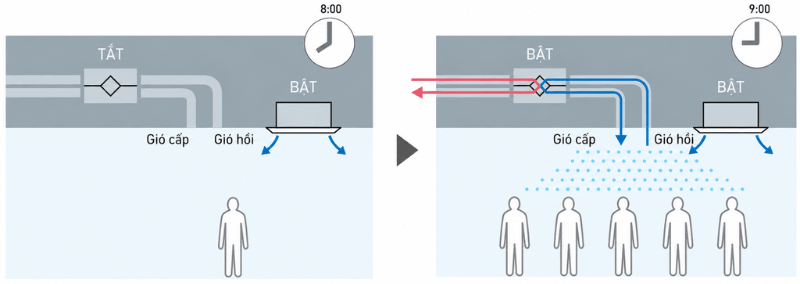

• - Điều khiển Làm lạnh trước / Sưởi ấm trước:Vào thời điểm đầu buổi sáng khi hệ thống điều hòa vừa khởi động, tải nhiệt trong phòng rất lớn. Thiết bị VAM1000HVE sẽ chủ động trì hoãn chu trình thông gió, giúp điều hòa tập trung toàn bộ công suất để kéo nhiệt độ phòng đạt mức cài đặt nhanh nhất, giảm tổn hao điện năng khởi động.

Daikin VAM1000HVE trì hoãn thông gió trong giai đoạn điều hòa mới khởi động

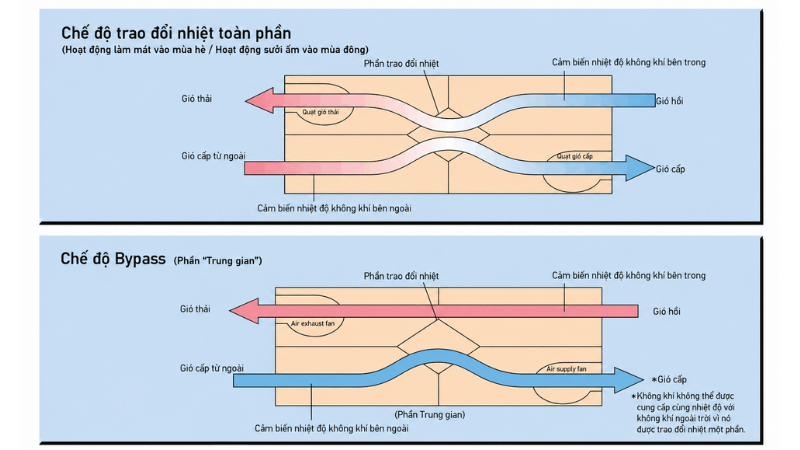

• - Tự động chuyển chế độ thông gió:Máy tự động tính toán enthalpy trong nhà và ngoài trời để luân chuyển giữa chế độ Trao đổi nhiệt toàn phần và chế độ Bypass.

Tự động chuyển đổi chế độ thông gió trên VAM1000HVE

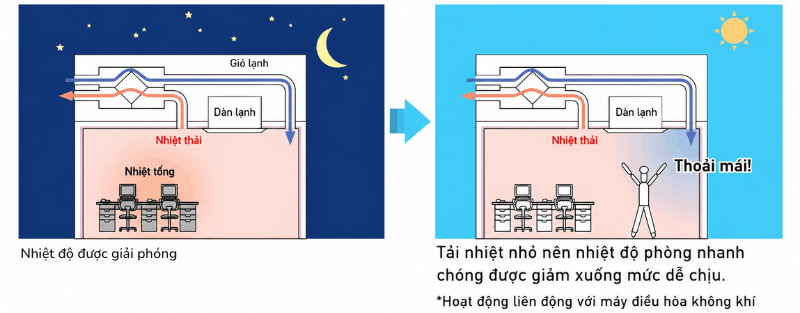

• - Làm mát phòng vào ban đêm:Vào ban đêm mùa hè hoặc những ngày thu mát mẻ, máy sẽ chạy chế độ Bypass, đưa trực tiếp khí trời mát mẻ vào phòng mà không qua lõi thu hồi, hỗ trợ làm mát tự nhiên mà không cần bật máy nén điều hòa.

VAM1000HVE làm mát phòng tự nhiên khi vào chu kỳ vận hành mới

2.7. Thiết kế tối ưu cho thi công và bảo trì hệ thống

Dòng Daikin VAM-HVE được cải tiến kết cấu nhằm hỗ trợ lắp đặt, đấu nối và bảo trì thuận tiện hơn. Với VAM1000HVE, các cải tiến này đặc biệt hữu ích do thiết bị có kích thước và lưu lượng lớn.

• - Cải tiến móc treo:Thiết kế chống rơi đai ốc, giúp cố định chắc chắn và giảm rung lắc khi vận hành.
• - Đầu nối ống gió song song:Hỗ trợ thi công tuyến ống cấp và thải gọn gàng hơn, giảm xung đột với các hạng mục cơ điện khác.
• - Đấu nối tín hiệu linh hoạt:Hỗ trợ nhận tín hiệu điều khiển lưu lượng gió, chế độ vận hành và xuất tín hiệu cảnh báo, giám sát thiết bị.

Các cải tiến này giúp thi công nhanh hơn, bảo trì thuận tiện hơn và hỗ trợ quản lý vận hành hiệu quả.

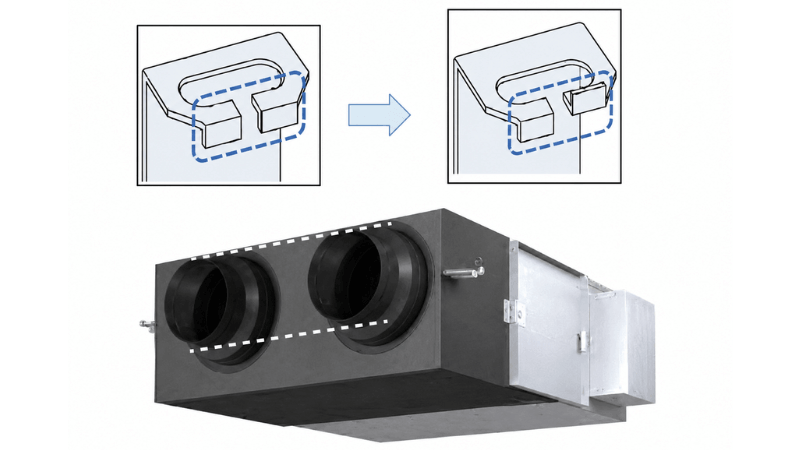

Cải tiến thiết kế trên Daikin VAM1000HVE

2.8. Tuân thủ tiêu chuẩn quốc tế và kiểm định hiệu suất mới

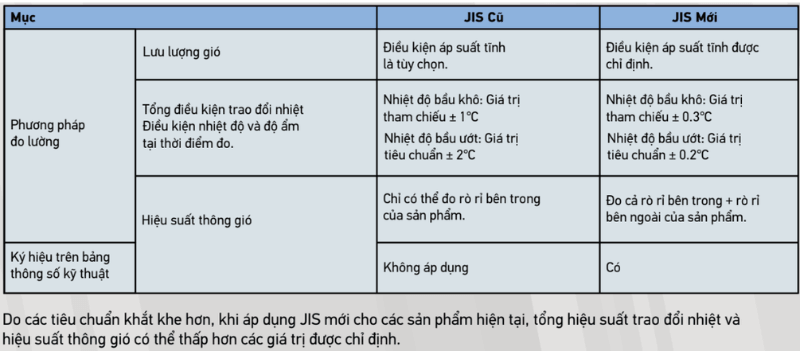

VAM1000HVE được kiểm định theo tiêu chuẩn công nghiệp Nhật Bản JIS B8628: 2017, đồng cấp với tiêu chuẩn quốc tế ISO 16494. Tiêu chuẩn này đánh giá các chỉ số quan trọng như lưu lượng gió, hiệu suất thu hồi nhiệt, điện năng tiêu thụ, độ ồn, áp suất tĩnh và tỷ lệ rò rỉ khí.

So với các quy chuẩn trước đây, JIS B8628: 2017 yêu cầu điều kiện thử nghiệm nghiêm ngặt hơn, đồng thời bắt buộc công bố rõ các thông số về sai số nhiệt độ và mức rò rỉ khí nội bộ. Nhờ đó, dữ liệu kỹ thuật của VAM1000HVE có độ minh bạch và độ tin cậy cao hơn khi sử dụng trong hồ sơ thiết kế hoặc đấu thầu.

Đánh giá hiệu suất VAM1000HVE qua tiêu chuẩn JIS mới

Đối với các dự án thương mại và công nghiệp, đây là cơ sở để đơn vị tư vấn và nhà thầu đánh giá thiết bị một cách đầy đủ hơn thay vì chỉ dựa trên lưu lượng gió danh định.

3. Quạt thu hồi nhiệt VAM1000HVE phù hợp cho không gian nào?

Daikin VAM1000HVE có lưu lượng gió tối đa 1,000m³/h, phù hợp cho các khu vực cần cấp khí tươi lớn hơn nhóm VAM800HVE. Nếu tính theo mức cấp khí tươi tham khảo khoảng 25 - 30m³/h/người, thiết bị có thể đáp ứng khoảng 33 - 40 người sử dụng đồng thời.

Sàn văn phòng mở / Khu làm việc tập trung / Không gian co-working / Call-center (mật độ ~5m²/người): Có thể tham khảo cho diện tích khoảng 165 - 200m². Đây là nhóm không gian có nhiều vị trí làm việc, thiết bị văn phòng, thời gian sử dụng kéo dài và nhu cầu cấp khí tươi phân bổ đều trên toàn mặt bằng.

Showroom ô tô / Cửa hàng flagship / Trung tâm trưng bày / Siêu thị mini (mật độ ~3m²/người): Có thể tham khảo cho diện tích khoảng 100 - 120m². Nhóm này thường có không gian sâu, nhiều khu vực trưng bày, lượng khách thay đổi theo giờ và yêu cầu không khí dễ chịu để nâng cao trải nghiệm tham quan.

Phòng họp tổng / Hội trường nhỏ / Phòng đào tạo tập trung / Lớp học đông người (mật độ ~2m²/người): Có thể tham khảo cho diện tích khoảng 66 - 80m². Đây là nhóm dễ tăng CO₂ nhanh do số người tập trung trong thời gian ngắn, đặc biệt khi phòng đóng kín, dùng máy chiếu, màn hình và điều hòa liên tục.

Nhà hàng tiệc cưới / Khu ăn uống kín / Quán cafe máy lạnh quy mô lớn (mật độ ~2 - 2,5m²/người): Có thể tham khảo cho diện tích khoảng 80 - 100m². Khi thiết kế cho nhóm này, cần tính riêng khu khách ngồi, khu bếp, khu hút thải mùi và hướng cấp khí tươi để tránh luồng khí không phù hợp.

Phòng gym / Studio yoga / Trung tâm fitness (mật độ ~3m²/người): Có thể tham khảo cho diện tích khoảng 100 - 120m². Đây là nhóm không gian có tốc độ tiêu thụ oxy, phát sinh hơi ẩm và mùi cơ thể cao hơn văn phòng thông thường, nên cần cấp khí tươi ổn định và hút thải hợp lý.

Trung tâm dịch vụ khách hàng / Phòng chờ đông người / Khu tiếp nhận: Phù hợp cho khu vực có lượng người thay đổi liên tục theo khung giờ. VAM1000HVE giúp duy trì khí tươi ổn định hơn cho không gian kín, nhất là khi khách hàng lưu lại lâu trong môi trường điều hòa.

Khách sạn / Tòa nhà văn phòng / Nhà máy / Công trình thương mại: Có thể ứng dụng cho khu văn phòng nội bộ, phòng nhân sự, phòng quản lý, phòng trực, khu hậu cần hoặc các phòng chức năng lớn cần thông gió cơ có thu hồi nhiệt.

Không gian phù hợp sử dụng thông gió VAM1000HVE

4. Giải pháp ứng dụng thực tế của model VAM1000HVE

Trong thực tế triển khai, Daikin VAM1000HVE thường được lựa chọn cho các không gian cần cấp khí tươi theo hướng hệ thống, không xử lý cục bộ từng phòng nhỏ. Với lưu lượng 1,000m³/h, thiết bị phù hợp cho những mặt bằng có nhiều người sử dụng, nhiều khung giờ vận hành và yêu cầu kiểm soát chất lượng không khí ổn định.

• - Tòa nhà văn phòng / Green Office:VAM1000HVE cấp khí tươi ổn định cho các sàn văn phòng lớn và hỗ trợ giảm tải điều hòa nhờ thu hồi nhiệt.
• - Phòng họp lớn / Trung tâm đào tạo:Phù hợp cho không gian đông người, giúp duy trì chất lượng không khí và giảm tích tụ CO₂.
• - Showroom / Cửa hàng flagship:Hỗ trợ giữ không gian trưng bày thông thoáng mà vẫn duy trì hiệu quả vận hành điều hòa.
• - Nhà hàng / Khu ẩm thực kín:Cấp khí tươi cho khu khách ngồi, góp phần giảm cảm giác bí và nóng ẩm trong giờ cao điểm.
• - Phòng gym / Studio fitness:Đáp ứng nhu cầu thông gió cao cho khu vực tập luyện có mật độ vận động lớn.
• - Trường học / Trung tâm ngoại ngữ / Lớp học theo ca:Giúp duy trì lưu lượng khí tươi ổn định trong các phòng học sử dụng liên tục.
• - Khách sạn / Nhà máy / Khu thương mại:Thích hợp cho các khu vực phụ trợ, văn phòng nội bộ và không gian dịch vụ cần thông gió cơ có thu hồi nhiệt.

Ứng dụng VAM1000HVE cho văn phòng, showroom, nhà hàng và công trình thương mại

5. Sen Việt cung cấp giải pháp điều hòa và cấp khí tươi trọn gói

Hệ thống thông gió thu hồi nhiệt Daikin VAM1000HVE cần được lựa chọn và thiết kế dựa trên quy mô công trình, số lượng người sử dụng, công năng không gian và khả năng kết hợp với hệ điều hòa hiện hữu.

Sen Việt hỗ trợ khảo sát, tư vấn, thiết kế và thi công giải pháp cấp khí tươi Daikin trọn gói, từ tính toán lưu lượng, lựa chọn model phù hợp đến triển khai hệ thống ống gió và điều khiển vận hành cho từng dự án.

• Website phân phối chính thức: daikinco.vn
• Hotline hỗ trợ tư vấn & khảo sát công trình: 0822.222.716
• Hệ thống chi nhánh Sen Việt:
  • - TP. Hà Nội (2 chi nhánh):
    • +) Trụ sở: Lô C10-LK4-Ô 34, Khu C, KĐT mới Lê Trọng Tấn - Geleximco, phường Dương Nội
    • +) Kho hàng: xóm 2, xã An Khánh
  • - TP. Hồ Chí Minh (3 chi nhánh):
    • +) Số 1264/2 Kha Vạn Cân, phường Linh Xuân
    • +) Số 348 Nguyễn Văn Linh, phường Tân Thuận
    • +) Số 52 Cao Lân, phường An Phú
  • - TP. Đà Nẵng (1 chi nhánh):
    • +) Số 273 Điện Biên Phủ, phường Thanh Khê

Daikin VAM1000HVE có lưu lượng gió 1,000m³/h, phù hợp cho các khu vực khoảng 33 - 40 người như văn phòng lớn, phòng đào tạo, showroom, nhà hàng, phòng gym, trung tâm dịch vụ khách hàng hoặc không gian thương mại dùng điều hòa thường xuyên. Nếu nhu cầu cấp khí tươi thấp hơn, Quý khách có thể tham khảo VAM650HVE hoặc VAM800HVE. Với các công trình có diện tích rất lớn hoặc cần chia tải theo nhiều khu vực, có thể cân nhắc phương án kết hợp nhiều thiết bị VAM-HVE hoặc tham khảo thêm các giải pháp xử lý không khí khác trong danh mục thiết bị xử lý không khí Daikin.
