Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM350HVE

Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM350HVE 350m³/h

Daikin VAM350HVE là model thiết bị thông gió thu hồi nhiệt có lưu lượng gió 350m³/h trong dòng Daikin VAM-HVE Series. Thiết bị phù hợp với các công trình cần bổ sung khí tươi ổn định cho nhóm khoảng 11 - 14 người, đặc biệt là văn phòng làm việc, phòng họp, showroom, cửa hàng, quán cafe hoặc các khu vực dịch vụ thường xuyên sử dụng điều hòa.

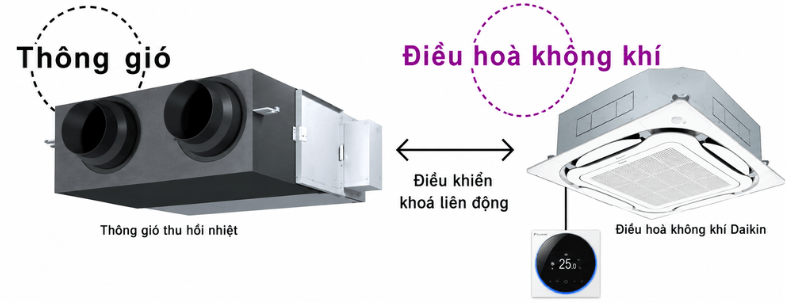

Thông gió VAM350HVE kết hợp điều hòa không khí Daikin

1. Thông số kỹ thuật thiết bị cấp khí tươi thu hồi nhiệt Daikin VAM350HVE

Thông số	VAM350HVE
Nguồn điện	1 pha, 220-240V / 220V, 50/60Hz
Lưu lượng gió	Rất cao: 350 / 350 m³/h Cao: 350 / 350 m³/h Thấp: 275 / 235 m³/h
Hiệu suất trao đổi nhiệt cho làm lạnh	Rất cao: 65.0 / 65.0% Cao: 65.0 / 65.0% Thấp: 70.0 / 70.0%
Hiệu suất trao đổi nhiệt cho sưởi ấm	Rất cao: 79.5 / 79.5% Cao: 79.5 / 79.5% Thấp: 81.5 / 82.0%
Hiệu suất trao đổi nhiệt Entanpy cho làm lạnh	Rất cao: 62.5 / 62.5% Cao: 62.5 / 62.5% Thấp: 64.5 / 65.0%
Hiệu suất trao đổi nhiệt Entanpy cho sưởi ấm	Rất cao: 72.0 / 72.0% Cao: 72.0 / 72.0% Thấp: 74.5 / 75.0%
Điện năng tiêu thụ - Chế độ trao đổi nhiệt	Rất cao: 163-170 / 207W Cao: 132-142 / 145W Thấp: 114-123 / 144W
Điện năng tiêu thụ - Chế độ Bypass	Rất cao: 163-170 / 207W Cao: 132-142 / 145W Thấp: 114-123 / 144W
Độ ồn - Chế độ trao đổi nhiệt	Rất cao: 32.0-33.0 / 34.5dB(A) Cao: 30.0-31.5 / 27.5dB(A) Thấp: 26.5-28.5 / 22.0dB(A)
Độ ồn - Chế độ Bypass	Rất cao: 32.5-33.5 / 34.5dB(A) Cao: 31.0-32.0 / 27.5dB(A) Thấp: 27.0-29.0 / 23.0dB(A)
Kích thước (C x R x D)	306 x 800 x 879mm
Trọng lượng	31kg
Vỏ máy	Thép tráng kẽm
Vật liệu cách nhiệt	Xốp polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của hai dòng khí ngược chiều
Vật liệu trao đổi nhiệt	Giấy không cháy
Bộ lọc khí	Lớp sợi phủ đa hướng
Quạt	Quạt Sirocco
Áp suất tĩnh ngoài	Rất cao: 170-185 / 230PaCao: 145-165 / 80PaThấp: 90-102 / 36Pa
Công suất động cơ quạt	0.100 x 2kW
Tỷ lệ lưu lượng gió cấp thực tế	90%
Đường kính ống nối	φ150mm

Ghi chú:

• - ác thông số kỹ thuật được công bố theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất và có thể thay đổi tùy điều kiện lắp đặt thực tế.
• - Daikin VAM350HVE là thiết bị cấp khí tươi thu hồi nhiệt, không thay thế chức năng làm lạnh hoặc sưởi ấm của điều hòa không khí.

2. Đặc điểm nổi bật của Daikin VAM350HVE trong hệ thống cấp khí tươi công trình

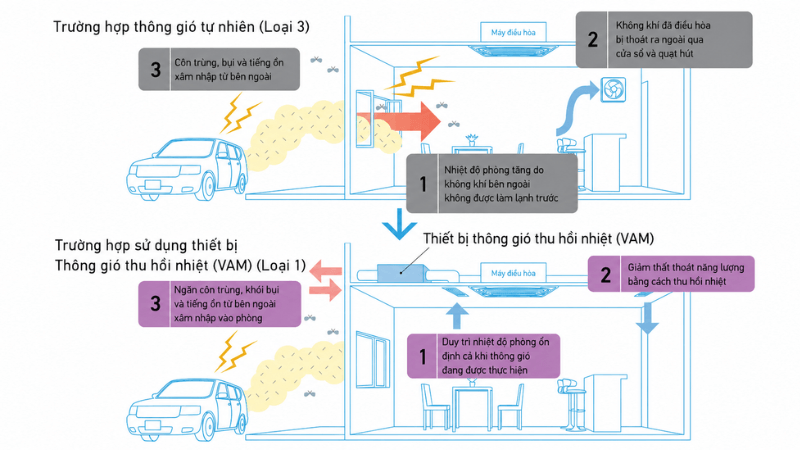

2.1. Cấp khí tươi và thải khí tù đọng bằng thông gió cơ Loại 1

Daikin VAM350HVE sử dụng phương pháp thông gió cơ Loại 1, tức là cả quá trình cấp khí tươi và thải khí trong phòng đều được kiểm soát bằng quạt cơ học. Thiết bị chủ động đưa không khí ngoài trời vào không gian sử dụng, đồng thời hút thải khí tù đọng, CO₂, mùi và hơi ẩm ra ngoài theo đường gió riêng.

Thông gió thu hồi nhiệt VAM350HVE cấp khí tươi và thải khí

Cơ chế vận hành này liên tục đưa không khí tươi từ bên ngoài vào phòng sau khi được lọc qua hệ thống lọc khí của thiết bị, đồng thời thải không khí tù đọng chứa CO₂, mùi và hơi ẩm ra ngoài. Nhờ đó, không gian bên trong luôn duy trì được độ thông thoáng, hỗ trợ cải thiện chất lượng không khí và giảm cảm giác bí bách khi sử dụng điều hòa trong thời gian dài.

2.2. Thu hồi nhiệt toàn phần để giảm tải cho hệ điều hòa

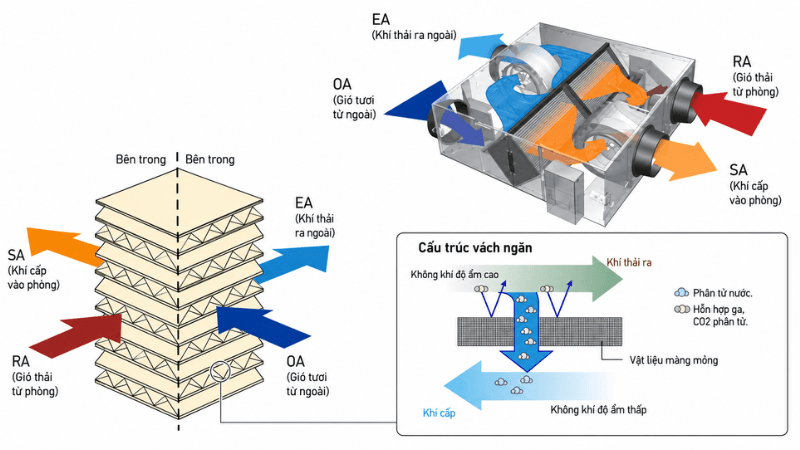

VAM350HVE được trang bị bộ trao đổi nhiệt toàn phần, cho phép trao đổi cả nhiệt hiện và nhiệt ẩn giữa hai dòng khí ngược chiều. Không khí tươi trước khi cấp vào phòng sẽ được xử lý sơ bộ thông qua lõi trao đổi nhiệt, nhờ đó hạn chế chênh lệch nhiệt độ và độ ẩm so với không gian đang được điều hòa.

Đối với các công trình như văn phòng, phòng họp, cửa hàng, showroom hoặc khu vực tiếp khách dùng điều hòa nhiều giờ, cơ chế thu hồi nhiệt giúp quá trình thông gió diễn ra ổn định hơn mà không làm hệ điều hòa phải xử lý toàn bộ tải nhiệt từ không khí ngoài trời đi vào.

VAM350HVE giảm tải cho hệ thống điều hòa nhờ thu hồi nhiệt

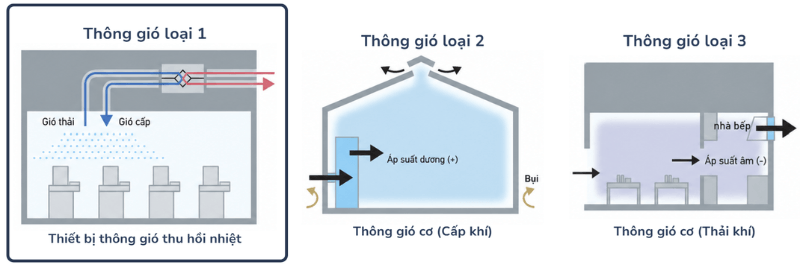

2.3. Luồng gió ổn định nhờ phương pháp thông gió loại 1

Daikin VAM350HVE vận hành theo phương pháp thông gió cơ Loại 1, trong đó cả quá trình cấp khí tươi vào phòng và thải khí trong phòng ra ngoài đều được thực hiện bằng quạt cơ học. Đây là nguyên lý thông gió được sử dụng phổ biến trong các công trình cần kiểm soát lưu lượng không khí một cách chủ động và ổn định.

Bên trong thiết bị, hai quạt Sirocco đảm nhiệm riêng biệt chức năng cấp gió và thải gió, giúp duy trì quá trình trao đổi không khí liên tục giữa môi trường bên ngoài và không gian sử dụng. Nhờ đó, không khí tươi được đưa vào phòng đồng thời với việc loại bỏ không khí tù đọng chứa CO₂, mùi và hơi ẩm, tạo nên chu trình thông gió khép kín và hiệu quả hơn so với các giải pháp chỉ cấp hoặc chỉ hút khí đơn thuần.

Thông gió cơ Loại 1 trên thiết bị VAM350HVE

2.4. Vận hành tăng cường Fresh Up hỗ trợ kiểm soát áp suất

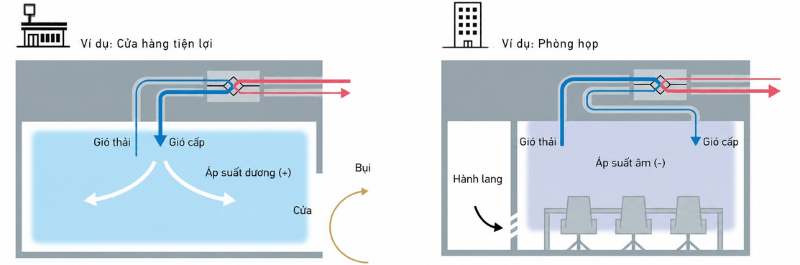

Tính năng Fresh Up trên VAM350HVE cho phép điều chỉnh cân bằng giữa lượng gió cấp và lượng gió thải tùy theo yêu cầu vận hành của không gian:

• - Tạo áp suất dương (+): Khi cần hạn chế bụi, mùi hoặc không khí nóng ẩm từ bên ngoài xâm nhập, hệ thống có thể tăng lượng gió cấp.
• - Tạo áp suất âm (-): với các khu vực có mùi, hơi ẩm hoặc không khí cần kiểm soát không lan sang khu vực khác, thiết bị có thể tăng lượng gió thải.

Tính năng này đặc biệt hữu ích cho phòng họp, khu dịch vụ khách hàng, khu vực ăn uống nhỏ, phòng tư vấn, showroom hoặc các không gian cần kiểm soát hướng di chuyển của luồng khí trong công trình.

Thiết bị thông gió Daikin VAM350HVE có chế độ Fresh up

2.5. Điều chỉnh lưu lượng gió theo CO₂ khi kết hợp cảm biến tùy chọn

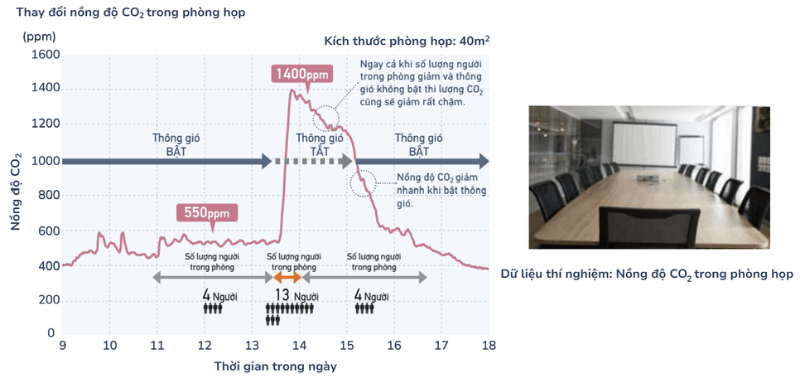

Trong phòng họp, lớp học nhỏ hoặc khu vực làm việc kín, nồng độ CO₂ có thể tăng nhanh khi số người trong phòng tăng lên. Daikin minh họa trường hợp phòng họp có 13 người, khi không bật thông gió, nồng độ CO₂ có thể tăng lên mức cao khoảng 1400ppm; khi thông gió hoạt động, khí tù đọng được thải ra ngoài và nồng độ CO₂ giảm rõ rệt hơn.

Dữ liệu thực nghiệm VAM350HVE thay đổi nồng độ CO₂ trong phòng họp

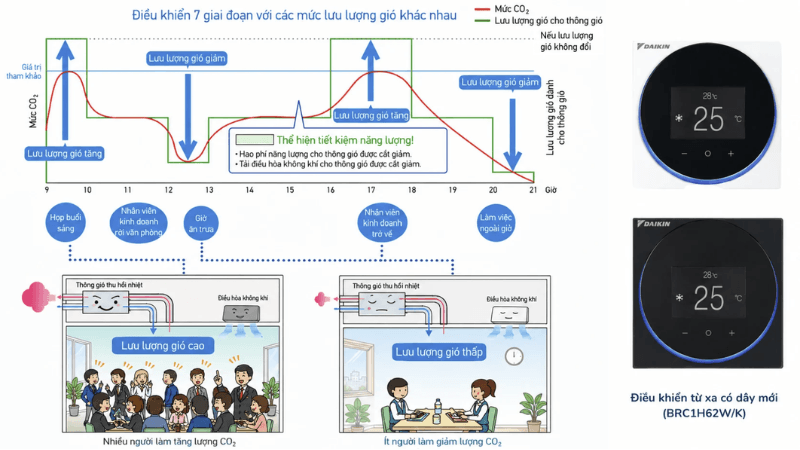

VAM350HVE có thể kết hợp cảm biến CO₂ tùy chọn để điều chỉnh lưu lượng gió theo tình trạng sử dụng phòng. Khi đông người, thiết bị tăng cấp gió để bổ sung nhiều khí tươi hơn. Khi phòng ít người hoặc vắng người, hệ thống giảm lưu lượng để tránh thông gió quá mức, hỗ trợ tiết kiệm năng lượng. Chỉ số chất lượng không khí được hiển thị bằng số trực quan ngay trên màn hình của bộ điều khiển từ xa có dây mới BRC1H62W/K, giúp người dùng thuận tiện theo dõi.

Biểu đồ VAM350HVE thay đổi CO₂ theo mật độ người sử dụng phòng

2.6. Liên động với điều hòa Daikin để tối ưu vận hành

Daikin VAM350HVE có thể kết nối liên động với hệ thống điều hòa Daikin, giúp đồng bộ hoạt động giữa thông gió và điều hòa theo từng trạng thái sử dụng thực tế của công trình:

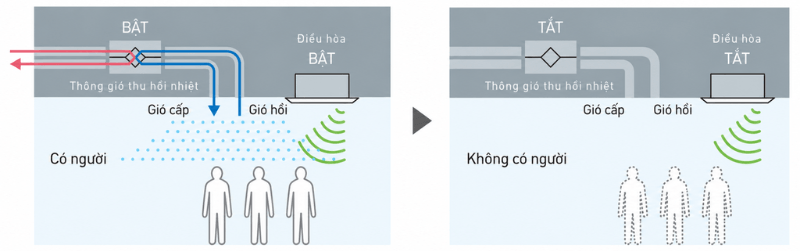

• - Chức năng dừng theo cảm biến: Khi cảm biến "mắt thần" trên điều hòa nhận biết không có người trong phòng, hệ thống có thể dừng hoạt động theo cài đặt để giảm lãng phí năng lượng.

Minh họa chức năng tự động dừng khi không phát hiện người dùng

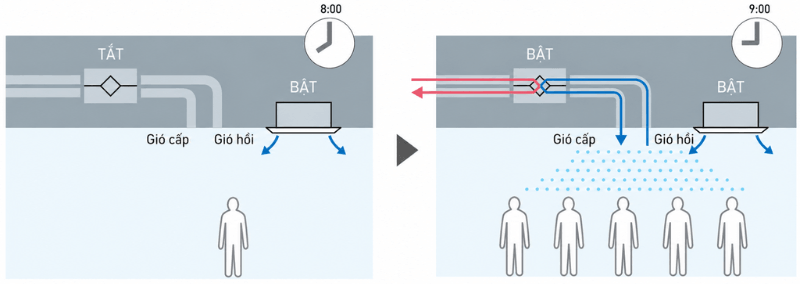

• - Điều khiển Làm lạnh trước / Sưởi ấm trước: Khi điều hòa vừa khởi động, thiết bị thông gió có thể trì hoãn vận hành trong một khoảng thời gian cài đặt để giảm tải nhiệt bổ sung từ không khí ngoài trời.

Sơ đồ VAM350HVE vận hành trì hoãn thông gió

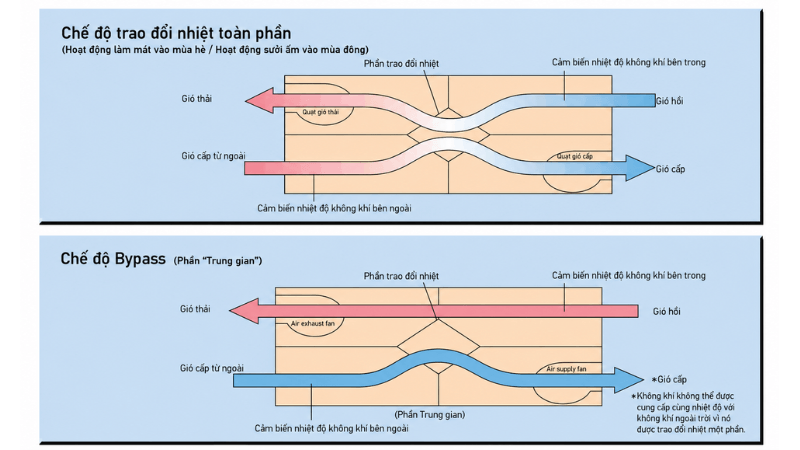

• - Tự động chuyển đổi chế độ thông gió: Hệ thống có thể chuyển giữa chế độ trao đổi nhiệt toàn phần và chế độ Bypass theo trạng thái hoạt động của điều hòa.

Cơ chế VAM350HVE chuyển đổi chế độ thông gió tự động

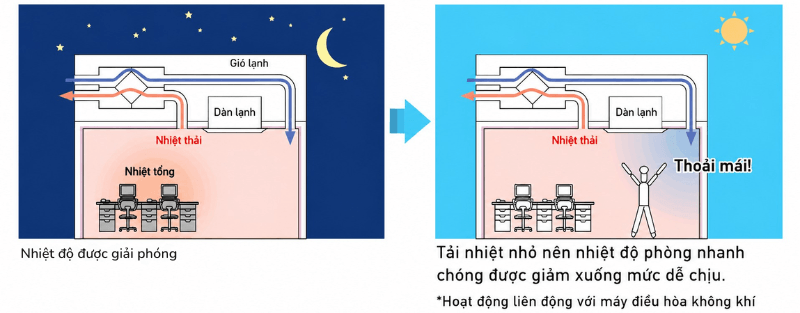

• - Làm mát phòng vào ban đêm: Khi nhiệt độ ngoài trời thuận lợi và điều hòa đã tắt, thiết bị có thể hỗ trợ đưa lượng nhiệt tích tụ trong phòng ra ngoài nhanh hơn, giúp không gian đạt trạng thái dễ chịu hơn trước khi bắt đầu chu kỳ vận hành tiếp theo.

Giải pháp VAM350HVE giúp làm mát bằng thông gió ban đêm

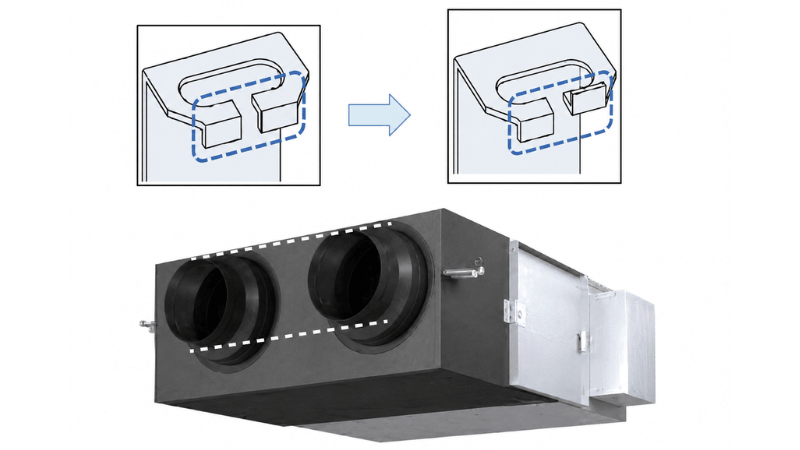

2.7. Các cải tiến hỗ trợ lắp đặt và bảo trì thuận tiện hơn

Một điểm đáng chú ý của Daikin VAM350HVE là áp suất tĩnh ngoài ở cấp rất cao đạt 170-185 / 230Pa theo điều kiện 50/60Hz. Thông số này giúp thiết bị vận hành hiệu quả hơn với các hệ thống ống gió có tổn thất áp suất lớn, đồng thời tăng tính linh hoạt trong thiết kế và bố trí đường ống.

Bên cạnh đó, dòng Daikin VAM-HVE còn được cải tiến nhằm hỗ trợ quá trình lắp đặt và vận hành:

• - Cải tiến móc treo: Thiết kế mới có cấu trúc chống rơi đai ốc, giúp cố định thiết bị chắc chắn và hạn chế rung lắc khi vận hành.
• - Đầu nối ống song song: Các họng nối được bố trí song song, giúp việc thi công và kết nối hệ thống ống gió thuận tiện hơn.
• - Đơn giản hóa đấu nối: Bo mạch hỗ trợ nhận tín hiệu tiếp xúc ngoại vi để thay đổi lưu lượng hoặc chế độ vận hành, đồng thời tích hợp sẵn các cổng tín hiệu cho bộ giảm chấn ngoài, báo lỗi hệ thống và cảnh báo bẩn phin lọc.

Các cải tiến hỗ trợ lắp đặt trên Daikin VAM350HVE

2.8. Đáp ứng tiêu chuẩn kiểm định quốc tế về hiệu suất mới

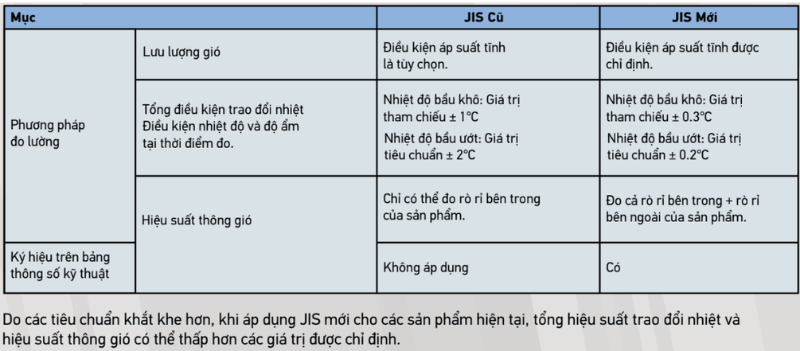

Dòng thiết bị thông gió thu hồi nhiệt Daikin VAM-HVE được kiểm định theo tiêu chuẩn JIS B8628: 2017, tương đương tiêu chuẩn quốc tế ISO 16494. Tiêu chuẩn này đánh giá các thông số quan trọng như lưu lượng gió, hiệu suất trao đổi nhiệt, điện năng tiêu thụ, độ ồn, áp suất tĩnh và mức rò rỉ không khí trong quá trình vận hành.

So với phương pháp đánh giá trước đây, tiêu chuẩn hiện hành áp dụng quy trình kiểm tra chặt chẽ hơn với mức sai số nhiệt độ được kiểm soát khoảng 0.3oC, đồng thời yêu cầu công bố cụ thể áp suất tĩnh vận hành và đánh giá đầy đủ mức độ rò rỉ không khí cả bên trong lẫn bên ngoài thiết bị.

VAM350HVE áp dụng tiêu chuẩn JIS mới

Việc áp dụng tiêu chuẩn kiểm định mới giúp các thông số kỹ thuật của VAM350HVE được đánh giá theo phương pháp thống nhất và minh bạch hơn. Đây là cơ sở để các đơn vị tư vấn thiết kế, nhà thầu và chủ đầu tư tham khảo khi lựa chọn thiết bị cho công trình.

3. Không gian phù hợp sử dụng thiết bị thông gió VAM350HVE

Trong dải sản phẩm VAM-HVE, Daikin VAM350HVE là model phù hợp cho các không gian có số người sử dụng thường xuyên từ 11 - 14 người (tính theo mức cấp khí tươi tham khảo khoảng 25 - 30m³/h/người), thời gian vận hành điều hòa kéo dài hoặc yêu cầu chất lượng không khí ổn định trong suốt ngày làm việc.

Văn phòng / Khu làm việc nhóm / Phòng chức năng / Lớp học nhỏ (mật độ 5m²/người): Phù hợp cho không gian khoảng 55 - 70m². Nhóm công trình thường vận hành điều hòa liên tục trong giờ làm việc, cần cấp khí tươi ổn định để giảm cảm giác bí khí khi nhiều người làm việc cùng lúc.

Phòng họp / Phòng đào tạo / Phòng hội thảo nhỏ (mật độ 2m²/người): Phù hợp cho diện tích khoảng 22 - 28m². Không gian có mật độ người cao trong thời gian ngắn, dễ tăng CO₂ nhanh.

Showroom / Cửa hàng bán lẻ / Phòng giao dịch / Khu tư vấn khách hàng (mật độ 3m²/người): Phù hợp cho diện tích khoảng 33 - 42m². Việc cấp khí tươi giúp khu vực đón khách thoáng hơn, hạn chế cảm giác bí do đóng cửa dùng điều hòa và giảm nhu cầu mở cửa thường xuyên gây thất thoát hơi lạnh.

Quán cafe / Khu vực tiếp khách / Phòng chờ dịch vụ (mật độ 2m²/người): Thích hợp cho diện tích khoảng 22 - 28m², nhất là các không gian có khách ngồi lâu, dùng điều hòa liên tục và dễ phát sinh mùi, hơi ẩm hoặc CO₂ vào giờ cao điểm.

Phòng khám / Khu vực chăm sóc khách hàng / Phòng tư vấn chuyên môn (mật độ 3m²/người): Phù hợp cho diện tích khoảng 33 - 42m², giúp bổ sung khí tươi đều hơn cho khu vực kín có nhiều lượt khách ra vào trong ngày.

Khu vực phụ trợ trong khách sạn, trường học, nhà máy hoặc công trình thương mại (mật độ 5m²/người): Dùng cho phòng trực, phòng quản lý, phòng kỹ thuật, khu làm việc độc lập hoặc các phòng vận hành khoảng 55 - 70m² cần cải thiện lưu thông không khí.

Các không gian ứng dụng của Daikin VAM350HVE

4. Ứng dụng thực tế của Daikin VAM350HVE trong công trình vừa

Daikin VAM350HVE phù hợp với các khu vực có khoảng 11 - 14 người sử dụng đồng thời hoặc các không gian nhỏ đến vừa cần cấp khí tươi ổn định. Thiết bị giúp bổ sung không khí ngoài trời có kiểm soát, giảm tích tụ CO₂, mùi và hơi ẩm trong khi vẫn hỗ trợ hạn chế thất thoát năng lượng nhờ cơ chế thu hồi nhiệt.

• - Văn phòng / khu làm việc nhóm: duy trì luồng khí tươi cho nhóm nhân sự làm việc nhiều giờ trong phòng kín, giảm cảm giác bí và mệt.
• - Phòng họp / phòng đào tạo: kiểm soát CO₂ khi nhiều người tập trung, đặc biệt với các buổi họp hoặc đào tạo kéo dài.
• - Showroom / cửa hàng: giúp không gian đón khách dễ chịu hơn mà không cần mở cửa liên tục làm thất thoát hơi lạnh.
• - Quán cafe / khu vực tiếp khách: hỗ trợ trao đổi không khí trong khung giờ đông khách, hạn chế mùi và cảm giác ngột ngạt.
• - Phòng khám / phòng tư vấn: bổ sung khí tươi ổn định, tạo cảm giác sạch và thoáng hơn cho khách hàng hoặc bệnh nhân.
• - Khu phụ trợ nhà máy / khách sạn / trường học: cải thiện lưu thông không khí cho các phòng vận hành độc lập, phòng trực, phòng kỹ thuật hoặc khu làm việc kín.

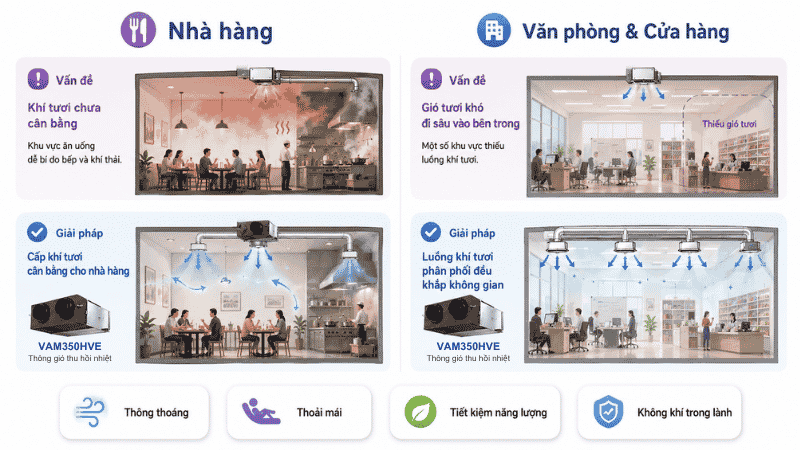

Các ứng dụng phổ biến trong thực tế của VAM350HVE

5. Sen Việt tư vấn thiết kế hệ thống điều hòa và thông gió phù hợp từng công trình

Việc lựa chọn thiết bị thông gió thu hồi nhiệt không chỉ dựa trên lưu lượng gió của từng model mà còn phụ thuộc vào đặc điểm thực tế của công trình. Các yếu tố như diện tích sử dụng, số lượng người thường xuyên có mặt, cách bố trí không gian, hệ thống điều hòa hiện hữu, chiều dài đường ống gió và yêu cầu chất lượng không khí đều ảnh hưởng trực tiếp đến hiệu quả vận hành của hệ thống.

Với kinh nghiệm triển khai các giải pháp HVAC cho nhiều lĩnh vực khác nhau, Sen Việt hỗ trợ khách hàng từ khâu khảo sát, tư vấn lựa chọn thiết bị đến thiết kế và triển khai hệ thống điều hòa kết hợp cấp khí tươi. Đội ngũ kỹ thuật sẽ đánh giá nhu cầu thực tế của từng dự án để đề xuất phương án phù hợp về lưu lượng gió, vị trí lắp đặt, giải pháp phân phối không khí, điều khiển vận hành và khả năng mở rộng trong tương lai.

• Website phân phối chính thức: daikinco.vn
• Hotline hỗ trợ tư vấn & khảo sát công trình: 0822.222.716
• Hệ thống chi nhánh Sen Việt:
  • - TP. Hà Nội (2 chi nhánh):
    • +) Trụ sở: Lô C10-LK4-Ô 34, Khu C, KĐT mới Lê Trọng Tấn - Geleximco, phường Dương Nội
    • +) Kho hàng: xóm 2, xã An Khánh
  • - TP. Hồ Chí Minh (3 chi nhánh):
    • +) Số 1264/2 Kha Vạn Cân, phường Linh Xuân
    • +) Số 348 Nguyễn Văn Linh, phường Tân Thuận
    • +) Số 52 Cao Lân, phường An Phú
  • - TP. Đà Nẵng (1 chi nhánh):
    • +) Số 273 Điện Biên Phủ, phường Thanh Khê

Để được tư vấn chính xác hơn, Quý khách có thể gửi bản vẽ mặt bằng, thông tin về công năng sử dụng, số lượng người dự kiến, thời gian vận hành trong ngày và hệ thống điều hòa đang sử dụng. Sen Việt sẽ tính toán nhu cầu cấp khí tươi và đề xuất cấu hình thiết bị phù hợp với từng không gian.

Daikin VAM350HVE là model lưu lượng 350m³/h, phù hợp cho các khu vực có khoảng 11 - 14 người sử dụng đồng thời như văn phòng làm việc, phòng họp, showroom, cửa hàng hoặc khu vực dịch vụ sử dụng điều hòa thường xuyên. Trong trường hợp công trình có quy mô nhỏ hơn, khách hàng có thể tham khảo các model VAM150HVE hoặc VAM250HVE. Đối với những không gian cần lưu lượng khí tươi lớn hơn, Daikin còn có các lựa chọn như VAM500HVE, VAM650HVE và nhiều model công suất cao khác trong dòng thiết bị thông gió thu hồi nhiệt cấp khí tươi Daikin.
