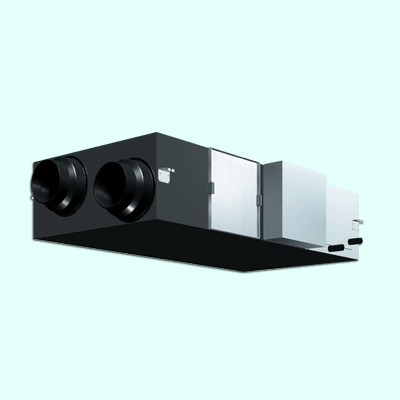

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM80GAV1

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM80GAV1

Daikin VKM80GAV1 là bộ thông gió thu hồi nhiệt có tích hợp dàn giãn nở trực tiếp DX-Coil, sử dụng cho nhu cầu cấp và xử lý không khí ngoài trời trong hệ thống điều hòa VRV. Thiết bị có lưu lượng gió 750m³/h ở chế độ cao và rất cao, đồng thời đạt áp suất tĩnh lên đến 170Pa để tăng tính linh hoạt khi bố trí đường ống gió.

Model VKM80GAV1 không tích hợp chức năng tạo ẩm. Với công trình cần xử lý thêm độ ẩm, Daikin có phiên bản VKM80GAMV1 có bộ tạo ẩm để lựa chọn theo yêu cầu của hệ thống.

1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VKM80GAV1

Model	VKM80GAV1 (không có bộ tạo ẩm)
Lưu lượng gió & áp suất (rất cao)	750m³/h - 170Pa
Lưu lượng gió & áp suất (cao)	750m³/h - 120Pa
Lưu lượng gió & áp suất (thấp)	640m³/h - 80Pa
Điện năng tiêu thụ (chế độ trao đổi nhiệt)	620/560/470W
Điện năng tiêu thụ (chế độ thông gió trực tiếp)	620/560/470W
Loại quạt	Quạt Sirocco
Công suất động cơ	0.28x2kW
Độ ồn (chế độ trao đổi nhiệt)	40/41/41.5dBA (rất cao) 37.5/38/39dBA (cao) 34.5/36/37dBA (thấp)
Độ ồn (chế độ thông gió trực tiếp)	40/41/41.5dBA (rất cao) 37.5/38/39dBA (cao) 34.5/36/37dBA (thấp)
Hiệu suất trao đổi nhiệt	78% (rất cao), 78% (cao), 79% (thấp)
Hiệu suất trao đổi Enthalpy (làm lạnh)	66% (rất cao), 66% (cao), 68% (thấp)
Hiệu suất trao đổi Enthalpy (sưởi ấm)	71% (rất cao), 71% (cao), 73% (thấp)
Vỏ máy	Thép mạ kẽm
Vật liệu cách nhiệt	Bọt Polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều
Màng trao đổi nhiệt	Giấy không cháy
Bộ lọc không khí	Lớp sợi phủ đa hướng
Công suất dàn giãn nở trực tiếp DX-Coil	4.5kW (làm lạnh) - 5.0kW (sưởi ấm)
Kích thước	387x1,764x1,214mm
Đường kính nối ống gió	Ø250mm
Khối lượng máy	109kg
Điều kiện môi trường	0°C-40°CDB, 80%RH hoặc nhỏ hơn (xung quanh máy) -15°C-40°CDB, 80%RH hoặc nhỏ hơn (OA)

2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VKM80GAV1

2.1. DX-Coil hỗ trợ xử lý luồng không khí ngoài trời trước khi cấp vào phòng

VKM80GAV1 sử dụng dàn giãn nở trực tiếp DX-Coil kết hợp với bộ thông gió thu hồi nhiệt để đáp ứng yêu cầu cấp gió tươi của công trình.
- Không khí ngoài trời được phân phối với tổn thất nhiệt thấp nhờ quá trình trao đổi và xử lý nhiệt trước khi đưa vào không gian sử dụng.
- Khi vận hành chế độ sưởi, DX-Coil thực hiện quá trình xử lý nhiệt từ trước, góp phần hạn chế luồng khí lạnh đi trực tiếp vào khu vực có người sử dụng.
- Khả năng tạo áp suất tĩnh cao giúp việc bố trí tuyến ống và các miệng gió linh hoạt hơn.

Hiệu quả trong việc cung cấp không khí ngoài trời với VKM80GAV1

2.2. Kết hợp xử lý khí tươi và điều hòa trong cùng hệ thống

Thay vì tổ chức riêng một hệ thống xử lý nhiệt cho khí tươi, VKM80GAV1 có thể vận hành kết hợp với các dàn lạnh điều hòa trung tâm Daikin trong cùng cấu hình VRV.
- Khi VKM được kết nối cùng các dàn lạnh tiêu chuẩn, tổng chỉ số công suất kết nối phải nằm trong phạm vi 50-130% chỉ số công suất của dàn nóng.

Xử lý không khí ngoài trời kết hợp với hệ thống điều hòa

2.3. Sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh hoặc sưởi

DX-Coil trên VKM80GAV1 là dàn trao đổi nhiệt làm lạnh hoặc sưởi không khí bằng môi chất lạnh từ hệ thống VRV Daikin. Đây là điểm giúp dòng VKM vừa thực hiện chức năng thông gió thu hồi nhiệt, vừa có khả năng chủ động xử lý nhiệt cho luồng khí ngoài trời.

Dàn giãn nở trực tiếp DX-Coil trên VKM80GAV1

2.4. Hạ chênh lệch nhiệt độ của khí ngoài trời trước khi cấp vào không gian

Sau quá trình trao đổi nhiệt, không khí ngoài trời tiếp tục được làm lạnh hoặc sưởi qua DX-Coil. Nhờ đó, nhiệt độ luồng khí cấp được đưa đến gần nhiệt độ phòng hơn, giúp giảm phần tải xử lý của dàn lạnh bên trong.

Xử lý không khí ngoài trời trước khi cấp vào phòng

3. Không gian lắp đặt phù hợp cho Daikin VKM80GAV1

VKM80GAV1 nằm ở nhóm lưu lượng trung bình của dòng VKM, phù hợp với những khu vực cần cấp khí tươi thường xuyên nhưng chưa cần đến lưu lượng của model VKM100GAV1. Một số ứng dụng có thể xem xét gồm:
- Văn phòng và khu vực làm việc kín: cần đưa khí tươi vào liên tục trong thời gian sử dụng điều hòa.
- Phòng họp, phòng đào tạo: có mật độ người thay đổi và cần bổ sung không khí ngoài trời trong thời gian sử dụng.
- Showroom, cửa hàng và khu dịch vụ: cần vừa cấp khí tươi vừa xử lý nhiệt độ khí cấp để hạn chế ảnh hưởng đến điều kiện điều hòa trong phòng.
- Biệt thự hoặc căn hộ sử dụng VRV: có nhu cầu tích hợp thông gió thu hồi nhiệt và xử lý khí tươi trên cùng hệ thống điều hòa.

Trong dải VKM không tạo ẩm, nếu lưu lượng thiết kế thấp hơn có thể xem xét model VKM50GAV1. Ngược lại, với khu vực cần lưu lượng cao hơn 750m³/h, VKM100GAV1 lưu lượng 950m³/h là phương án liền kề để đối chiếu.

4. Câu hỏi thường gặp về thiết bị xử lý không khí Daikin VKM80GAV1

4.1. Cột áp 170Pa của VKM80GAV1 có ý nghĩa gì?

Áp suất tĩnh cao giúp thiết bị có khả năng vượt trở lực của hệ thống ống gió tốt hơn, qua đó tăng sự linh hoạt khi bố trí tuyến ống và các miệng cấp khí.

4.2. VKM80GAV1 có làm lạnh trực tiếp không khí ngoài trời không?

Có. DX-Coil sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh hoặc sưởi luồng không khí ngoài trời sau quá trình trao đổi nhiệt.

4.3. Có thể dùng VKM80GAV1 khi công trình yêu cầu tạo ẩm không?

VKM80GAV1 không có bộ tạo ẩm. Nếu thiết kế yêu cầu chức năng này, nên đối chiếu với VKM80GAMV1 là phiên bản cùng nhóm lưu lượng có tích hợp bộ tạo ẩm.

4.4. Nên chọn VKM80GAV1 hay chuyển lên VKM100GAV1?

VKM80GAV1 đạt lưu lượng tối đa 750m³/h, trong khi VKM100GAV1 đạt 950m³/h. Việc lựa chọn cần căn cứ vào lưu lượng khí tươi yêu cầu và thiết kế đường ống của từng khu vực.

4.5. Giá máy VKM80GAV1 là bao nhiêu?

Quý khách có thể liên hệ Proshop Daikin Sen Việt qua hotline 082.2222.716 hoặc email daikin@senviet.co để nhận báo giá VKM80GAV1 và tư vấn cấu hình phù hợp với công trình.
