Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM800HVE

Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM800HVE 800m³/h

Daikin VAM800HVE là model thiết bị thông gió thu hồi nhiệt công suất lớn trong dòng Daikin VAM-HVE Series, có lưu lượng gió tối đa 800m³/h. Đây là lựa chọn phù hợp cho các khu vực cần bổ sung khí tươi ở mức cao, thường xuyên có nhiều người sử dụng cùng lúc và không thể chỉ phụ thuộc vào mở cửa, quạt hút hoặc thông gió tự nhiên.

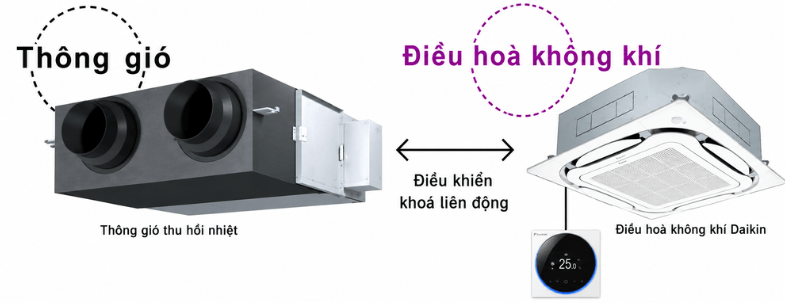

Thông gió thu hồi nhiệt VAM800HVE kết nối với điều hòa Daikin

1. Thông số kỹ thuật thiết bị thông gió thu hồi nhiệt công suất lớn Daikin VAM800HVE

Thông số	VAM800HVE
Nguồn điện	1 pha, 220-240V / 220V, 50/60Hz
Lưu lượng gió	Rất cao: 800 / 800 m³/h Cao: 800 / 800 m³/h Thấp: 720 / 610 m³/h
Hiệu suất trao đổi nhiệt cho làm lạnh	Rất cao: 61.5 / 61.5% Cao: 61.5 / 61.5% Thấp: 64.0 / 65.0%
Hiệu suất trao đổi nhiệt cho sưởi ấm	Rất cao: 74.0 / 74.0% Cao: 74.0 / 74.0% Thấp: 76.0 / 76.5%
Hiệu suất trao đổi nhiệt Entanpy cho làm lạnh	Rất cao: 63.0 / 63.0% Cao: 63.0 / 63.0% Thấp: 64.5 / 65.5%
Hiệu suất trao đổi nhiệt Entanpy cho sưởi ấm	Rất cao: 72.0 / 72.0% Cao: 72.0 / 72.0% Thấp: 74.0 / 75.0%
Điện năng tiêu thụ - Chế độ trao đổi nhiệt	Rất cao: 644-684 / 829W Cao: 603-612 / 712W Thấp: 504-544 / 562W
Điện năng tiêu thụ - Chế độ Bypass	Rất cao: 644-684 / 829W Cao: 603-612 / 712W Thấp: 504-544 / 562W
Độ ồn - Chế độ trao đổi nhiệt	Rất cao: 41.5-42.5 / 41.0dB(A) Cao: 39.5-41.0 / 37.0dB(A) Thấp: 36.0-38.5 / 33.0dB(A)
Độ ồn - Chế độ Bypass	Rất cao: 41.5-42.5 / 41.0dB(A) Cao: 39.5-41.0 / 37.0dB(A) Thấp: 36.0-38.5 / 33.0dB(A)
Kích thước (C x R x D)	387 x 1,012 x 1,110mm
Trọng lượng	63kg
Vỏ máy	Thép tráng kẽm
Vật liệu cách nhiệt	Xốp polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của hai dòng khí ngược chiều
Vật liệu trao đổi nhiệt	Giấy không cháy
Bộ lọc khí	Lớp sợi phủ đa hướng
Quạt	Quạt Sirocco
Áp suất tĩnh ngoài	Rất cao: 205-225 / 220Pa Cao: 155-195 / 100Pa Thấp: 115-150 / 70Pa
Công suất động cơ quạt	0.190 x 2kW
Tỷ lệ lưu lượng gió cấp thực tế	90%
Đường kính ống nối	φ250mm

Ghi chú:

• - Các thông số kỹ thuật được công bố theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất. Khi lắp đặt thực tế, độ ồn, lưu lượng gió, áp suất tĩnh và hiệu quả vận hành có thể thay đổi theo chiều dài ống gió, số lượng co nối, miệng gió, vị trí đặt máy và độ vang của không gian.

• - Daikin VAM800HVE là thiết bị thông gió thu hồi nhiệt, không thay thế chức năng làm lạnh hoặc sưởi ấm của điều hòa không khí.

2. Đặc điểm nổi bật của Daikin VAM800HVE trong hệ thống cấp khí tươi công trình

2.1. Cấp khí tươi và thải khí tù đọng bằng hệ thống thông gió

Daikin VAM800HVE sử dụng hệ thống quạt cơ học để đưa không khí tươi từ ngoài trời vào công trình và hút thải không khí đã qua sử dụng ra ngoài theo hai tuyến gió riêng biệt. Nhờ đó, quá trình trao đổi không khí không phụ thuộc vào việc mở cửa, hướng gió tự nhiên hoặc chênh lệch áp suất ngẫu nhiên trong phòng.

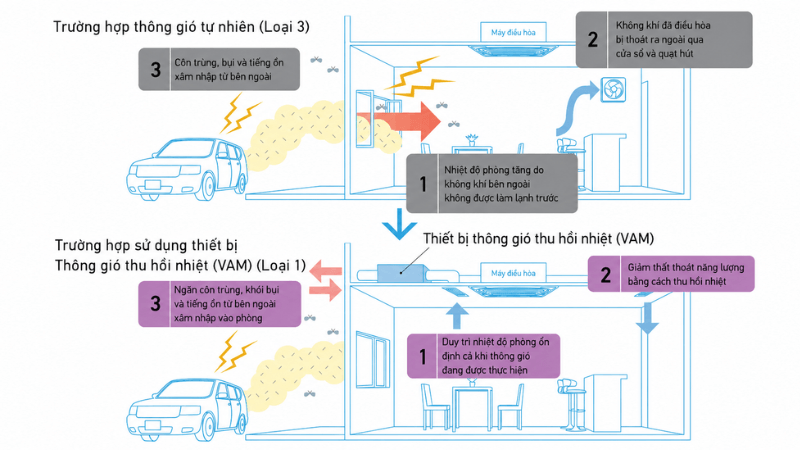

VAM800HVE cấp khí tươi và hút thải khí tù đọng

Không khí tươi trước khi cấp vào không gian sử dụng sẽ đi qua thiết bị, trong khi khí thải chứa CO₂, mùi và hơi ẩm được đưa ra ngoài qua đường gió thải. Cách vận hành này giúp hệ thống kiểm soát tốt hơn chất lượng không khí trong các không gian kín dùng điều hòa, nhất là khi công trình có nhiều người sử dụng cùng lúc.

2.2. Thu hồi nhiệt toàn phần giúp hạn chế thất thoát năng lượng

VAM800HVE được trang bị bộ trao đổi nhiệt toàn phần, cho phép trao đổi cả nhiệt hiện và nhiệt ẩn giữa luồng khí tươi cấp vào và luồng khí thải đưa ra ngoài. Nhờ đó, không khí ngoài trời không đi trực tiếp vào phòng như quạt cấp gió thông thường, mà được xử lý sơ bộ thông qua lõi trao đổi nhiệt trước khi cấp vào không gian điều hòa.

Cơ chế này giúp hạn chế biến động nhiệt độ và độ ẩm khi thông gió. Thay vì làm hệ điều hòa phải xử lý toàn bộ tải nhiệt từ không khí ngoài trời, thiết bị thu hồi một phần năng lượng từ luồng khí thải để hỗ trợ quá trình cấp khí tươi hiệu quả hơn.

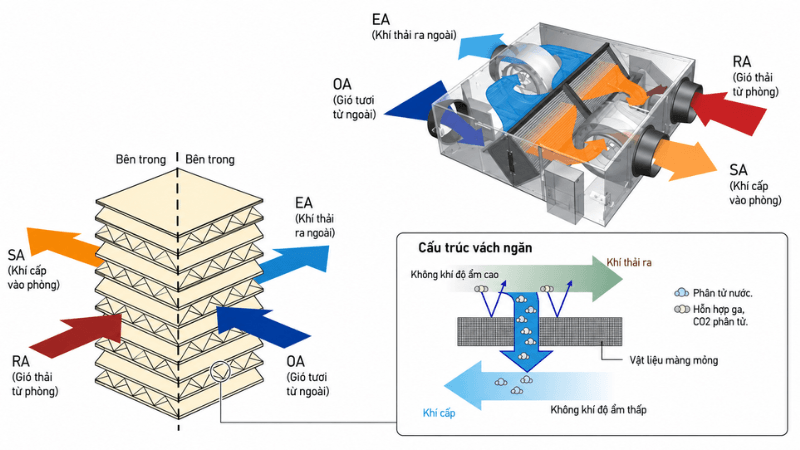

Trao đổi nhiệt toàn phần của VAM800HVE giúp tiết kiệm năng lượng khi cấp khí tươi

2.3. Thông gió cơ Loại 1 giải pháp cao cấp cho không gian kín dùng điều hòa

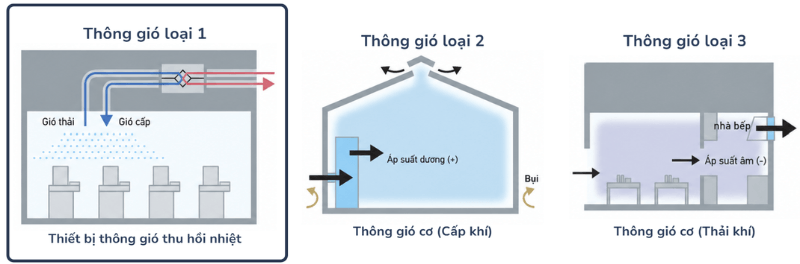

Trong các phương pháp thông gió phổ biến, thông gió Loại 1 là giải pháp kiểm soát chủ động nhất vì cả khí cấp và khí thải đều được vận hành bằng cơ học. Điều này khác với thông gió tự nhiên hoặc các hệ thống chỉ hút thải một chiều, vốn dễ phụ thuộc vào hướng gió, độ kín phòng, vị trí cửa và chênh lệch áp suất giữa các khu vực.

Hai quạt Sirocco bên trong thiết bị đảm nhiệm riêng đường gió cấp và đường gió thải, giúp duy trì quá trình trao đổi không khí cân bằng hơn. Không gian bên trong được bổ sung khí tươi liên tục, trong khi khí tù đọng, CO₂, mùi và hơi ẩm được đưa ra ngoài theo tuyến riêng. Đây là lý do thiết bị thông gió thu hồi nhiệt phù hợp với các công trình điều hòa kín cần kiểm soát chất lượng không khí bài bản hơn so với quạt hút hoặc mở cửa thông gió thông thường.

Sơ đồ nguyên lý thông gió cơ Loại 1 trên VAM800HVE

2.4. Chế độ Fresh up giúp điều chỉnh cân bằng áp suất trong không gian sử dụng

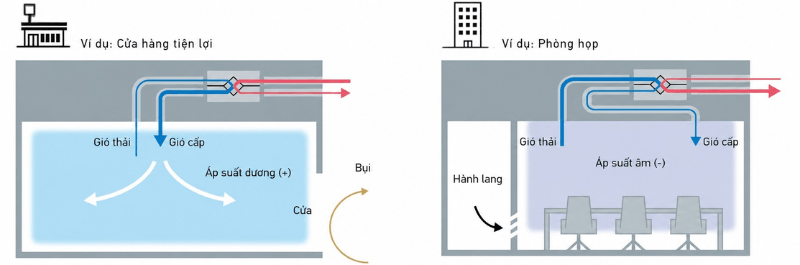

Vận hành tăng cường Fresh up cho phép thay đổi cân bằng giữa lượng gió cấp và lượng gió thải để hỗ trợ kiểm soát áp suất tương đối trong phòng:

• - Tạo áp suất dương (+): Khi tăng lượng gió cấp lớn hơn gió thải, không gian có thể hạn chế bụi, mùi, hơi ẩm hoặc không khí nóng từ bên ngoài xâm nhập qua khe hở.

• - Tạo áp suất âm (-): Khi tăng lượng gió thải lớn hơn gió cấp, hệ thống có thể hạn chế không khí bên trong lan sang các khu vực lân cận.

Tính năng này giúp hệ thống thông gió không chỉ trao đổi không khí, mà còn hỗ trợ định hướng luồng khí trong công trình. Đây là điểm quan trọng khi thiết kế cho các khu vực có yêu cầu khác nhau về mùi, độ sạch, áp suất phòng hoặc hướng di chuyển của không khí.

Vận hành tăng cường Fresh up trên VAM800HVE hỗ trợ kiểm soát áp suất trong phòng

2.5. Cảm biến CO₂ tùy chọn giúp điều chỉnh thông gió theo nhu cầu thực tế

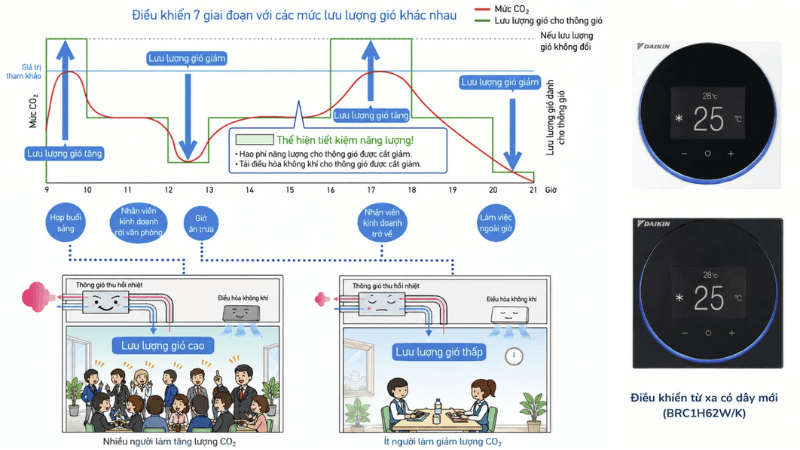

VAM800HVE có thể kết hợp cảm biến CO₂ tùy chọn để điều chỉnh lưu lượng thông gió theo chất lượng không khí trong phòng. Khi nồng độ CO₂ tăng do số người sử dụng nhiều hơn, hệ thống có thể tăng lưu lượng gió để bổ sung thêm khí tươi. Khi mật độ người giảm, thiết bị có thể hạ lưu lượng để tránh thông gió quá mức.

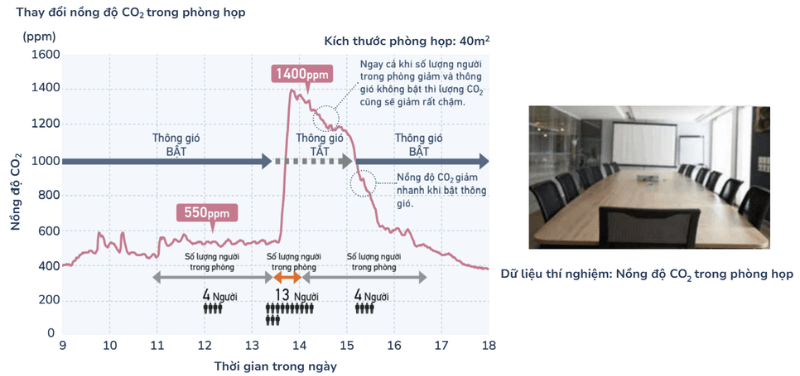

Daikin minh họa trường hợp phòng họp kín có nồng độ CO₂ tăng nhanh khi số người trong phòng tăng lên. Khi hệ thống thông gió hoạt động, khí tù đọng được thải ra ngoài và không khí tươi được bổ sung liên tục, giúp cải thiện chất lượng không khí rõ rệt hơn so với việc để phòng đóng kín trong thời gian dài.

Biểu đồ minh họa VAM800HVE thay đổi nồng độ CO₂ trong phòng họp kín

Khi dùng bộ điều khiển từ xa có dây BRC1H62W/K và cảm biến CO₂ tương ứng, người vận hành có thể theo dõi chỉ số CO₂ hiển thị trực quan trên màn hình. Điều này giúp việc quản lý hệ thống cấp khí tươi dựa trên dữ liệu cụ thể, thay vì chỉ dựa vào cảm giác bí hay ngột ngạt của người dùng.

Cảm biến CO₂ tùy chọn giúp VAM800HVE thay đổi lưu lượng gió

2.6. Liên động với điều hòa Daikin để tối ưu vận hành hệ thống

VAM800HVE được phát triển để hoạt động đồng bộ với các hệ thống điều hòa Daikin trong cùng công trình. Thay vì vận hành độc lập, thiết bị thông gió có thể trao đổi tín hiệu với điều hòa nhằm điều chỉnh thời điểm hoạt động, chế độ vận hành và lưu lượng thông gió phù hợp với điều kiện thực tế của không gian sử dụng:

• - Chức năng dừng trên cảm biến: Khi hệ thống nhận tín hiệu không có người trong phòng, thiết bị có thể tạm dừng theo cấu hình cài đặt nhằm tránh tiêu hao điện năng không cần thiết.

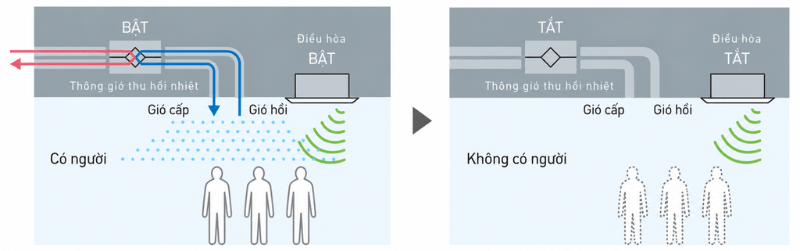

Cảm biến “mắt thần” trên VAM800HVE dừng hệ thống khi không có người

• - Điều khiển Làm lạnh trước / Sưởi ấm trước: Trong giai đoạn điều hòa mới khởi động, hệ thống có thể trì hoãn cấp khí tươi để không làm tăng tải lạnh hoặc tải sưởi đột ngột, giúp không gian đạt nhiệt độ mong muốn nhanh hơn.

VAM800HVE giúp trì hoãn cấp khí tươi trong giai đoạn điều hòa mới khởi động

• - Tự động chuyển chế độ thông gió: Thiết bị có khả năng chuyển đổi giữa chế độ thu hồi nhiệt và chế độ Bypass tùy theo điều kiện nhiệt độ trong nhà và ngoài trời.

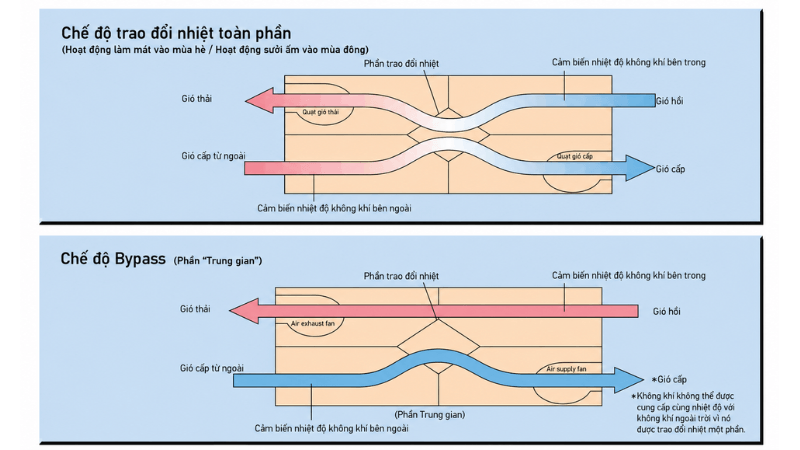

VAM800HVE tự động lựa chọn chế độ trao đổi nhiệt toàn phần hoặc Bypass

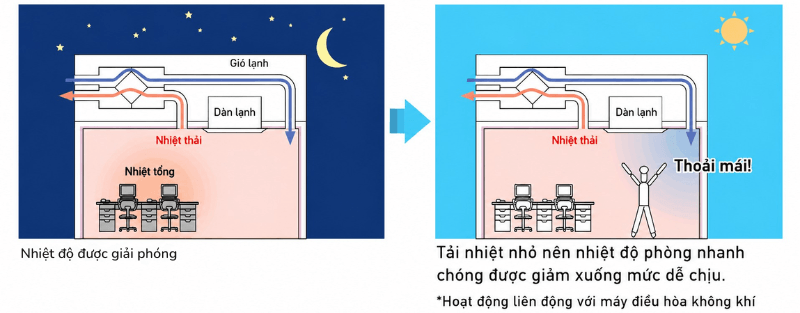

• - Làm mát phòng ngoài giờ làm việc: Vào ban đêm hoặc thời điểm công trình không sử dụng, hệ thống có thể tận dụng điều kiện không khí bên ngoài để hỗ trợ làm mát không gian trước khi bước vào chu kỳ vận hành mới.

Thông gió ban đêm từ VAM800HVE hỗ trợ thải nhiệt tích tụ trước chu kỳ mới

Nhờ khả năng phối hợp với hệ thống điều hòa, VAM800HVE phù hợp cho các tòa nhà văn phòng, trung tâm đào tạo, showroom, nhà hàng và các công trình thương mại cần quản lý vận hành theo lịch sử dụng cụ thể, đồng thời tối ưu hiệu quả năng lượng cho toàn bộ hệ thống HVAC.

2.7. Thiết kế cải tiến giúp lắp đặt và bảo trì thuận tiện hơn

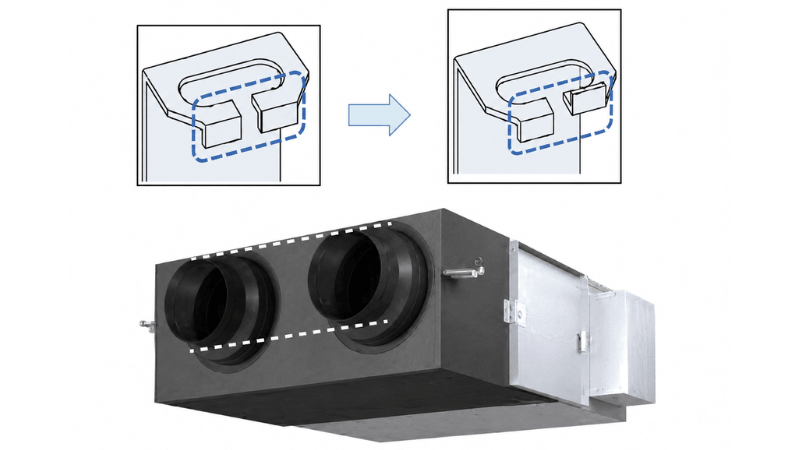

Dòng Daikin VAM-HVE được cải tiến về kết cấu để hỗ trợ kỹ thuật viên trong quá trình lắp đặt, đấu nối và bảo trì hệ thống. Với các model lưu lượng lớn như VAM800HVE, các cải tiến này đặc biệt quan trọng vì thiết bị có kích thước lớn, trọng lượng cao hơn và thường được lắp trong khu vực trần kỹ thuật hoặc phòng máy:

• - Móc treo cải tiến: Kích thước và hình dạng móc treo được tối ưu để hỗ trợ quá trình treo máy chắc chắn hơn. Cấu trúc chống rơi đai ốc giúp hạn chế rủi ro trong lúc thi công, kể cả khi cần thao tác ở các vị trí lắp đặt khó.

• - Bố trí đầu nối ống gió song song: Các đầu nối ống gió được sắp xếp song song, giúp việc triển khai tuyến ống cấp và ống thải gọn gàng hơn, giảm xung đột không gian với các hạng mục cơ điện khác trên trần.

• - Đấu nối tín hiệu đơn giản hơn: Bo mạch hỗ trợ nhận tín hiệu tiếp xúc bên ngoài để thay đổi lưu lượng gió hoặc chế độ vận hành. Thiết bị cũng có các ngõ ra phục vụ bộ giảm chấn ngoài, cảnh báo bất thường và cảnh báo vệ sinh phin lọc.

Các điểm cải tiến này giúp đơn vị thi công dễ bố trí thiết bị hơn trong công trình thực tế, đồng thời hỗ trợ quá trình kiểm tra và bảo trì định kỳ sau khi hệ thống đi vào vận hành.

Cải tiến trên VAM800HVE giúp lắp đặt dễ dàng hơn

2.8. Đáp ứng tiêu chuẩn kiểm định hiệu suất mới

Dòng thiết bị thông gió thu hồi nhiệt Daikin VAM-HVE được kiểm định theo tiêu chuẩn JIS B8628:2017, tương đương tiêu chuẩn quốc tế ISO 16494. Tiêu chuẩn này đánh giá các thông số cốt lõi của thiết bị như lưu lượng gió, hiệu suất trao đổi nhiệt, điện năng tiêu thụ, độ ồn, áp suất tĩnh và tỷ lệ rò rỉ không khí.

So với phương pháp đánh giá cũ, tiêu chuẩn mới yêu cầu điều kiện thử nghiệm chặt chẽ hơn, trong đó sai số nhiệt độ được kiểm soát nghiêm ngặt chỉ khoảng 0.3oC, áp suất tĩnh vận hành cần được xác định rõ và mức rò rỉ khí được đánh giá cả bên trong lẫn bên ngoài thiết bị.

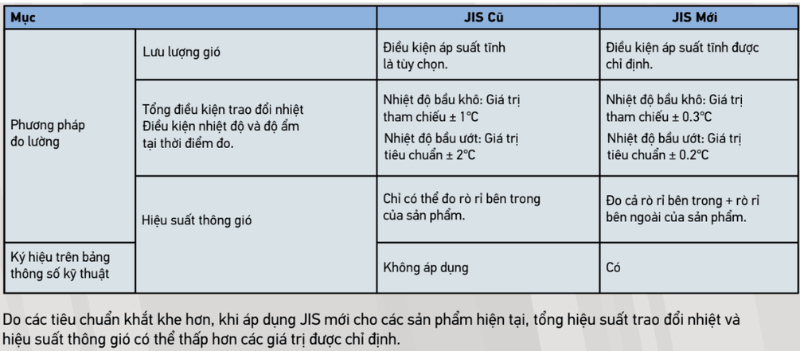

Đánh giá hiệu suất thiết bị VAM800HVE bằng tiêu chuẩn JIS mới

Việc áp dụng tiêu chuẩn kiểm định mới giúp thông số của VAM800HVE có cơ sở tham chiếu rõ ràng hơn, hỗ trợ các đơn vị tư vấn thiết kế, nhà thầu cơ điện và chủ đầu tư lựa chọn thiết bị theo dữ liệu kỹ thuật đáng tin cậy.

3. Thiết bị thông gió thu hồi nhiệt Daikin VAM800HVE phù hợp cho không gian nào?

Trong dòng Daikin VAM-HVE, VAM800HVE thuộc nhóm model lưu lượng lớn. Nếu tính theo mức cấp khí tươi tham khảo khoảng 25 - 30m³/h/người, thiết bị có thể đáp ứng khoảng 27 - 32 người cùng lúc.

Văn phòng mở / Khu làm việc nhóm lớn / Trung tâm vận hành nội bộ (mật độ ~5m²/người): Phù hợp cho diện tích khoảng 135 - 160m². Nhóm không gian này thường có nhiều bàn làm việc, thiết bị văn phòng, thời gian sử dụng kéo dài và yêu cầu khí tươi phân bổ đều trên toàn mặt bằng.

Phòng đào tạo / Phòng họp lớn / Hội thảo nội bộ (mật độ ~2m²/người): Phù hợp cho diện tích khoảng 54 - 64m². Đây là nhóm không gian dễ tăng CO₂ nhanh do số người tập trung trong thời gian ngắn, đặc biệt khi phòng đóng kín, dùng máy chiếu, màn hình, âm thanh và điều hòa liên tục.

Showroom lớn / Cửa hàng bán lẻ / Khu trưng bày sản phẩm (mật độ ~3m²/người): Thích hợp cho diện tích khoảng 81 - 96m². Thiết bị giúp bổ sung khí tươi cho khu vực đón khách và khu trưng bày, hạn chế tình trạng không khí tù đọng ở các góc xa cửa ra vào.

Nhà hàng / Quán cafe máy lạnh / Khu ăn uống kín (mật độ ~2 - 2,5m²/người): Có thể tham khảo cho diện tích khoảng 54 - 80m². Với nhóm công trình này, cần thiết kế riêng khu hút thải mùi, khu bếp và khu khách ngồi để tránh trộn lẫn luồng khí không phù hợp.

Phòng chờ đông khách / Sảnh tiếp nhận / Khu dịch vụ khách hàng: Phù hợp cho khu vực có lượng người thay đổi liên tục theo khung giờ. VAM800HVE giúp cấp khí tươi ổn định hơn cho không gian kín, nhất là khi khách hàng phải chờ lâu trong môi trường điều hòa.

Trường học / Trung tâm đào tạo / Phòng chức năng / Phòng gym: Có thể ứng dụng cho lớp học, phòng thực hành, phòng ngoại ngữ, phòng máy tính hoặc khu học nhóm có thời gian sử dụng theo ca. Việc cấp khí tươi giúp giảm tình trạng bí khí khi nhiều học viên sử dụng phòng liên tục.

Khách sạn / Nhà máy / Công trình thương mại: Phù hợp cho phòng nhân sự, phòng quản lý, phòng trực, khu phụ trợ, phòng vận hành độc lập hoặc các khu vực dịch vụ có diện tích lớn cần kiểm soát thông gió cơ ổn định.

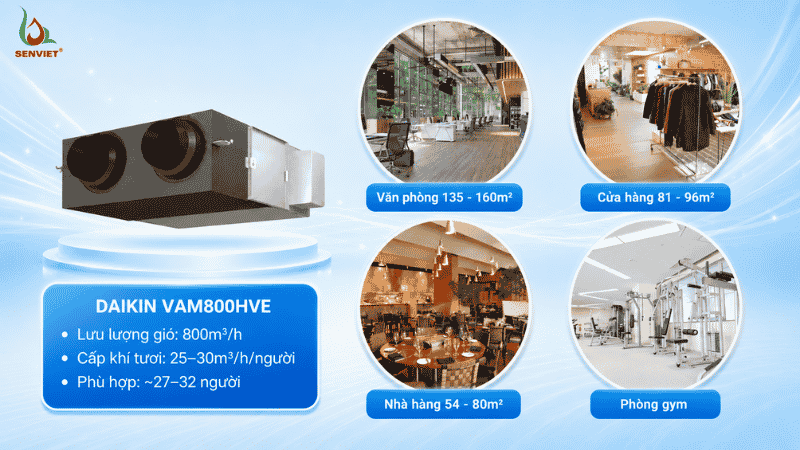

Thiết bị thông gió VAM800HVE có nhiều không gian ứng dụng phù hợp

4. Ứng dụng thực tế của Daikin VAM650HVE trong công trình quy mô lớn

Daikin VAM800HVE phù hợp với các khu vực có nhu cầu cấp khí tươi lớn, mật độ người thay đổi theo thời điểm và yêu cầu duy trì sự thông thoáng trong suốt thời gian vận hành. Với lưu lượng 800m³/h, thiết bị thường được xem xét cho các công trình thương mại, dịch vụ, giáo dục hoặc văn phòng có quy mô sử dụng cao.

• - Khu văn phòng mở: Hỗ trợ cấp khí tươi cho không gian làm việc có nhiều cụm bàn, giảm tình trạng không khí nặng vào cuối ngày và giúp hệ thống điều hòa vận hành trong môi trường kín ổn định hơn.

• - Phòng đào tạo / hội thảo doanh nghiệp: Bổ sung khí tươi cho các buổi đào tạo kéo dài, hạn chế cảm giác thiếu oxy, buồn ngủ hoặc giảm tập trung khi nhiều người ngồi trong cùng một phòng.

• - Showroom lớn / cửa hàng trải nghiệm: Giúp khu vực trưng bày và đón khách thoáng hơn, đặc biệt với không gian có nhiều khu vực sâu bên trong, ít cửa sổ hoặc thường xuyên đóng cửa để giữ lạnh.

• - Nhà hàng / cafe máy lạnh: Hỗ trợ cải thiện chất lượng không khí tại khu khách ngồi, giảm cảm giác bí do mùi thức ăn, hơi ẩm và CO₂ tích tụ trong giờ cao điểm.

• - Phòng chờ / trung tâm dịch vụ khách hàng: Giúp không gian tiếp nhận khách duy trì cảm giác dễ chịu hơn, hạn chế tình trạng đông người nhưng không khí lưu thông kém.

• - Trường học / trung tâm đào tạo: Phù hợp với các phòng học, phòng chức năng hoặc phòng máy có nhiều người sử dụng theo ca, cần cấp khí tươi đều và ổn định.

• - Khách sạn / nhà máy / khu thương mại: Có thể dùng cho khu văn phòng vận hành, phòng trực, phòng nhân sự, khu hậu cần hoặc các không gian phụ trợ cần thông gió cơ có thu hồi nhiệt.

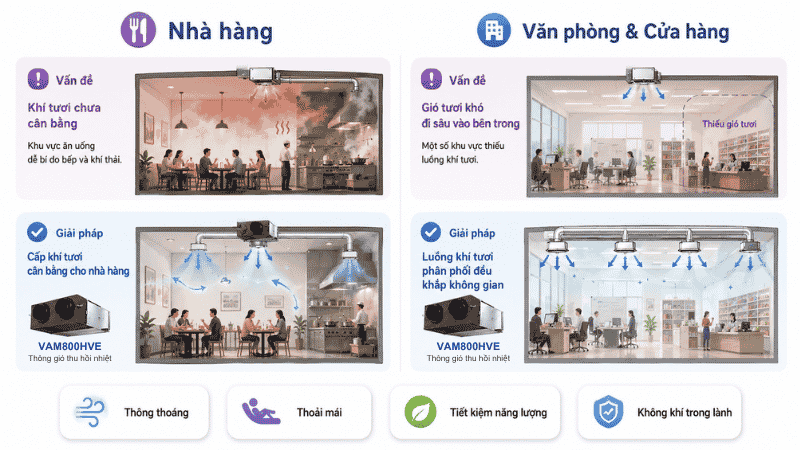

Ứng dụng VAM800HVE cho nhà hàng, văn phòng và cửa hàng

5. Sen Việt tư vấn thiết kế hệ thống thông gió thu hồi nhiệt Daikin cho công trình

Đối với các dự án sử dụng thiết bị thông gió thu hồi nhiệt, hiệu quả thực tế không chỉ phụ thuộc vào công suất của thiết bị mà còn liên quan đến cách bố trí hệ thống trong công trình. Việc xác định vị trí lắp đặt, hướng cấp - thải khí, phân vùng sử dụng và phương án kết nối với hệ điều hòa cần được xem xét đồng bộ để đảm bảo chất lượng không khí và khả năng vận hành lâu dài.

Sen Việt cung cấp giải pháp từ khâu tư vấn lựa chọn thiết bị đến triển khai hệ thống hoàn chỉnh cho văn phòng, showroom, nhà hàng, trường học, khách sạn và các công trình thương mại. Đội ngũ kỹ thuật hỗ trợ đánh giá nhu cầu thông gió, xây dựng phương án cấp khí tươi phù hợp với từng không gian và phối hợp cùng đơn vị thiết kế, nhà thầu trong quá trình triển khai thực tế.

• Website phân phối chính thức: daikinco.vn
• Hotline hỗ trợ tư vấn & khảo sát công trình: 0822.222.716
• Hệ thống chi nhánh Sen Việt:
  • - TP. Hà Nội (2 chi nhánh):
    • +) Trụ sở: Lô C10-LK4-Ô 34, Khu C, KĐT mới Lê Trọng Tấn - Geleximco, phường Dương Nội
    • +) Kho hàng: xóm 2, xã An Khánh
  • - TP. Hồ Chí Minh (3 chi nhánh):
    • +) Số 1264/2 Kha Vạn Cân, phường Linh Xuân
    • +) Số 348 Nguyễn Văn Linh, phường Tân Thuận
    • +) Số 52 Cao Lân, phường An Phú
  • - TP. Đà Nẵng (1 chi nhánh):
    • +) Số 273 Điện Biên Phủ, phường Thanh Khê

Để lựa chọn đúng giải pháp thông gió cho công trình, Quý khách nên cung cấp các thông tin như diện tích sử dụng thực tế, số lượng người tối đa trong từng khu vực, thời gian hoạt động trong ngày, yêu cầu về chất lượng không khí, bản vẽ mặt bằng và hệ thống điều hòa hiện có. Dựa trên các dữ liệu này, Sen Việt sẽ tính toán lưu lượng khí tươi cần thiết, đánh giá khả năng thu hồi nhiệt và đề xuất phương án triển khai phù hợp với từng dự án.

Với lưu lượng cấp khí tươi 800m³/h, Daikin VAM800HVE thường được lựa chọn cho các không gian có mật độ sử dụng cao, từ 27 - 32 người như văn phòng quy mô lớn, phòng đào tạo, khu dịch vụ khách hàng, showroom trưng bày hoặc nhà hàng sử dụng điều hòa. Đây là model nằm trong nhóm công suất trung - lớn của dòng VAM-HVE, phù hợp khi cần nâng cấp khả năng thông gió nhưng vẫn tối ưu diện tích lắp đặt. Để so sánh thêm các model khác theo lưu lượng và nhu cầu sử dụng thực tế, Quý khách có thể tham khảo danh mục hệ thống thông gió thu hồi nhiệt Daikin.
