So Sánh Điều Hòa Công Nghiệp Tủ Đứng Và Nối Ống Gió Daikin

Cùng thuộc nhóm điều hòa công nghiệp Packaged Daikin, nhưng tủ đứng đặt sàn thổi trực tiếp và giấu trần nối ống gió giải quyết bài toán phân phối khí theo hai cách khác nhau. Một bên đưa khí lạnh trực tiếp từ vị trí đặt dàn lạnh vào không gian sản xuất, trong khi bên còn lại sử dụng hệ thống ống gió để phân phối khí tới các vị trí đã xác định trong nhà xưởng.

Vì vậy, câu hỏi “nên lắp điều hòa công nghiệp loại nào?” không nên chỉ trả lời bằng công suất hay giá thiết bị. Mặt bằng sản xuất, vị trí dây chuyền, chiều cao nhà xưởng, khoảng không kỹ thuật phía trên và yêu cầu phân phối gió đều ảnh hưởng trực tiếp tới lựa chọn.

Trong danh mục Packaged Daikin hiện tại, FVGR là một trong các series đại diện cho cấu hình tủ đứng thổi trực tiếp, còn FDR đại diện cho cấu hình giấu trần nối ống gió. Bài viết sử dụng hai series này làm ví dụ nhưng tập trung vào bản chất của hai loại hệ thống điều hòa công nghiệp.

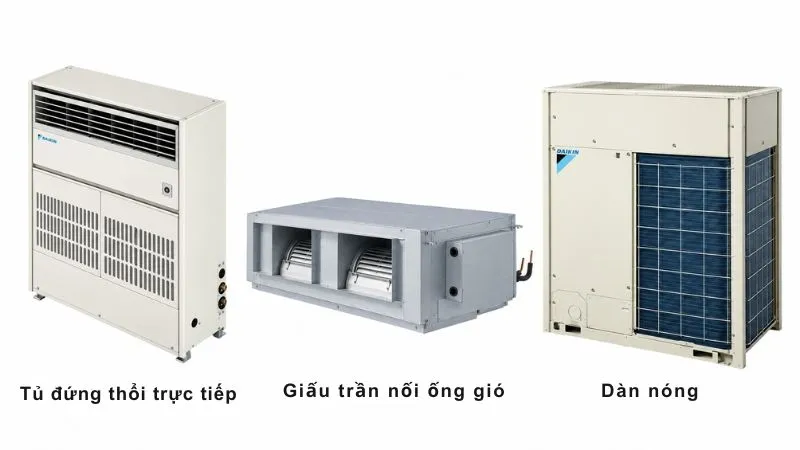

Hai cấu hình điều hòa công nghiệp Packaged Daikin phổ biến: tủ đứng thổi trực tiếp và giấu trần nối ống gió.

1. Điều hòa công nghiệp tủ đứng và giấu trần nối ống gió Daikin khác nhau ở đâu?

Khác biệt lớn nhất nằm ở vị trí dàn lạnh và cách đưa khí lạnh tới khu vực sử dụng. Máy lạnh công nghiệp tủ đứng đặt trực tiếp trên sàn và thổi khí vào không gian, trong khi dàn lạnh giấu trần được bố trí trên cao hoặc tại khu kỹ thuật rồi phân phối khí thông qua mạng ống gió.

Hai cấu hình không nên được hiểu theo hướng một loại “mạnh hơn” hoặc “cao cấp hơn” loại còn lại. Chúng giải quyết cùng nhu cầu làm lạnh nhưng sử dụng hai cách tổ chức luồng khí khác nhau.

1.1. Điều hòa công nghiệp tủ đứng đặt sàn Daikin thổi gió như thế nào?

Điều hòa công nghiệp tủ đứng thổi trực tiếp đưa khí lạnh từ dàn lạnh vào ngay không gian sản xuất. Trong danh mục Daikin hiện tại, dòng FVGR là một ví dụ của cấu hình này.

Các đặc điểm chính của máy lạnh công nghiệp tủ đứng Daikin thổi trực tiếp gồm:

- Dàn lạnh đặt trực tiếp trên sàn: thuận tiện bố trí sát tường, cạnh cột hoặc tại các vị trí kỹ thuật phù hợp trong nhà xưởng.

- Không cần mạng ống gió cấp lớn: khí lạnh được đưa trực tiếp vào không gian sử dụng.

- Hiệu quả phụ thuộc nhiều vào vị trí đặt máy: hướng thổi cần được xem cùng vị trí dây chuyền, công nhân và các vật cản.

- Phù hợp hơn với mặt bằng tương đối mở: ít vách ngăn giúp luồng gió trực tiếp dễ tiếp cận khu vực cần làm mát.

Do cách cấp gió phụ thuộc trực tiếp vào vị trí dàn lạnh, máy không nên được đặt đơn thuần theo khoảng trống còn lại trong nhà xưởng. Hướng thổi và vùng phục vụ cần được xem ngay từ bước bố trí mặt bằng thiết bị.

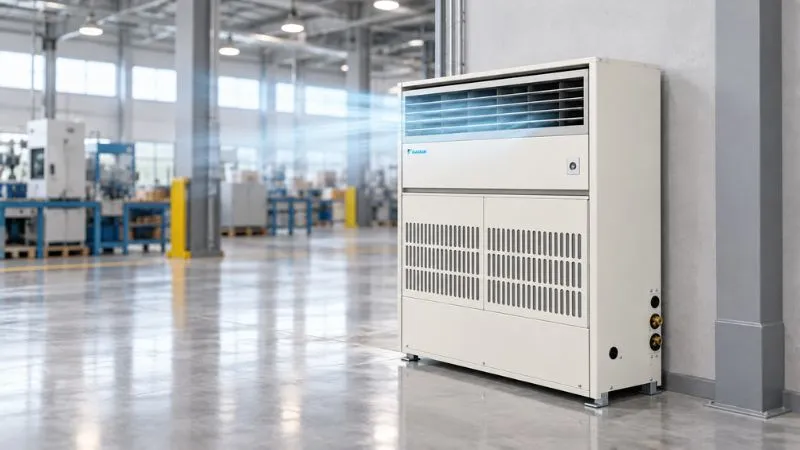

Máy lạnh công nghiệp tủ đứng Daikin cấp gió trực tiếp nên vị trí đặt dàn lạnh và hướng thổi ảnh hưởng nhiều tới vùng làm mát.

1.2. Máy lạnh công nghiệp giấu trần nối ống gió Daikin hoạt động ra sao?

Máy lạnh công nghiệp giấu trần nối ống gió đưa khí lạnh từ dàn lạnh tới khu vực sử dụng thông qua mạng ống gió và các cửa cấp. Dòng FDR hiện là một trong các series Packaged Daikin sử dụng cấu hình này.

Các đặc điểm chính của điều hòa công nghiệp giấu trần nối ống gió Daikin gồm:

- Dàn lạnh bố trí trên cao hoặc tại khu kỹ thuật: giảm nhu cầu dành vị trí đặt máy trực tiếp trên sàn sản xuất.

- Chủ động vị trí cấp khí lạnh: cửa gió có thể được bố trí theo layout dây chuyền và khu vực làm việc.

- Phù hợp với mặt bằng dài hoặc có nhiều vùng sử dụng: khí lạnh có thể được phân phối tới nhiều điểm thay vì chỉ thổi từ một vị trí.

- Cần tính toán hệ thống ống gió: chiều dài ống, co cút, cửa gió và các phụ kiện đều tạo trở lực và ảnh hưởng lưu lượng.

- Cần không gian kỹ thuật phía trên: phải chừa đủ chỗ cho dàn lạnh, mạng ống gió và lối tiếp cận bảo trì.

So với máy lạnh công nghiệp tủ đứng thổi trực tiếp, cấu hình nối ống gió cho phép chủ động hơn về đường đi của luồng khí nhưng cũng đòi hỏi nhiều hạng mục thiết kế và thi công hơn.

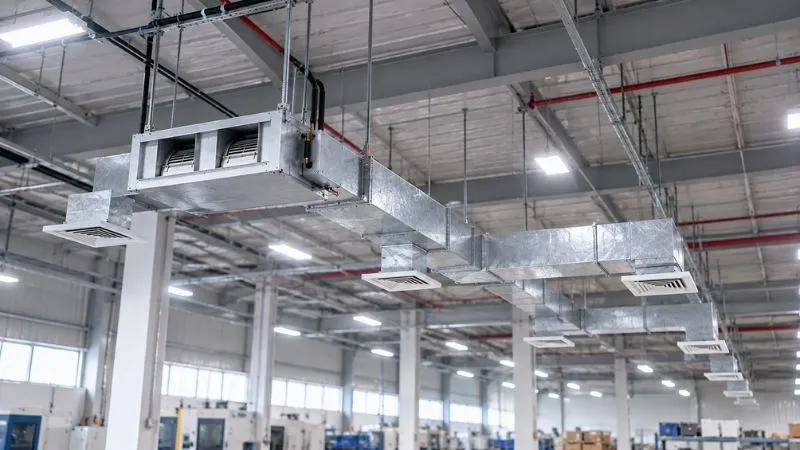

Máy lạnh công nghiệp nối ống gió Daikin cho phép phân phối khí lạnh tới nhiều vị trí theo layout nhà xưởng.

1.3. Vì sao cùng công suất nhưng hai loại điều hòa công nghiệp cho cảm nhận làm mát khác nhau?

Công suất lạnh thể hiện khả năng xử lý nhiệt của thiết bị, nhưng chưa phản ánh đầy đủ khí lạnh được đưa tới khu vực sử dụng như thế nào.

Máy lạnh công nghiệp tủ đứng tạo luồng gió trực tiếp từ vị trí đặt dàn lạnh. Trong khi đó, hệ giấu trần nối ống gió có thể chia lưu lượng tới nhiều cửa cấp khác nhau. Vì vậy, hai hệ thống cùng công suất vẫn có thể tạo cảm nhận làm mát khác nhau tùy chiều cao xưởng, vật cản, vị trí dây chuyền và thiết kế phân phối khí.

Công suất quyết định lượng nhiệt hệ thống có thể xử lý, còn phương án phân phối gió quyết định khí lạnh được đưa tới đâu trong nhà xưởng.

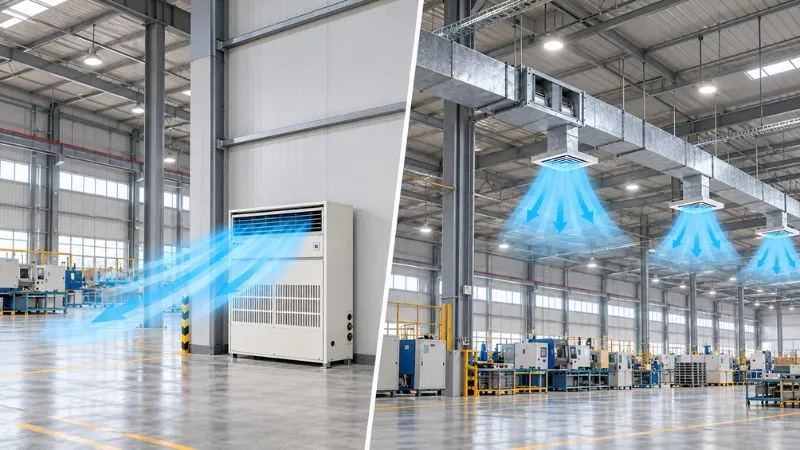

Cùng công suất lạnh nhưng hai cấu hình điều hòa công nghiệp có cách đưa khí lạnh tới khu vực sử dụng khác nhau.

2. Bảng so sánh điều hòa công nghiệp tủ đứng và nối ống gió Daikin cho nhà xưởng

Nếu cần sàng lọc nhanh trước khi đi sâu vào thiết kế, chủ đầu tư có thể so sánh hai loại điều hòa công nghiệp Daikin theo các tiêu chí sau:

Bảng trên chỉ dùng để sàng lọc phương án ban đầu. Máy lạnh công nghiệp tủ đứng không mặc định đơn giản hơn trong mọi dự án, còn hệ nối ống gió cũng không mặc định làm mát đồng đều hơn nếu mạng ống gió không được thiết kế và cân chỉnh phù hợp.

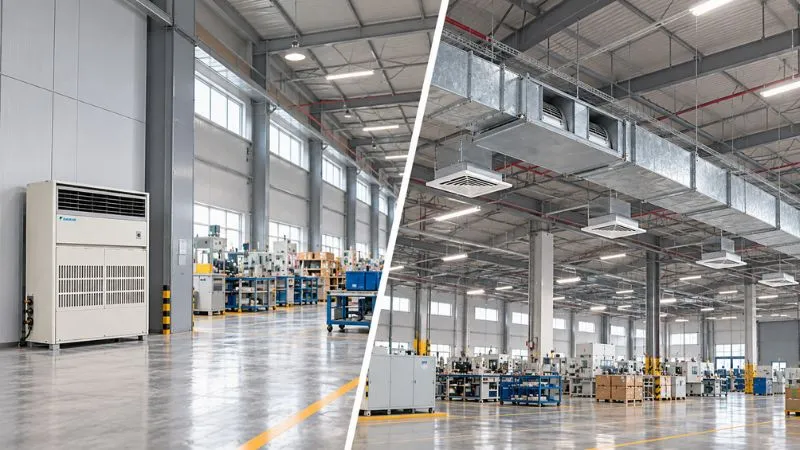

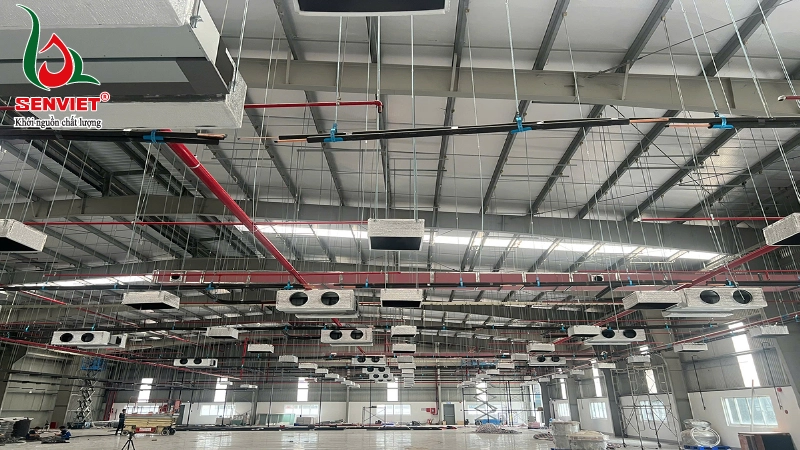

Điều hòa công nghiệp tủ đứng và nối ống gió khác nhau chủ yếu ở vị trí dàn lạnh, cách phân phối khí và hệ thống ống gió đi kèm.

3. Khi nào nhà xưởng, nhà máy nên chọn điều hòa công nghiệp tủ đứng thổi trực tiếp?

Điều hòa công nghiệp tủ đứng thổi trực tiếp được kỹ sư Proshop Daikin Sen Việt tư vấn cho các nhà máy, nhà xưởng trong những trường hợp sau:

- Nhà xưởng tương đối mở, ít vách ngăn: luồng gió trực tiếp có thể tiếp cận vùng sử dụng mà không cần dựng thêm một mạng ống gió lớn.

- Có đủ vị trí đặt dàn lạnh trên sàn: thiết bị có thể bố trí sát tường, cạnh cột hoặc khu vực phù hợp mà không ảnh hưởng dây chuyền sản xuất.

- Muốn giảm các hạng mục của hệ thống ống gió: không phải triển khai toàn bộ mạng ống gió, cửa gió, bảo ôn và hệ treo như phương án giấu trần.

- Ưu tiên khả năng tiếp cận bảo trì: dàn lạnh đặt sàn giúp kỹ thuật viên thuận tiện hơn khi kiểm tra, vệ sinh và sửa chữa.

- Không gian phía trên đã có nhiều hệ thống kỹ thuật: giảm phụ thuộc vào mạng ống gió có thể thuận lợi hơn với nhà xưởng có cầu trục, kết cấu, điện hoặc PCCC bố trí dày.

- Layout sản xuất có khả năng thay đổi: cấu hình thổi trực tiếp ít bị ràng buộc bởi mạng ống gió cố định hơn.

Tuy nhiên, máy lạnh công nghiệp tủ đứng vẫn cần kiểm tra kỹ vùng thổi, vật cản và diện tích sàn dành cho dàn lạnh. Nếu công trình cần đưa khí lạnh tới nhiều khu vực nằm sâu trong mặt bằng, giải pháp nối ống gió nên được đưa vào so sánh.

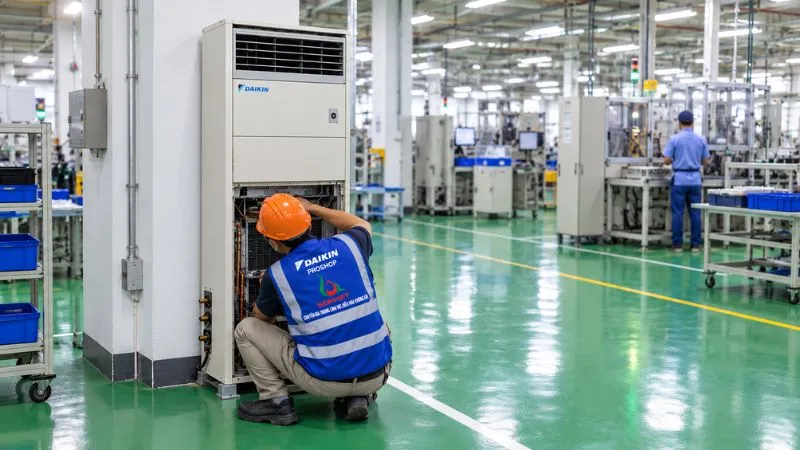

Điều hòa công nghiệp tủ đứng thổi trực tiếp phù hợp cho nhà xưởng có mặt bằng mở và có vị trí đặt dàn lạnh thuận lợi.

4. Nhà xưởng, nhà máy khi nào nên chọn máy lạnh công nghiệp giấu trần nối ống gió?

Máy lạnh công nghiệp giấu trần nối ống gió đáng cân nhắc khi yêu cầu quan trọng của công trình là chủ động đưa khí lạnh tới nhiều vị trí theo layout sản xuất.

Các trường hợp nhà xưởng, nhà máy nên cân nhắc điều hòa công nghiệp nối ống gió gồm:

- Nhà xưởng dài hoặc có nhiều dãy sản xuất: cửa gió có thể bố trí dọc theo khu vực cần phục vụ.

- Cần cấp khí lạnh tới nhiều vùng: không phụ thuộc hoàn toàn vào một vị trí đặt dàn lạnh.

- Muốn giữ trống diện tích sàn: dàn lạnh nằm trên cao, dành không gian bên dưới cho dây chuyền, kho trung gian hoặc máy móc.

- Layout sản xuất đã xác định rõ: thuận lợi cho việc bố trí tuyến ống gió và vị trí cửa cấp ngay từ bước thiết kế.

Các điều kiện kỹ thuật cần kiểm tra khi lắp máy lạnh công nghiệp giấu trần nối ống gió gồm:

- khoảng không phía trên đủ cho dàn lạnh và mạng ống gió;

- trở lực và lưu lượng của hệ thống phân phối khí;

- cửa thăm và lối tiếp cận bảo trì;

- khả năng phối hợp với kết cấu, điện, PCCC và chiếu sáng;

- cao độ ống gió nếu nhà xưởng có cầu trục hoặc thiết bị di chuyển trên cao.

Giá trị chính của cấu hình này không nằm ở việc “cao cấp hơn”, mà ở khả năng tổ chức hệ thống phân phối khí phù hợp với mặt bằng sản xuất.

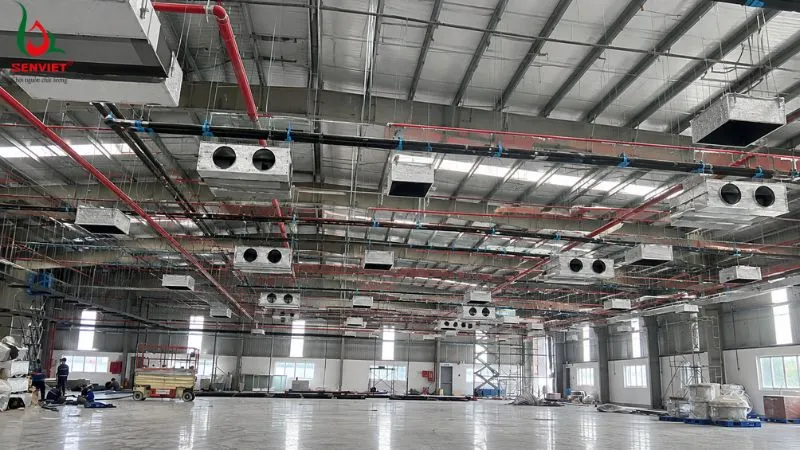

Điều hòa công nghiệp nối ống gió phù hợp khi công trình cần nhiều điểm cấp khí và muốn giữ trống diện tích sàn sản xuất.

5. Chi phí lắp điều hòa công nghiệp tủ đứng và nối ống gió Daikin khác biệt ở điểm nào?

Không nên so hai phương án chỉ bằng giá của bộ máy lạnh. Tổng ngân sách còn phụ thuộc đường ống môi chất, điện động lực, thoát nước ngưng, phương án phân phối gió và điều kiện thi công thực tế.

Các hạng mục chi phí chính của điều hòa công nghiệp tủ đứng thổi trực tiếp thường gồm:

- thiết bị;

- đường ống môi chất;

- hệ thống điện;

- thoát nước ngưng;

- giá đỡ và vật tư phụ;

- nhân công lắp đặt.

Với máy lạnh công nghiệp giấu trần nối ống gió, dự toán có thể phát sinh thêm các hạng mục:

- hệ thống ống gió;

- vật liệu bảo ôn;

- cửa cấp và cửa hồi;

- van và phụ kiện đường gió nếu thiết kế yêu cầu;

- hệ treo đỡ;

- cửa thăm và không gian bảo trì;

- nhân công gia công, lắp đặt và cân chỉnh.

Không thể kết luận hệ nối ống gió luôn đắt hơn tủ đứng một tỷ lệ cố định. Một công trình có tuyến ống gió ngắn và ít nhánh sẽ rất khác một nhà máy có mạng ống gió dài, nhiều cửa cấp và điều kiện treo lắp phức tạp.

Sau khi sàng lọc cấu hình phù hợp, chủ đầu tư có thể tham khảo chi tiết bảng báo giá điều hòa công nghiệp Daikin mới nhất để đối chiếu dải model và dự trù ngân sách thiết bị trước khi bóc tách vật tư.

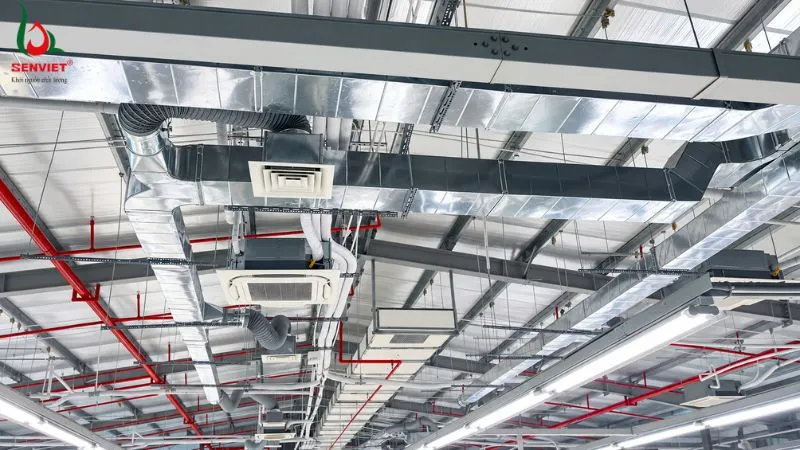

Máy lạnh công nghiệp nối ống gió, chi phí phụ thuộc khối lượng ống gió, bảo ôn, cửa gió, hệ treo và điều kiện thi công.

6. Chọn điều hòa công nghiệp tủ đứng hay nối ống gió theo layout nhà xưởng như thế nào?

Thay vì bắt đầu bằng câu hỏi “máy bao nhiêu HP?”, chủ đầu tư nên xem trước layout và xác định khí lạnh cần được đưa tới những khu vực nào.

Với nhà xưởng có cầu trục, không nên áp dụng quy tắc đơn giản rằng “có cầu trục thì bắt buộc dùng tủ đứng”. Điều cần kiểm tra là hành lang hoạt động của cầu trục có xung đột với dàn lạnh, mạng ống gió hoặc hệ treo hay không.

Ngược lại, nếu mặt bằng có nhiều dãy máy và khu vực làm việc nằm sâu bên trong, khả năng bố trí nhiều cửa cấp của hệ nối ống gió có thể hữu ích hơn dù khối lượng thi công lớn hơn.

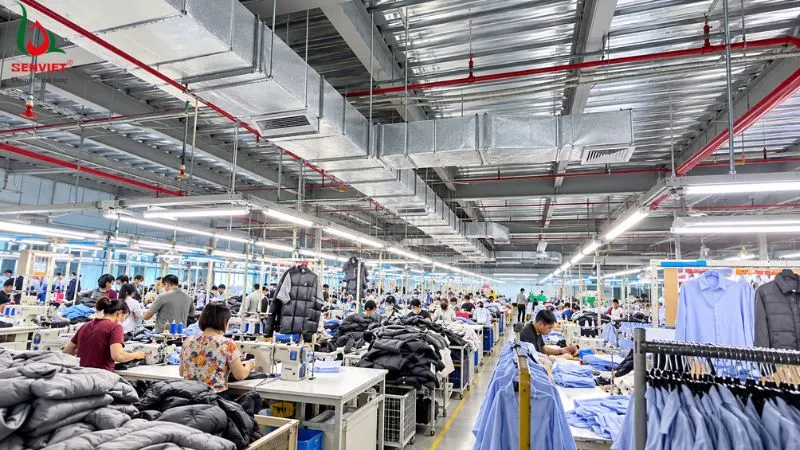

Layout, vị trí dây chuyền và không gian phía trên quyết định khi chọn packaged tủ đứng hay nối ống gió.

7. Nên lắp điều hòa công nghiệp tủ đứng hay nối ống gió Daikin cho nhà xưởng?

Nếu nhà xưởng mở, ít vật cản, có vị trí đặt dàn lạnh và ưu tiên cấu hình thổi trực tiếp, điều hòa công nghiệp tủ đứng là phương án đáng cân nhắc. Khi yêu cầu quan trọng là giữ thoáng diện tích sàn hoặc đưa khí lạnh tới nhiều vị trí theo layout dây chuyền, máy lạnh công nghiệp giấu trần nối ống gió thường có lợi thế hơn về khả năng tổ chức phân phối khí.

Tuy nhiên, cùng một nhà xưởng có thể thay đổi phương án chỉ vì vị trí dây chuyền, cao độ mái, vật cản, khoảng không kỹ thuật hoặc yêu cầu cấp gió khác nhau. Vì vậy, lựa chọn cuối cùng vẫn nên dựa trên bản vẽ và điều kiện thi công thực tế thay vì chỉ nhìn tên dòng máy.

Chủ xưởng hoặc nhà thầu có thể gửi layout, diện tích, chiều cao, vị trí dây chuyền và yêu cầu phân phối gió để chuyên gia điều hòa Sen Việt kiểm tra sơ bộ phương án. Proshop Daikin Sen Việt có chi nhánh tại cả 3 miền, hỗ trợ tư vấn, khảo sát và bóc tách giải pháp cho công trình trên toàn quốc.

Sau khi xác định cấu hình phù hợp, chủ đầu tư có thể đối chiếu model và bảng báo giá điều hòa công nghiệp Daikin để lập ngân sách sát hơn với dự án.

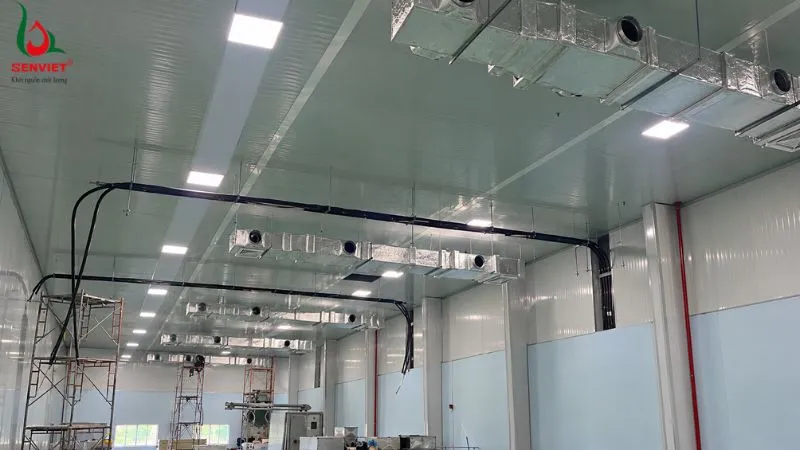

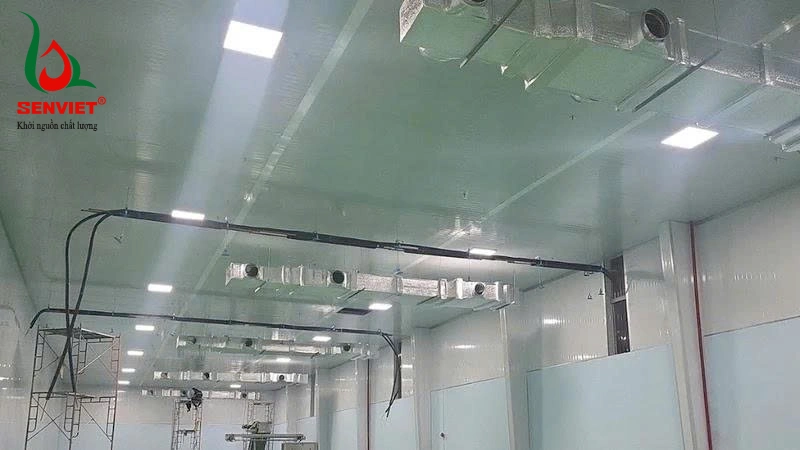

Lựa chọn điều hòa công nghiệp tủ đứng hay nối ống gió nên dựa trên layout, tải lạnh và điều kiện thi công thực tế của nhà xưởng.

8. Câu hỏi thường gặp về điều hòa công nghiệp tủ đứng và nối ống gió Daikin

8.1. Điều hòa công nghiệp tủ đứng Daikin có cần lắp ống gió không?

Với kiểu dàn lạnh tủ đứng thổi trực tiếp sẽ không cần mạng ống gió cấp lớn.

8.2. Máy lạnh công nghiệp nối ống gió Daikin có làm mát đều hơn tủ đứng không?

Không thể khẳng định tuyệt đối. Hệ nối ống gió cho phép bố trí nhiều cửa cấp khí, nhưng hiệu quả thực tế vẫn phụ thuộc thiết kế ống gió, lưu lượng, tải nhiệt và thiết kế nhà xưởng.

8.3. Điều hòa công nghiệp tủ đứng hay nối ống gió có chi phí lắp thấp hơn?

Tủ đứng thổi trực tiếp thường ít hạng mục ống gió hơn, còn hệ nối ống gió cần thêm ống gió, bảo ôn, cửa gió và hệ treo. Tổng chi phí vẫn phải bóc tách theo từng công trình.

8.4. Nhà xưởng lớn nên chọn điều hòa công nghiệp tủ đứng hay nối ống gió?

Không nên chọn chỉ theo diện tích. Xưởng lớn nhưng có mặt bằng mở vẫn có thể dùng tủ đứng, trong khi công trình nhiều vùng hoặc cần nhiều điểm cấp khí nên cân nhắc giải pháp nối ống gió.

Với điều hòa công nghiệp tủ đứng và máy lạnh công nghiệp nối ống gió Daikin, tiêu chí lựa chọn không nằm ở việc loại nào “cao cấp hơn”, mà ở việc cấu hình nào phù hợp hơn với mặt bằng, luồng gió và điều kiện thi công thực tế của nhà xưởng.

Sen Việt hỗ trợ chủ đầu tư, nhà thầu và doanh nghiệp khảo sát mặt bằng, tính toán phương án và lựa chọn cấu hình Packaged phù hợp trước khi lập dự toán. Với hệ thống chi nhánh tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, Proshop Daikin Sen Việt có thể hỗ trợ tư vấn và triển khai công trình trên toàn quốc.
