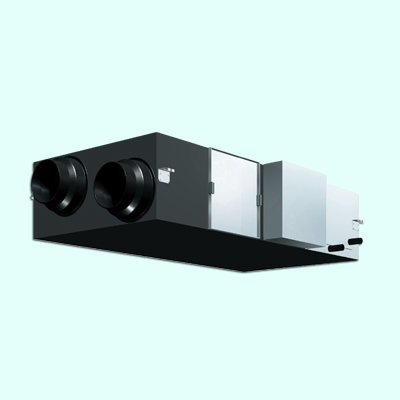

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM50GAMV1

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM50GAMV1

Daikin VKM50GAMV1 là thiết bị thông gió thu hồi nhiệt tích hợp dàn giãn nở trực tiếp DX-Coil và bộ tạo ẩm, phù hợp cho các khu vực cần đồng thời cấp khí tươi, xử lý nhiệt và bổ sung độ ẩm cho luồng khí cấp. Thiết bị có lưu lượng gió 440-500m³/h, áp suất tĩnh tối đa 160Pa, công suất DX-Coil 2.8kW khi làm lạnh - 3.2kW khi sưởi và công suất tạo ẩm 2.7kg/h.

Nếu công trình không yêu cầu chức năng tạo ẩm, quý khách có thể đối chiếu Daikin VKM50GAV1 không có bộ tạo ẩm cùng nhóm lưu lượng để lựa chọn cấu hình phù hợp hơn.

1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VKM50GAMV1

Model	VKM50GAMV1
Lưu lượng gió & áp suất (rất cao)	500m³/h - 160Pa
Lưu lượng gió & áp suất (cao)	500m³/h - 120Pa
Lưu lượng gió & áp suất (thấp)	440m³/h - 100Pa
Điện năng tiêu thụ (chế độ trao đổi nhiệt)	560/490/420W
Điện năng tiêu thụ (chế độ thông gió trực tiếp)	560/490/420W
Loại quạt	Quạt Sirocco
Công suất động cơ	0.28x2kW
Độ ồn (chế độ trao đổi nhiệt)	37/37.5/38dBA (rất cao) 35/35.5/36dBA (cao) 32/33/34dBA (thấp)
Độ ồn (chế độ thông gió trực tiếp)	37/37.5/38dBA (rất cao) 35/35.5/36dBA (cao) 32/33/34dBA (thấp)
Công suất tạo ẩm	2.7kg/h
Hiệu suất trao đổi nhiệt	76% (rất cao), 76% (cao), 77.7% (thấp)
Hiệu suất trao đổi Enthalpy (làm lạnh)	64% (rất cao), 64% (cao), 67% (thấp)
Hiệu suất trao đổi Enthalpy (sưởi ấm)	67% (rất cao), 67% (cao), 69% (thấp)
Vỏ máy	Thép mạ kẽm
Vật liệu cách nhiệt	Bọt Polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều
Màng trao đổi nhiệt	Giấy không cháy
Bộ lọc không khí	Lớp sợi phủ đa hướng
Công suất dàn giãn nở trực tiếp DX-Coil	2.8kW (làm lạnh) - 3.2kW (sưởi ấm)
Kích thước	387x1,764x832mm
Đường kính nối ống gió	Ø200mm
Khối lượng máy	102kg
Điều kiện môi trường	0°C-40°CDB, 80%RH hoặc nhỏ hơn (xung quanh máy) -15°C-40°CDB, 80%RH hoặc nhỏ hơn (OA)

2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VKM50GAMV1

2.1. Kết hợp DX-Coil và bộ tạo ẩm để xử lý khí tươi trong cùng thiết bị

VKM50GAMV1 kết hợp bộ thông gió thu hồi nhiệt, dàn giãn nở trực tiếp DX-Coil và bộ tạo ẩm để đáp ứng nhiều yêu cầu xử lý không khí ngoài trời trước khi cấp vào phòng.
- Phân phối gió tươi bên ngoài với tổn thất nhiệt thấp, đồng thời kết hợp xử lý nhiệt và bổ sung độ ẩm cho luồng khí cấp.
- Bộ tạo ẩm tích hợp có công suất 2.7kg/h, đáp ứng các hệ thống cần thêm chức năng tạo ẩm.
- DX-Coil góp phần hạn chế khí lạnh thổi trực tiếp vào người sử dụng khi chạy chế độ sưởi nhờ quá trình xử lý nhiệt được thực hiện từ trước.
- Áp suất tĩnh cao giúp linh hoạt hơn khi bố trí tuyến ống gió.

VKM50GAMV1 kết hợp cấp khí tươi, xử lý nhiệt và tạo ẩm

2.2. Xử lý không khí ngoài trời và điều hòa trong cùng hệ thống

VKM50GAMV1 có thể phối hợp với các dàn lạnh điều hòa trung tâm Daikin để xử lý khí tươi và điều hòa không khí trong phòng trên cùng một hệ thống.
- Khi thiết bị VKM kết nối kết hợp với dàn lạnh tiêu chuẩn, tổng chỉ số công suất kết nối phải đạt 50-130% chỉ số công suất của dàn nóng.

Kết hợp xử lý không khí ngoài trời và điều hòa trong cùng hệ thống

2.3. DX-Coil hỗ trợ nâng khả năng tạo ẩm cho không khí cấp

Không khí bên ngoài được làm nóng từ 16.6°C lên 36.5°C bằng dàn giãn nở trực tiếp trước khi đi qua bộ tạo ẩm bay hơi tự nhiên. Quá trình xử lý nhiệt này giúp cải thiện khả năng tạo ẩm của thiết bị.

DX-Coil hỗ trợ quá trình xử lý nhiệt và tạo ẩm trên VKM50GAMV1

- DX-Coil là dàn trao đổi nhiệt sử dụng môi chất lạnh từ hệ thống điều hòa trung tâm VRV Daikin để làm lạnh hoặc sưởi không khí.
- Sau bước xử lý nhiệt, không khí tiếp tục đi qua bộ tạo ẩm để bổ sung độ ẩm trước khi được cấp vào không gian sử dụng.
- Các chức năng được tích hợp trong cùng thiết bị giúp đơn giản hóa quá trình xử lý khí tươi cho từng zone của công trình.

Cấu trúc thông gió thu hồi nhiệt tích hợp DX-Coil và bộ tạo ẩm VKM50GAMV1

2.4. Kết hợp thông gió, làm lạnh/sưởi và tạo ẩm cho khí ngoài trời

Không khí ngoài trời được xử lý qua hệ thống trao đổi nhiệt, làm lạnh hoặc sưởi bằng DX-Coil và bổ sung độ ẩm trước khi cấp vào phòng. Quá trình này giúp đưa nhiệt độ khí ngoài trời đến gần nhiệt độ phòng hơn, góp phần giảm phần tải mà dàn lạnh bên trong phải xử lý.
- Hệ thống tích hợp giữa vận hành thông gió và tạo ẩm.
- Thông gió, làm lạnh/sưởi và tạo ẩm có thể được thực hiện bằng một bộ điều khiển từ xa.

Cấp không khí ngoài trời qua quá trình trao đổi nhiệt, xử lý nhiệt và tạo ẩm

3. Không gian lắp đặt phù hợp cho Daikin VKM50GAMV1

VKM50GAMV1 có lưu lượng 440-500m³/h, phù hợp cho các zone có nhu cầu khí tươi vừa phải nhưng yêu cầu thêm khả năng xử lý nhiệt và tạo ẩm. Trong nhóm thiết bị xử lý không khí Daikin, model này có thể xem xét cho các khu vực công trình như:
- Khách sạn và khu nghỉ dưỡng: phòng chức năng, khu lounge, phòng họp nhỏ hoặc các zone cần cấp khí tươi kết hợp bổ sung độ ẩm.
- Văn phòng và tòa nhà thương mại: phòng họp, phòng điều hành, khu làm việc riêng hoặc các khu vực kín sử dụng điều hòa trong thời gian dài.
- Trường học và cơ sở đào tạo: phòng học, phòng giáo viên hoặc khu chức năng cần thông gió và xử lý điều kiện khí cấp.
- Nhà máy và công trình công nghiệp: khu văn phòng, phòng điều hành, phòng kỹ thuật hoặc khu vực sạch sử dụng điều hòa; VKM50GAMV1 không thay thế hệ thống hút thải chuyên dụng tại khu vực phát sinh bụi, khói hoặc khí ô nhiễm.
- Showroom, trung tâm dịch vụ và khu thương mại: phù hợp với các zone không cần lưu lượng quá lớn nhưng vẫn yêu cầu xử lý khí tươi trước khi đưa vào khu vực sử dụng.

Nếu công trình chỉ cần trao đổi nhiệt cho khí tươi mà không cần DX-Coil và tạo ẩm, có thể tham khảo máy thông gió thu hồi nhiệt cấp khí tươi VAM-HVE để lựa chọn cấu hình phù hợp hơn với yêu cầu thực tế.

4. Câu hỏi thường gặp về Daikin VKM50GAMV1 (FAQ)

4.1. VKM50GAMV1 có những chức năng xử lý không khí nào?

VKM50GAMV1 kết hợp thông gió thu hồi nhiệt, DX-Coil làm lạnh/sưởi và bộ tạo ẩm 2.7kg/h trong cùng thiết bị.

4.2. VKM50GAMV1 và VKM50GAV1 khác nhau ở điểm nào?

VKM50GAMV1 có thêm bộ tạo ẩm, trong khi VKM50GAV1 không có chức năng này. Hai model cùng phù hợp với nhóm nhu cầu lưu lượng khí tươi quanh 440-500m³/h.

4.3. Bộ tạo ẩm của VKM50GAMV1 có công suất bao nhiêu?

Công suất tạo ẩm của VKM50GAMV1 là 2.7kg/h, được tích hợp cùng hệ thống thông gió thu hồi nhiệt và DX-Coil.

4.4. Khi nào nên chuyển từ VKM50GAMV1 lên model công suất cao hơn?

Khi nhu cầu khí tươi vượt dải 500m³/h của VKM50GAMV1, quý khách có thể đối chiếu thông gió thu hồi nhiệt VKM80GAMV1 để lựa chọn model có lưu lượng lớn hơn nhưng vẫn giữ cấu hình DX-Coil và tạo ẩm.

4.5. VKM50GAMV1 có phù hợp cho toàn bộ nhà máy hoặc khách sạn không?

Không nên chọn model chỉ theo loại công trình. VKM50GAMV1 phù hợp hơn khi lưu lượng và yêu cầu xử lý của từng zone nằm trong khả năng thiết bị; các khu vực khác có thể cần model lưu lượng lớn hơn.

4.6. Làm thế nào để nhận báo giá VKM50GAMV1?

Quý khách có thể liên hệ Proshop Daikin Sen Việt qua hotline 082.2222.716 hoặc email daikin@senviet.co để nhận báo giá VKM50GAMV1 và tư vấn lựa chọn model theo yêu cầu của từng khu vực trong dự án.
