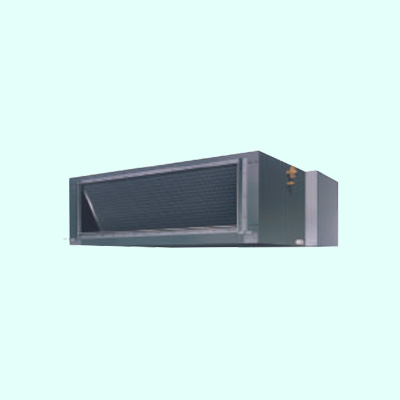

Bô xử lý không khí ngoài trời Daikin FXMQ125MFV1 47,800BTU
FXMQ125MFV1 là thiết bị xử lý không khí ngoài trời Daikin loại giấu trần nối ống gió hồi sau. Công suất làm lạnh 47,800BTU, công suất sưởi ấm 30,400BTU. FXMQ125 có thể kết hợp với dàn nóng 6HP hoặc hơn. Xử lý khí tươi và điều hòa không khí có thể thực hiện với 1 hệ thống đơn bằng việc sử dụng kỹ thuật bơm nhiệt mà không có những ảnh hưởng thường gặp đến thiết kế cân bằng cửa gió cấp và gió thổi ra. Dàn lạnh FCU dùng cho điều hòa không khí và bộ xử lý không khí ngoài trời có thể được nối cùng đường ống ga. Kết quả làm tăng tính linh hoạt trong thiết kế và giảm đáng kể tổng chi phí cho hệ thống.
Thiết bị xử lý không khí FXMQ125MFV1 kết hợp với hệ thống điều hòa trung tâm Daikin VRV
1. Thông số kỹ thuật thiết bị xử lý không khí Daikin FXMQ125MFV1
- Loại giấu trần nối ống gió hồi sau
- Nguồn điện: 1 pha, 220-240V (cùng yêu cầu cho dàn lạnh), 50Hz
- Công suất làm lạnh: 14.0kW ~ 47,800BTU
- Công suất sưởi: 8.9kW ~ 30,400BTU
- Điện năng tiêu thụ: 0.359kW
- Vỏ máy: Tấm thép mạ kẽm
- Kích thước: 470x744x1,100mm
- Công suất động cơ quạt: 0.380kW
- Lưu lượng gió quạt: 18m3/phút
- Áp suất tĩnh ngoài quạt (220V/240V): 225/275Pa
- Bộ lọc không khí: Không cung cấp bộ lọc không khí nạp, đảm bảo lắp đặt tùy chọn bộ lọc có độ bền cao hoặc bộ lọc có hiệu suất lớn. Lắp đặt bộ lọc vào hệ thống ống dẫn, phía các ống hút không khí. Chọn hiệu suất hút bụi (phương pháp hút) là >=50%.
- Ống kết nối Lỏng / Hơi / Nước xả: 9.5mm(loe)/15.9mm(loe)/PS1B ren trong
- Trọng lượng máy: 86kg
- Độ ồn (220V/ 240V): 42/43dBA
- Dàn nóng có thể kết nối: 6HP hoặc hơn
- Dải hoạt động (từ 15 đến 19oC ở chế độ quạt) làm lạnh / sưởi: 19 đến 25oC / 18 đến 30oC.
2. Đặc điểm thiết bị xử lý không khí Daikin FXMQ125MFV1
- Điều hòa không khí và xử lý không khí ngoài trời có thể được thực hiện bằng 1 hệ thống đơn lẻ.
Kết hợp điều hòa không khí và xử lý không khí ngoài trời
Điều kiện kết nối: Các quy định sau phải được tuân thủ để duy trì việc kết nối các dàn lạnh trong cùng 1 hệ thống
+ Khi kết nối bộ xử lý không khí ngoài trời, tổng công suất kết nối phải từ 50% đến 100% tổng công suất dàn nóng.
+ Khi kết nối bộ xử lý không khí ngoài trời và dàn lạnh tiêu chuẩn, tổng công suất kết nối của bộ xử lý không khí ngoài trời không được vượt quá 30% công suất dàn nóng.
+ Bộ xử lý không khí ngoài trời FXMQ125MFV1 có thể sử dụng mà không cần sử dụng dàn lạnh.
+ Thiết bị điều chỉnh nhiệt độ không khí bên ngoài bằng việc điều khiển nhiệt độ cấp cố định, vì vậy sẽ giảm tải lạnh.
* Hệ thống có thể hoạt động với nhiệt độ bên ngoài từ -5 đến 43oC. Hiêu quả sưởi ấm giảm đôi chút khi nhiệt độ bên ngoài là 0oC hoặc thấp hơn.
* Khi xuất xưởng, nhiệt độ điều khiển được cài đặt là 18oC cho chế độ lạnh. Nhiệt độ có thể cài đặt trong dải 13-25oC ở chế độ lạnh bằng bộ điều khiển từ xa có dây tại công trình. Tuy nhiên, nhiệt độ sẽ không hiển thị trên bộ điều khiển từ xa.
* Trong chế độ bảo vệ máy và tùy theo điều kiện không khí ngoài trời, nhiệt độ gió cấp có thể không đạt được nhiệt độ cài đặt.
* Quạt sẽ dừng khi vận hành ở chế độ xả băng, hồi dầu và khởi động chế độ sưởi ấm. Quạt cũng có thể dừng do điều khiển bảo vệ máy
+ Máy giấu trần có 3 loại công suất khác nhau. Những loại ngày có thể kết nối với những dàn nóng VRV để đáp ứng nhiều yêu cầu khác nhau.
+ Lưu lượng gió của FXMQ125MFV1 là 1,080m3/h.
+ Thiết bị tùy chon bao gồm bộ lọc tuổi thọ cao
+ Phù hợp với nhiệt độ bên ngoài từ -5oC đến 43oC.
FXMQ125MFV1 phù hợp với nhiệt độ bên ngoài -5 đến 45oC
+ Có thể tùy chọn bộ lọc hiệu suất cao với hiệu suất hấp thu bụi (tiêu chuẩn JIS) 90% và 65%.
+ Giống như hệ thống VRV nhiều hệ thống điều khiển có thể sử dụng, ba gồm cả điều khiển từ xa với khoảng cách lên đến 500m.
* Không thể điều khiển nhóm giữa máy và các dàn lạnh tiêu chuẩn. Sử dụng bộ điều khiển từ xa cho mỗi máy.
Điều khiển điều hướng từ xa có dây (tùy chọn)+ Chức năng "tự phân tích" biểu thị những bất thường xảy ra trong hệ thống bằng việc hiển thị mã lỗi trên bộ điều khiển từ xa.
+ Có thể lắp đặt hệ thống điều khiển trung tâm phù hợp với hệ thống VRV
* Không thể thay đổi các cài đặt nhiệt độ gió cấp từ hệ thống điều khiển trung tâm.
* Không kết hợp thiết bị này cho nhóm dàn lạnh mà điều khiển trung tâm không thể điều khiển được.
Điều khiển từ xa trung tâm (tùy chọn)
+ Cùng với hệ thống VRV, thiết bị này sử dụng "hệ thống siêu kết nối" mà dây nối giữa dàn nóng và dàn lạnh cũng có thể dùng cho điều khiển trung tâm.
Lưu Ý:
- Không hỗ trợ điều khiển liên kết giữa sản phẩm khác và HRV
- Nó không được sử dụng để duy trì nhiệt độ trong phòng, lắp đặt và sử dụng cùng với dàn lạnh tiêu chuẩn. Phải chắc chắn miệng thổi của nó ở những nơ mà gió không thổi trực tiếp vào người trong phòng. Khi việc xử lý không khí bên ngoài vượt quá mức, máy sẽ cắt chế độ nhiệt, và không khí bên ngoài sẽ được thổi trực tiếp vào phòng.
- Đối với ống gió bên ngoài, phải sử dụng cách nhiệt để chống đọng sương.
- Không hỗ trợ điều khiển nhóm cho máy với dàn lạnh tiêu chuẩn. Bộ điều khiển từ xa nên sử dụng riêng biệt cho từng máy.
- Hệ thống sẽ không hoạt động chế độ quạt khi nhiệt độ bên ngoài ở 5oC hoặc thấp hơn.
- Nếu máy hoạt động 24 giờ trong ngày, chế độ bảo dưỡng (thay thế phụ tùng ...) phải được thực hiện định kỳ.
- Không thể cài đặt nhiệt độ và thực hiện chức năng tính điện năng tiêu thụ ngay cả khi sử dụng hệ thống Intelligent Touch Controller hay Intelligent Manager.
- Bộ điều khiển từ xa nối với bộ xử lý không khí ngoài trời không được đặt là bộ điều khiển từ xa chính. Khi cài đặt Auto, chế độ hoạt động sẽ bật tùy theo điều kiện không khí ngoài trời, không quan tâm tới nhiệt độ trong phòng.
Kích thước bộ xử lý không khí ngoài trời FXMQ125MFV1
Kích thước bộ xử lý không khí ngoài trời FXMQ125MFV1
Trên đây, Sen Việt đã giới thiệu đến Quý khách bộ xử lý không khí ngoài trơi FXMQ125MFV1. Đây là model công suất nhỏ nhất của dòng xử lý không khí ngoài trời, Quý khách có thể tham khảo thêm các model công suất lớn hơn FXMQ200, FXMQ250 tại danh mục dành lạnh VRV.
