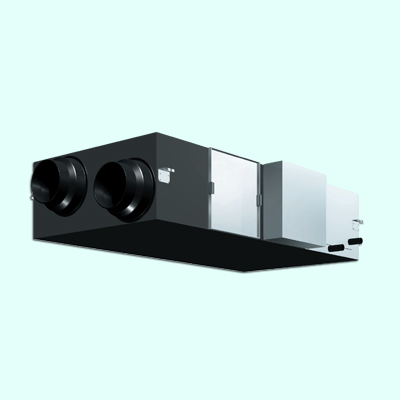

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM50GAV1

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM50GAV1

Daikin VKM50GAV1 là thiết bị thông gió thu hồi nhiệt tích hợp dàn giãn nở trực tiếp DX-Coil, dùng để cấp và xử lý không khí ngoài trời trong hệ thống điều hòa VRV. Thiết bị đạt lưu lượng gió lên đến 500m³/h và áp suất tĩnh tối đa 180Pa, phù hợp với các khu vực cần lưu lượng khí tươi vừa phải nhưng hệ thống đường ống có yêu cầu cột áp cao.

VKM50GAV1 là phiên bản không có bộ tạo ẩm. Nếu công trình cần bổ sung chức năng tạo ẩm cho luồng khí cấp, quý khách có thể tham khảo VKM50GAMV1 tích hợp bộ tạo ẩm để lựa chọn theo yêu cầu thiết kế.

1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VKM50GAV1

Model	VKM50GAV1 (không có bộ tạo ẩm)
Lưu lượng gió & áp suất (rất cao)	500m³/h - 180Pa
Lưu lượng gió & áp suất (cao)	500m³/h - 150Pa
Lưu lượng gió & áp suất (thấp)	440m³/h - 110Pa
Điện năng tiêu thụ (chế độ trao đổi nhiệt)	560/490/420W
Điện năng tiêu thụ (chế độ thông gió trực tiếp)	560/490/420W
Loại quạt	Quạt Sirocco
Công suất động cơ	0.28x2kW
Độ ồn (chế độ trao đổi nhiệt)	38/38.5/39dBA (rất cao) 36/36.5/37dBA (cao) 33.5/34.5/35.5dBA (thấp)
Độ ồn (chế độ thông gió trực tiếp)	38/38.5/39dBA (rất cao) 36/36.5/37dBA (cao) 33.5/34.5/35.5dBA (thấp)
Hiệu suất trao đổi nhiệt	76% (rất cao), 76% (cao), 77.7% (thấp)
Hiệu suất trao đổi Enthalpy (làm lạnh)	64% (rất cao), 64% (cao), 67% (thấp)
Hiệu suất trao đổi Enthalpy (sưởi ấm)	67% (rất cao), 67% (cao), 69% (thấp)
Vỏ máy	Thép mạ kẽm
Vật liệu cách nhiệt	Bọt Polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều
Màng trao đổi nhiệt	Giấy không cháy
Bộ lọc không khí	Lớp sợi phủ đa hướng
Công suất dàn giãn nở trực tiếp DX-Coil	2.8kW (làm lạnh) - 3.2kW (sưởi ấm)
Kích thước	387x1,764x832mm
Đường kính nối ống gió	Ø200mm
Khối lượng máy	96kg
Điều kiện môi trường	0°C-40°CDB, 80%RH hoặc nhỏ hơn (xung quanh máy) -15°C-40°CDB, 80%RH hoặc nhỏ hơn (OA)

2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VKM50GAV1

2.1. DX-Coil hỗ trợ cấp và xử lý gió tươi trong cùng thiết bị

VKM50GAV1 kết hợp bộ thông gió thu hồi nhiệt với dàn giãn nở trực tiếp DX-Coil nhằm đáp ứng nhu cầu đưa không khí ngoài trời vào không gian sử dụng.
- Luồng khí tươi được trao đổi và xử lý nhiệt trước khi phân phối vào phòng, giúp hạn chế tổn thất nhiệt trong quá trình thông gió.
- DX-Coil góp phần hạn chế khí lạnh thổi trực tiếp vào người sử dụng khi chạy chế độ sưởi nhờ quá trình xử lý nhiệt được thực hiện từ trước.
- Áp suất tĩnh cao giúp thiết bị linh hoạt hơn khi kết nối với hệ thống đường ống gió.

Hiệu quả trong việc cung cấp không khí ngoài trời với VKM50GAV1

2.2. Xử lý không khí ngoài trời kết hợp cùng hệ thống điều hòa

VKM50GAV1 có thể làm việc cùng các dàn lạnh trong hệ thống điều hòa trung tâm VRV Daikin, nhờ đó quá trình xử lý khí tươi và điều hòa không khí trong phòng có thể được tổ chức trên cùng hệ thống.
- Khi thiết bị VKM kết nối kết hợp với dàn lạnh tiêu chuẩn, tổng chỉ số công suất kết nối phải đạt 50-130% chỉ số công suất của dàn nóng.

Kết hợp xử lý không khí ngoài trời và điều hòa trong cùng hệ thống

2.3. Dàn giãn nở trực tiếp sử dụng môi chất lạnh từ hệ VRV

DX-Coil trên VKM50GAV1 là dàn trao đổi nhiệt sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh hoặc sưởi ấm không khí. Cấu hình này giúp thiết bị chủ động xử lý nhiệt cho luồng khí ngoài trời thay vì chỉ thực hiện trao đổi nhiệt giữa khí cấp và khí thải.

Công nghệ DX-Coil trên Daikin VKM50GAV1

2.4. Xử lý nhiệt không khí ngoài trời trước khi đưa vào phòng

Không khí ngoài trời sau quá trình trao đổi nhiệt tiếp tục được làm lạnh hoặc sưởi qua DX-Coil. Nhờ đó, nhiệt độ luồng khí cấp được đưa đến gần nhiệt độ phòng hơn, góp phần giảm phần tải mà dàn lạnh điều hòa trung tâm Daikin bên trong phải xử lý.

Cấp không khí ngoài trời sau quá trình trao đổi và xử lý nhiệt

3. Không gian lắp đặt phù hợp cho Daikin VKM50GAV1

Với lưu lượng gió 440-500m³/h, áp suất tĩnh tối đa 180Pa và khả năng xử lý nhiệt không khí ngoài trời bằng DX-Coil. Trong nhóm thiết bị xử lý không khí Daikin, VKM50GAV1 phù hợp cho các khu vực có nhu cầu cấp khí tươi vừa phải trong nhiều loại công trình thương mại và dự án. Thiết bị có thể được bố trí theo từng zone thay vì phải phục vụ toàn bộ công trình, chẳng hạn:
- Văn phòng và tòa nhà thương mại: phòng làm việc riêng, phòng họp, khu tiếp khách hoặc các khu vực cần cấp khí tươi độc lập.
- Trường học và cơ sở đào tạo: phòng học, phòng giáo viên, phòng chức năng hoặc khu vực kín sử dụng điều hòa trong thời gian dài.
- Khách sạn và khu lưu trú: phòng chức năng, khu hội họp, lounge hoặc các zone cần kết hợp thông gió thu hồi nhiệt với xử lý khí tươi.
- Nhà máy và công trình công nghiệp: phù hợp hơn với các khu văn phòng, phòng điều hành, phòng kỹ thuật hoặc khu vực sạch sử dụng điều hòa; không thay thế hệ thống hút thải chuyên dụng cho khu vực phát sinh bụi, khói hoặc khí ô nhiễm.
- Showroom, trung tâm dịch vụ và cửa hàng: cần bổ sung không khí ngoài trời đồng thời hạn chế ảnh hưởng của tải nhiệt khí tươi đến hệ thống điều hòa.

Điểm đáng chú ý của VKM50GAV1 là áp suất tĩnh đạt tối đa 180Pa, vì vậy model có thể phù hợp với các zone quy mô không lớn nhưng tuyến ống gió có trở lực tương đối cao. Việc lựa chọn cuối cùng vẫn cần căn cứ vào lưu lượng khí tươi tính toán của từng khu vực.

4. Câu hỏi thường gặp về thiết bị xử lý không khí VKM50GAV1

4.1. VKM50GAV1 có phù hợp với hệ thống đường ống gió có trở lực cao không?

VKM50GAV1 đạt áp suất tĩnh tối đa 180Pa ở chế độ rất cao, tạo thêm khả năng vượt trở lực khi thiết kế tuyến ống và phân phối gió.

4.2. VKM50GAV1 có làm lạnh và sưởi không khí ngoài trời không?

Có. DX-Coil của VKM50GAV1 sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh hoặc sưởi luồng không khí ngoài trời trước khi cấp vào phòng.

4.3. VKM50GAV1 khác gì so với thiết bị VAM?

Các dòng thông gió thu hồi nhiệt VAM-HVE tập trung vào trao đổi nhiệt giữa khí tươi và khí thải, trong khi VKM50GAV1 được tích hợp thêm DX-Coil để tiếp tục làm lạnh hoặc sưởi luồng khí ngoài trời.

4.4. VKM50GAV1 có chức năng tạo ẩm không?

Không. VKM50GAV1 là phiên bản không có bộ tạo ẩm; nếu công trình yêu cầu chức năng này, có thể chuyển sang VKM50GAMV1 cùng nhóm lưu lượng.

4.5. Khi nào nên chuyển từ VKM50GAV1 lên VKM80GAV1?

VKM50GAV1 có lưu lượng tối đa 500m³/h. Khi nhu cầu khí tươi vượt dải này, quý khách có thể đối chiếu Daikin VKM80GAV1 lưu lượng 750m³/h để lựa chọn model phù hợp hơn.

4.6. Làm thế nào để nhận báo giá VKM50GAV1?

Quý khách có thể liên hệ Proshop Daikin Sen Việt qua hotline 082.2222.716 hoặc email daikin@senviet.co để nhận báo giá VKM50GAV1 và hỗ trợ lựa chọn cấu hình theo nhu cầu công trình.
