Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM1500HVE

Thiết Bị Thông Gió Thu Hồi Nhiệt Daikin VAM1500HVE 1500m³/h

Daikin VAM1500HVE là hệ thống thông gió thu hồi nhiệt công suất lớn thuộc dòng Daikin VAM-HVE Series, cung cấp lưu lượng gió tối đa 1,500m³/h. Thiết bị phù hợp cho văn phòng lớn, hội trường, trung tâm đào tạo, showroom, nhà hàng, phòng gym, khách sạn và các công trình thương mại sử dụng điều hòa thường xuyên.

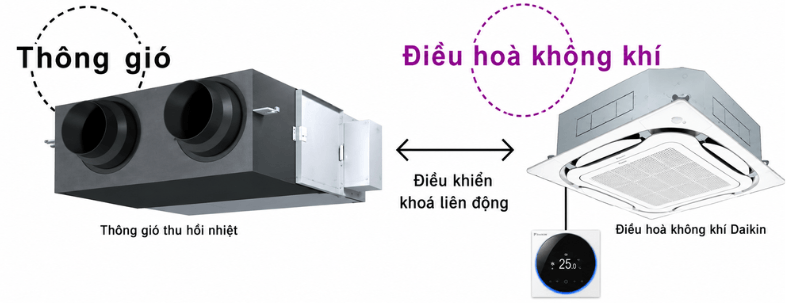

VAM1500HVE liên thông với điều hòa không khí Daikin

1. Thông số kỹ thuật hệ thống thông gió thu hồi nhiệt Daikin VAM1500HVE

Thông số	VAM1500HVE
Nguồn điện	1 pha, 220-240V / 220V, 50/60Hz
Lưu lượng gió	Rất cao: 1,500 / 1,500 m³/h Cao: 1,500 / 1,500 m³/h Thấp: 1,350 / 1,250 m³/h
Hiệu suất trao đổi nhiệt cho làm lạnh	Rất cao: 61.5 / 61.5% Cao: 61.5 / 61.5% Thấp: 65.5 / 66.0%
Hiệu suất trao đổi nhiệt cho sưởi ấm	Rất cao: 73.5 / 73.5% Cao: 73.5 / 73.5% Thấp: 76.5 / 77.0%
Hiệu suất trao đổi nhiệt Entanpy cho làm lạnh	Rất cao: 63.0 / 63.0% Cao: 63.0 / 63.0% Thấp: 65.5 / 66.0%
Hiệu suất trao đổi nhiệt Entanpy cho sưởi ấm	Rất cao: 72.0 / 72.0% Cao: 72.0 / 72.0% Thấp: 74.0 / 75.0%
Điện năng tiêu thụ - Chế độ trao đổi nhiệt	Rất cao: 1,274-1,353 / 1,645W Cao: 1,207-1,225 / 1,423W Thấp: 1,008-1,089 / 1,125W
Điện năng tiêu thụ - Chế độ Bypass	Rất cao: 1,274-1,353 / 1,645W Cao: 1,207-1,225 / 1,423W Thấp: 1,008-1,089 / 1,125W
Độ ồn - Chế độ trao đổi nhiệt	Rất cao: 43.0-44.0 / 44.0dB(A) Cao: 41.0-42.5 / 39.0dB(A) Thấp: 38.0-40.5 / 35.0dB(A)
Độ ồn - Chế độ Bypass	Rất cao: 43.0-44.0 / 44.0dB(A) Cao: 41.0-42.5 / 39.0dB(A) Thấp: 38.0-40.5 / 35.0dB(A)
Kích thước (C x R x D)	785 x 1,012 x 1,110mm
Trọng lượng	133kg
Vỏ máy	Thép tráng kẽm
Vật liệu cách nhiệt	Xốp polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của hai dòng khí ngược chiều
Vật liệu trao đổi nhiệt	Giấy không cháy
Bộ lọc khí	Lớp sợi phủ đa hướng
Quạt	Quạt Sirocco
Áp suất tĩnh ngoài	Rất cao: 190-210 / 210Pa Cao: 140-180 / 85Pa Thấp: 96-123 / 53Pa
Công suất động cơ quạt	0.190 x 4kW
Tỷ lệ lưu lượng gió cấp thực tế	90%
Đường kính ống nối	Ngoài: φ250 x 4 Trong: □ (680 x 290) x 2

Ghi chú:

• - Thông số kỹ thuật được công bố theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất. Khi lắp đặt thực tế, lưu lượng gió, độ ồn và hiệu quả vận hành có thể thay đổi theo chiều dài ống gió, co nối, miệng gió, tiêu âm, áp suất tĩnh và vị trí đặt thiết bị.
• - Daikin VAM1500HVE là thiết bị thông gió thu hồi nhiệt, không thay thế chức năng làm lạnh hoặc sưởi ấm của điều hòa không khí.
• - Với lưu lượng 1,500m³/h và trọng lượng 133kg, model này cần được tính toán đồng bộ trong hồ sơ HVAC, đặc biệt với các công trình dùng VRV/VRF, SkyAir, điều hòa thương mại hoặc hệ điều hòa trung tâm.

2. Tính năng nổi bật của thiết bị thông gió thu hồi nhiệt Daikin VAM1500HVE

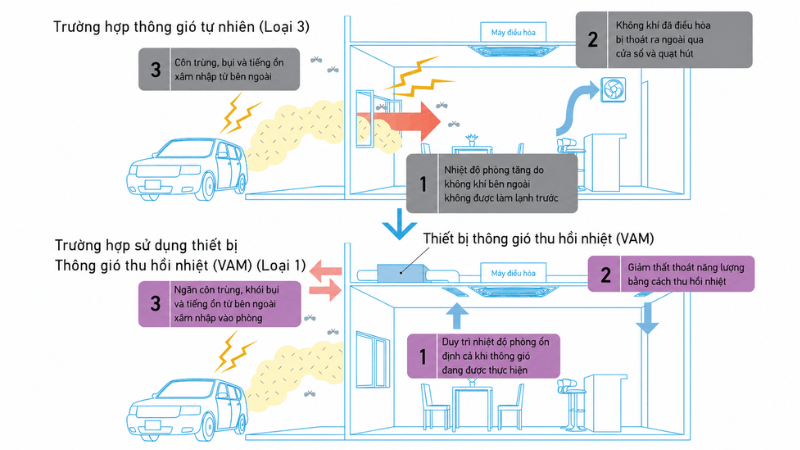

2.1. Duy trì nguồn khí tươi liên tục cho không gian đông người sử dụng

VAM1500HVE tạo chu trình trao đổi khí hai chiều cho không gian kín. Khí tươi ngoài trời được đưa vào thiết bị, đi qua bộ lọc và cấp vào phòng qua hệ thống ống gió. Đồng thời, khí thải chứa CO₂, mùi và hơi ẩm được hút ra ngoài theo tuyến riêng.

VAM1500HVE cải thiện khí tươi so với thông gió tự nhiên

Cách vận hành này giúp công trình có nguồn khí tươi ổn định mà không cần mở cửa liên tục. Đây là điểm quan trọng với các mặt bằng đông người, dùng điều hòa lâu và không thể phụ thuộc vào thông gió tự nhiên.

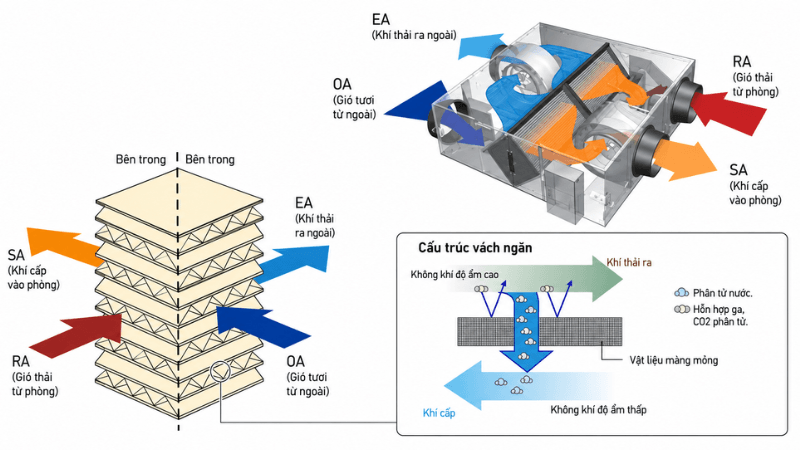

2.2. Thu hồi nhiệt toàn phần, giảm tải cho hệ điều hòa

Bộ trao đổi nhiệt toàn phần giúp hai luồng khí cấp và thải trao đổi một phần nhiệt hiện và nhiệt ẩn mà không trộn lẫn trực tiếp. Nhờ đó, không khí ngoài trời được xử lý sơ bộ trước khi cấp vào phòng.

Khi công trình đang làm lạnh hoặc sưởi ấm, cơ chế thu hồi nhiệt giúp hạn chế chênh lệch nhiệt độ, độ ẩm giữa khí ngoài trời và không gian điều hòa. Điều này hỗ trợ giảm tải cho hệ thống điều hòa so với phương án cấp gió tươi trực tiếp.

VAM1500HVE có lõi trao đổi nhiệt toàn phần tiết kiệm năng lượng khi thông gió

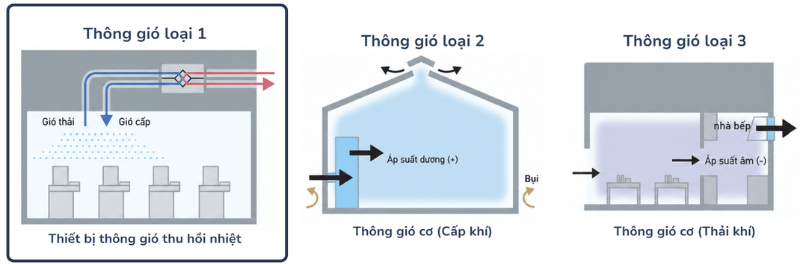

2.3. Thông gió cơ Loại 1 giúp kiểm soát cấp thải khí

Thông gió tự nhiên, thông gió chỉ cấp khí (loại 2) hoặc chỉ hút thải (loại 3) thường khó kiểm soát lưu lượng vì còn phụ thuộc vào hướng gió, khe hở cửa, độ kín phòng và chênh áp trong công trình. Với các không gian kín dùng điều hòa, sự thiếu ổn định này dễ làm khu vực này thừa gió, khu vực khác lại bí khí.

Daikin VAM1500HVE sử dụng thông gió cơ Loại 1, tức là cả khí cấp và khí thải đều được điều khiển bằng quạt cơ học. Hệ thống quạt Sirocco đảm nhiệm riêng từng luồng khí, giúp cấp khí tươi và hút khí tù đọng theo lưu lượng thiết kế. Đây là nền tảng phù hợp cho các dự án cần kiểm soát chất lượng không khí bài bản, không chỉ hút khí ra ngoài một chiều.

Thông gió cơ Loại 1 VAM1500HVE kiểm soát đồng thời gió cấp và gió thải

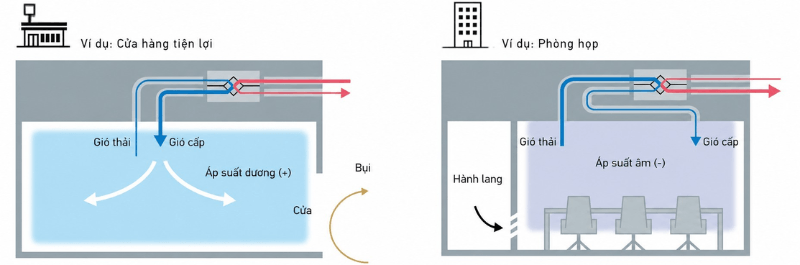

2.4. Vận hành tăng cường Fresh up linh hoạt kiểm soát áp suất phòng

Vận hành tăng cường Fresh up cho phép điều chỉnh tương quan giữa lượng gió cấp và lượng gió thải để hỗ trợ kiểm soát áp suất trong phòng.

• - Tạo áp suất dương (+): Tăng gió cấp lớn hơn gió thải, giúp hạn chế bụi, mùi, hơi ẩm hoặc không khí ngoài khu vực xâm nhập vào phòng.
• - Tạo áp suất âm (-): Tăng gió thải lớn hơn gió cấp, giúp giữ mùi hoặc không khí ô nhiễm không lan sang khu vực lân cận.

Tính năng này giúp kỹ sư HVAC chủ động hơn khi thiết kế các khu vực có yêu cầu khác nhau về độ sạch, mùi, áp suất và hướng di chuyển của luồng khí.

Fresh up giúp VAM1500HVE điều chỉnh cân bằng gió trong phòng

2.5. Cảm biến tùy chọn dựa trên nồng độ CO₂ với cảm biến tùy chọn

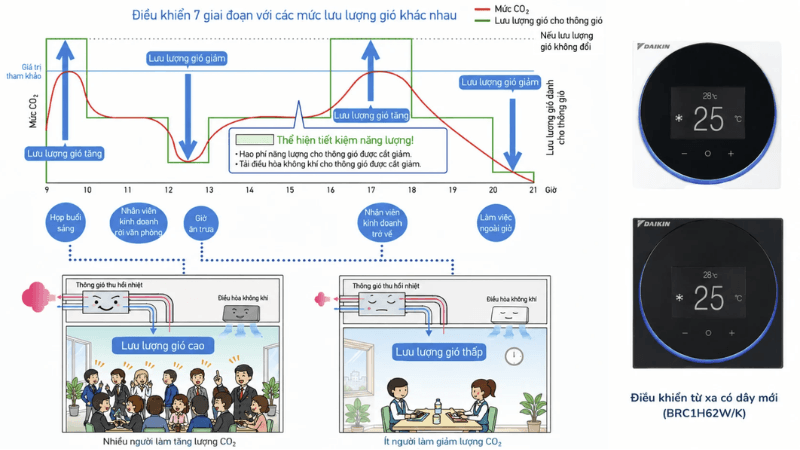

VAM1500HVE có thể kết hợp cảm biến CO₂ tùy chọn để điều chỉnh lưu lượng thông gió theo mức sử dụng thực tế. Khi nồng độ CO₂ tăng, thiết bị tăng cấp gió tươi. Khi khu vực ít người hơn, hệ thống giảm lưu lượng để tránh thông gió dư thừa.

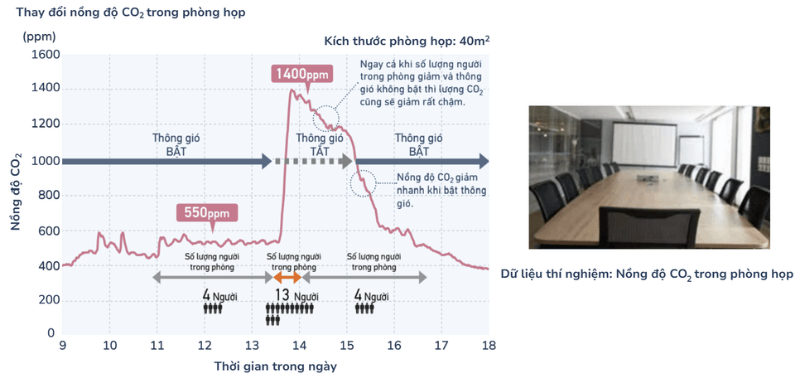

Thực nghiệm VAM1500HVE đo CO₂ trong phòng họp khi thay đổi số lượng người

Khi kết hợp bộ điều khiển có dây BRC1H62W/K và cảm biến phù hợp, người vận hành có thể theo dõi chỉ số CO₂ trực tiếp trên màn hình. Điều này giúp quản lý chất lượng không khí bằng dữ liệu thay vì chỉ dựa vào cảm nhận.

Cảm biến CO₂ hỗ trợ VAM1500HVE điều chỉnh lưu lượng gió theo nhu cầu

2.6. Tối ưu vận hành đồng bộ với hệ thống điều hòa Daikin

VAM1500HVE có thể liên động với hệ thống điều hòa Daikin để thông gió và điều hòa vận hành theo cùng một logic điều khiển:

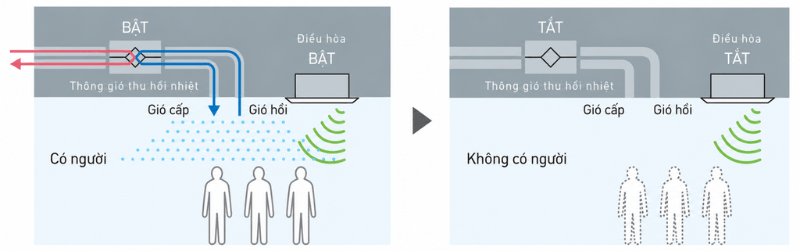

• - Chức năng dừng trên cảm biến: Khi khu vực không có người, hệ thống có thể dừng theo cài đặt để giảm tiêu hao điện.

Chức năng dừng hệ thống trên VAM1500HVE khi không có người sử dụng

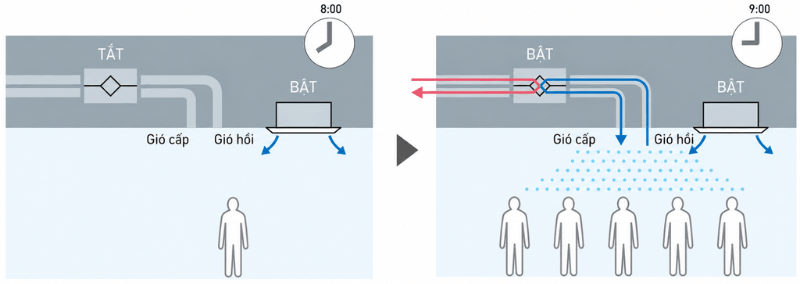

• - Điều khiển Làm lạnh trước / Sưởi ấm trước: Khi điều hòa mới khởi động, thông gió có thể trì hoãn trong một khoảng thời gian để không đưa ngay tải nhiệt ngoài trời vào phòng.

Trì hoãn thông gió VAM1500HVE khi điều hòa vừa bật

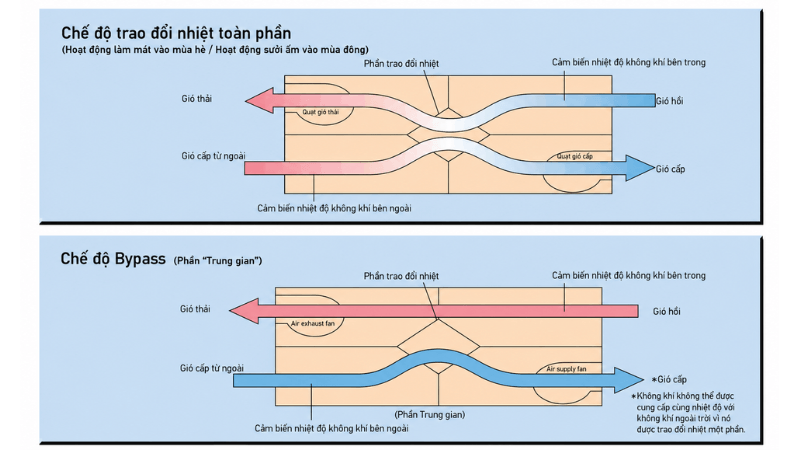

• - Tự động chuyển chế độ thông gió: Hệ thống có thể chuyển giữa chế độ trao đổi nhiệt toàn phần và Bypass tùy điều kiện vận hành.

VAM1500HVE tự động lựa chọn chế độ vận hành

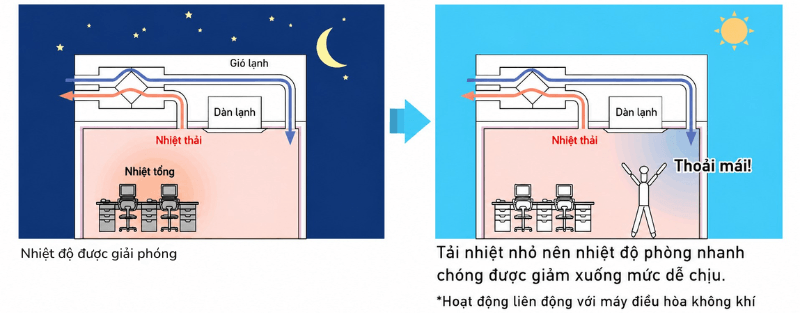

• - Làm mát phòng vào ban đêm: Khi điều kiện ngoài trời phù hợp, thiết bị hỗ trợ xả nhiệt tích tụ trong phòng trước chu kỳ sử dụng tiếp theo.

Thông gió VAM1500HVE làm mát phòng tự nhiên vào ban đêm

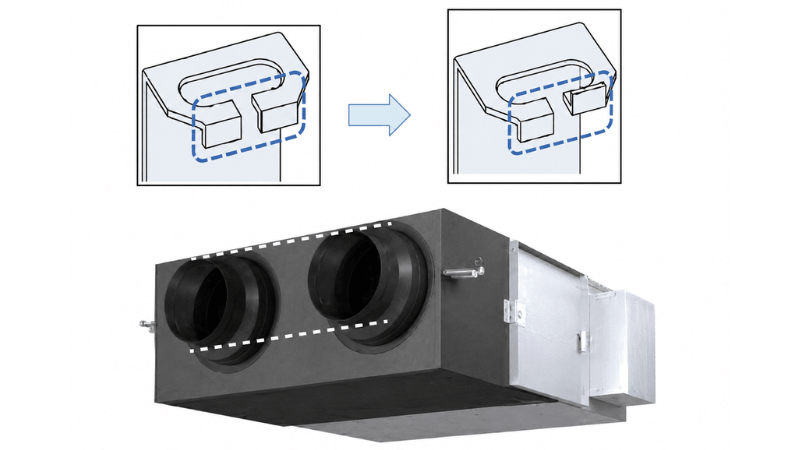

2.7. Thiết kế hỗ trợ lắp đặt và bảo trì thuận tiện hơn

Dòng Daikin VAM-HVE được thiết kế theo hướng tối ưu cho quá trình thi công, kết nối hệ thống và bảo dưỡng định kỳ trong các công trình thương mại và dân dụng.

• - Cải tiến móc treo: Móc treo có cấu trúc chống rơi đai ốc, giúp cố định thiết bị chắc chắn hơn khi lắp đặt, kể cả trong tình huống thao tác ngược hoặc khu vực khó thi công.
• - Bố trí đầu nối ống gió song song: Các họng nối được thiết kế song song, giúp tuyến ống âm trần đi gọn hơn, giảm giao cắt với các hạng mục cơ điện khác.
• - Đấu nối tín hiệu linh hoạt: Bo mạch có thể nhận tín hiệu ngoại vi để thay đổi lưu lượng hoặc chế độ vận hành; đồng thời hỗ trợ cổng xuất tín hiệu cho bộ giảm chấn ngoài, báo lỗi hệ thống và báo bẩn phin lọc.

Với model công suất lớn như VAM1500HVE, các cải tiến này giúp quá trình thi công an toàn hơn, bảo trì dễ tiếp cận hơn và thuận tiện cho quản lý vận hành sau bàn giao.

Cải tiến lắp đặt mới cho Daikin VAM1500HVE

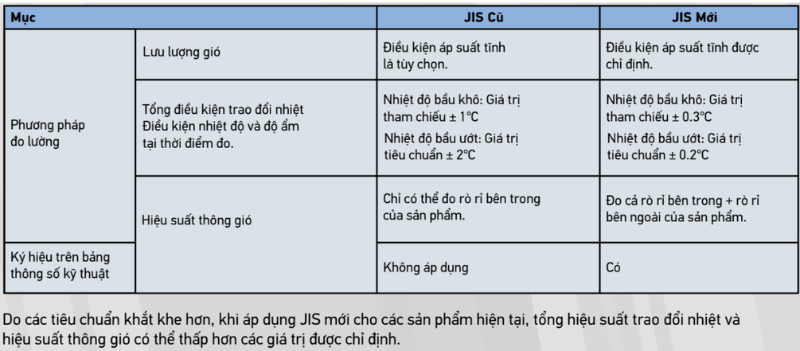

2.8. Đáp ứng tiêu chuẩn kiểm định quốc tế về hiệu suất JIS

Dòng Daikin VAM-HVE được kiểm định theo tiêu chuẩn JIS B8628:2017, tương đương tiêu chuẩn quốc tế ISO 16494. Tiêu chuẩn này đánh giá các chỉ số quan trọng như lưu lượng gió, hiệu suất trao đổi nhiệt, điện năng tiêu thụ, độ ồn, áp suất tĩnh và tỷ lệ rò rỉ khí.

So với phương pháp đánh giá cũ, tiêu chuẩn mới yêu cầu điều kiện thử nghiệm chặt chẽ hơn, kiểm soát sai số nhiệt độ chỉ trong phạm vi 0.3oC, xác định rõ áp suất tĩnh và đánh giá rò rỉ khí bên trong lẫn bên ngoài thiết bị.

Tiêu chuẩn JIS mới áp dụng cho thiết bị VAM1500HVE

3. Thiết bị thu hồi nhiệt VAM1500HVE dùng cho không gian nào?

Daikin VAM1500HVE có lưu lượng gió tối đa 1,500m³/h, thuộc nhóm model công suất lớn trong dòng VAM-HVE. Nếu tính theo mức cấp khí tươi tham khảo khoảng 25 - 30m³/h/người, thiết bị có thể phục vụ khoảng 50 - 60 người cùng lúc.

Văn phòng mở / Sàn làm việc lớn / Trung tâm call-center / Trung tâm vận hành (mật độ ~5m²/người): Phù hợp cho diện tích khoảng 250 - 300m². Đây là nhóm mặt bằng có nhiều cụm bàn làm việc, thời gian sử dụng dài và yêu cầu khí tươi phân bổ đều trên toàn sàn.

Showroom lớn / Cửa hàng flagship / Siêu thị mini / Khu trưng bày sản phẩm (mật độ ~3m²/người): Phù hợp cho diện tích khoảng 150 - 180m². Thiết bị giúp cấp khí tươi cho các khu vực sâu bên trong, nơi không khí dễ tù đọng nếu chỉ dựa vào cửa ra vào.

Hội trường / Phòng đào tạo lớn / Phòng họp tập trung / Lớp học đông người (mật độ ~2m²/người): Phù hợp cho diện tích khoảng 100 - 120m². Nhóm này dễ tăng CO₂ nhanh khi nhiều người ngồi trong thời gian dài, đặc biệt khi phòng đóng kín và dùng điều hòa liên tục.

Nhà hàng máy lạnh / Khu tiệc nhỏ / Khu ăn uống trong trung tâm thương mại (mật độ ~2 - 2,5m²/người): Có thể tham khảo cho diện tích khoảng 120 - 150m². Khi thiết kế cần tách rõ khu khách ngồi, khu bếp, khu hút mùi và hướng cấp khí tươi để tránh luồng khí không phù hợp.

Phòng gym / Studio fitness / Khu vận động trong nhà (mật độ ~3m²/người): Phù hợp cho diện tích khoảng 150 - 180m². Đây là nhóm không gian phát sinh hơi ẩm, mùi cơ thể và nhu cầu oxy cao hơn văn phòng thông thường.

Khách sạn / Trường học / Nhà máy / Công trình thương mại: Có thể dùng cho phòng chức năng lớn, khu văn phòng nội bộ, khu dịch vụ khách hàng, phòng chờ, phòng nhân sự, phòng quản lý hoặc khu vận hành độc lập cần thông gió cơ có thu hồi nhiệt.

Không gian phù hợp dùng quạt thông gió VAM1500HVE

4. Ứng dụng thực tế từ thiết bị VAM1500HVE

VAM1500HVE phù hợp với các công trình cần cấp khí tươi theo hướng hệ thống, không xử lý rời rạc từng phòng nhỏ. Với lưu lượng 1,500m³/h, thiết bị thường được dùng cho mặt bằng rộng, đông người, có lịch vận hành rõ ràng và cần kiểm soát chất lượng không khí ổn định.

• - Tòa nhà văn phòng / Green Office: VAM1000HVE cấp khí tươi ổn định cho các sàn văn phòng lớn và hỗ trợ giảm tải điều hòa nhờ thu hồi nhiệt.
• - Phòng họp lớn / Trung tâm đào tạo: Phù hợp cho không gian đông người, giúp duy trì chất lượng không khí và giảm tích tụ CO₂.
• - Showroom / Cửa hàng flagship: Hỗ trợ giữ không gian trưng bày thông thoáng mà vẫn duy trì hiệu quả vận hành điều hòa.
• - Nhà hàng / Khu ẩm thực kín: Cấp khí tươi cho khu khách ngồi, góp phần giảm cảm giác bí và nóng ẩm trong giờ cao điểm.
• - Phòng gym / Studio fitness: Đáp ứng nhu cầu thông gió cao cho khu vực tập luyện có mật độ vận động lớn.
• - Trường học / Trung tâm ngoại ngữ / Lớp học theo ca: Giúp duy trì lưu lượng khí tươi ổn định trong các phòng học sử dụng liên tục.
• - Khách sạn / Nhà máy / Khu thương mại: Thích hợp cho các khu vực phụ trợ, văn phòng nội bộ và không gian dịch vụ cần thông gió cơ có thu hồi nhiệt.

VAM1500HVE dùng cho công trình thương mại

5. Sen Việt tư vấn thiết kế hệ thống cấp khí tươi Daikin cho công trình lớn

Với Daikin VAM1500HVE, việc lựa chọn và triển khai cần dựa trên khảo sát thực tế, số lượng người sử dụng và đặc điểm công trình để đảm bảo hiệu quả thông gió. Sen Việt hỗ trợ tư vấn, thiết kế và triển khai hệ thống cấp khí tươi Daikin cho văn phòng, hội trường, showroom, nhà hàng và các công trình thương mại.

Đội ngũ kỹ thuật sẽ tính toán lưu lượng khí tươi, lựa chọn model phù hợp và đề xuất phương án lắp đặt tối ưu theo từng dự án.

• Website phân phối chính thức: daikinco.vn
• Hotline hỗ trợ tư vấn & khảo sát công trình: 0822.222.716
• Hệ thống chi nhánh Sen Việt:
  • - TP. Hà Nội (2 chi nhánh):
    • +) Trụ sở: Lô C10-LK4-Ô 34, Khu C, KĐT mới Lê Trọng Tấn - Geleximco, phường Dương Nội
    • +) Kho hàng: xóm 2, xã An Khánh
  • - TP. Hồ Chí Minh (3 chi nhánh):
    • +) Số 1264/2 Kha Vạn Cân, phường Linh Xuân
    • +) Số 348 Nguyễn Văn Linh, phường Tân Thuận
    • +) Số 52 Cao Lân, phường An Phú
  • - TP. Đà Nẵng (1 chi nhánh):
    • +) Số 273 Điện Biên Phủ, phường Thanh Khê

Daikin VAM1500HVE có lưu lượng gió 1,500m³/h, phù hợp cho các khu vực khoảng 50 - 60 người như văn phòng mở, hội trường, trung tâm đào tạo, showroom lớn, nhà hàng, phòng gym hoặc khu thương mại. Nếu nhu cầu công trình phạm vi hơn, Quý khách có thể tham khảo VAM800HVE hoặc VAM1000HVE hoặc tham khảo thêm các giải pháp xử lý không khí khác trong danh mục thiết bị thông gió cấp khí tươi Daikin.
