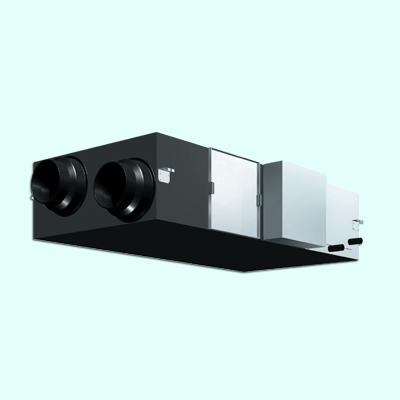

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM100GAV1

Hệ Thống Thông Gió Thu Hồi Nhiệt Daikin VKM100GAV1

Daikin VKM100GAV1 là thiết bị thông gió thu hồi nhiệt tích hợp dàn giãn nở trực tiếp DX-Coil, giúp cấp gió tươi đồng thời làm lạnh hoặc sưởi ấm sơ bộ không khí ngoài trời trước khi đưa vào phòng. Thiết bị đạt lưu lượng gió lên đến 950 m³/h, áp suất tĩnh 150Pa; công suất DX-Coil đạt 5.6kW khi làm lạnh và 6.3kW khi sưởi ấm.

VKM100GAV1 là phiên bản không có bộ tạo ẩm. Nếu công trình cần thêm chức năng này, quý khách có thể tham khảo Daikin VKM100GAMV1 cùng cấp lưu lượng nhưng được tích hợp thêm bộ tạo ẩm.

1. Thông số kỹ thuật của hệ thống thông gió thu hồi nhiệt VKM100GAV1

Model	VKM100GAV1 (không có bộ tạo ẩm)
Lưu lượng gió & áp suất (rất cao)	950m³/h - 150Pa
Lưu lượng gió & áp suất (cao)	950m³/h - 100Pa
Lưu lượng gió & áp suất (thấp)	820m³/h - 70Pa
Điện năng tiêu thụ (chế độ trao đổi nhiệt)	670/570/480W
Điện năng tiêu thụ (chế độ thông gió trực tiếp)	670/570/480W
Loại quạt	Quạt Sirocco
Công suất động cơ	0.28x2kW
Độ ồn (chế độ trao đổi nhiệt)	40/40.5/41dBA (rất cao) 38/38.5/39dBA (cao) 35/36/36.5dBA (thấp)
Độ ồn (chế độ thông gió trực tiếp)	40/40.5/41dBA (rất cao) 38/38.5/39dBA (cao) 35/36/36.5dBA (thấp)
Hiệu suất trao đổi nhiệt	74% (rất cao), 74% (cao), 76.5% (thấp)
Hiệu suất trao đổi Enthalpy (làm lạnh)	62% (rất cao), 62% (cao), 66% (thấp)
Hiệu suất trao đổi Enthalpy (sưởi ấm)	65% (rất cao), 65% (cao), 69% (thấp)
Vỏ máy	Thép mạ kẽm
Vật liệu cách nhiệt	Bọt Polyurethane không cháy
Hệ thống trao đổi nhiệt	Trao đổi nhiệt toàn phần (nhiệt ẩn + nhiệt hiện) của 2 dòng khí ngược chiều
Màng trao đổi nhiệt	Giấy không cháy
Bộ lọc không khí	Lớp sợi phủ đa hướng
Công suất dàn giãn nở trực tiếp DX-Coil	5.6kW (làm lạnh) - 6.3kW (sưởi ấm)
Kích thước	387x1,764x1,214mm
Đường kính nối ống gió	Ø250mm
Khối lượng máy	114kg
Điều kiện môi trường	0°C-40°CDB, 80%RH hoặc nhỏ hơn (xung quanh máy) -15°C-40°CDB, 80%RH hoặc nhỏ hơn (OA)

2. Đặc điểm của hệ thống thông gió thu hồi nhiệt VKM100GAV1

2.1. Với dàn giãn nở trực tiếp DX-Coil, VKM100GAV1 đáp ứng yêu cầu cung cấp gió tươi đa dạng

VKM100GAV1 kết hợp bộ thông gió thu hồi nhiệt với dàn giãn nở trực tiếp DX-Coil để xử lý không khí ngoài trời trước khi cấp vào phòng.
- Phân phối gió tươi bên ngoài với tổn thất nhiệt thấp, đồng thời đáp ứng đa dạng yêu cầu xử lý không khí của công trình.
- Dàn giãn nở trực tiếp DX-Coil góp phần hạn chế khí lạnh thổi trực tiếp vào người sử dụng khi chạy chế độ sưởi nhờ quá trình làm lạnh, sưởi được thực hiện từ trước.
- Áp suất tĩnh cao giúp linh hoạt hơn trong việc thiết kế hệ thống đường ống gió.

Hiệu quả trong việc cung cấp không khí ngoài trời với thiết bị VKM100GAV1

2.2. Điều hòa không khí và xử lý không khí ngoài trời có thể được thực hiện bằng một hệ thống đơn lẻ

VKM100GAV1 có thể kết hợp với các dàn lạnh tiêu chuẩn trong cùng hệ thống điều hòa trung tâm VRV Daikin, giúp điều hòa không khí trong phòng và xử lý không khí ngoài trời được thực hiện trên cùng một hệ thống.
- Khi thiết bị VKM được kết nối kết hợp với dàn lạnh tiêu chuẩn, tổng chỉ số công suất kết nối phải đạt 50-130% chỉ số công suất của dàn nóng.

Điều hòa không khí và xử lý không khí ngoài trời trong cùng một hệ thống

2.3. Thiết bị nhỏ gọn tích hợp công nghệ DX-Coil của Daikin

DX-Coil là dàn trao đổi nhiệt sử dụng môi chất lạnh từ dàn nóng VRV để làm lạnh hoặc sưởi ấm không khí. Việc tích hợp dàn giãn nở trực tiếp trong VKM100GAV1 cho phép thiết bị tiếp tục xử lý nhiệt luồng khí tươi trước khi đưa vào không gian sử dụng.

VKM100GAV1 với công nghệ DX-Coil của Daikin

2.4. Cung cấp không khí sạch từ bên ngoài thông qua trao đổi nhiệt và làm lạnh/sưởi ấm

Không khí ngoài trời được đưa qua hệ thống trao đổi nhiệt và tiếp tục được làm lạnh hoặc sưởi ấm bằng DX-Coil trước khi cấp vào phòng. Quá trình này giúp đưa nhiệt độ không khí ngoài trời đến gần nhiệt độ phòng, qua đó giảm phần công suất mà dàn lạnh trong không gian phải xử lý.

Cung cấp không khí sạch từ bên ngoài với VKM100GAV1

3. Không gian lắp đặt phù hợp cho Daikin VKM100GAV1

Với lưu lượng gió lên đến 950m³/h, cột áp suất tĩnh cao 150Pa cùng khả năng xử lý nhiệt khí tươi bằng DX-Coil, VKM100GAV1 phù hợp cho các không gian cần cấp khí tươi thường xuyên và kết nối đồng bộ với hệ thống VRV, chẳng hạn:
- Văn phòng làm việc lớn, phòng họp: cần bổ sung khí tươi trong thời gian sử dụng điều hòa kéo dài và xử lý nhiệt luồng khí trước khi cấp vào phòng.
- Showroom, cửa hàng bán lẻ, phòng tập: có mật độ sử dụng cao và nhu cầu trao đổi không khí thường xuyên.
- Nhà hàng, quán cafe không gian kín: cần cấp khí tươi liên tục, đồng thời hạn chế ảnh hưởng của nhiệt độ không khí ngoài trời đến khu vực sử dụng.
- Villa, penthouse và không gian cao cấp sử dụng VRV: phù hợp khi cần kết hợp thông gió thu hồi nhiệt với khả năng làm lạnh hoặc sưởi luồng khí tươi.

Nếu nhu cầu lưu lượng thấp hơn, quý khách có thể tham khảo Daikin VKM80GAV1 để đối chiếu thêm trước khi lựa chọn model phù hợp cho hệ thống.

4. Câu hỏi thường gặp về Daikin VKM100GAV1 (FAQ)

4.1. VKM100GAV1 khác gì so với dòng VAM thông thường?

Các dòng thông gió thu hồi nhiệt Daikin VAM-HVE tập trung vào trao đổi nhiệt giữa khí tươi và khí thải. VKM100GAV1 được tích hợp thêm DX-Coil sử dụng môi chất lạnh từ hệ VRV để tiếp tục làm lạnh hoặc sưởi luồng khí tươi.

4.2. VKM100GAV1 và VKM100GAMV1 khác nhau như thế nào?

VKM100GAV1 không có bộ tạo ẩm, trong khi VKM100GAMV1 được tích hợp thêm chức năng tạo ẩm. Hai model cần được lựa chọn theo yêu cầu xử lý không khí của từng công trình.

4.3. VKM100GAV1 có kết nối với hệ thống điều hòa VRV Daikin không?

Có. DX-Coil của VKM100GAV1 sử dụng môi chất lạnh từ dàn nóng VRV và thiết bị có thể kết hợp với các dàn lạnh tiêu chuẩn trong cùng hệ thống theo điều kiện kết nối của hãng.

4.4. VKM100GAV1 có phù hợp khi cần vừa cấp khí tươi vừa xử lý nhiệt không?

Có. VKM100GAV1 vừa thực hiện thông gió thu hồi nhiệt, vừa sử dụng DX-Coil để làm lạnh hoặc sưởi không khí ngoài trời trước khi cấp vào phòng. Quý khách có thể tham khảo thêm các dòng thiết bị xử lý không khí Daikin để đối chiếu giải pháp phù hợp với từng yêu cầu công trình.

4.5. Làm thế nào để nhận báo giá VKM100GAV1?

Giá VKM100GAV1 và phương án lắp đặt sẽ phụ thuộc vào cấu hình hệ thống thực tế. Quý khách vui lòng liên hệ hotline 082.2222.716 hoặc email daikin@senviet.co để Sen Việt hỗ trợ tư vấn và báo giá sản phẩm.
