Dàn lạnh âm trần điều hòa trung tâm Daikin FXFSQ149AVM 54,600BTU có cảm biến
FXFSQ140AVM là dàn lạnh cassette âm trần đa hướng thổi có cảm biến thuộc hệ điều hòa trung tâm VRV. Công suất làm lạnh và sưởi ấm là 54,600BTU. Chức năng cảm biển phát hiện sự hiện diện của người và nhiệt độ phòng mang lại sự thoải mái tối ưu và tiết kiệm năng lượng. Dàn lạnh FXFSQ140 kết nối được với tất cả các model dàn nóng hệ 1 và 2 chiều VRV IV S, VRV H, VRV A. Tính năng nổi bật của sản phẩm là: Chức năng cảm biến với cảm biến kép; Điều khiển hướng gió độc lập; Chức năng chặn hướng gió; Bơm nước xả là phụ kiện tiêu chuẩn với mức nâng 850mm.
Sen Việt tư vấn, khảo sát, thiết kế báo giá miễn phí dù bạn là ai, bạn ở đâu. Vui lòng liên hệ số điện thoại 0966.666.233
1. Thông số kỹ thuật dàn lạnh âm trần FXFSQ140AVM
| Thông số kỹ thuật |
FXFSQ140AVM |
| Điện nguồn |
1 pha, 220-240V / 220-230V, 50/60Hz |
| Công suất làm lạnh |
16.0kW / 54,600BTU |
| Công suất sưởi |
16.0kW / 54,600BTU |
| Điện năng tiêu thụ làm lạnh |
0.194kW |
| ĐN tiêu thụ sưởi ấm |
0.183kW |
| Vỏ máy |
Thép mạ kẽm |
| Lưu lượng gió 5 cấp |
35.5/32.5/29.5/26.5/23m3/min |
| Độ ồn 5 cấp |
46/43.5/38/35dBA |
| Kích thước (CxRxD) |
298x840x840mm |
| Trọng lượng |
26kg |
| Ống kết nối Lỏng / Hơi |
Ø9.5/Ø15.9mm |
| Ống kết nối nước xả |
VP25 (đường kính ngoài, 34mm / đường kính trong, 25mm) |
Mặt nạ trang trí cho dàn lạnh cassette âm trần FXFSQ140AVM
Mặt nạ tiêu chuẩn
(có cảm biến) |
Model |
BYCQ125EEF (trắng) / BYCQ125EEK (đen) |
| Kích thước |
50x950x950mm |
| Trọng lượng |
5.5kg |
| Mặt nạ tiêu chuẩn |
Model |
BYCQ125EAF (trắng) / BYCQ125EAK (đen) |
| Kích thước |
50x950x950mm |
| Trọng lượng |
5.5kg |
| Mặt nạ thiết kế |
Model |
BYCQ125EAPF (trắng) |
| Kích thước |
97x950x950mm |
| Trọng lượng |
6.5kg |
| Mặt nạ lưới tự động |
Model |
BYCQ125EASF (trắng) |
| Kích thước |
105x950x950mm |
| Trọng lượng |
8kg |
2. Các tính năng dàn lạnh cassette âm trần FXFSQ140AVM
| Điều khiển từ xa |
có dây |
không dây |
| BRC1E63 |
BRC7M635F(K) |
| |
BRC7M634F(K) |
| Cảm biến kép *1 |
x |
|
| Luồng gió trực tiếp |
x |
|
| Chế độ dò cảm biến thấp |
x |
|
| Chế độ tắt cảm biến |
x |
|
| Luồng gió tuần hoàn hoạt động |
x |
|
| Điều khiển hướng gió độc lập |
x |
|
| 5 cấp tốc độ quạt |
x |
x |
| Luồng gió tự động |
x |
x |
| Đảo gió tự động |
x |
x |
| Lựa chọn kiểu gió |
x |
x |
| Ứng dụng cho trần cao |
x |
|
*1 Áp dụng khi mặt nạ cảm biến được lắp đặt.
2. Đặc điểm của dàn lạnh âm trần trung tâm Daikin FXFSQ140AVM
FXFSQ140 là model dàn lạnh kiểu mới với nhiều đặc điểm ưu việt sẽ mang đến cho người dùng những trải nghiệm tuyệt vời nhất.
a, Công nghệ cảm biến của Daikin có trên dàn lạnh FXFSQ140AVM loại đa hướng thổi mang đến cho người dùng cảm giác thoải mái và tiết kiệm năng lượng.

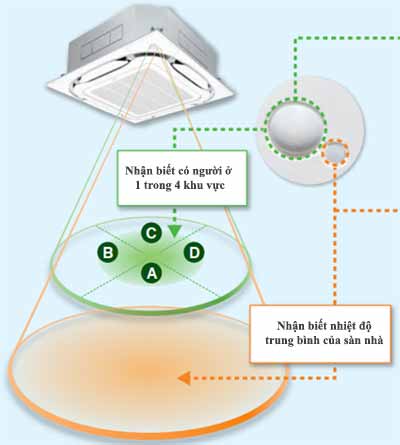

+ Cảm biến kép
Cảm biến kép ở dàn lạnh FXFSQ140AVM
- Cảm biến nhận biết người bằng tia hồng ngoại ở 1 trong 4 khu vực
| Chiều cao trần nhà |
2.7m |
3.5m |
4.0m |
Khoảng cách nhận biết *2
(Đường kính) |
khoảng
8.5m
|
khoảng
11.5m
|
Khoảng
13.5m |
*2 Cảm biến nhận biết người tia hồng ngoại có thể nhận biết ở khoảng cách 80cm so với sàn nhà.
- Cảm nhiến nhiệt sàn bằng tia hồng ngoại: Cảm biến nhận biết nhiệt độ sàn nhà và tự động điều chỉnh hoạt động của dàn lạnh FXFSQ140 để giảm sự chênh lệch giữa trần nhà và sản nhà.
| Chiều cao trần nhà |
2.7m |
3.5m |
4.0m |
Khoảng cách nhận biết *2
(Đường kính) |
khoảng
11m
|
khoảng
14m
|
Khoảng
16m |
*3 Cảm biến hồng ngoại phát hiện ở bề mặt sàn.
+ Chức năng cảm biến nhiệt độ
- Chế độ cảm biến giảm nhiệt độ (mặc định: Tắt): Khi không có người trong phòng nhiệt độ cài đặt được tự động điều chỉnh. Hệ thống tự động tiết kiệm năng lượng bằng việc nhận biết phòng có người hay không. Nhiệt độ cài đặt được tự động điều chỉnh khi không có người.
Biên độ nhiệt và thời gian cso thể được lựa chọn từ 0.5 đến 4oC với mức tăng 0.5oC và thời gian tương ứng 15, 30, 45, 60, 90 hoặc 120 phút tương ứng bằng điều khiển từ xa.
- Chế độ cảm biến ngưng hoạt động (mặc định: Tắt): Khi không có người trong phòng, hệ thống tự động ngưng hoạt động. Hệ thống tự động tiết kiệm năng lượng bằng cách nhận biết phòng có người hay không. Dựa trên điều kiện sử dụng được cài sẵn, hệ thống tự động ngưng hoạt động nếu phòng không có người. Thời gian ngưng hoạt động khi không có người có thể tùy chọn từ 1 đến 24 giờ với mức lũy tiến 1 giờ bằng điều khiển từ xa.

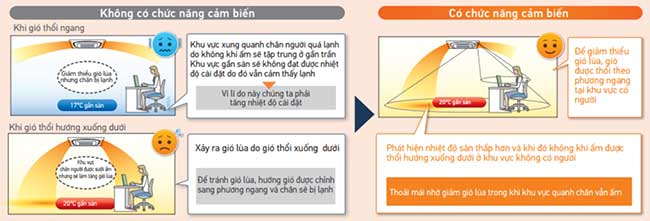

+ Chức năng luồng khí tự động

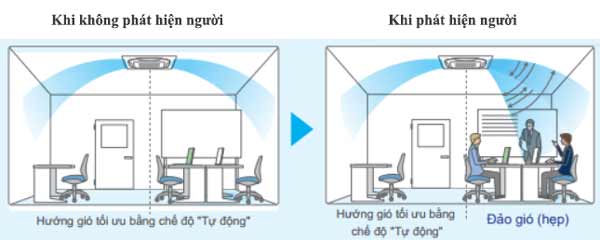

- Luồng không khí trực tiếp (Mặc định: Tắt)
Luồng không khí trực tiếp từ dàn lạnh FXFSQ140AVM ở chế độ làm lạnh, khô
Với chế độ đảo gió tự động, cánh đảo gió sẽ được điều khiển để phân phối tối ưu hướng gió khi trong phòng không có người.
Khi phát hiện có người trong phòng, hướng gió sẽ được cài đặt thành "Đảo gió (hẹp)" để phân phối không khí lạnh đến người dùng.

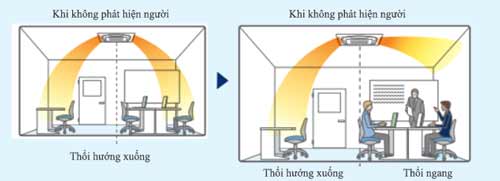

Chức năng ngăn gió lùa ở dàn FXFSQ140AVM ở chế độ sưởiKhi không phát hiện có người trong vòng 5 phút, điều hòa sẽ tự động điều khiển cánh đảo gió trở về trạng thái như phòng không có người.
+ Tiện nghi và tiết kiệm năng lượng, ngăn chặn hiện tượng quá lạnh / nóng (cả hướng gió và lưu lượng gió nên được cài đặt "Tự động"
- Xác định nhiệt độ sàn, ngăn chặn hiện tượng quá lạnh / nóng.
Nhiệt độ khu vực cạnh cơ thể người được tự động tính toán bằng cách phát hiện nhiệt độ sàn. Năng lượng được tiết kiệm do khu vực quanh chân không bị quá lạnh.

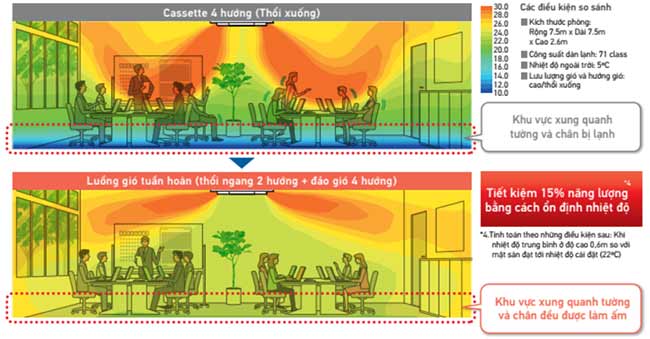

- Chân được giữ ấm và thoải mái khi giảm gió lùa khó chịu.
Ngăn xu hướng người dùng tăng nhiệt độ quá cao do khu vực quanh chân đã được sưởi- Để tăng sự thoải mái, chế độ lưu lượng gió tự động sẽ điều khiển luồng gió phù hợp với sự chênh lệch giữa nhiệt độ sàn và trần nhà. Khi xảy ra sự chênh lệch nhiệt độ lớn giữa khu vực gần trần và sàn, lưu lượng gió tự động tăng lên. Khi chênh lệch này giảm, lưu lượng gió sẽ tự động giảm xuống.
b, Luồng gió tuần hoàn

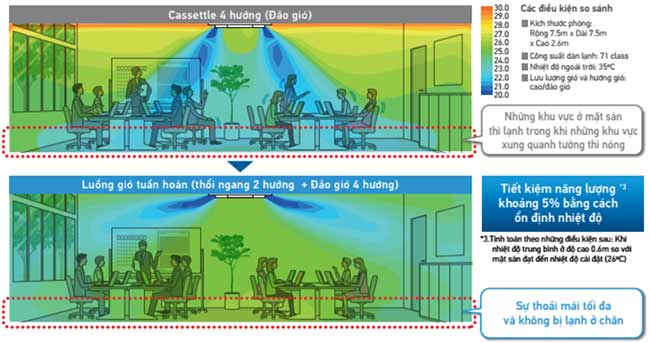

- Ở chế độ làm lạnh: Luồng gió tuần hoàn làm mát toàn bộ căn phòng mang lại cảm giác sảng khoái mà không cảm thấy lạnh. Mang lại sự thoải mái khắp phòng với nhiệt độ ổn định và không có khu vực quá lạnh ở mặt sàn.
- Ở chế độ sưởi ấm: Luồng gió tuần hoàn làm ấm toàn bộ căn phòng bắt đầu từ chân của người dùng.

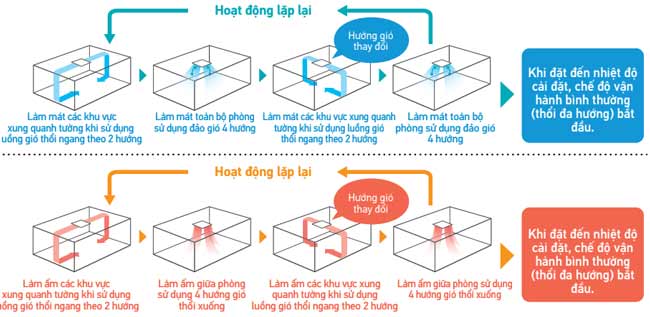

+ Các hoạt động của luồng gió tuần hoàn

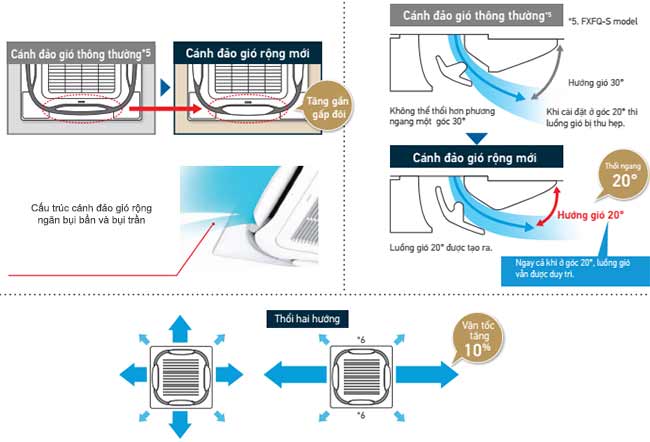

Các hoạt động của luồng gió tuần hoàn ở dàn lạnh FXFSQ140AVM+ 3 công nghệ tạo ra luồng gió tuần hoàn
Luồng gió thổi là thẳng, theo chiều ngang và mạnh, vì thế không khí di chuyển xa và thậm chí chạm đến những bức tường mà từ đó nó rơi xuống sàn. Phương pháp và công nghệ này tạo ra được luồng gió tuần hoàn.
- Thứ nhất, Sử dụng cánh đảo gió rộng mới (thẳng)
Với cánh đảo gió loại mới hơn, quỹ đạo gió thẳng hơn, độ bao phủ gần gấp đôi.
Cấu trúc cánh đảo gió rộng ngăn bụi bẩn và bụi trần. Bằng cách thu hẹp 2 đầu cánh đảo gió, luồng gió gây ra bụi trần được hướng xuống dưới.
- Thứ hai, Tối ưu góc thổi (phương ngang)
Góc thổi theo phương ngang nhiều hơn
- Thứ 3, Tăng vận tốc thổi 2 hướng (mạnh mẽ)
Ba công nghệ tạo ra luồng gió tuần hoàn ở dàn lạnh FXFSQ140AVM

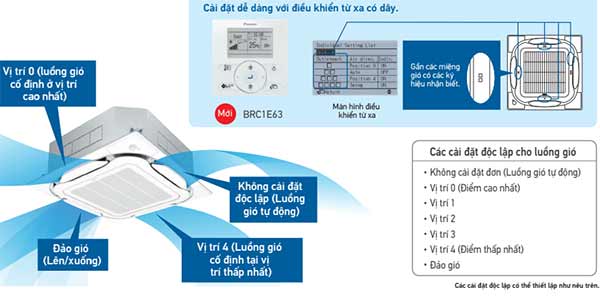

c, Điều khiển hướng gió độc lập
- Điều hòa không khí thoải mái cho tất cả các cách bố trí phòng và điều kiện khác nhau. Hướng gió có thể được điều chỉnh riêng cho mỗi miệng gió để đạt sự phân phối gió tối ưu nhất.
Điều khiển hướng gió độc lập ở dàn lạnh FXFSQ140AVMKhi luồng gió độc lập được lựa chọn, hướng gió có thể được điều chỉnh theo cách bố trí phòng.
d, Những tính năng khác
+ Tiện nghi
- Dàn lạnh FXFSQ125AVM cung cấp luồng gió 360o cho mọi hướng với sự phân bố nhiệt độ đồng đều hơn. Luồng gió thoát ra ở các góc mặt nạ sẽ mang đến sự thoải mái hơn.

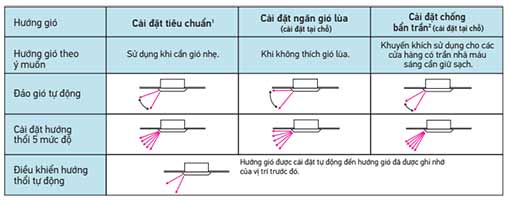

- Tiện lợi và thoải mái tối ưu từ 3 chế độ đảo gió
Thoải mái tối ưu từ 3 chế độ gió của dàn lạnh FXFSQ140AVM
- Tốc độ quạt có thể thay đổi: 5 bước và tự động: Việc điều khiển lưu lượng gió đã được tăng từ 3 bước đến 5 bước. Chức năng lưu lượng gió tự động là chức năng mới ở loại này.
- Thích hợp với các trần nhà cao: Ngay cả khi trong những không gian trần nhà cao, luồng gió vẫn được điều chỉnh thổi xuống mặt sàn.
- Tiếp theo Sen Việt xin gửi đến Quý khách chiều cao trần nhà tiêu chuẩn và số lượng miệng gió (chiều cao trần chỉ là các giá trị tham khảo).
| Chiều cao trần nhà |
FXFSQ140AVM |
| |
Thổi đa
hướng |
Thổi 4
hướng |
thổi 3
hướng |
Thổi 2
hướng |
| Tiêu chuẩn |
2.7m |
3.1m |
3.0m |
3.5m |
| Trần nhà cao (1) |
3.0m |
3.4m |
3.3m |
3.8m |
| Trần nhà cao (2) |
3.5m |
4.0m |
3.5m |
- |
Chú ý:
- Những giá trị nêu trên dành cho các mặt nạ tiêu chuẩn. Quý khách vui lòng xem hướng dẫn cài đặt cho các mặt nạ thiết kế.
- Cài đặt của nhà máy dành cho chiều cao trần nhà tiêu chuẩn và luống gió thổi đa hướng.
- Các cài đặt cho trần nhà cao mức (1) và (2) được cài đặt tại chỗ bằng điều khiển từ xa.
- Các bộ lọc hiệu suất cao không có các ứng dụng trần nhà cao.
đ, Lắp đặt nhanh chóng và dễ dàng.
- Dàn lạnh FXFSQ140AVM có thể lắp đặt mà không cần sử dụng thiết bị nâng đỡ.

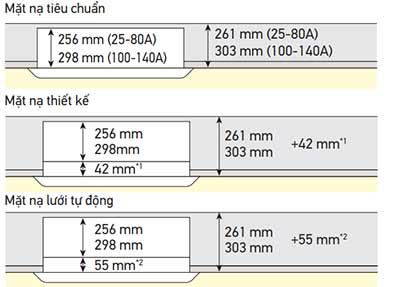

- Có thể lắp đặt trong không gian trần hẹp.
*1 chiều cao thân máy (chiều cao trần yêu cầu) tăng 42mm so với mặt nạ tiêu chuẩn.
*2 chiều cao thân máy (chiều cao trần yêu cầu) tăng 55mm so với mặt nạ tiêu chuẩn. Khi không gian trần nhà hạn chế thì có thể lựa chọn sử dụng đệm mặt nạ.
- Điều chỉnh độ cao dễ dàng: Mỗi góc máy đều có 1 vít điều chỉnh giúp cho việc điều chỉnh độ cao áp trần của máy trở nên dễ dàng.
- Gắn tạm thời nắp hộp điều khiển trên dàn lạnh FXFSQ140, không cần phải leo xuống thang để lấy nắp.
- Lắp đặt ở bất kỳ hướng nào: Vì hướng của lưới hút gió có thể điều chỉnh sau khi lắp đặt nên có thể chỉnh đồng nhất khe của hướng lưới khi lắp đặt nhiều dàn.
- Treo dễ dàng: Các tấm cố định vòng đệm giúp giữ cố định vòng đệm và ngăn vòng đệm rơi xuống, giúp việc lắp đặt dễ dàng.
- Tháo nắp đậy góc dễ dàng mà không cần sử dụng vít hoặc công cụ.
- Dễ dàng gắn tạm thời mặt nạ trang trí ở 2 vị trí thường sử dụng, các tấm trang trí gắn ở 4 góc cũng được cung cấp.
- Bơm nước xả được trang bị như phụ kiện tiêu chuẩn của máy với độ nâng 850mm
- Đầu nối ống nước xả trong suốt. Vì cấu trúc dầm treo thay đổi, các kích thước từ trần nhà đến dầm treo cũng thay đổi khi điều chỉnh độ cao từng dàn lạnh.
| |
Kích thước |
| Mặt nạ tiêu chuẩn |
125-130mm |
| Mặt nạ thiết kế |
167-172mm |
| Mặt nạ lưới tự động |
180-185mm |
| Tùy chọn khoang* + mặt nạ tiêu chuẩn |
175-180mm |
Phin lọc hiệu suất cao, phin lọc siêu bền và cửa lấy gió sạch.
e, Dễ dàng bảo dưỡng
- Người dùng có thể kiểm tra tình trạng của máng nước xả và nước xả bằng cách mở nút nước xả và lưới hút gió.
- Miệng thoát nước cho phép đưa 1 ngón tay hoặc 1 tấm gương nha khoa vào để kiểm tra máng nước xả có sạch không. Tháo lưới hút gió để có thể tiếp xúc miệng xả nước.
- Mặt nạ lưới tự động (tùy chọn): Việc vệ sinh lưới và phin lọc gió có thể được thực hiện mà không cần sử dụng thang leo bằng cách hạ độ cao lưới. Điều khiển từ xa chuyên dụng cho mặt nạ lưới tự động (BRC16A2) được bao gồm theo dàn lạnh FXFSQ140AVM. Không thể thực hiện được thao tác này với điều khiển BRC1E63. Mức độ cao tương ứng với độ cao trần nhà và có thể cài đặt với 8 mức độ khác nhau.
Tiêu chuẩn độ
cao trần nhà (m) |
Mức giảm
độ cao |
| 2.4 |
1.2 |
| 2.7 |
1.6 |
| 3.0 |
2.0 |
| 3.5 |
2.4 |
| 3.8 |
2.8 |
| 4.2 |
3.1 |
| 4.5 |
3.5 |
| 5.0* |
3.9 |
* phạm vi luồng gió 45m.
- Phin lọc siêu bền không cần bảo dưỡng khi sử dụng trong các cửa hàng thông thường hoặc văn phòng trong thời gian lên đến 4 năm.
- Máng nước xả ion bạc kháng khuẩn: Phương pháp kháng khuẩn được tích hợp trong dàn lạnh FXFSQ140AVM, sử dụng ion bạc trong máng nước để ngăn sự phát triển của các chất nhờn, vi khuẩn, nấm mốc gây ra các mùi hôi và tắc nghẽn. Tuổi thọ của ống ion bạc phụ thuộc vào môi trường sử dụng, nhưng 2 đến 3 năm nên thay 1 lần.
- Cánh đảo gió không có gờ được tháo dời mà không cần dùng công cụ. Tránh hiện tượng ngưng tụ, ngăn cản bụi bẩn bám vào cánh đảo gió. Dễ dàng vệ sinh.
- Phin lọc được xử lý kháng khuẩn và chống mốc: Ngăn mốc và các vi sinh phát triển từ bụi và hơi ẩm bám vào bộ lọc.
Loại dàn lạnh cassette âm trần đa hướng thổi có cảm biến có 9 model tương ứng với các công suất 9,600btu 12,300btu 15,400btu 19,100btu 24,200btu 30,700btu 38,200btu 47,800btu 54,600btu. FXFSQ140 là model có công suất lớn nhất trong kiểu dàn âm trần đa hướng thổi có cảm biến.
Dàn lạnh cassette âm trần điều hòa trung tâm Daikin FXFSQ140AVM
- Đa hướng thổi có cảm biến
- Công suất làm lạnh / sưởi 16kW ~ 54,600BTU
- Điện tiêu thụ làm lạnh/sưởi 0.194kW / 0.183kW
- Độ ồn 35.5/32.5/29.5/26.5/23dBA
- Kích thước 298x840x840mm
Mặt nạ cho dàn lạnh FXFSQ140AVM
- MN tiêu chuẩn với cảm biến BYCQ125EEF (trắng) - BYCQ125EEK (đen)
- Tiêu chuẩn BYCQ125EAF (trắng) - BYCQ125EAK (đen)
- Thiết kế BYCQ125EAPF (trắng)
- MN lưới tự động BYCQ125EASF (trắng)
