Điều hòa trung tâm Daikin 2 chiều VRV IV RXYQ50TASY1(E) 50HP

Điều hòa trung tâm Daikin 2 chiều VRV IV RXYQ50TASY1(E) 50HP loại tiết kiệm diện tích

Điều hòa trung tâm Daikin RXYQ50TASY1(E) là dàn nóng 2 chiều hệ VRV IV loại tiết kiệm diện tích. Tổ hợp của 3 dàn nóng đơn: RXYQ12TAY1(E) + RXYQ18TAY1(E) + RXYQ20TAY1(E). Công suất 50HP thiết kế gọn nhẹ, kết nối tối đa 64 dàn lạnh VRV. So với dòng VRV III thì VRV IV cùng công suất 50HP loại tiết kiệm không gian này giảm 43% diện tích lắp đặt và giảm 35% trọng lượng máy.

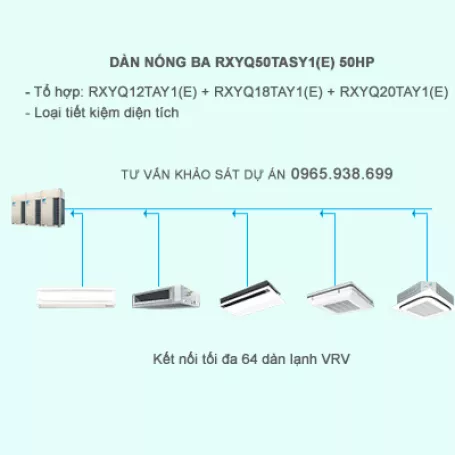

Dàn nóng trung tâm Daikin RXYQ50TASY1(E) có thể kết nối tối đa 64 dàn lạnh VRV

a. Thông số kỹ thuật dàn nóng điều hòa trung tâm Daikin VRV IV RXYQ50TASY1(E)

- Dàn nóng ba loại 2 chiều chỉ cho phép kết nối với dàn lạnh VRV

- Công suất làm lạnh: 140kW / 478,000BTU/h

- Công suất sưởi ấm: 157kW/ 536,000BTU/h

- Điện năng tiêu thụ làm lạnh / sưởi: 42.2kW / 41.7kW

- Điều khiển công suất: 3-100%

- Màu sắc vỏ máy: Trắng ngà

- Máy nén dạng xoắn ốc

- Công suất động cơ máy nén: (5.2x1)+(4.4x1)+(4.0x1)+(4.6x1)+(5.5x1)kW

- Lưu lượng gió: 178+233+268m3/phút

- Kích thước: (1,657x930x765)+(1,657x1,240x765)+(1,657x1,240x765)mm

- Trọng lượng máy: 195+300+300kg

- Độ ồn: 67dBA

- Phạm vi vận hành làm lạnh: -5 đến 49oCDB

- Phạm vi vận hành sưởi: -20 đến 15.5oCWB

- Lương nạp môi chất lạnh ga R410A: 6.3+11.7+11.8kg

- Kết nối ống lỏng / hơi (hàn cứng): Ø19.1mm / Ø41.3mm

b. Đặc điểm dàn nóng điều hòa trung tâm Daikin VRV IV RXYQ50TASY1(E) 2 chiều

1. Dàn nóng được hiện thực hóa công nghệ nhỏ gọn với hiệu suất vượt trội

- Là 1 nhà phát minh hàng đầu thế giới, Daikin đã đạt được tiến bộ vượt bậc trong việc kết hợp 2 mô đun máy truyền thống thành 1 mô đun, điều này giúp cho giảm 43% diện tích lắp đặt và giảm 35% trọng lượng máy so với model cùng công suất 50HP của hệ thống VRV III.

- Dàn trao đổi nhiệt 4 mặt đặc biệt đảm bảo đủ diện tích bề mặt cho việc trao đổi nhiệt so với dàn trao đổi nhiệt 3 mặt truyền thống. Đặc điểm này cải thiện hiệu suất tản nhiệt mà không cần gia tăng diện tích dàn nóng.

- Với thiết kế mới, các thành phần điện được đặt phía trên giúp thuận tiện cho quá trình bảo trì dàn nóng RXYQ50TASY1E Quý khách không cần tháo rời toàn bộ trước khi thực hiện bảo trì.

- VRV IV RXYQ50 mới được thiết kế với hộp điện đặt bên trên ở giữa khu vực áp suất thấp và cao. Điều này cho phép lưu lượng gió lớn hơn đi từ áp suất thấp đến áp suất cao do chênh lệch áp suất cao hơn. Những lỗ nhỏ được tạo ra trong hộp điện gần đường vào của quạt thổi, vì thế có thể đạt được mức chênh lệch áp suất đáng kể so với VRV III

- Không ảnh hưởng đến lưu lượng gió của quạt, các thành phần điện được thiết kế lại đặt ở phía trên tận dụng không gian chết ở các model VRV III. Điều này làm loại bỏ hiện tượng trở hút.

2. Công nghệ tiết kiệm điện năng tiên tiến nhất cho dàn nóng RXYQ50TASY1(E).

- RXYQ50 hiện nay sử dụng công nghệ VRT tự động điều chỉnh nhiệt độ môi chất lạnh theo nhu cầu của từng khu vực và điều kiện thời tiết, do đó cải thiện hiệu suất năng lượng thường niên và duy trì sự thoải mái. Với công nghệ tiên tiến này, chi phí vận hành được giảm xuống thấp nhất.

- Chế độ cơ bản giúp duy trì sự thoải mái tối ưu. VRT được áp dụng nhằm tiết kiệm điện năng và ngăn tình trạng quá lạnh hoặc quá nóng. Lựa chọn VRT giúp vận hành tối ưu nhằm mục đích sử dụng năng lượng hiệu hoặc làm lạnh / sưởi ấm nhanh. VRT làm lạnh nhanh hơn rút ngắn thời gian ổn định nhiệt độ.

3. Đường ống dài thêm lựa chọn vị trí lắp đặt

- Đường ống máy dài mang tới sự linh động trong thiết kế đáp ứng nhu cầu của các tòa nha lớn. Chênh lệch độ cao tối đa giữa các dàn lạnh cao hơn 15 mét so với model cùng công suất của hệ thống VRV III.

- Tỷ lệ kết nối của dàn nóng RXYQ50TASY1(E) với dàn lạnh VRV loại FXDQ, FXSQ, FXMQ-P, FXAQ, FXB(P)Q là 200%, các kiểu dàn lạnh VRV khác là 130%

- Dàn nóng của hệ VRV IV đạt được áp suất tĩnh ngoài cao lên đến 78.4Pa, đảm bảo sự tản nhiệt hiệu quả và giúp thiết bị vận hành ổn định theo bố trí phân cấp hoặc tập trung.

4. Tính năng tiên tiến đảm bảo hệ thống ổn định và vận hành thử nghiệm chính xác hơn

- Hệ thống VRV 4 kết hợp chức năng vận hành thử nghiệm hiệu quả và đơn giản, không chỉ đẩy nhanh quá trình lắp đặt, mà còn nâng cao chất lượng cài đặt tại công trình.

- Tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh để xem liệu dây dẫn có bị lỗi hay không

- Kiểm tra và chỉnh sửa chiều dài ống thực tế

- Tự động kiểm tra tình trạng của van chặn ở mỗi dàn nóng để đảm bảo hệ thống điều hòa vận hành tương ứng

5. Đơn giản hóa vận hành thử và dịch vụ sau bán hàng

- Hiển thị thông tin bằng màn hình đèn LED 7, cho phép hiển thị trạng thái vận hành, tạo thuận lợi cho việc vận hành thử và thực hiện các dịch vụ sau bán hàng 1 cách dễ dàng.

- Bộ cấu hình VRV là giải pháp phần mềm tiên tiến cho phép tạo cấu hình hệ thống và chạy thử nghiệm thu dễ dàng

- Cần ít thời gian hơn trên mái nhà (sân thượng) để cấu hình dàn nóng

- Hệ thống đã chức năng ở các khu vực khác nhau có thể được quản lý chính xác theo cùng 1 cách qua đó tạo thuận lợi cho vận hành thử các hạng mục chính được thực hiện 1 cách dễ dàng.

- Các cài đặt ban đầu cho dàn nóng có thể dễ dàng khôi phục.

6. Công nghệ dàn nóng hoạt động luân phiên

- Khi khởi động dàn nóng RXYQ50TASY1(E) sẽ kích hoạt chế độ hoạt động luân phiên để đảm bảo cân bằng thời gian hoạt động của từng dàn nóng để tăng tuổi thọ của thiết bị và vận hành ổn định.

7. Tính năng Idemand

- Giới hạn điện năng tiêu thụ được cài đặt chính xác với 11 cấp độ. Có thể thực hiện cắt giảm công suất đỉnh tùy theo từng trường hợp cụ thể.

8. Chức năng vận hành dự phòng kép cho những sự cố không mong muốn

- Hệ thống Daikin VRV được tăng cường chức năng vận hành dự phòng kép, bảo đảm việc sử dụng điều hòa tại khu vực này ở mức độ lớn nhất bằng việc kích hoạt khẩn cấp các chức năng vận hành dự phòng ngay cả khi có sự cố xảy ra ở một hệ thống thiết bị điều hòa không khí. Trong trường hợp sự cố xảy ra, chế độ vận hành khẩn cấp có thể được kích hoạt dễ dàng cho phép hệ thống còn lại hoạt động ở 1 mức giới hạn nào đó.

- Chức năng vận hành dự phòng máy nếu sự cố ở 1 dàn nóng thì chế độ vận hành khẩn cấp được thiết lập và kích hoạt 1 cách dễ dàng bằng điều khiển từ xa cho dàn lạnh

9. Dải hoạt động rộng hơn

- Phạm vi hoạt động linh hoạt của hệ thống VRV IV giúp giảm thiểu giới hạn vị trí lắp đặt. Dãy hoạt động sưởi có thể xuống thấp đến -20oC, trong khi làm lạnh lên đến 49oC. Đạt được kết quả này là nhờ việc sử dụng máy nén dạng vòm áp suất cao.

10. Dễ bảo trì

- VRV IV mang đến những tính năng bảo trì cho phép tắt dàn lạnh mà không cần tắt toàn bộ hệ thống VRV. Tính năng này tiện lợi trong thời gian bảo trì vì những dàn lạnh còn lại vẫn hoạt động bình thường.

Hệ thống trung tâm VRV RXYQ50TASY1(E) dễ bảo trì

11. Tiện nghi, thoải mái

- Độ ồn dàn nóng này thấp nhờ việc cải thiện hiệu suất tản nhiệt, giúp giảm độ ồn khi vận hành. Không làm tăng độ ồn, những công nghệ phân tích tiên tiến được áp dụng để tối ưu hóa thiết kế quạt và gia tăng lưu lượng gió và áp suất tĩnh ngoài cao.

- Tính năng hoạt động êm ban đêm: Bo mạch dàn nóng tự động ghi nhớ thời gian khi nhiệt độ ngoài trời lên cao nhất. Nó sẽ kích hoạt chế độ vận hành êm ban đêm sau 8h, và trở lại chế độ bình thường sau đó khi duy trì trong 9h.

12. Máy biến tần DC kích thước nhỏ công suất lớn

- Máy nén biến tần công suất lớn sử dụng vật liệu độ bền cao, tăng sức bền 2.4 lần so với vật liệu thông thường.

- Gia tăgn thể tích khoang nén bằng thiết kế xoắn ốc mỏng

13. Động cơ ODM

- Daikin là nhà sản xuất duy nhất áp dụng động cơ ODM với tính năng quay ổn định và hiệu quả về mặt thể tích

- Ưu điểm của ODM: Nhờ đường kính rotor lớn, Momen xoắn lớn với cùng lực điện từ và vòng quay ổn định ở mọi tốc độ, có thể vận hành với số vòng quay ít.

14. Dàn trao đổi nhiệt tích hợp cao

- Cải thiện đặc tính bằng cách tăng diện tích dàn trao đổi nhiệt trong khi không thay đổi không gian lắp đặt. Đặc tính của dàn trao đổi nhiệt tích hợp cao hơn hẳn giảm trở lực gió bằng cách thay ống đồng đến Ø7.

15. Bản mạch PC điều khiển tiên tiến đa dạng

- Công nghệ bọc SMT áp dụng cho toàn bộ bản mạch điều khiển của máy tính cải thiện đặc tính chống nhiễu.

- Bảo vệ bản mạch điều khiển của máy tính chống lại ảnh hưởng của cát và thời tiết ẩm ướt.

- Kỹ thuật làm mát dùng môi chất, đảm bảo sự ổn định của nhiệt độ bản mạch điện. Thiết kế bên trong đồng nhất tăng sự êm dịu của dòng khí. Giảm kích thước chi tiết, sắp đặt giảm không gian chết của cơ quạt giảm trở lực dòng khí.

Daikin VRV IV RXYQ50TASY1(E) giảm tỷ lệ sự cố bản điều khiển giúp vận hành ổn định hơn

- Cải thiện mức độ tin cậy khi nhiệt độ môi trường cao. Có thể làm mát bộ Inverter công suất ổn định ngay cả khi nhiệt độ môi trường cao, giúp duy trì năng suất máy điều hòa và giảm tỷ lệ lỗi xảy ra.
