Điều Hòa Công Nghiệp Daikin FDN80HV1/RN80HY19 8HP 1 Chiều R410A

Điều Hòa Công Nghiệp Daikin FDN80HV1/RN80HY19 8HP 1 Chiều R410A
Hãy trở thành người đầu tiên đánh giá sản phẩm này( 0)
  • So sánh
  • Lượt xem: 22589
  • Ngày đăng: 24/09/2024

Điều hòa công nghiệp Daikin FDN80HV1/RN80HY19 là dòng nối ống gió công suất 8HP ~ 8 ngựa, một chiều lạnh, sử dụng môi chất R410A.

Thông số chung

- Công suất làm lạnh: 80.000 BTU/h

- Công suất làm lạnh: 23,4 kW

- EER danh định: 3,30 W/W

- Môi chất lạnh: R410A

- Chiều dài đường ống tối đa: 75 m

- Chênh cao tối đa: 30 m

Thông số dàn lạnh FDN80HV1

- Nguồn điện: 220–240V / 1 pha / 50Hz

- Lưu lượng gió: 2.300 / 2.200 / 2.000 cfm

- Áp suất tĩnh ngoài: 100 / 95 / 80 Pa

- Độ ồn: 52 / 52 / 52 dB(A)

- Kích thước: 553 × 1.402 × 605 mm

- Trọng lượng: 83 kg

Thông số dàn nóng RN80HY19

- Nguồn điện: 380–415V / 3 pha / 50Hz

- Độ ồn: 69 dB(A)

- Kích thước: 929 × 1.235 × 496 mm

- Trọng lượng: 111 kg

- Ống lỏng: Ø12,7 mm

- Ống hơi: Ø22,23 mm

- Chiều dài đường ống tối đa: 75 m

- Chênh cao tối đa: 30 m

Phù hợp với nhà xưởng quy mô vừa, khu lắp ráp, khu đóng gói và các không gian cần phân phối khí qua hệ thống ống gió nhưng vẫn muốn giữ phần sàn bên dưới thông thoáng.

  • Mã sản phẩm: FDN80HV1
  • Sản xuất tại: Malaysia
  • Bảo hành: 5 năm máy nén và 1 năm thiết bị
  • Giá: Trọn gói lắp đặt
  • Chiết khấu dự án: 0922.322.699
Giá sản phẩm: 144,080,000 đ(Đã có VAT)

    -

    +

    Hãy chọn khu vực của bạn để biết giá và tình trạng hàng

    Tỉnh thành đang chọn:

    Điều hòa công nghiệp Daikin FDN80HV1/RN80HY19 là dòng máy lạnh nối ống gió, công suất 8HP ~ 8 ngựa, một chiều lạnh và sử dụng môi chất R410A. Dàn lạnh có ba mức lưu lượng 2.300/2.200/2.000cfm, tương ứng áp suất tĩnh ngoài 100/95/80Pa, phù hợp với các công trình nhà xưởng diện tích 60–100m² cần đưa khí lạnh tới nhiều vị trí thông qua hệ thống ống gió thay vì thổi tập trung tại một điểm.

    Kết hợp cùng dàn nóng RN80HY19, thiết bị hỗ trợ đường ống lạnh dài tối đa 75m và chênh cao 30m, tạo thêm lựa chọn khi vị trí đặt dàn nóng không nằm ngay cạnh khu vực sử dụng. Với đặc điểm này, hệ điều hòa có thể ứng dụng cho nhà xưởng, khu lắp ráp, đóng gói và các phân khu sản xuất cần tổ chức luồng khí theo mặt bằng thực tế.

    Cùng Proshop Daikin Sen Việt tìm hiểu chi tiết thông số, đặc điểm, ứng dụng và giá lắp đặt FDN80HV1 RN80HY19 ngay dưới đây.

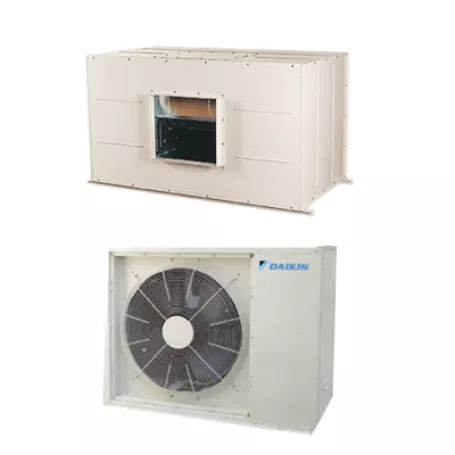

    Dàn lạnh FDN80HV1 kết hợp dàn nóng RN80HY19 công suất 8HP

    Dàn lạnh FDN80HV1 kết hợp dàn nóng RN80HY19 công suất 8HP

    1. Thông Số Kỹ Thuật Điều Hòa Công Nghiệp Daikin FDN80HV1/RN80HY19

    1.1. Bảng thông số chung máy lạnh công nghiệp 8HP

    Thông số FDN80HV1/RN80HY19
    Loại máy Điều hòa nối ống gió
    Chế độ Một chiều lạnh
    Công suất 8HP ~ 8 ngựa
    Công suất làm lạnh 80.000BTU/h ~ 23,4kW
    EER danh định 3,30W/W
    Môi chất lạnh R410A
    Chiều dài đường ống tối đa 75m
    Chênh cao tối đa 30m

    1.2. Thông số kỹ thuật dàn lạnh FDN80HV1

    Thông số FDN80HV1
    Nguồn điện 220–240V / 1 pha / 50Hz
    Lưu lượng gió 2.300 / 2.200 / 2.000cfm
    Áp suất tĩnh ngoài 100 / 95 / 80Pa
    Độ ồn 52 / 52 / 52dB(A)
    Kích thước (C × R × D) 553 × 1.402 × 605mm
    Trọng lượng 83kg

    1.3. Thông số kỹ thuật dàn nóng RN80HY19

    Thông số RN80HY19
    Nguồn điện 380–415V / 3 pha / 50Hz
    Độ ồn 69dB(A)
    Kích thước (C × R × D) 929 × 1.235 × 496mm
    Trọng lượng 111kg
    Ống lỏng Ø12,7mm
    Ống hơi Ø22,23mm
    Chiều dài đường ống tối đa 75m
    Chênh cao tối đa 30m

    Dàn nóng được vận chuyển với khí Nitơ và môi chất lạnh được bổ sung tại công trình. Vì vậy, lượng R410A cần nạp thực tế sẽ được xác định theo chiều dài đường ống khi thi công.

    2. Đặc Điểm Nổi Bật Của Điều Hòa Nối Ống Gió Daikin FDN80HV1/RN80HY19

    2.1. Ba mức lưu lượng giúp điều chỉnh lượng khí theo nhu cầu sử dụng

    Dàn lạnh có ba mức lưu lượng 2.300/2.200/2.000cfm, tương ứng áp suất tĩnh ngoài 100/95/80Pa. Chủ đầu tư có thể điều chỉnh tốc độ quạt theo nhu cầu sử dụng, còn mức vận hành phù hợp cần được kỹ sư lựa chọn dựa trên thiết kế đường ống và số lượng miệng cấp khí.

    Với áp suất tĩnh tối đa 100Pa, thiết bị có khả năng đưa khí qua hệ thống nối ống gió tới nhiều vị trí trong cùng một phân khu. Tuy nhiên, chiều dài tuyến, số lượng nối góc, phin lọc và số lượng nhánh vẫn ảnh hưởng trực tiếp đến lượng khí tới từng khu vực, vì vậy cần được tính toán trước khi thi công.

    Một số chi tiết khác của dàn lạnh phục vụ cho quá trình sử dụng lâu dài gồm:

    - Vị trí lắp phin lọc: phần gió hồi có đường ray 2 inch, thuận tiện bổ sung phin lọc khi công trình có yêu cầu.

    - Vỏ thép mạ kẽm: bề mặt phủ polyester epoxy nhằm tăng khả năng bảo vệ thiết bị trong quá trình sử dụng.

    - Lớp cách nhiệt PE 10mm: hỗ trợ cách nhiệt bên trong dàn lạnh, đồng thời có khả năng chống cháy.

    - Dàn ống đồng có rãnh bên trong: hỗ trợ quá trình trao đổi nhiệt giữa môi chất lạnh và không khí.

    Ở nhóm 8HP, dàn lạnh không áp dụng chức năng thay đổi hướng thổi hoặc điều chỉnh puli tại công trình; hai đặc điểm này được áp dụng cho nhóm công suất từ 12,5HP trở lên.

    FDN80HV1 có vỏ thép mạ kẽm, lớp cách nhiệt PE và vị trí lắp phin lọc gió

    FDN80HV1 có vỏ thép mạ kẽm, lớp cách nhiệt PE và vị trí lắp phin lọc gió

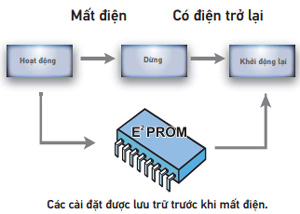

    2.2. Tự khởi động lại sau khi nguồn điện được phục hồi

    Khi xảy ra mất điện trong lúc điều hòa đang hoạt động, hệ thống có thể ghi nhớ các cài đặt trước đó như chế độ làm việc, nhiệt độ và tốc độ quạt. Khi nguồn điện trở lại, người vận hành không phải thiết lập từng máy lại từ đầu.

    Thay vì tất cả các máy cùng bật lên một lúc, thiết bị sẽ chọn ngẫu nhiên 1 trong 64 khoảng thời gian khác nhau, nằm trong khung từ 180 giây đến 244 giây để kích hoạt hệ thống. Với nhà máy sử dụng nhiều thiết bị công suất lớn, cách khởi động lệch thời điểm giúp hạn chế nhiều máy cùng đóng tải điện ngay sau khi có điện trở lại.

    Tính năng này đặc biệt hữu ích tại các phân xưởng có nhiều hệ điều hòa và máy sản xuất cùng cần phục hồi hoạt động sau sự cố nguồn điện.

    FDN80HV1 tự khởi động lại theo cài đặt trước đó sau khi có điện trở lại

    FDN80HV1 tự khởi động lại theo cài đặt trước đó sau khi có điện trở lại

    2.3. Dàn nóng được thiết kế thuận tiện cho kiểm tra và bảo trì

    RN80HY19 sử dụng máy nén xoắn ốc dạng kín và động cơ quạt đạt cấp bảo vệ IP55. Các điểm khách hàng cần quan tâm khi vận hành lâu dài gồm:

    - Đường ống dài 75m mở rộng vị trí lắp đặt: Khoảng cách giữa dàn lạnh và dàn nóng có thể kéo dài tối đa 75m, với chênh cao tối đa 30m. Đây là lợi thế ở những công trình không thể bố trí hai thiết bị gần nhau do hạn chế mặt bằng. Ví dụ, dàn nóng có thể được đưa ra sân kỹ thuật hoặc khu vực tập trung thiết bị thay vì đặt sát nơi sản xuất. Chiều dài thực tế vẫn phải được kiểm tra để tính lượng môi chất bổ sung và lựa chọn tuyến ống phù hợp.

    - Động cơ quạt IP55: tăng khả năng bảo vệ động cơ trước bụi và các tác động từ môi trường bên ngoài.

    - Máy nén có bảo vệ quá tải: đi kèm sưởi trục khuỷu, hỗ trợ bảo vệ máy nén trong quá trình vận hành.

    - Thuận tiện khi kiểm tra: cổng kỹ thuật được bố trí để kỹ thuật viên tiếp cận máy nén, bảng điều khiển và động cơ quạt mà không phải tháo mở quá nhiều bộ phận.

    - Van dịch vụ dễ thao tác: hỗ trợ kết nối đồng hồ đo áp suất khi kiểm tra hệ thống.

    - Các chức năng bảo vệ: gồm kiểm soát áp suất cao/thấp, quá tải, lỗi cảm biến và thời gian vận hành tối thiểu nhằm hỗ trợ quá trình hồi dầu cho máy nén.

    Một điểm cần lưu ý là RN80HY19 không hỗ trợ chuyển đổi hướng xả khí ngang hoặc dọc như các dàn nóng RCN100/125/150. Vì vậy, vị trí lắp đặt cần được xác định ngay từ đầu để đảm bảo phía xả khí luôn thông thoáng.

    RN80HY19 sử dụng máy nén xoắn ốc, quạt IP55 và hỗ trợ đường ống dài 75m

    RN80HY19 sử dụng máy nén xoắn ốc, quạt IP55 và hỗ trợ đường ống dài 75m

    2.4. Dàn tản nhiệt Microchannel bằng nhôm

    Dàn nóng sử dụng bộ trao đổi nhiệt Microchannel bằng nhôm, trong đó các vi ống có kích thước nhỏ tạo diện tích tiếp xúc lớn giữa môi chất lạnh và không khí.

    So với kết cấu ống đồng cánh nhôm thông thường, thiết kế này có trọng lượng nhẹ hơn và cần lượng môi chất thấp hơn trên cùng diện tích bề mặt. Số lượng mối nối cũng được giảm bớt, trong khi các điểm tiếp giáp nhôm – đồng được bảo vệ để hạn chế ảnh hưởng của ăn mòn.

    Phần đầu và cuối dàn được gia cố nhằm tăng độ chắc chắn trong quá trình vận chuyển và sử dụng. Khi bảo trì đúng kỹ thuật, bề mặt Microchannel cũng có thể được vệ sinh bằng nước áp lực cao.

    Dàn tản nhiệt Microchannel hỗ trợ trao đổi nhiệt và tăng độ bền cho dàn nóng

    Dàn tản nhiệt Microchannel hỗ trợ trao đổi nhiệt và tăng độ bền cho dàn nóng

    2.5. Thiết bị điều khiển hỗ trợ thay đổi tốc độ quạt và lịch vận hành

    Bộ điều khiển BRC51A62/64 cho phép người sử dụng thao tác các chức năng cần thiết trực tiếp tại khu vực vận hành. Một điểm đáng chú ý ở nhóm FDN80/100H là có thể điều chỉnh tốc độ quạt, phù hợp khi nhu cầu sử dụng thay đổi theo từng thời điểm.

    Các chức năng chính gồm:

    - điều chỉnh nhiệt độ từ 16–30°C;

    - lựa chọn hiển thị °C hoặc °F;

    - điều chỉnh tốc độ quạt;

    - lựa chọn chế độ làm lạnh, quạt hoặc khử ẩm;

    - chế độ tiết kiệm điện;

    - hiển thị mã lỗi;

    - khóa phím và khóa quạt;

    - đồng hồ thời gian thực và hẹn giờ 7 ngày;

    - lưu lại cài đặt khi nguồn điện bị gián đoạn;

    - hẹn giờ trễ 1 hoặc 2 giờ;

    - kết nối với điều khiển không dây tương thích.

    Khả năng thay đổi tốc độ quạt giúp người vận hành chủ động hơn về lượng khí cấp. Tuy nhiên, nếu công trình có nhiều nhánh hoặc trở lực lớn, việc lựa chọn mức quạt vẫn cần phù hợp với thiết kế thực tế thay vì chỉ tăng tốc độ để bù lượng khí thiếu.

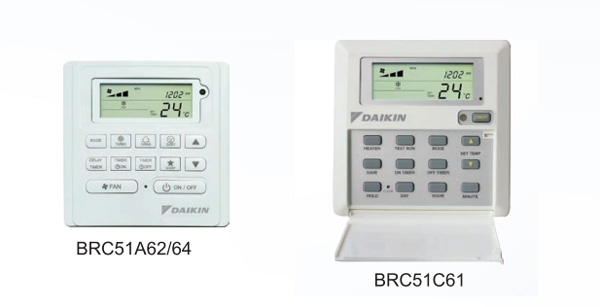

    Điều khiển BRC51A62/64 và BRC51C61 hỗ trợ nhiều chức năng vận hành cho FDN80HV1

    Điều khiển BRC51A62/64 và BRC51C61 hỗ trợ nhiều chức năng vận hành cho FDN80HV1

    3. Ứng Dụng Lắp Đặt Điều Hòa Nối Ống Gió FDN80HV1 Cho Nhà Xưởng Và Khu Sản Xuất

    3.1. Phân khu khoảng 60–100m² tùy mức tải nhiệt thực tế

    Với công suất làm lạnh khoảng 80.000BTU/h, hệ điều hòa có thể được dùng cho các nhà xưởng có diện tích khoảng 60–100m², tùy điều kiện sử dụng. Kho kín, khu đóng gói hoặc nơi ít máy móc sinh nhiệt có thể nằm gần phía trên của khoảng tham khảo; ngược lại, khu vực có nhiều motor, thiết bị sản xuất, mái hấp thụ nhiệt lớn hoặc mật độ người cao có thể cần cùng công suất cho diện tích nhỏ hơn.

    Dải diện tích trên chỉ dùng để sàng lọc ban đầu. Khi lựa chọn thiết bị, kỹ sư còn cần kiểm tra chiều cao nhà xưởng, số lượng người, tải nhiệt từ máy móc, kết cấu mái – vách, cửa ra vào và nhu cầu cấp khí tươi.

    Đối với doanh nghiệp muốn tự ước tính sơ bộ trước khi khảo sát, có thể tham khảo hướng dẫn cách tính công suất máy lạnh công nghiệp cho nhà xưởng để hiểu thêm ảnh hưởng của diện tích và tải nhiệt tới số HP cần sử dụng.

    3.2. Khu lắp ráp và đóng gói cần cấp khí tới nhiều vị trí

    Các bộ phận này thường có bàn thao tác, máy móc và lối di chuyển bố trí trải dài trên mặt bằng. Với hệ nối ống gió, các miệng cấp có thể được bố trí theo từng vùng làm việc thay vì để toàn bộ luồng lạnh tập trung tại một đầu xưởng.

    Ba mức lưu lượng giúp điều chỉnh lượng khí theo nhu cầu sử dụng, trong khi áp suất tĩnh tối đa 100Pa hỗ trợ đưa khí qua các nhánh tới nhiều vị trí. Số lượng miệng cấp và tiết diện từng đoạn vẫn phải được tính theo lưu lượng thực tế để tránh tình trạng đầu tuyến quá nhiều gió nhưng cuối tuyến lại thiếu.

    Với các công trình đang cân nhắc giữa nhiều kiểu hệ thống khác nhau, chủ đầu tư có thể tham khảo thêm điều hòa công nghiệp cho nhà xưởng để lựa chọn phương án phù hợp với quy mô và cách tổ chức không gian.

    3.3. Nên chọn FDN80, FDR200 hay FVGR8 ở cùng nhóm 8HP?

    Ba dòng có cùng dải công suất nhưng cách sử dụng khác nhau, vì vậy lựa chọn nên dựa vào đặc điểm không gian, mặt bằng thay vì chỉ nhìn vào dải công suất.

    - FDN80HV1 phù hợp khi công trình cần nối ống gió, có nhiều vị trí cấp khí và muốn điều chỉnh tốc độ quạt theo nhu cầu sử dụng.

    - FDR200QY1 cũng là giải pháp nối ống gió nhưng thuộc dòng Inverter, phù hợp với công trình ưu tiên cấu hình FDR và phương án bố trí dàn lạnh tương ứng.

    - FVGR8PV1 là dạng tủ đứng thổi trực tiếp, phù hợp hơn với mặt bằng mở, ít vật cản và có vị trí đặt máy thuận tiện.

    Do đó, cùng công suất 8HP nhưng phương án phù hợp sẽ phụ thuộc vào cách phân chia khu vực, không gian lắp đặt, yêu cầu cấp khí và khả năng tiếp cận thiết bị khi bảo trì.

    FDN80HV1 RN80HY19 điều hòa nối ống gió cho khu vực sản xuất

    FDN80HV1 RN80HY19 điều hòa nối ống gió cho khu vực sản xuất

    4. Báo Giá Điều Hòa Công Nghiệp Daikin FDN80HV1/RN80HY19 Cập Nhật Mới Nhất

    4.1. Giá lắp đặt trọn gói theo điều kiện công trình

    Mức giá tham khảo tại Sen Việt cho trọn gói lắp đặt FDN80HV1/RN80HY19 là 144.080.000 đồng.

    Chi phí thực tế được xác định theo phạm vi thiết bị và khối lượng thi công, gồm dàn lạnh, dàn nóng, điều khiển, ống đồng, bảo ôn, môi chất lạnh, điện, thoát nước, giá đỡ và nhân công.

    Phần ống gió cần được bóc tách theo bản vẽ thực tế, trong đó có chiều dài tuyến, tiết diện, số nhánh, đoạn nối góc, van và miệng cấp – hồi. Với công trình cải tạo, kỹ sư Sen Việt cũng cần kiểm tra phần hiện hữu có thể tiếp tục sử dụng trước khi lập dự toán.

    Chủ đầu tư muốn đánh giá thêm phạm vi triển khai thực tế có thể tham khảo công trình điều hòa nhà máy mà Sen Việt đã thực hiện.

    4.2. Chính sách dự án và bảo hành tại Proshop Daikin Sen Việt

    Proshop Daikin Sen Việt cung cấp FDN80HV1/RN80HY19 chính hãng Daikin, hỗ trợ hồ sơ CO/CQ theo yêu cầu dự án và khảo sát hiện trạng trước khi chốt phương án.

    Thiết bị áp dụng chính sách bảo hành 1 năm và 5 năm cho máy nén. Với công trình sử dụng nhiều máy hoặc triển khai theo từng giai đoạn, Sen Việt xem xét chính sách chiết khấu dựa trên số lượng thiết bị và phạm vi thi công.

    Trước khi chốt báo giá, tải lạnh và phương án phân phối khí nên được xác định tương đối rõ. Hai công trình cùng sử dụng một loại điều hòa công nghiệp nhưng chiều dài đường ống, số lượng miệng cấp và điều kiện thi công khác nhau có thể có tổng chi phí hoàn thiện khác nhau đáng kể.

    5. Câu Hỏi Thường Gặp Về Daikin FDN80HV1/RN80HY19 (FAQ)

    5.1. Điều hòa FDN80HV1 8HP phù hợp với nhà xưởng diện tích bao nhiêu?

    Có thể tham khảo cho phân khu khoảng 60–100m², tùy chiều cao, số người và mức nhiệt từ máy móc. Với xưởng tải nhiệt cao, diện tích phù hợp sẽ nhỏ hơn.

    5.2. FDN80HV1 là máy lạnh thổi trực tiếp hay nối ống gió?

    Model này là điều hòa nối ống gió, phù hợp với khu vực cần đưa khí lạnh tới nhiều vị trí thay vì thổi tập trung tại một điểm.

    5.3. Có thể tận dụng hệ thống ống gió cũ khi lắp FDN80HV1 không?

    Có thể nếu đường ống cũ còn phù hợp về kích thước, độ kín và cách bố trí miệng gió. Kỹ sư nên kiểm tra trước khi quyết định giữ lại.

    5.4. Khi lắp đặt RN80HY19 có cần chuẩn bị nguồn điện riêng không?

    Có. Dàn nóng sử dụng điện 3 pha, trong khi dàn lạnh dùng điện 1 pha, nên cần kiểm tra và chuẩn bị nguồn phù hợp trước khi thi công.

    5.5. Nên chọn đơn vị nào để khảo sát và lắp FDN80HV1/RN80HY19 cho nhà xưởng?

    Khi lựa chọn đơn vị cung cấp và thi công điều hòa nối ống gió Daikin FDN80HV1 RN80HY19 8HP, chủ đầu tư và nhà thầu nên ưu tiên các đơn vị đáp ứng ba tiêu chí:

    - Cung cấp thiết bị Daikin chính hãng: đúng model, nguồn hàng rõ ràng, hỗ trợ CO/CQ và chính sách bảo hành minh bạch.

    - Có khả năng tính tải và thiết kế hệ thống ống gió: không chỉ chọn máy theo HP mà còn phải kiểm tra lưu lượng, áp suất tĩnh, số nhánh, vị trí cấp – hồi và điều kiện lắp đặt.

    - Có kinh nghiệm thi công nhà xưởng: phối hợp được với điện, PCCC, kết cấu và lịch sản xuất để hạn chế ảnh hưởng tới hoạt động của doanh nghiệp.

    Proshop Daikin Sen Việt có hơn 16 năm kinh nghiệm trong lĩnh vực điều hòa không khí và HVAC/M&E, cung cấp thiết bị Daikin chính hãng và triển khai hệ thống điều hòa cho nhà máy, khu sản xuất và công trình thương mại.

    Sen Việt hiện có hệ thống chi nhánh tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh, hỗ trợ công trình tại nhiều khu vực như Bắc Ninh, Hải Phòng, Hưng Yên, Hà Nam ở miền Bắc; Đà Nẵng, Quảng Nam, Quảng Ngãi, Khánh Hòa ở miền Trung; TP. Hồ Chí Minh, Đồng Nai, Bình Dương, Tây Ninh và các tỉnh thành trên toàn quốc. Chủ đầu tư cần tham khảo thêm các mức công suất hoặc kiểu dàn lạnh khác có thể xem dòng máy lạnh công nghiệp Daikin.

    Quý khách đang quan tâm FDN80HV1/RN80HY19 có thể gửi mặt bằng hoặc bản vẽ để Sen Việt lập phương án và báo giá theo công trình. Liên hệ Hotline 0922.322.699 để nhận chính sách chiết khấu dự án, hoặc tham khảo trước giá điều hòa công nghiệp Daikin.
